带外置泵组的立式储水罐管路系统

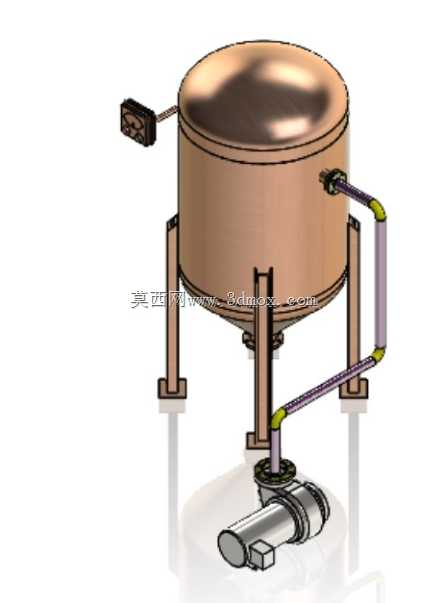

　　这套带外置泵组的立式储水罐管路系统，常见于中小型工业循环供水、民用建筑二次供水、小型生产工艺冷却水补给等场景，核心作用是完成储水、加压输送、管路回流的完整流体输送逻辑，解决静态储水无法满足压力输送需求的问题。从结构布局来看，主体采用立式椭圆封头储水罐，相比卧式罐体更节省安装平面空间，罐体底部采用三根均布的支腿支撑，支腿底部带方形安装垫板，可直接通过膨胀螺栓固定在混凝土基础或者钢制设备平台上，安装时需要预留支腿外侧至少150mm的操作空间，方便后期紧固螺栓与罐体底部排污口的检修作业。

　　罐体下部的锥底过渡设计，是为了减少罐内死水区域，避免长期储水产生的沉积物堆积在罐底无法排出，锥底最低处直接对接离心泵的进水口，缩短进水路径的同时降低泵入口的流阻，减少气蚀发生的概率。外置的卧式离心泵通过独立的安装底座固定在罐体正下方的基础面上，泵的进出口均采用法兰连接方式，和罐体出口、外部输出管路对接时可通过垫片调整密封间隙，适配不同压力等级的输送需求。罐体侧面布置的两路管路，一路是从罐体中下部接出的回流管路，一路是连接泵出口的输出管路，管路拐角处采用90度弯头衔接，管路上的黄色标识段是抗震软连接，作用是吸收泵运行时产生的振动，避免振动直接传递到罐体上引发焊缝疲劳开裂，同时也能补偿管路加工、安装时产生的尺寸偏差，降低安装对位的精度要求。

　　罐体顶部的椭圆封头采用满焊结构和筒体连接，封头位置预留了仪表安装接口，可根据实际使用需求加装液位计、压力传感器或者溢流管路，侧面伸出的小型电气接线盒，是为了配套液位开关或者罐体伴热装置的接线需求，接线盒的防护等级可满足常规室内安装场景的使用要求。设计过程中，首先核算了罐体的有效容积，匹配对应流量的离心泵参数，确保泵在额定工况下运行时，罐内的储水量可以满足至少5分钟的抽吸需求，避免泵出现空转；其次对管路的走向做了优化，所有管路的布置都避开了支腿的安装位置，同时管路最低点预留了排污接口，方便冬季停机时排空管内积水，防止冻裂管路；支腿的高度经过反复调整，既保证了罐体底部和泵入口之间有足够的安装操作空间，又不会让整体设备的重心过高，提升安装后的稳定性。安装边界方面，整套组件的最大外轮廓尺寸需要考虑侧面管路的伸出长度，安装时不能紧贴墙面布置，要在管路侧预留至少200mm的管路检修空间，泵体的电机端要预留足够的散热空间，不能被其他设备遮挡通风路径；罐体的安装基础需要做水平找平，避免罐体倾斜导致支腿受力不均，长期运行引发支腿变形；管路对接时要保证法兰面的平行度，不能强行对口连接，否则会导致管路运行时产生额外的内应力，引发焊缝泄漏。

　　这套结构的优势在于集成度高，不需要现场单独搭配储水罐和泵组的连接管路，所有管路的走向、支撑位置都经过预先校核，安装时只需要对接外部进水和出水法兰即可完成装配，大幅减少现场安装的工作量，同时整体结构的受力经过优化，运行时的振动和噪音都控制在较低水平，适合在对安装空间、安装效率有要求的场景使用。在实际选型应用时，可根据输送介质的不同，调整罐体、管路和泵体的材质，比如输送纯水时可采用不锈钢材质，输送普通循环水时可采用碳钢做防腐处理，输送弱腐蚀性介质时可衬塑处理，适配不同的工况需求。
