建筑施工用EOT起重机吊钩滑轮组结构

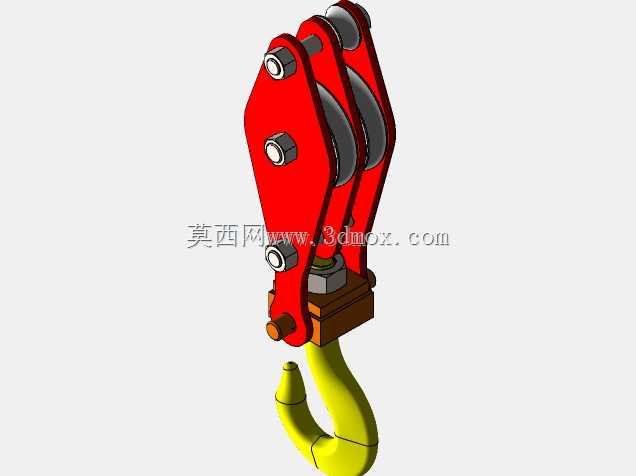

　　在建筑施工现场的垂直物料转运作业场景里，这类吊钩滑轮组是EOT桥式起重机起升机构末端直接承载载荷的核心执行部件，所有需要被吊运的建筑钢筋、模板构件、预制混凝土块、施工机具等重物，最终都要通过这个部件完成载荷挂接与起升动作，其结构可靠性直接决定现场起重作业的安全边界。从结构设计逻辑来看，整个组件采用双滑轮并列排布的结构形式，相比单滑轮结构能在同等钢丝绳直径下获得更大的起重量承载能力，同时双槽滑轮可以让钢丝绳的排布更顺畅，减少钢丝绳偏角带来的额外磨损，延长钢丝绳的实际使用寿命。

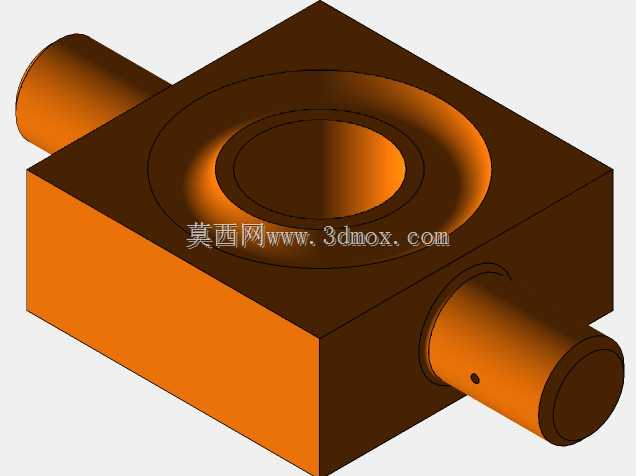

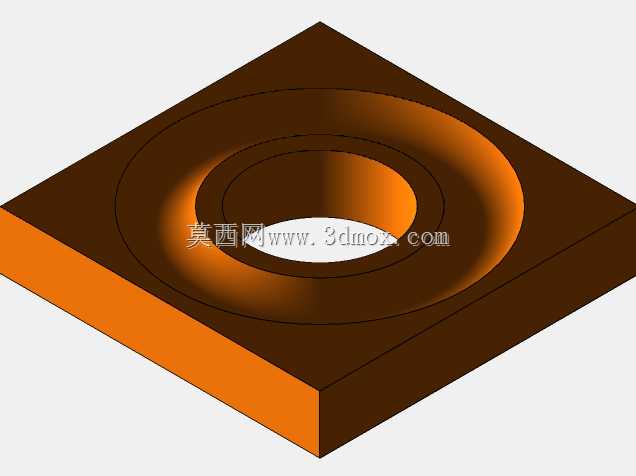

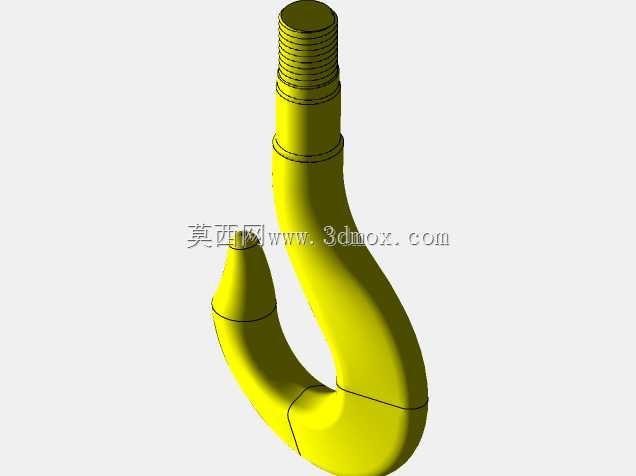

　　滑轮外侧的护板采用加厚钢板切割成型，两块护板通过三根横向销轴完成定位锁紧，上部的销轴直接连接起重机起升机构的钢丝绳动滑轮组挂点，中部销轴作为滑轮的转动支撑轴，下部销轴则用来连接吊钩的推力轴承安装座，每根销轴的端部都设计了防松止退结构，避免作业过程中销轴窜动脱出引发安全事故。吊钩部分采用锻造钩头结构，钩身带有标准的防脱挡片安装位，实际使用时需要加装防脱棘爪，防止吊装索具从钩口意外滑出；钩头与上部滑轮架之间设置了推力调心轴承，既可以承受起吊时的轴向载荷，也能让吊钩在承载状态下灵活转动，方便作业人员调整吊物的朝向，适配不同的吊装对位需求。

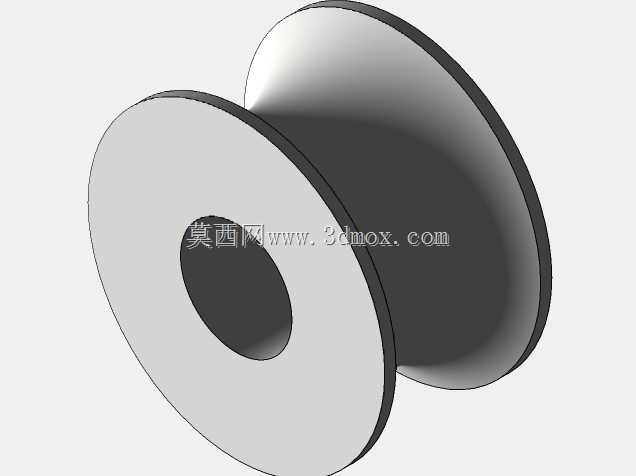

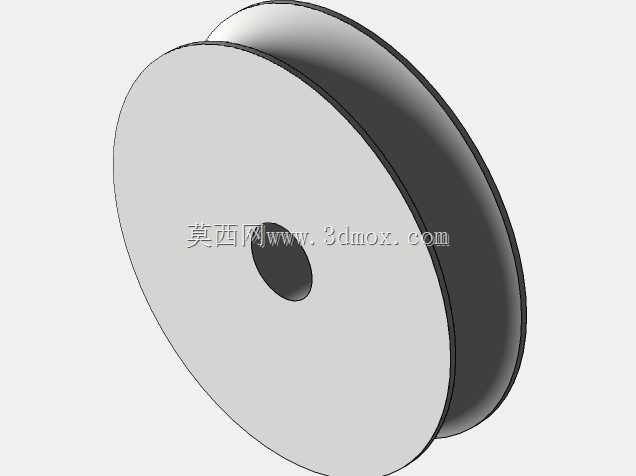

　　从安装边界来看，整个滑轮组的上部挂接孔尺寸需要匹配起重机小车上的动滑轮组连接销轴直径，安装时要保证两侧护板与上部挂接结构的间隙均匀，避免起升过程中出现卡滞；滑轮的绳槽直径需要匹配对应规格的起重钢丝绳，绳槽半径要比钢丝绳半径大10%左右，保证钢丝绳能在槽内自由滑动，不会出现卡绳或者过度挤压的情况。在实际作业过程中，这个部件需要承受频繁的起制动冲击载荷，所以设计时所有承载板材都做了圆角过渡处理，避免应力集中导致的结构开裂，销轴与护板的连接位置都加装了耐磨衬套，减少长期转动带来的结构磨损，日常维护时只需要定期给衬套和吊钩轴承加注润滑脂，检查滑轮绳槽的磨损量、钩头的开口变形量以及销轴的防松结构是否完好，就能保证部件长期稳定运行。

　　这类双滑轮吊钩组通常适配中小吨位的EOT起重机，在建筑施工场景里多用于工地现场的材料堆场、在建建筑的楼层物料转运，相比大吨位的多滑轮吊钩组，它的结构更紧凑，自重更轻，在小起重量作业时不会因为吊具自重过大浪费过多的起升载荷，同时维护难度更低，适合施工现场相对复杂的作业环境，即使有少量的灰尘、混凝土碎屑附着在结构上，也不会影响滑轮和吊钩的正常转动。设计建模过程中，需要重点校核每根销轴的剪切强度、护板的拉伸强度以及钩头的弯曲强度，所有承载部件的安全系数都要满足起重机械的相关规范要求，滑轮的转动同轴度需要控制在合理公差范围内，避免滑轮转动时出现偏摆，导致钢丝绳脱槽；另外钩头的开口尺寸、钩身的曲率半径都要符合起重吊钩的标准尺寸要求，保证与市面上通用的吊装索具、卸扣等配件能够适配，不需要额外定制连接配件，降低现场使用的配套成本。
