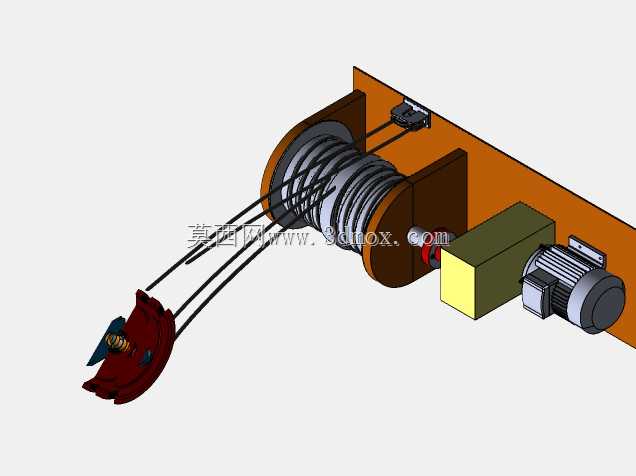

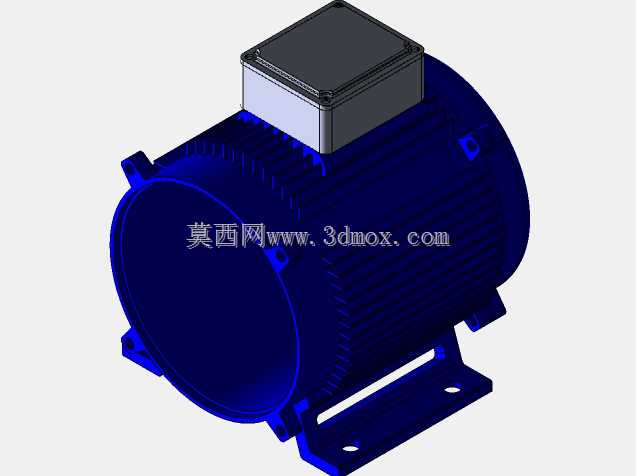

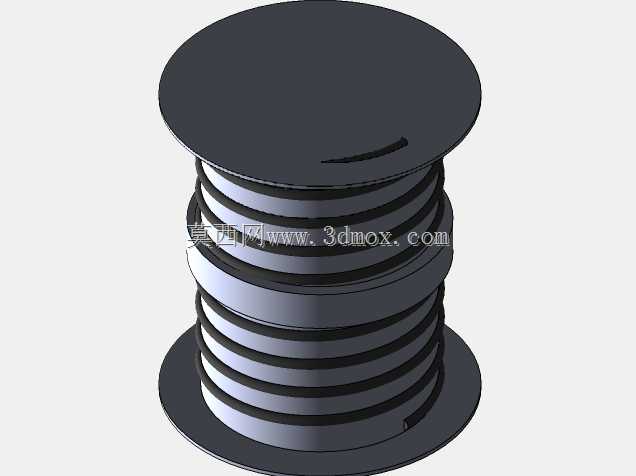

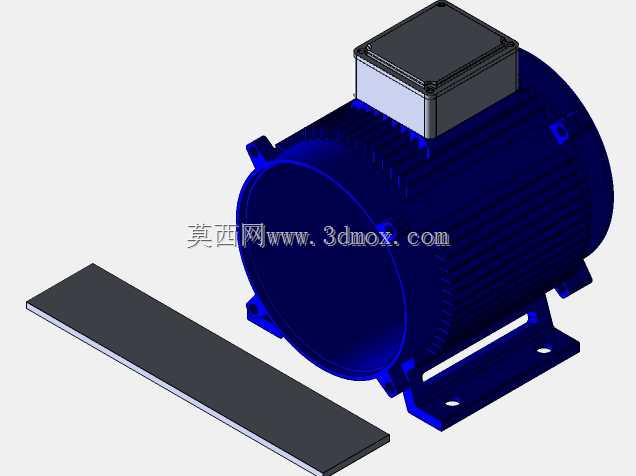

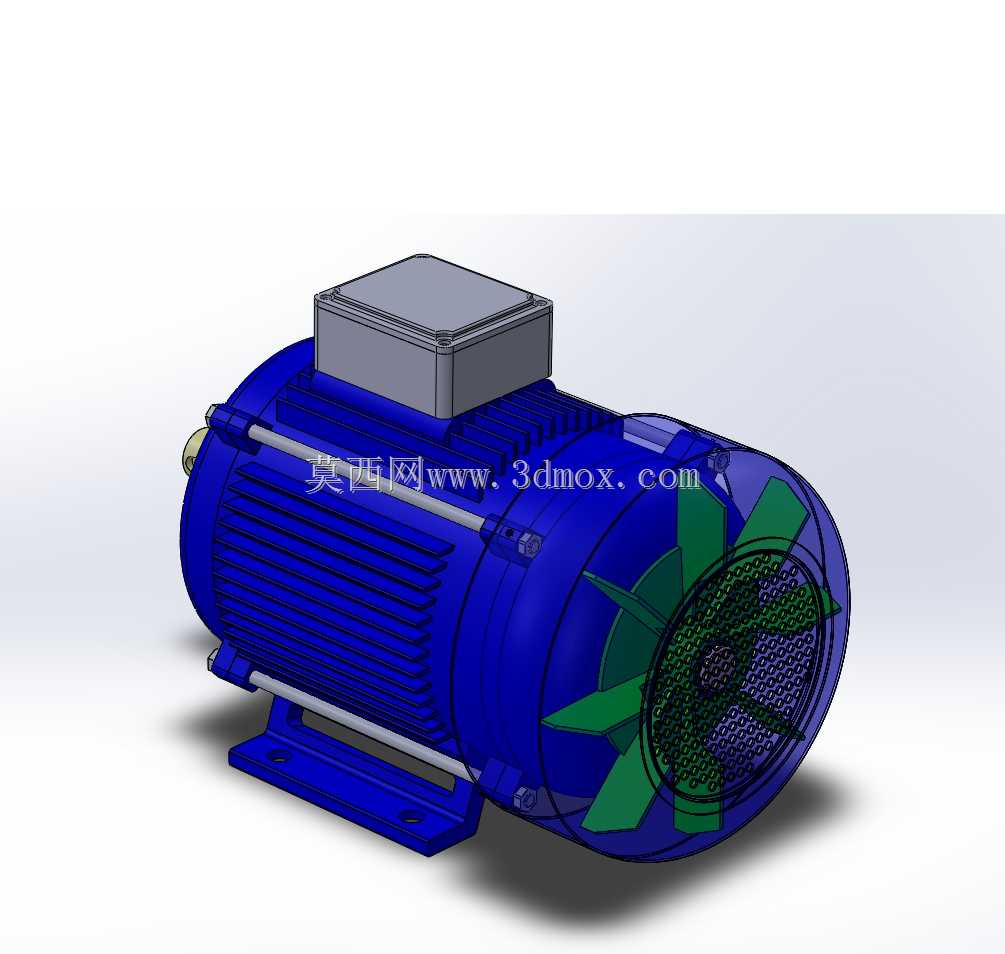

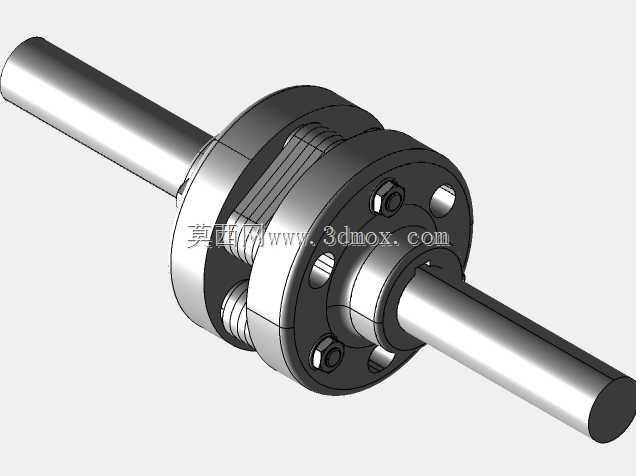

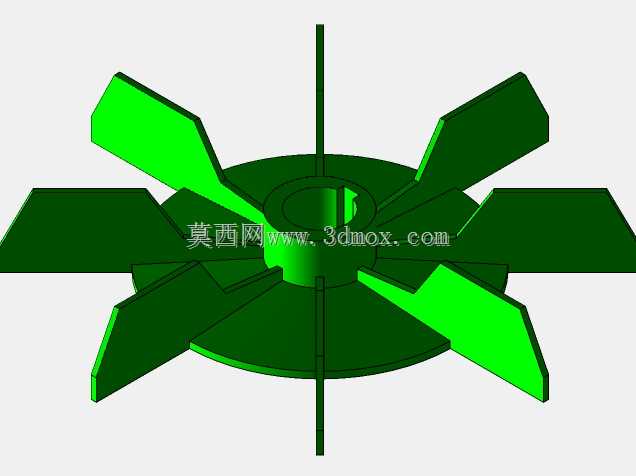

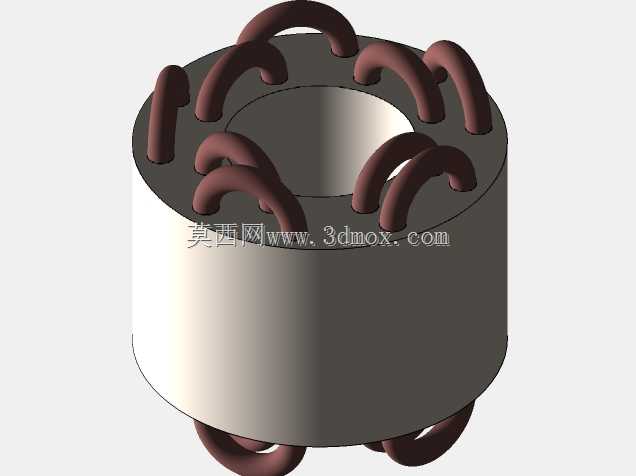

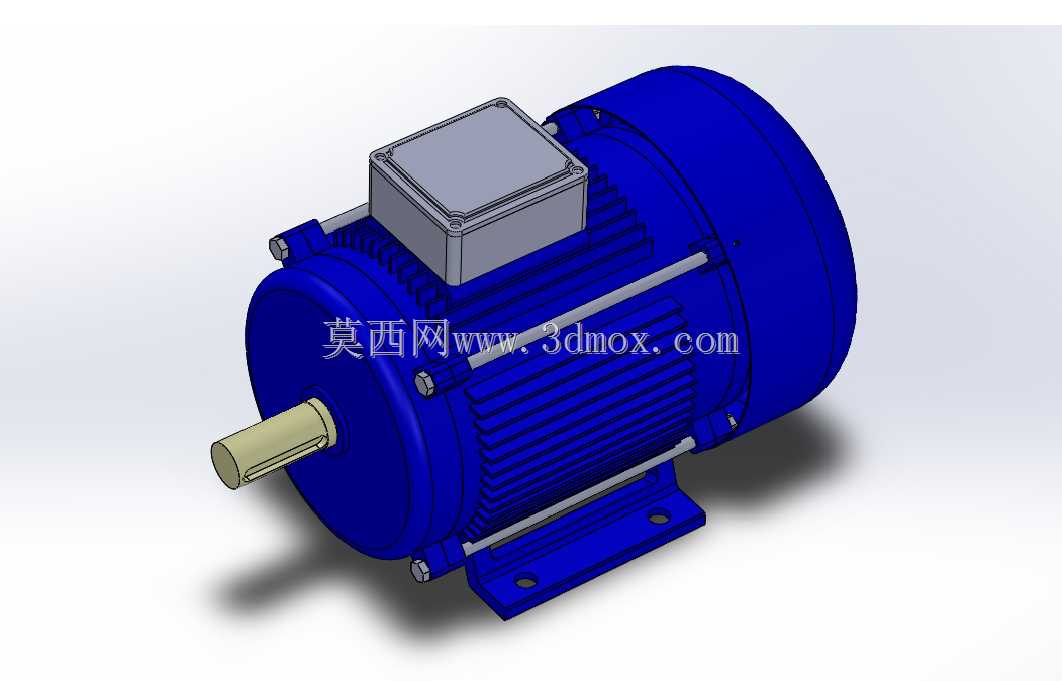

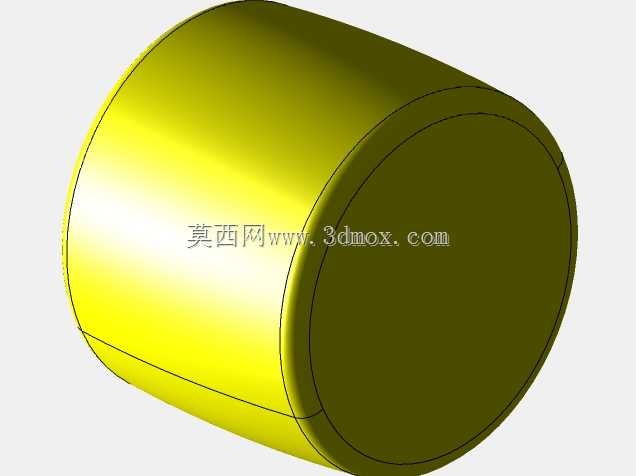

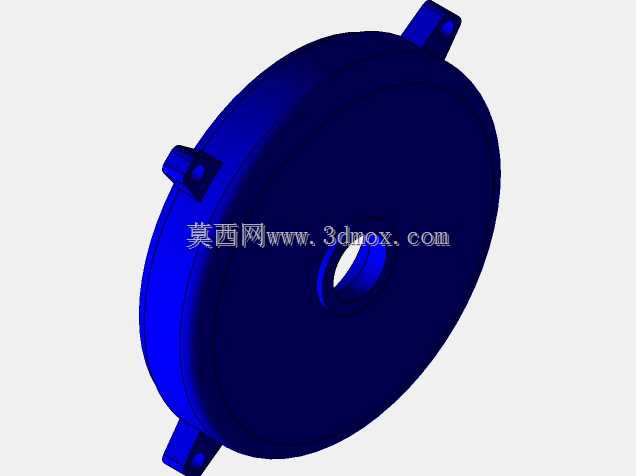

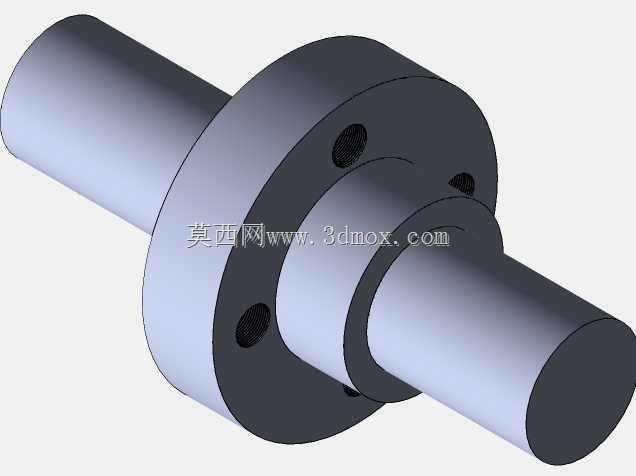

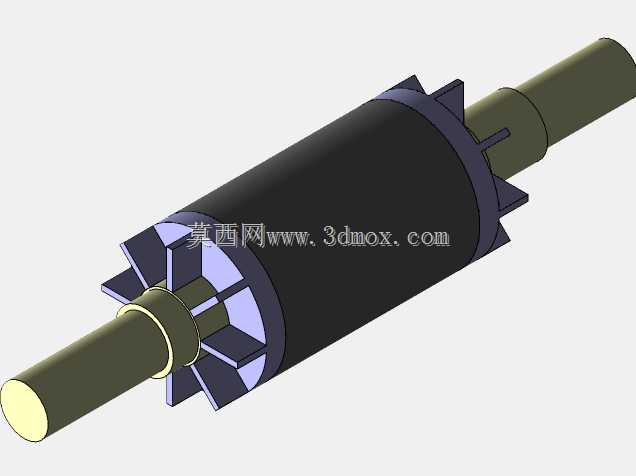

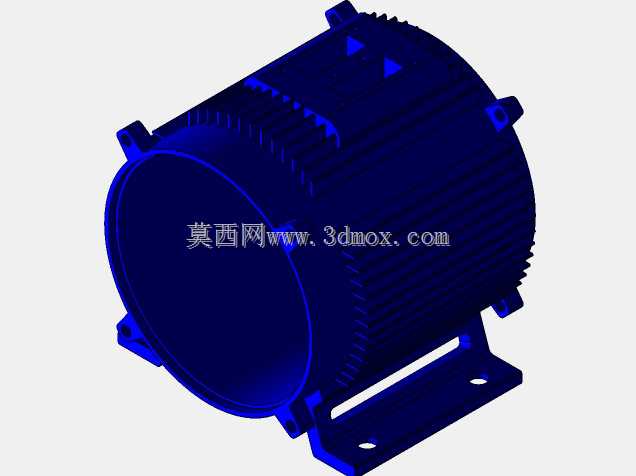

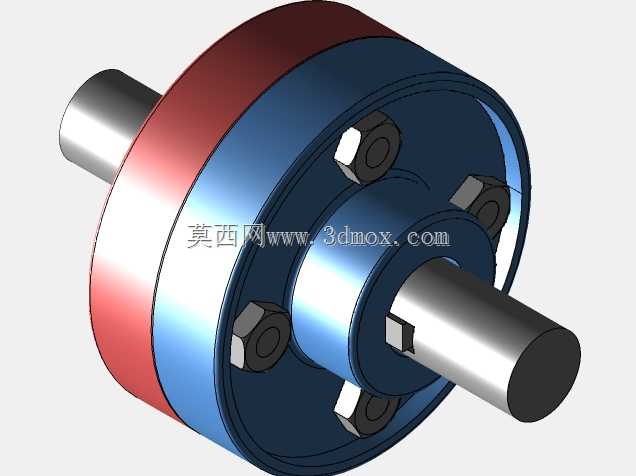

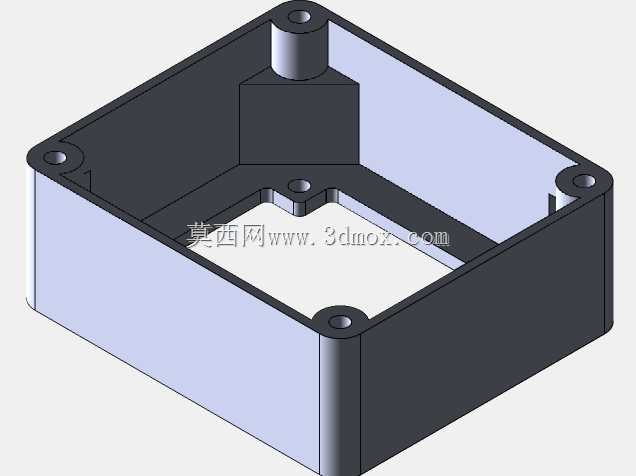

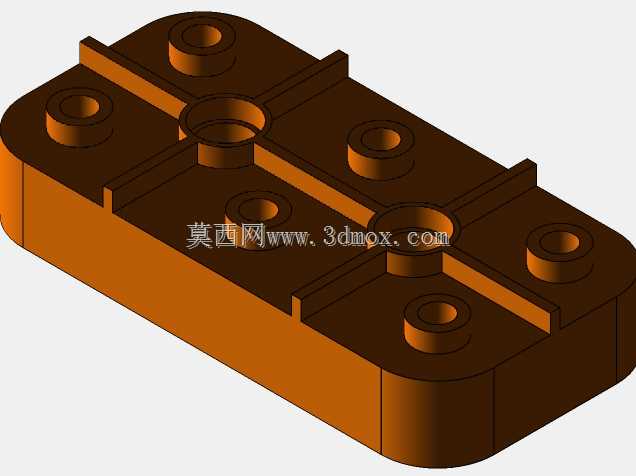

这套三维结构还原的是桥式起重机核心起升执行单元,也就是日常厂房内天车负责重物垂直吊运的核心功能段,在通用机械加工车间、仓储物流库区、重型装备装配工位这类场景里,这类机构是完成物料位移的核心载体,所有需要跨工位调运重型工件、整托物料、装配部件的作业,最终都要通过这套起升机构完成垂直方向的载荷承载与位移控制。从结构组成来看,整套机构沿安装基准板排布,核心承载件是带螺旋绳槽的钢制卷筒,绳槽的导程设计完全匹配配套钢丝绳的直径,确保多层缠绕时钢丝绳不会出现乱绳、咬绳的问题,卷筒一端通过联轴器与减速单元输出端连接,动力输入端匹配的是卧式安装的驱动电机,电机与减速箱之间的衔接位置预留了制动单元的安装空间,实际作业中制动模块可以在断电瞬间锁死输出轴,避免重物下坠引发安全事故。

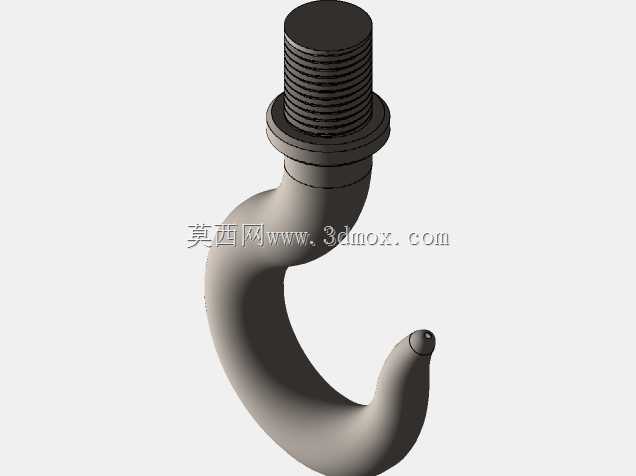

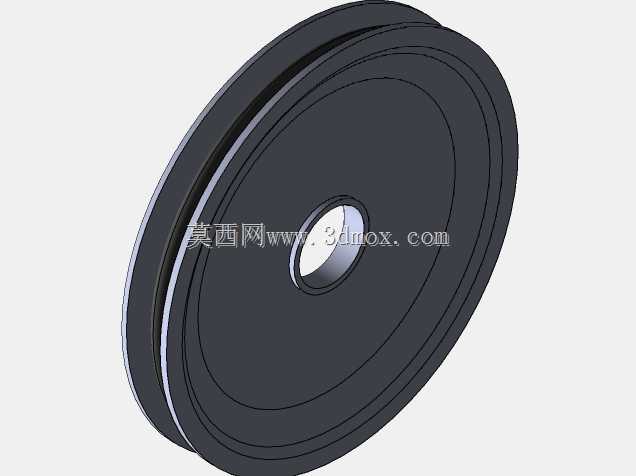

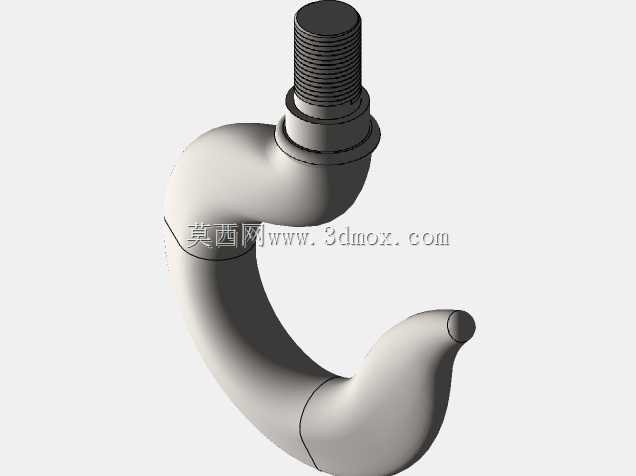

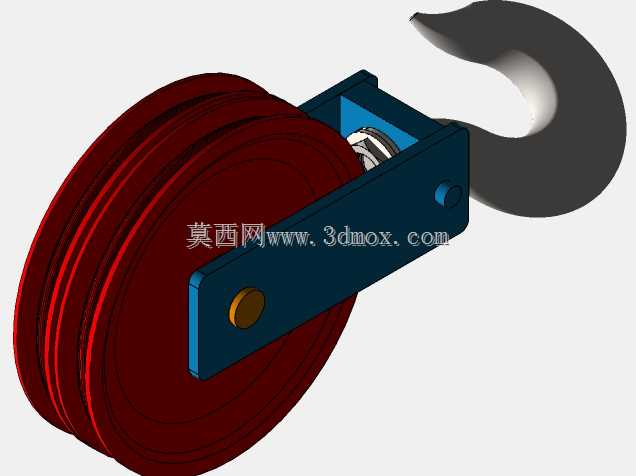

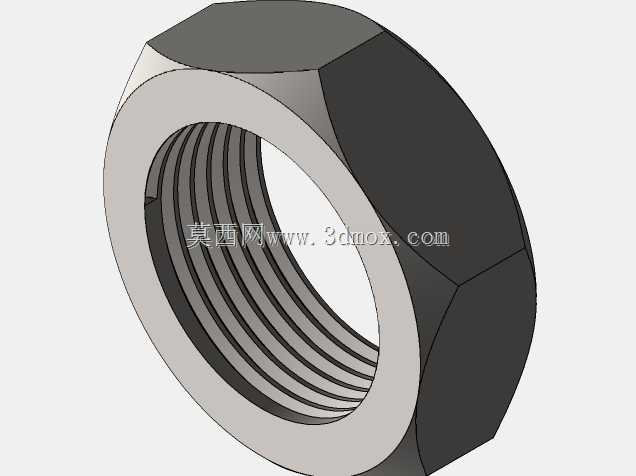

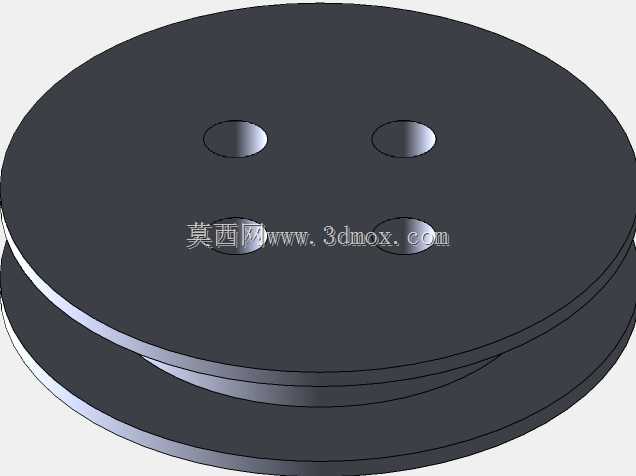

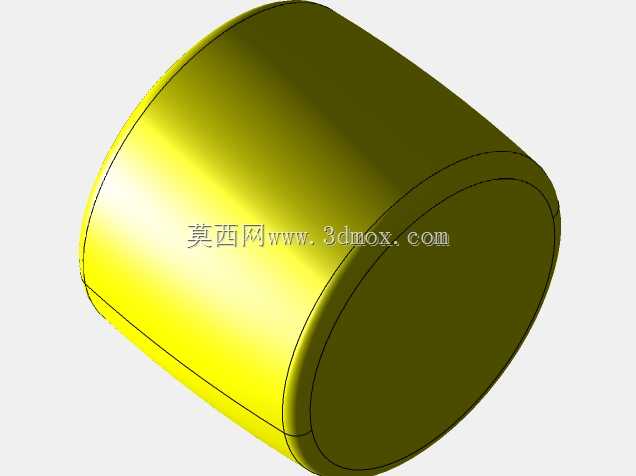

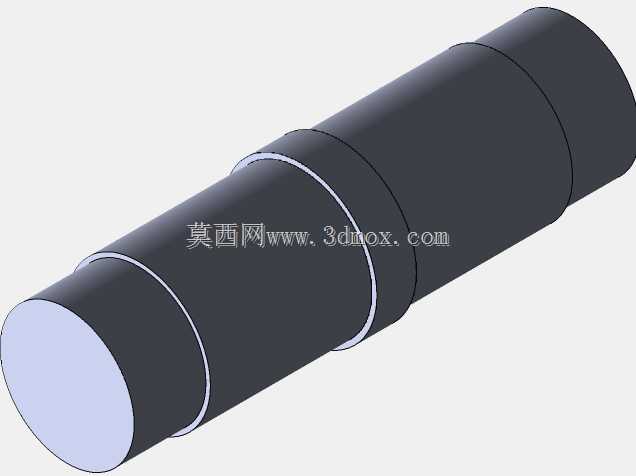

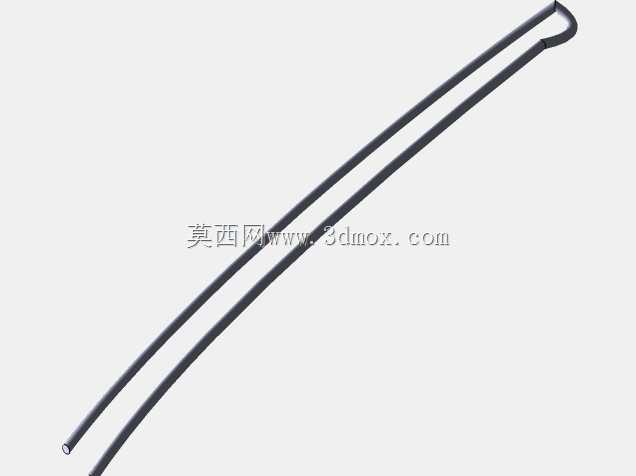

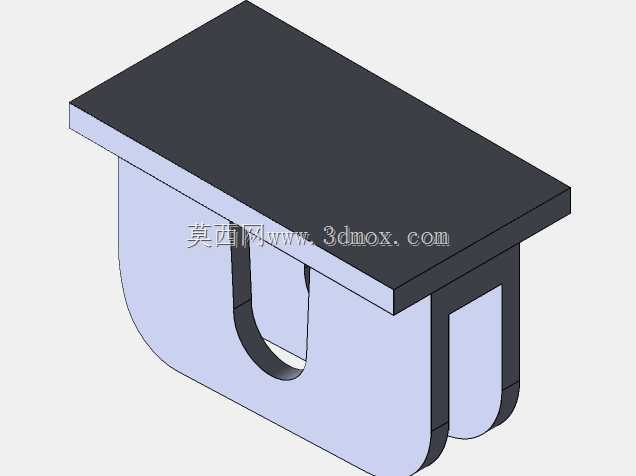

卷筒侧旁排布的是定滑轮组安装位,钢丝绳从卷筒引出后绕过定滑轮组,最终连接到下方的吊钩滑轮组,图中呈现的吊钩组带防脱挡板结构,滑轮槽的曲率半径完全适配钢丝绳弯折半径,避免钢丝绳长期小半径弯折出现断丝、疲劳失效的问题。设计层面上,整套机构的安装基准是一块平直的安装基板,所有部件的安装孔位都在基板上做了对应预留,实际安装时不需要额外做复杂的配焊、配钻作业,只需要将各部件按定位止口对齐后拧紧紧固件即可完成组装,这种模块化的设计思路可以大幅降低现场安装的调试周期,也方便后续运维过程中快速更换易损件。从安装边界来看,卷筒的轴向长度决定了整套机构的横向安装尺寸,电机与减速箱的排布方向是沿卷筒径向向外延伸,吊钩组的最低下落极限位置由卷筒上缠绕的钢丝绳总长度决定,设计时已经预留了至少三圈的安全缠绕圈数,避免钢丝绳受力过大从卷筒固定端脱出。实际作业过程中,电机输出的扭矩经过减速箱放大后传递给卷筒,卷筒转动时带动钢丝绳收放,从而实现吊钩的上升与下降,定滑轮组的排布位置可以调整钢丝绳的受力角度,让卷筒的受力更加均匀,避免单侧受力过大导致卷筒轴出现弯曲变形。

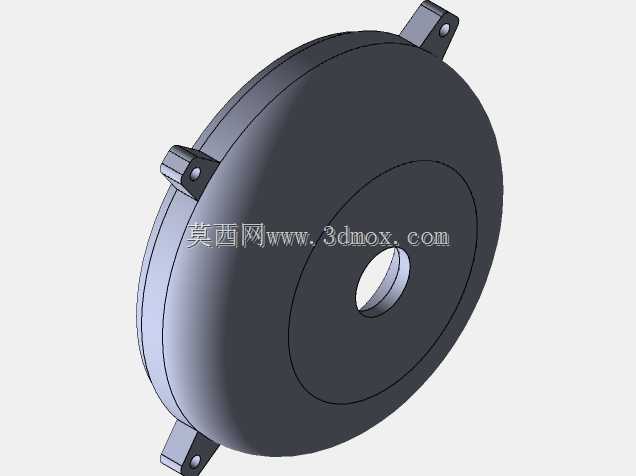

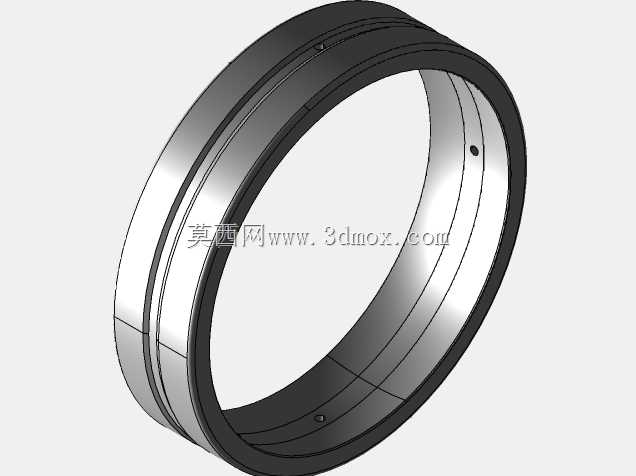

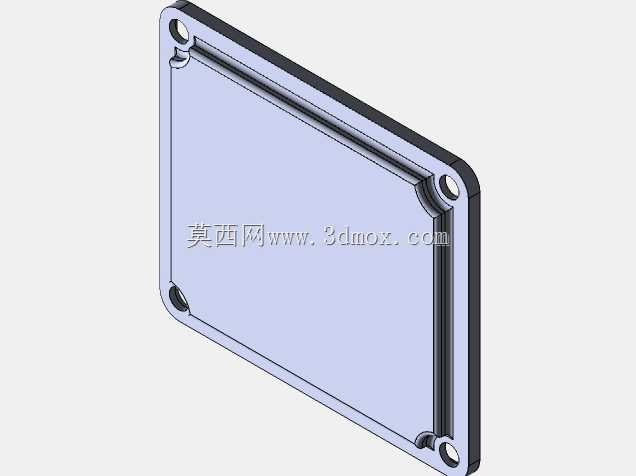

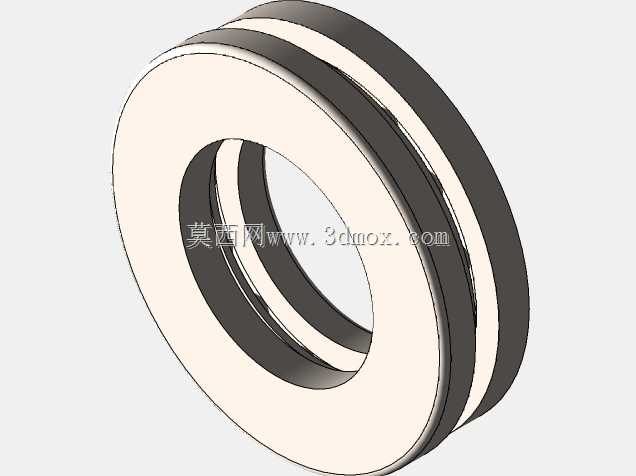

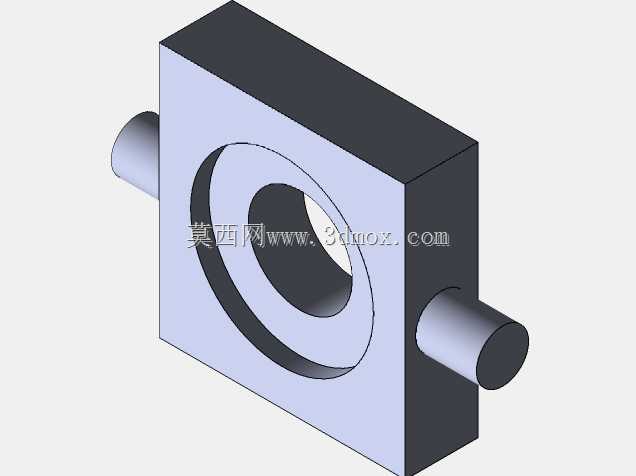

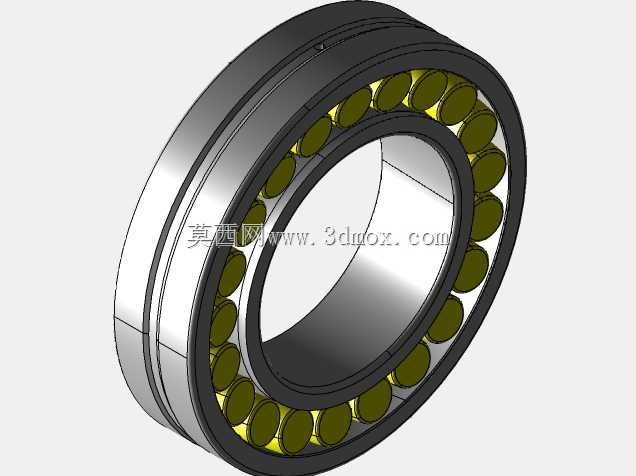

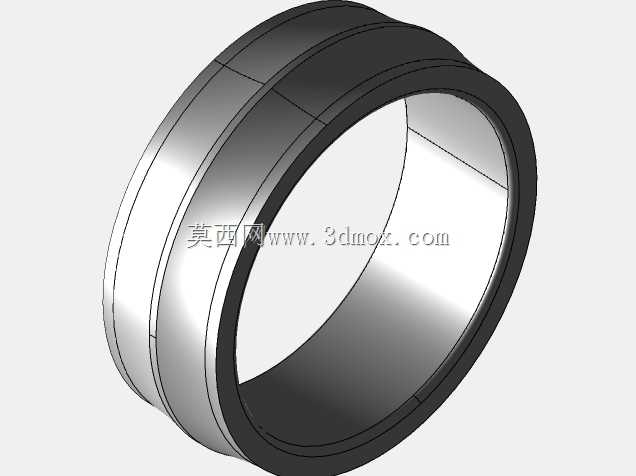

这套结构在设计时充分考虑了日常运维的便利性,电机的接线盒位置朝向安装面外侧,不需要拆解其他部件就可以完成接线作业,减速箱的注油孔、排油孔都预留了足够的操作空间,日常更换润滑油时不需要将整套机构从行车梁上拆解下来,卷筒两端的轴承座采用剖分式结构,后续更换轴承时只需要拆开轴承端盖就可以完成操作,不需要将整个卷筒从安装位吊出。钢丝绳的排布路径上没有尖锐的棱角结构,所有与钢丝绳接触的部件边缘都做了圆角过渡处理,避免长期摩擦过程中割伤钢丝绳外层钢丝,吊钩组的滑轮采用耐磨材质制作,长期与钢丝绳摩擦也不会出现过快的磨损,滑轮的轴承采用密封式结构,在多粉尘的车间环境下也可以长期保持润滑状态,不需要频繁加注润滑脂。

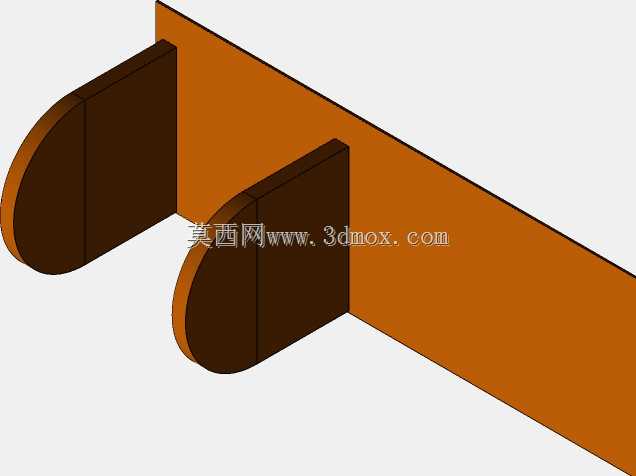

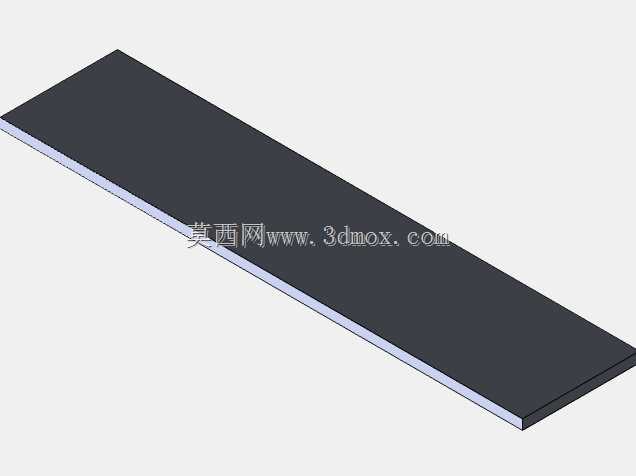

安装基板的厚度经过受力校核,可以承载额定起重量下的所有静载荷与动载荷,基板上的安装孔位间距完全匹配通用桥式起重机的小车架安装标准,可以直接替换同吨位等级的老旧起升机构,不需要对原有小车架做额外的改造。整套机构的重心位置经过优化,所有部件排布后整体重心落在安装基板的中心区域,小车运行过程中不会出现偏载晃动的问题,起升过程中载荷传递路径清晰,从吊钩到钢丝绳、卷筒、轴承座、安装基板,再到小车架、主梁,每一段的受力都经过均匀分配,不会出现局部应力集中的问题。
