垂直压紧式手动快速夹钳结构设计

　　在工装夹具设计领域，手动快速夹钳是小批量工件装夹、工位辅助定位场景里出镜率极高的标准件，这款垂直压紧式的手动夹钳，核心解决的是传统螺栓压紧操作繁琐、装夹效率低的痛点，在电子装配工位、小型五金件焊接工装、木质板材胶合固定、机加工工序间临时定位等场景都能见到这类结构的应用。从结构逻辑来看，这款夹钳采用了平面四杆机构的死点锁紧原理，当操作手柄扳动到垂直闭合位置时，连杆与压臂的铰接点会越过机构的力学死点，此时即便压头端受到工件的反向顶推力，机构也不会自行松脱，无需额外施加锁紧力就能保持稳定的压紧状态，这也是快速夹钳区别于普通手动压紧件的核心设计逻辑。

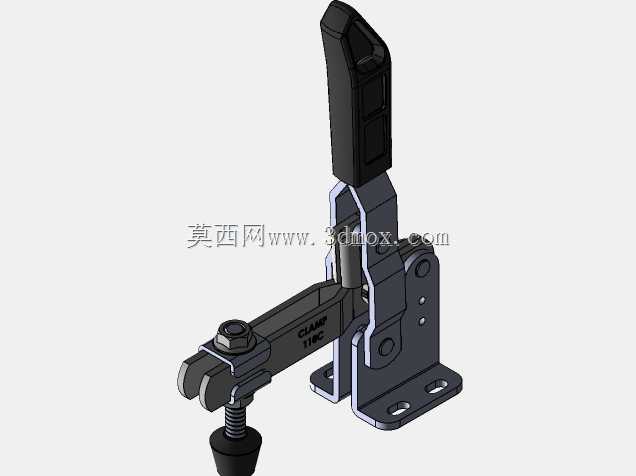

　　从实际使用的角度拆解结构，底座采用带两个长圆孔的立式安装结构，长圆孔的设计预留了安装位置的调整余量，安装时不需要严格保证孔位的绝对精度，可根据工装台面的实际排布微调夹钳的固定位置，降低了工装底板的加工精度要求。压臂末端的压头采用可调式螺杆结构，螺杆上配套了锁紧螺母，可根据被压紧工件的实际厚度调整压头的伸出长度，调整到位后拧动锁紧螺母就能固定压头位置，避免反复开合过程中螺杆出现旋转移位，适配不同厚度工件的装夹需求，压头底端采用橡胶包覆的端头，既可以增大与工件表面的摩擦力防止压紧时工件移位，也能避免刚性压头直接接触工件表面造成压痕，对表面质量要求较高的阳极氧化件、喷塑件、木质板材都很友好。

　　操作手柄采用符合人体工学的弧形包覆设计，握持区域做了防滑的轮廓处理，操作人员扳动手柄时不需要施加过大的握力，单手握持就能完成开合动作，手柄扳动到开启位置时会自然停在倾斜的张开角度，不会因为自重回落影响工件的取放操作，开合行程的设计也预留了足够的工件取放空间，压臂抬起后压头与安装基准面的垂直距离足够操作人员直接取放工件，不需要额外挪动夹钳位置。

　　从安装边界来看，这款夹钳的整体轮廓尺寸偏向紧凑型，立式底座的占用面积小，在排布多工位工装时可以在台面上密集布置，不会因为夹钳本身体积过大挤占工件的放置空间，铰接部位的销轴都做了防脱处理，长期反复开合使用也不会出现销轴脱出、结构散架的问题，所有铰接转动位置都预留了微小的配合间隙，扳动过程中没有卡滞、虚位过大的问题，锁紧状态下整个结构的刚性足够，承受常规的铣削、焊接、装配过程中的侧向力时不会出现压臂偏移的情况。

　　在实际选型适配时，这类夹钳的压紧力属于中等规格，适合压紧力需求在几十公斤级别的装夹场景，不适合大吨位的重型工件装夹，设计工装时需要根据工件的实际受力需求匹配对应规格的夹钳，同时要注意压头的压紧位置尽量布置在工件的刚性支撑区域上方，避免压紧力作用在工件的悬空位置造成工件变形。建模过程中对所有铰接位置的配合间隙都做了还原，可直接用于工装的干涉检查、开合动作模拟，导入装配体后可以直接匹配安装孔位完成工装的整体排布，不需要再对夹钳模型做二次结构修正。
