DIN6885标准A型B型AB型羽毛键滑键

　　轴毂连接是机械传动系统中最基础也最核心的固定与扭矩传递结构，羽毛键作为滑键类连接件的典型品类，主要用于轴上零件需要沿轴向做滑移调整的传动场景，区别于普通平键的紧固定位作用，这类滑键需要在传递扭矩的同时，为轮毂提供顺畅的轴向移动导向，常见于变速箱滑移齿轮、机床进给机构、调速装置的滑动传动副中，是传动系统实现变速、位置调整功能不可或缺的基础零件。

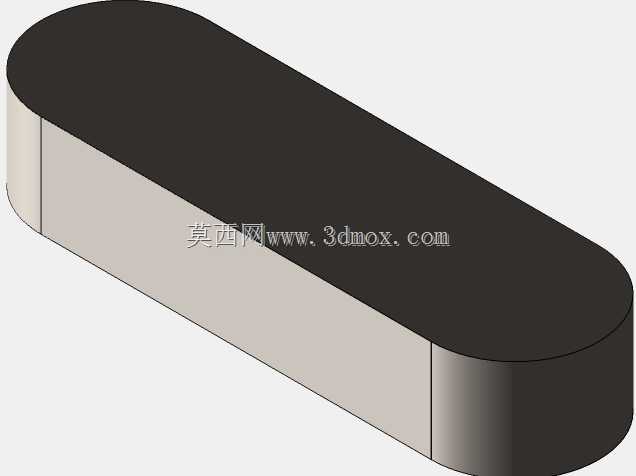

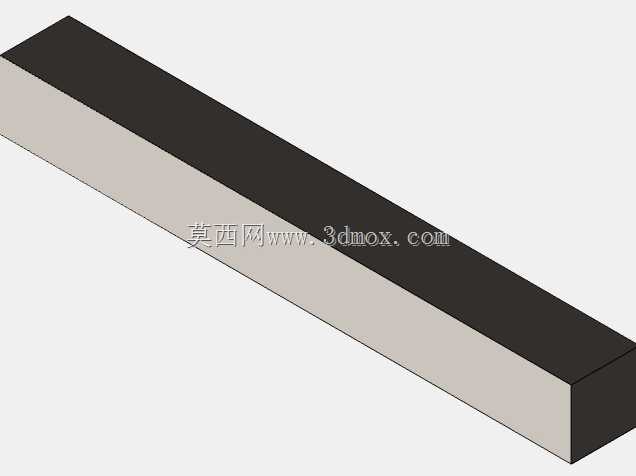

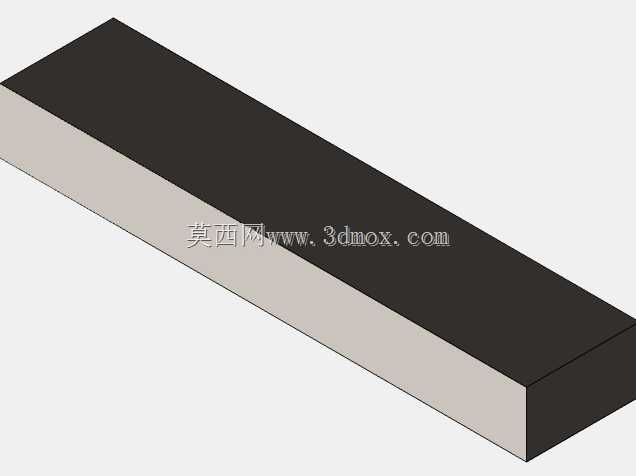

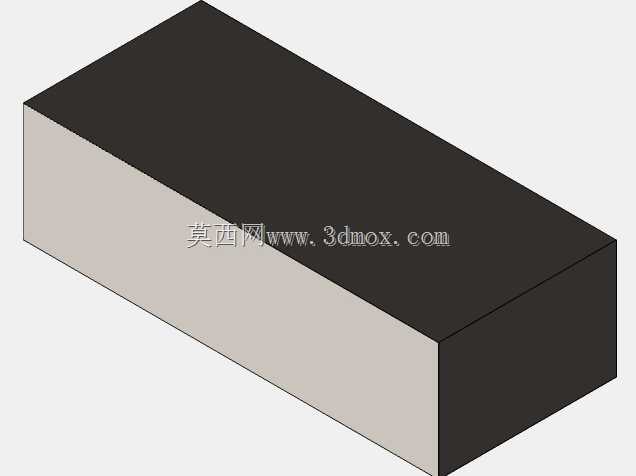

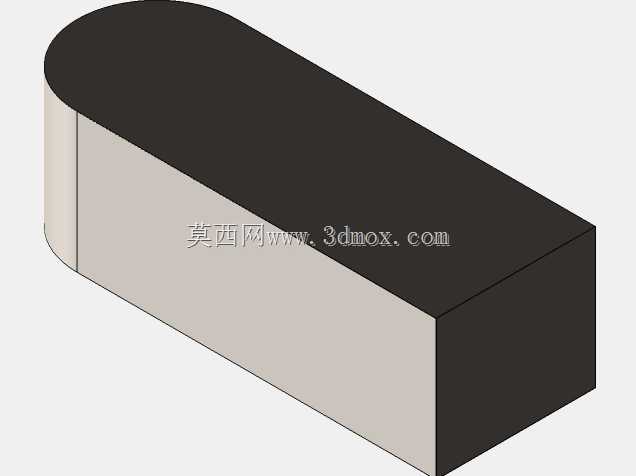

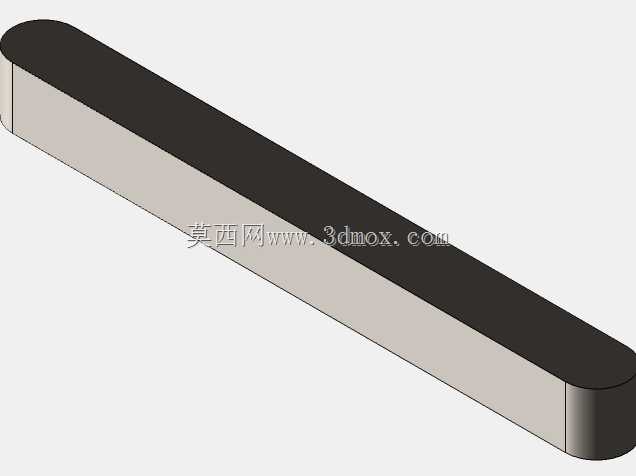

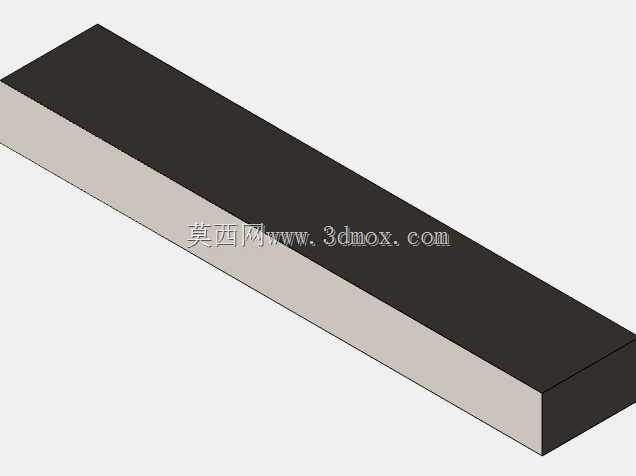

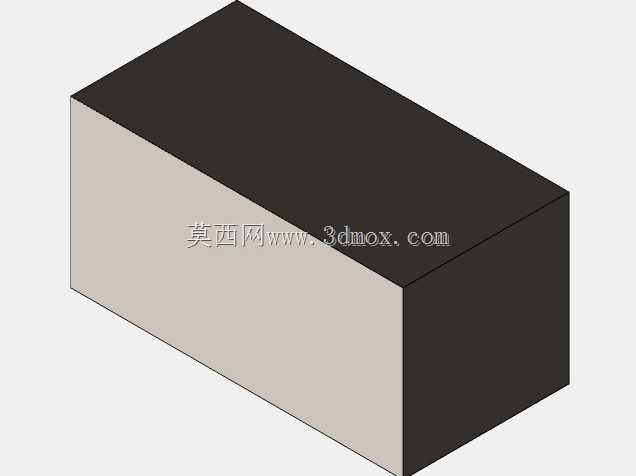

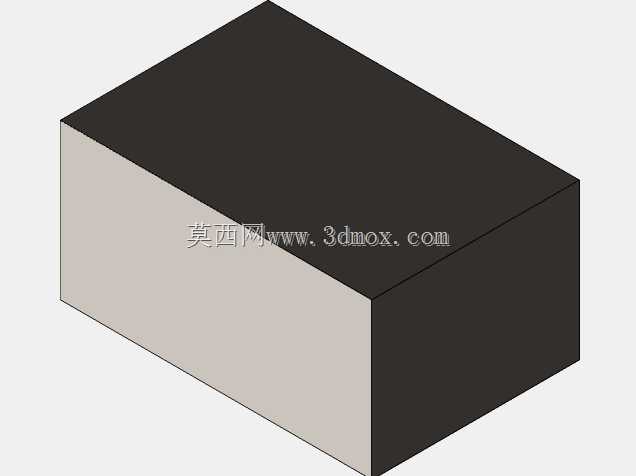

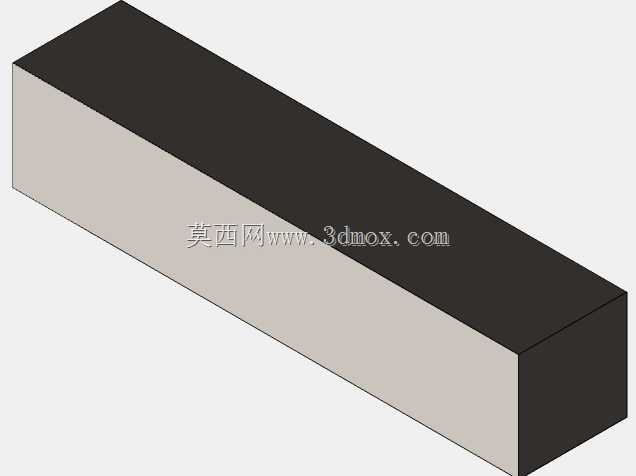

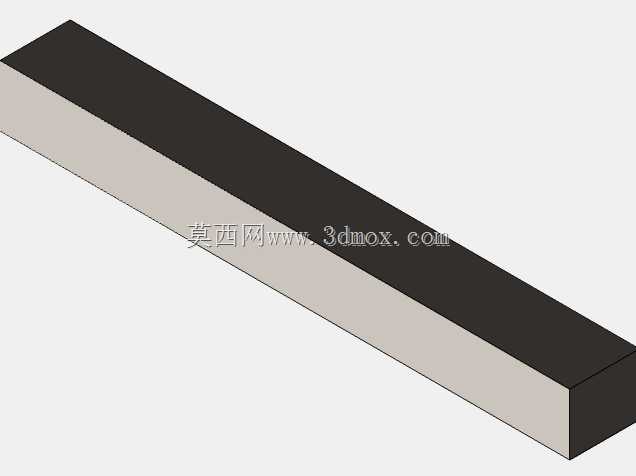

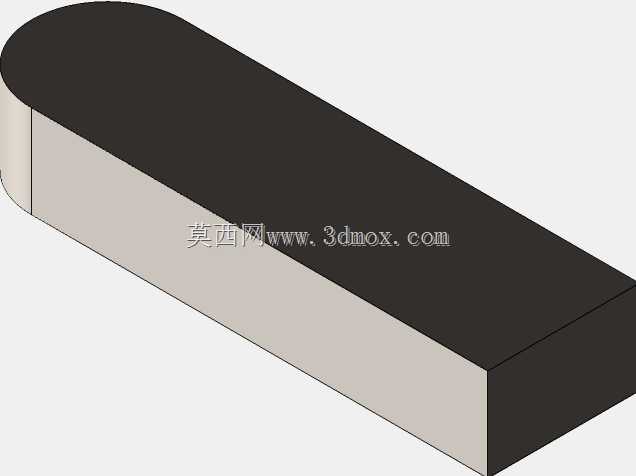

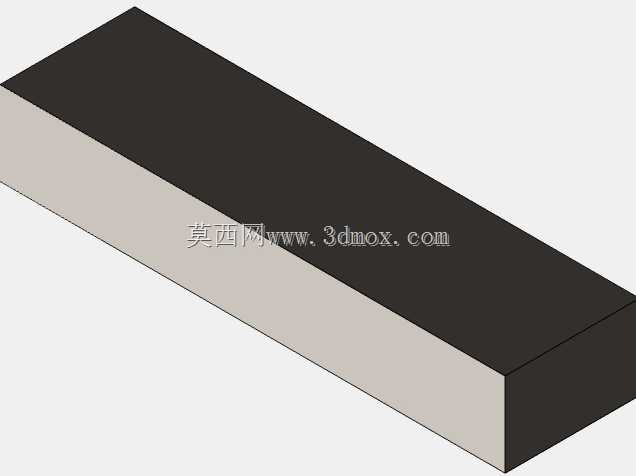

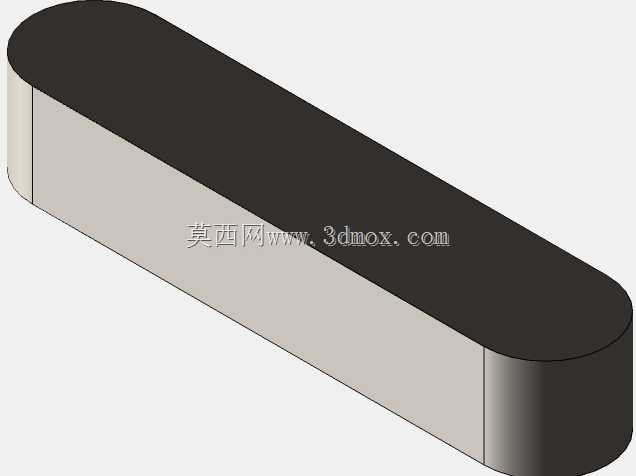

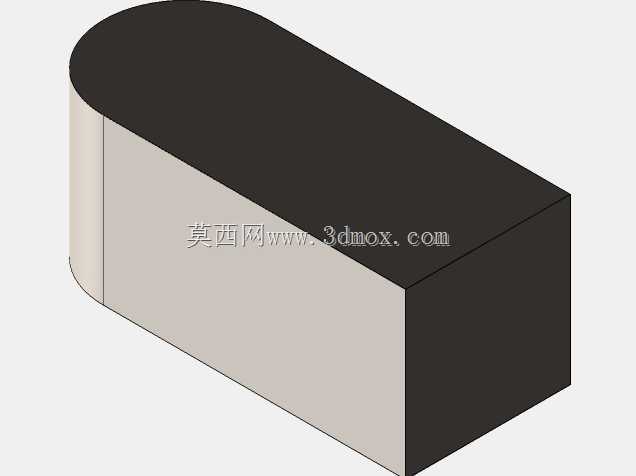

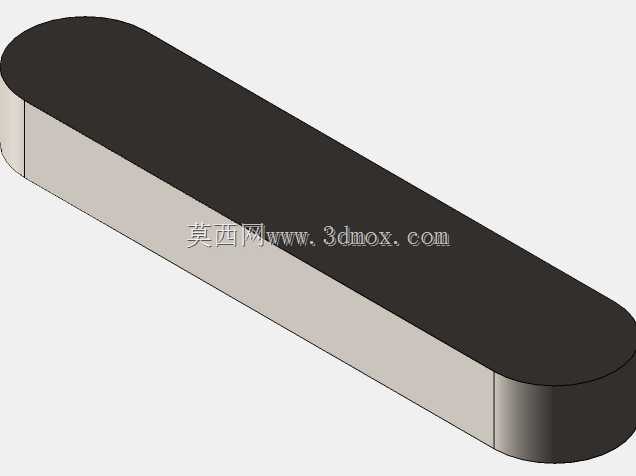

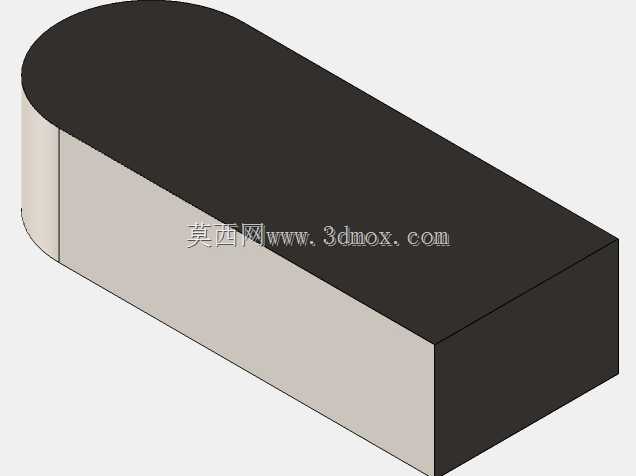

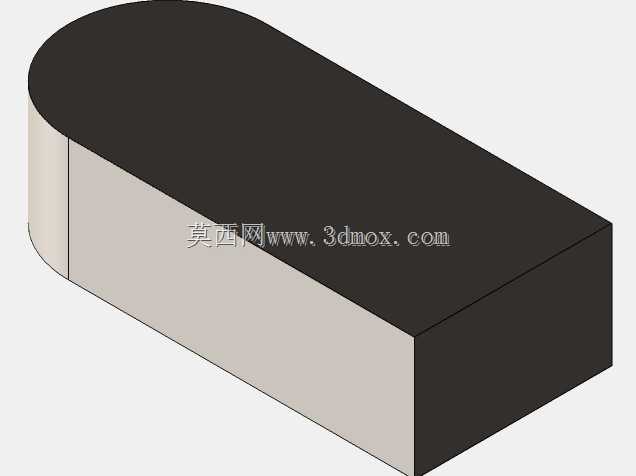

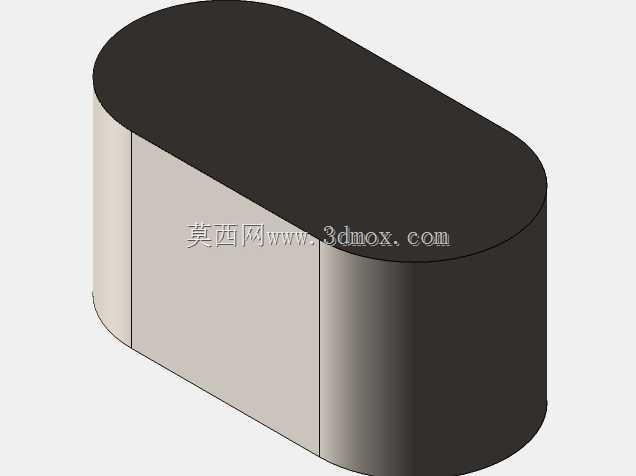

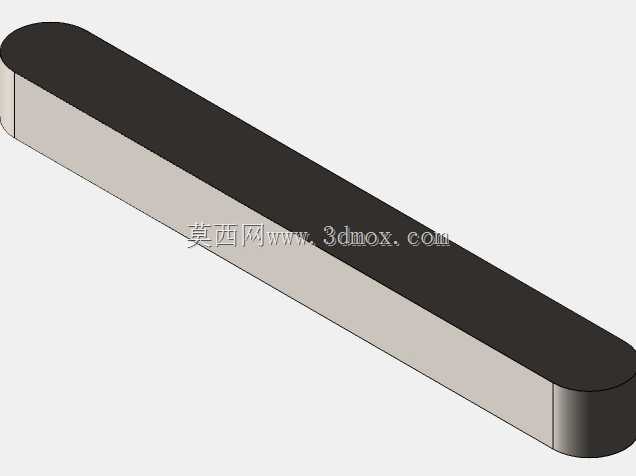

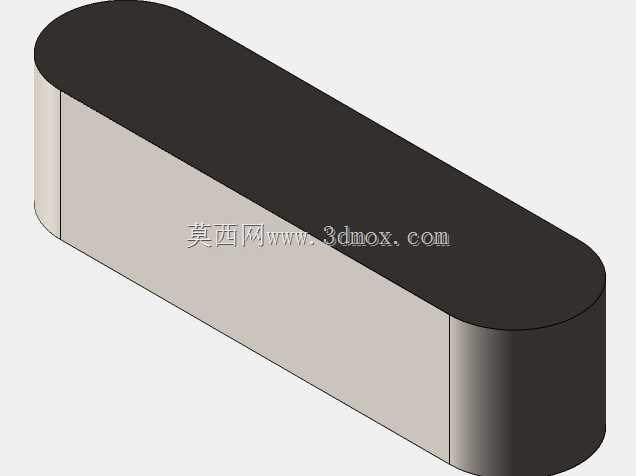

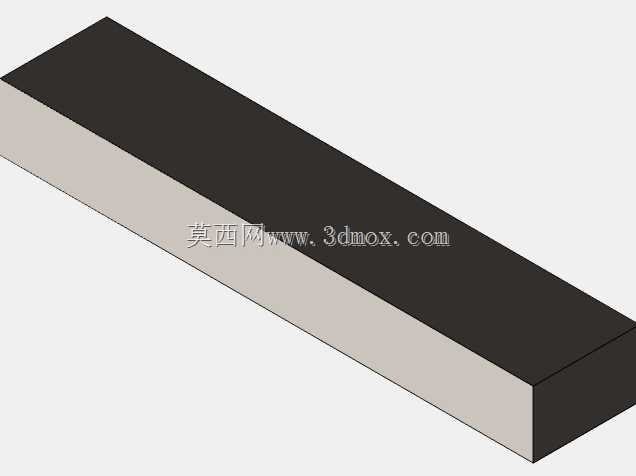

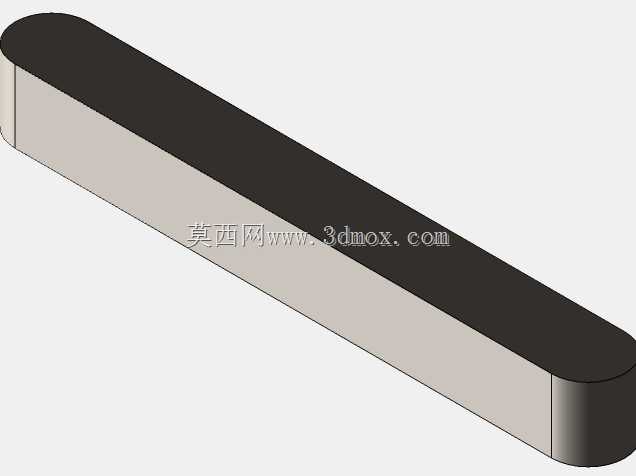

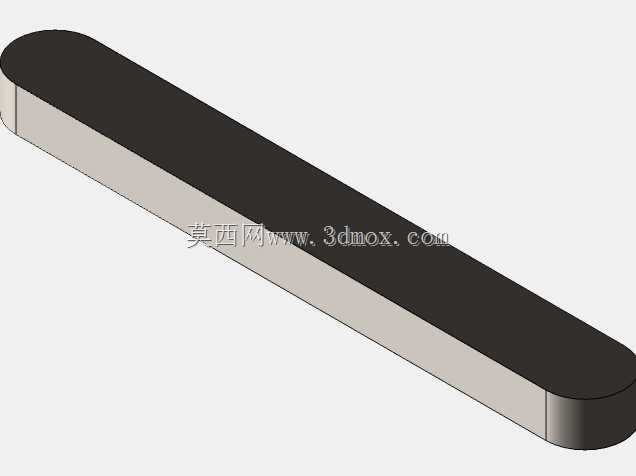

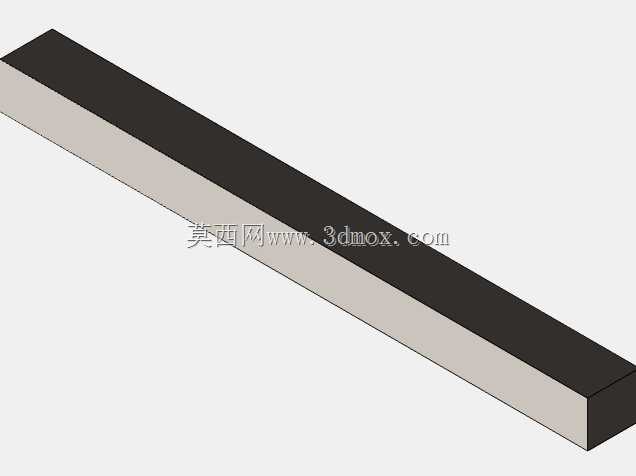

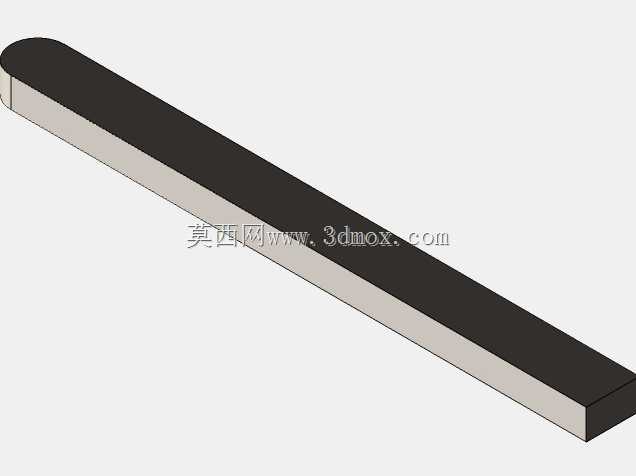

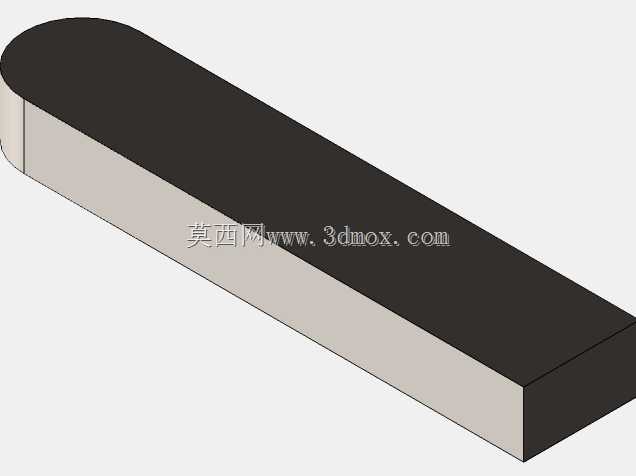

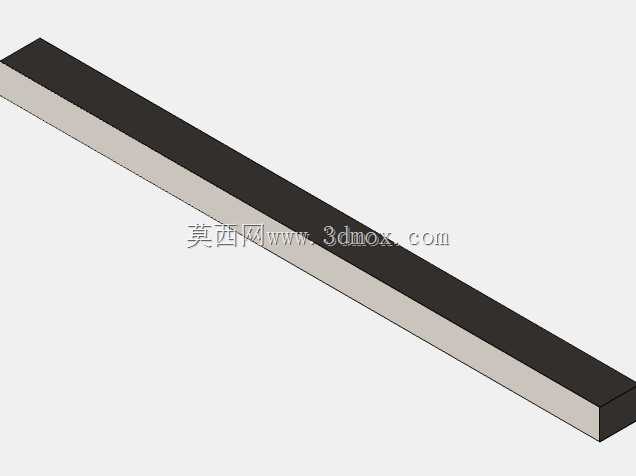

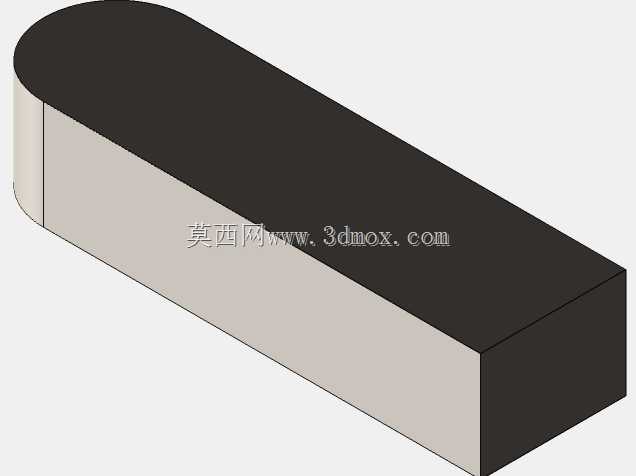

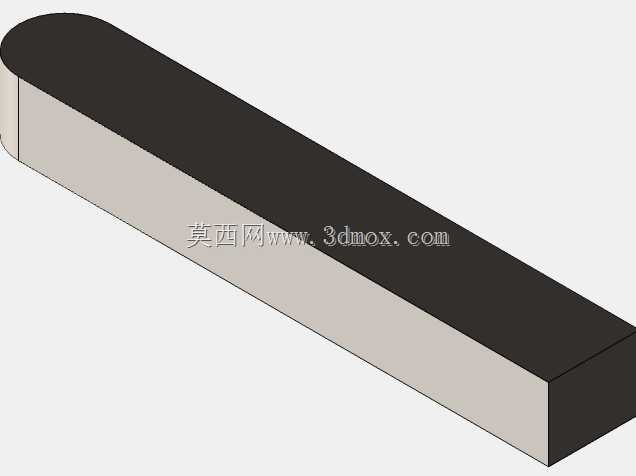

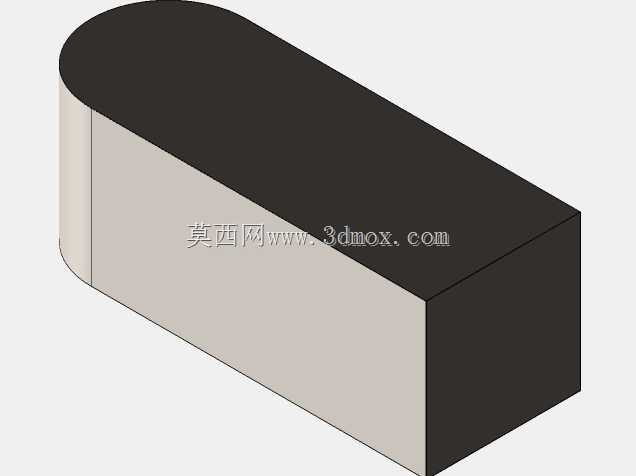

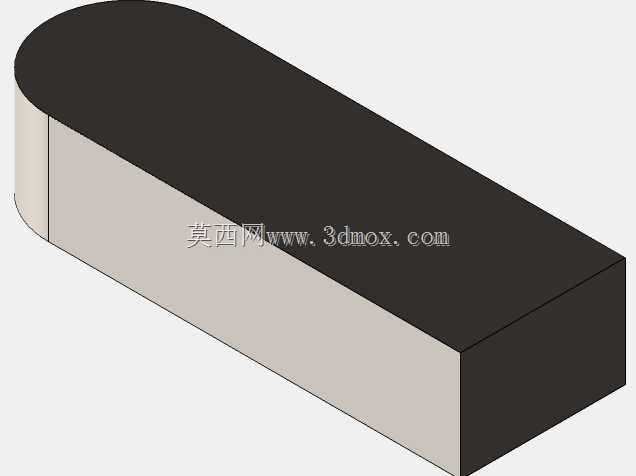

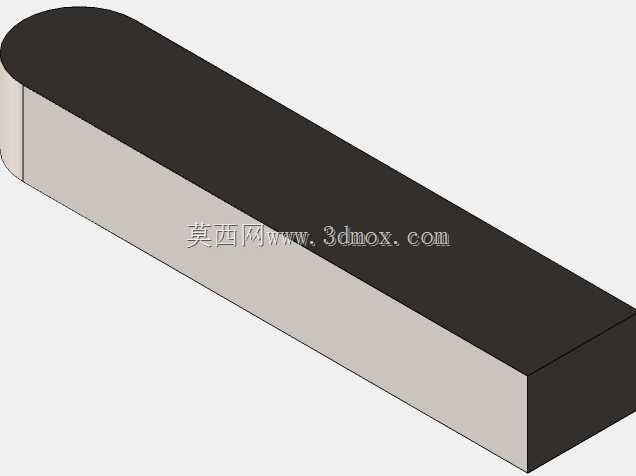

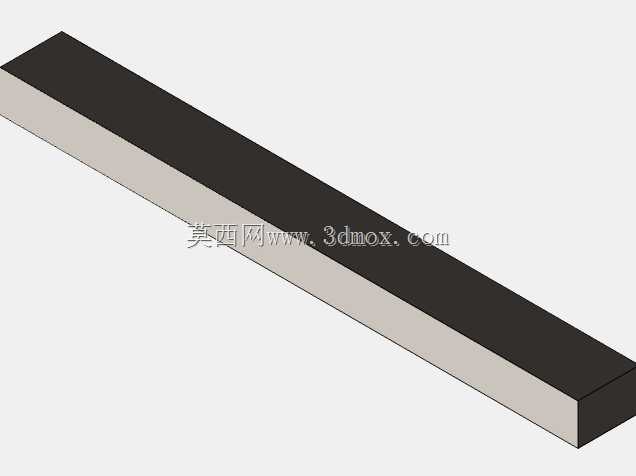

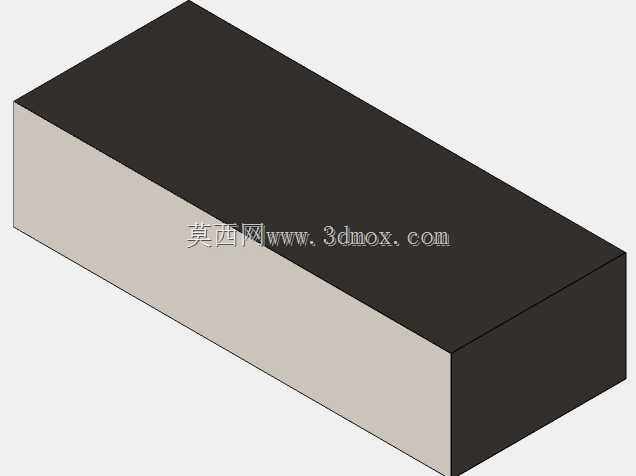

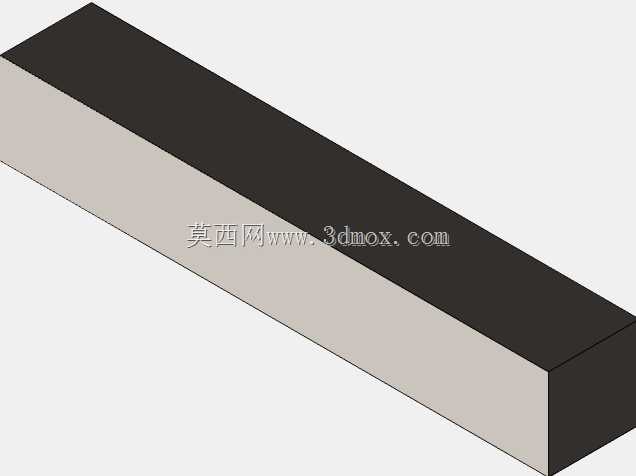

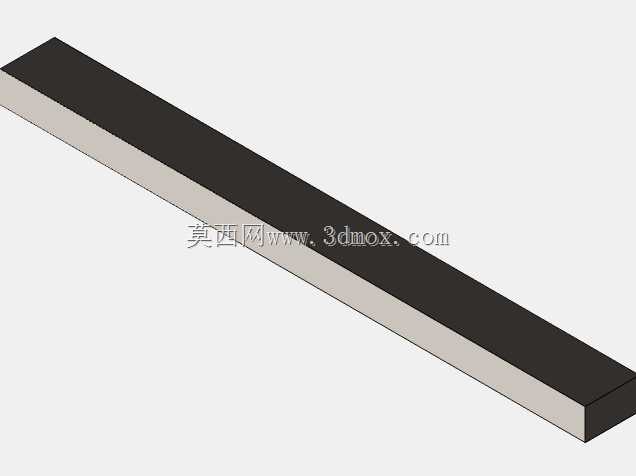

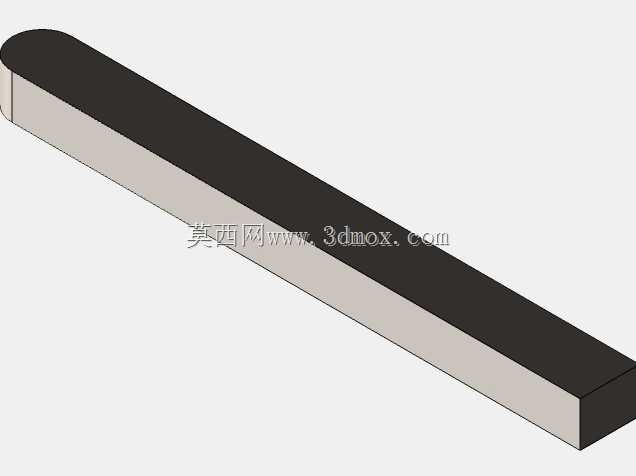

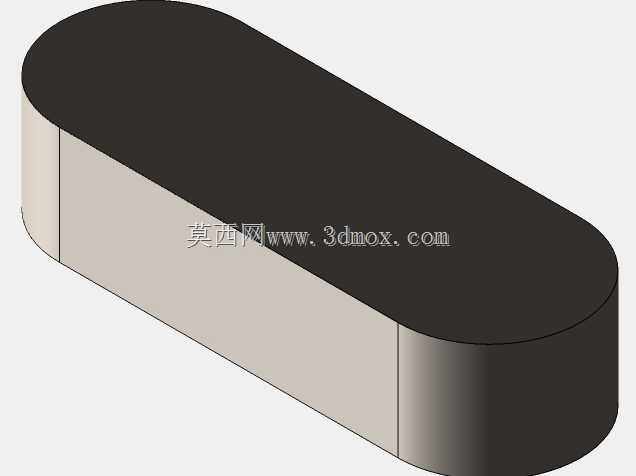

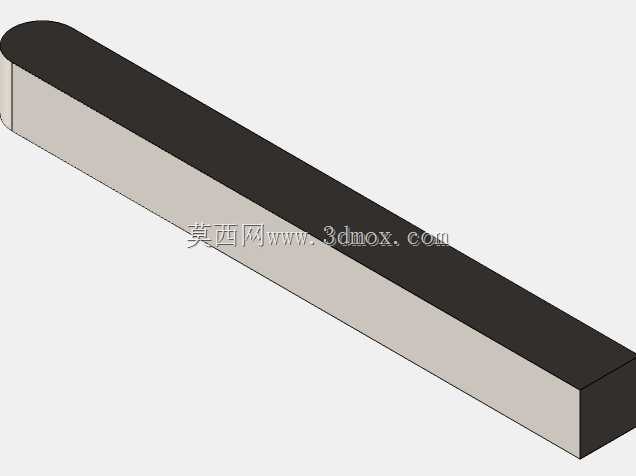

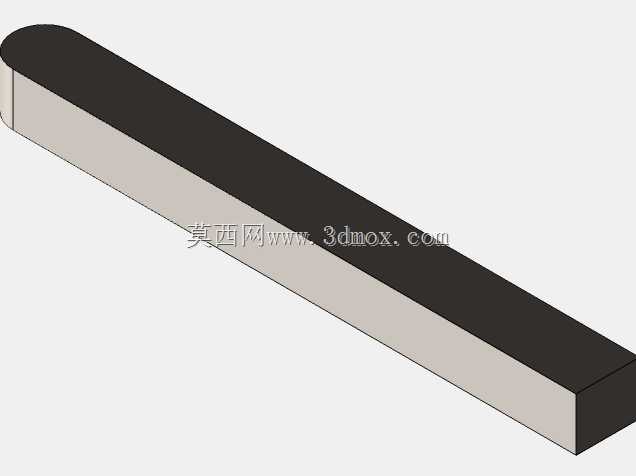

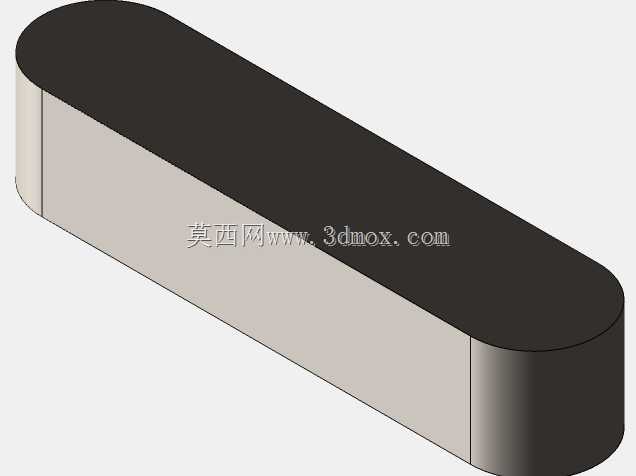

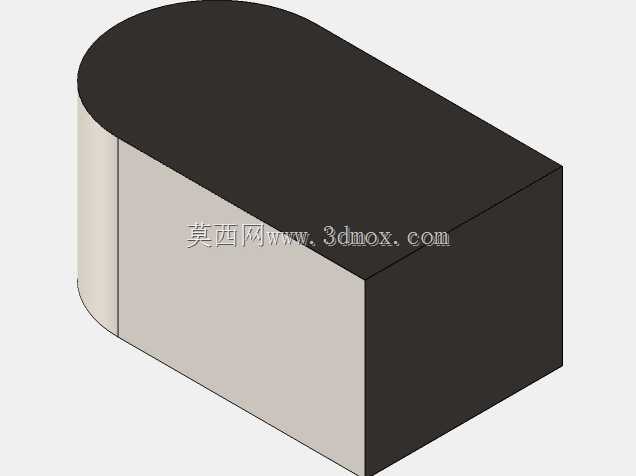

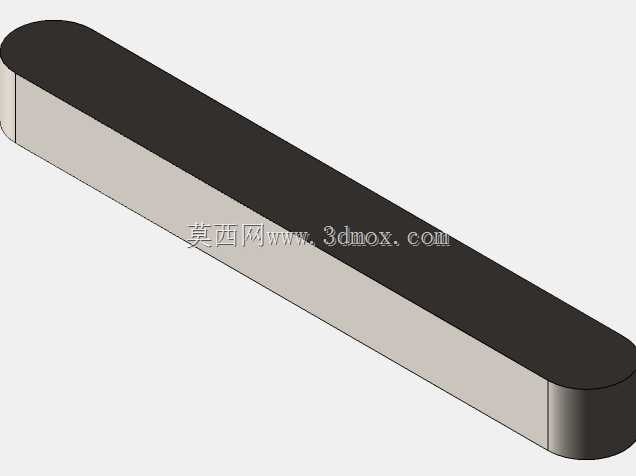

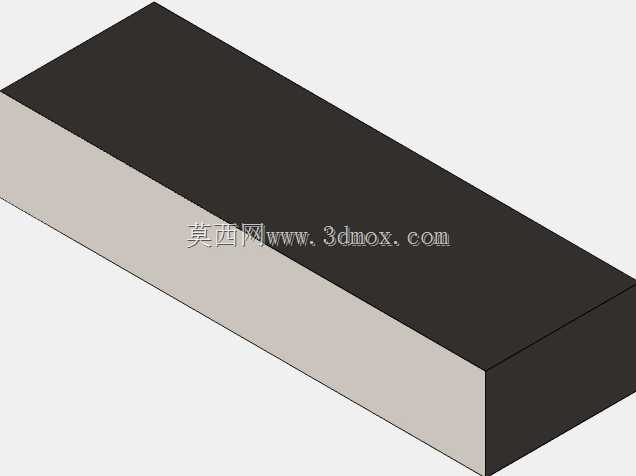

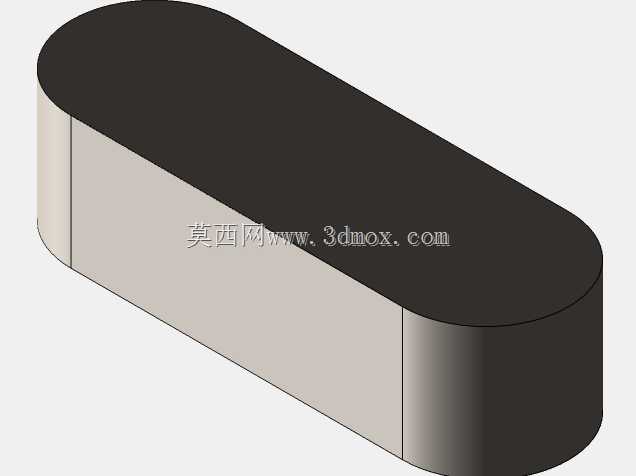

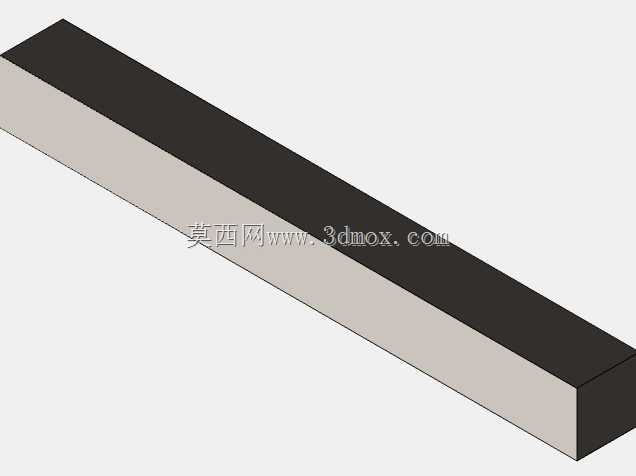

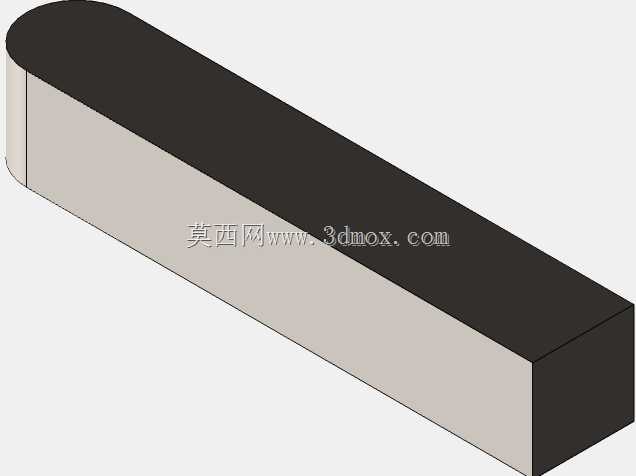

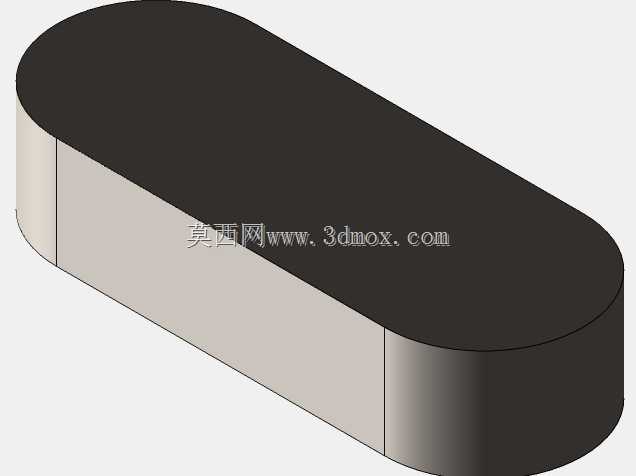

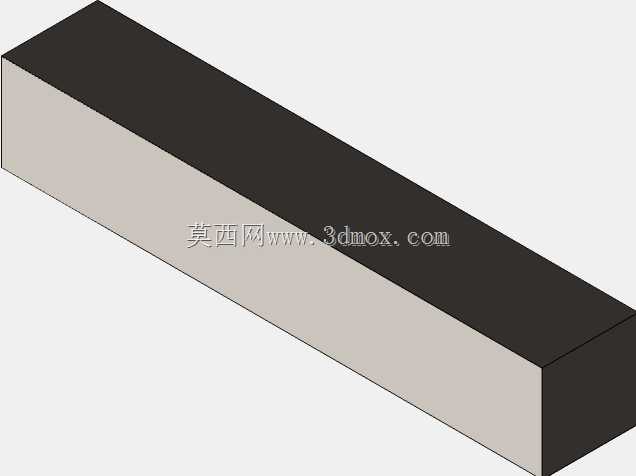

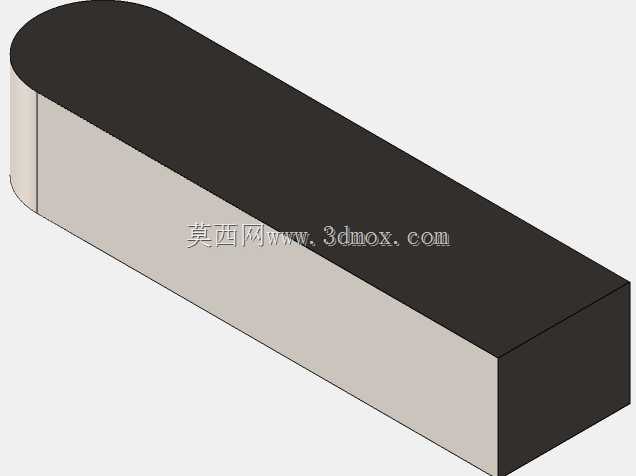

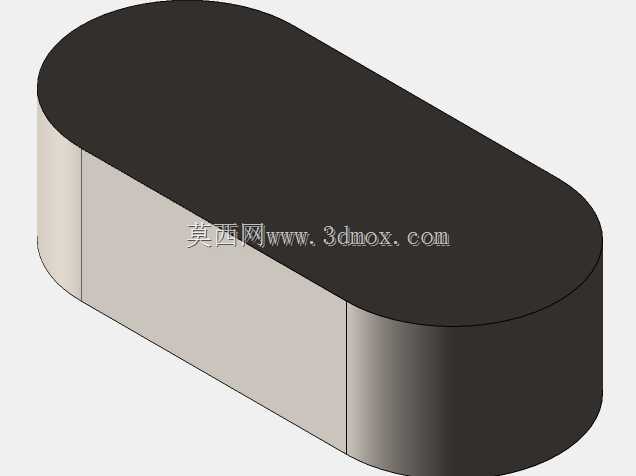

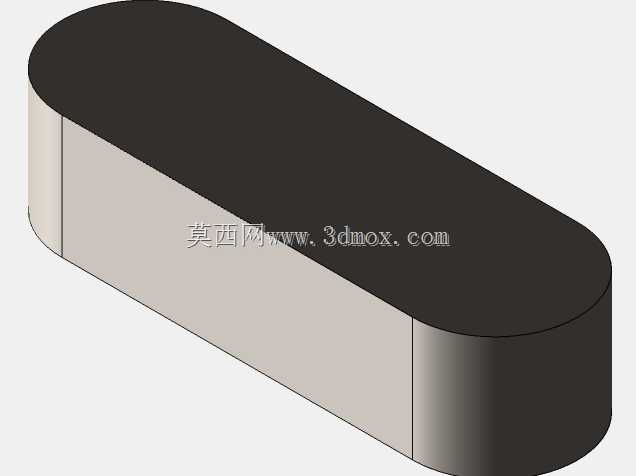

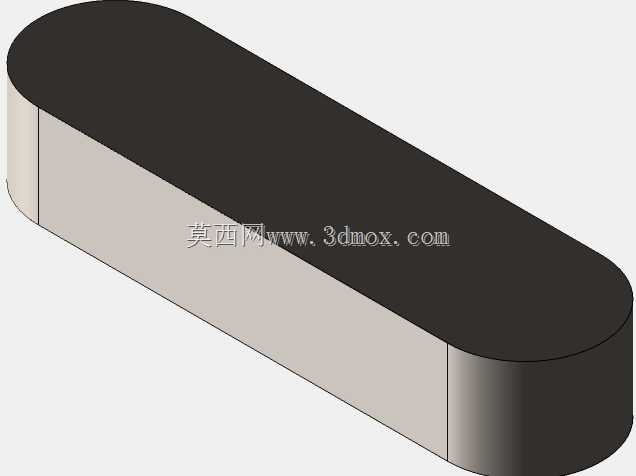

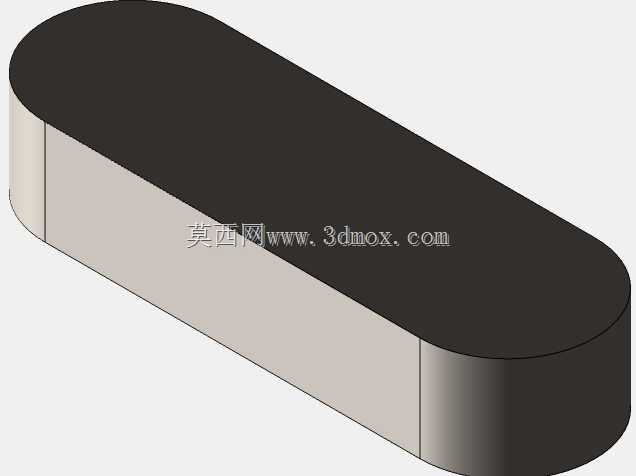

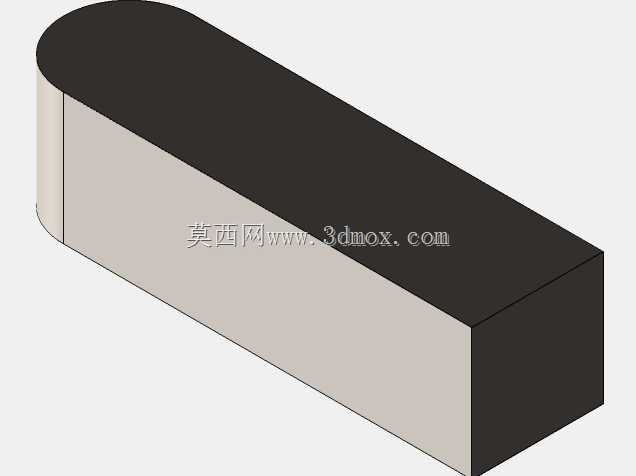

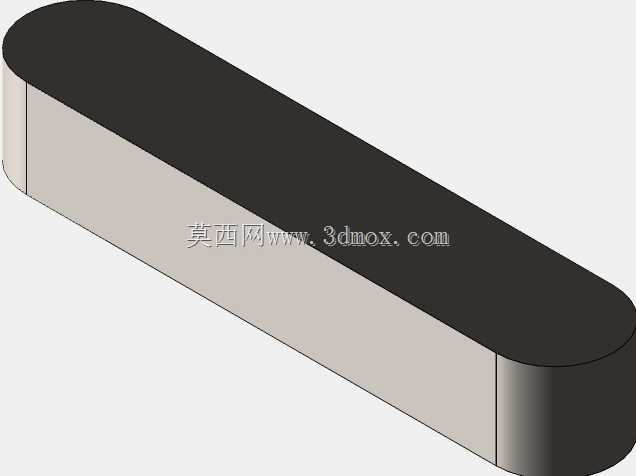

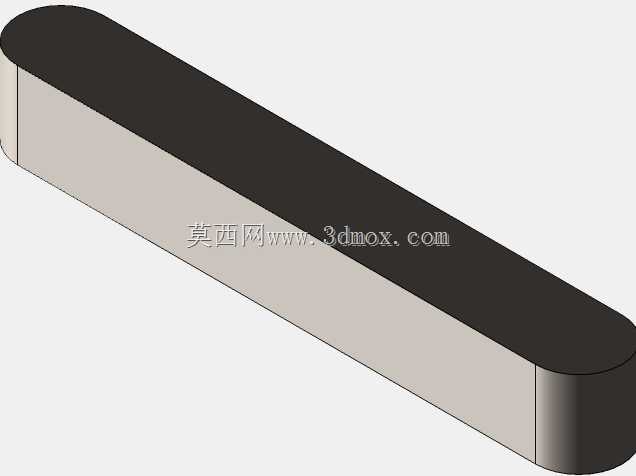

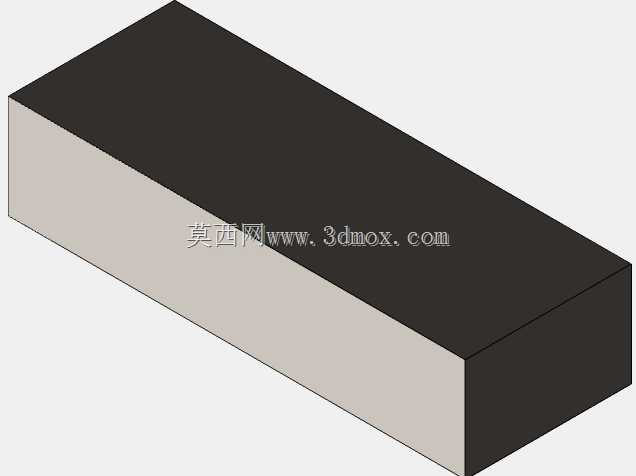

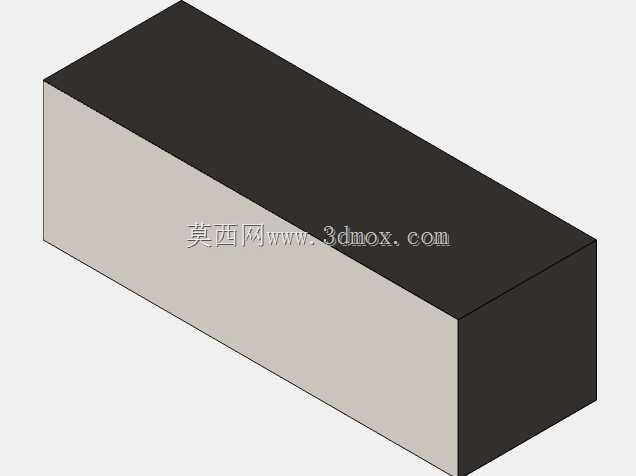

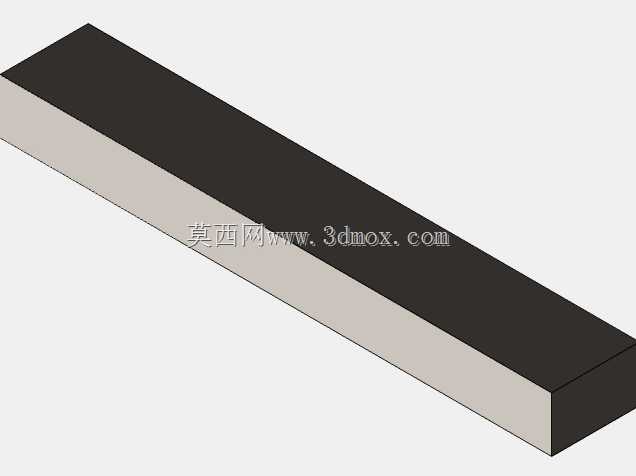

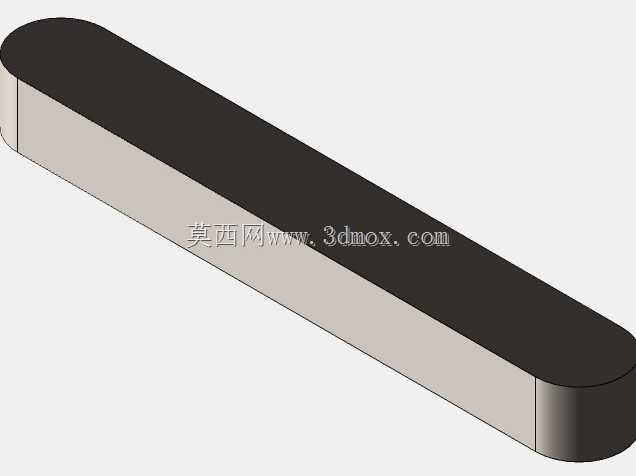

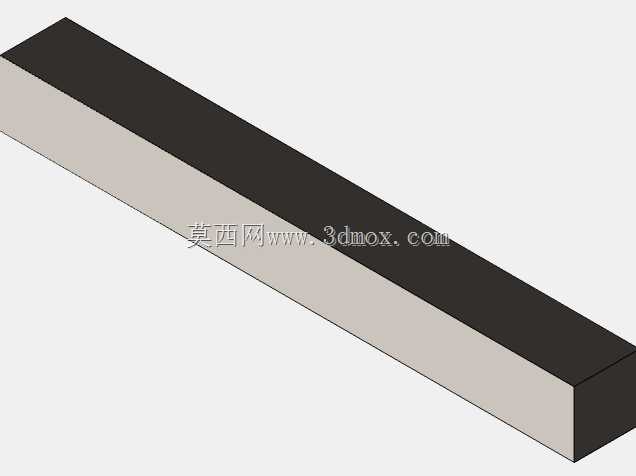

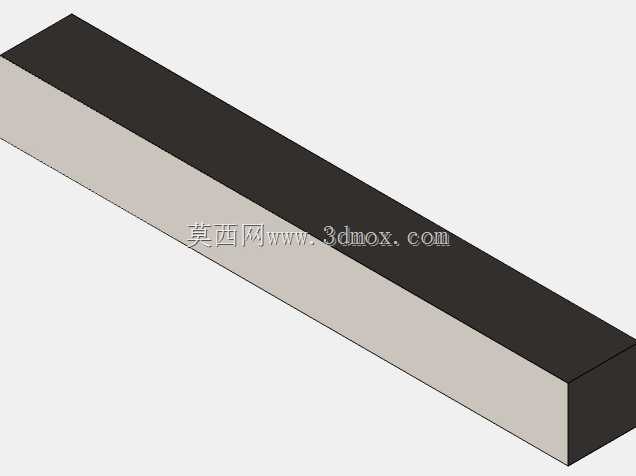

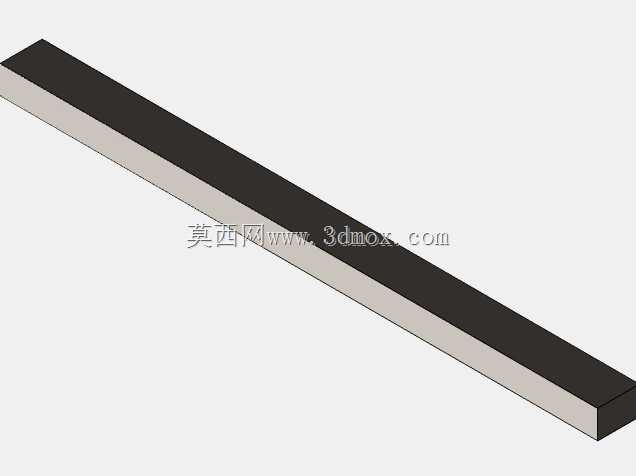

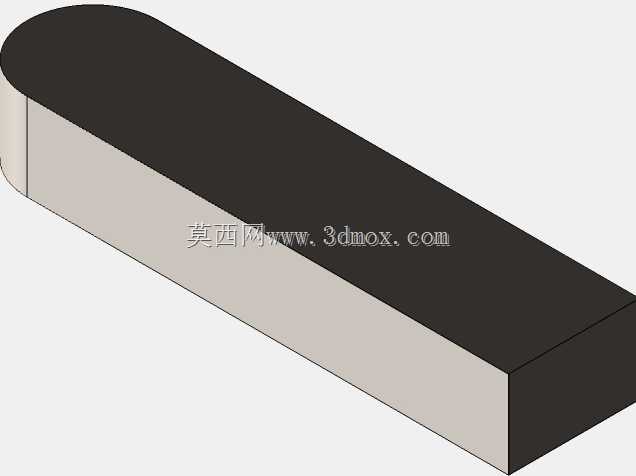

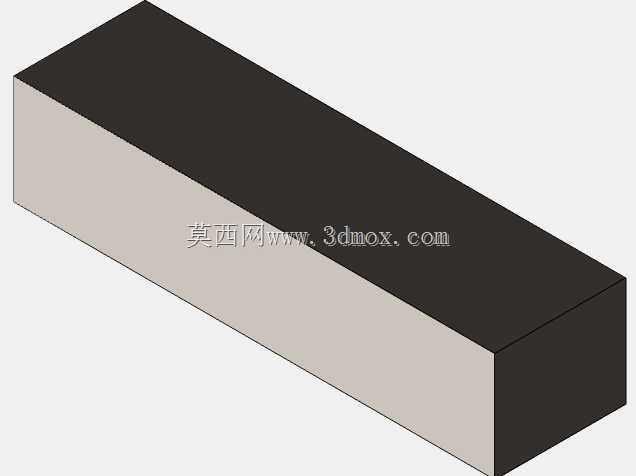

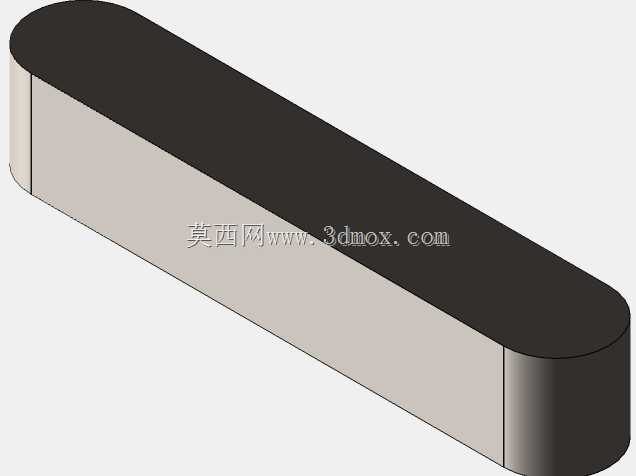

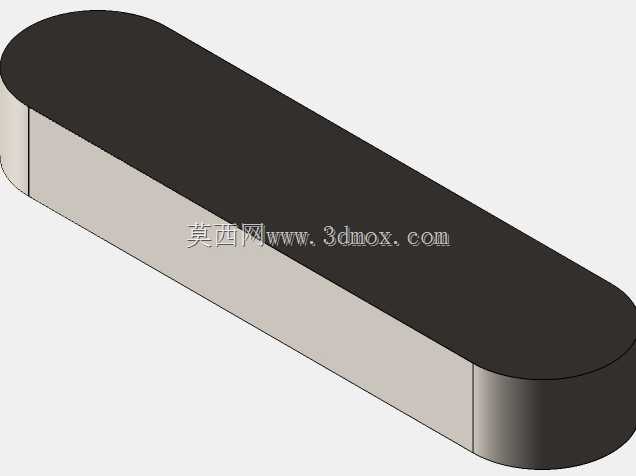

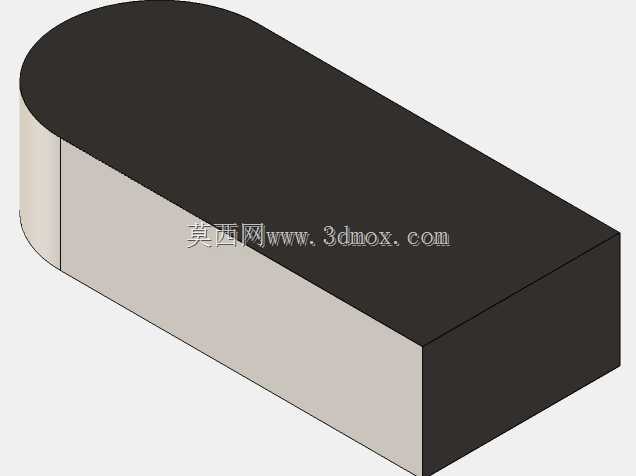

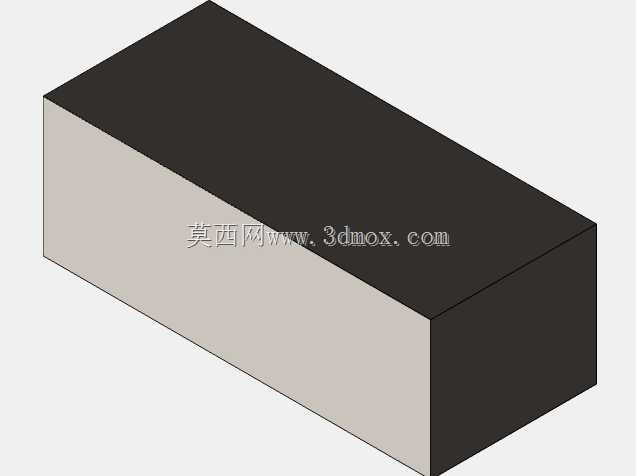

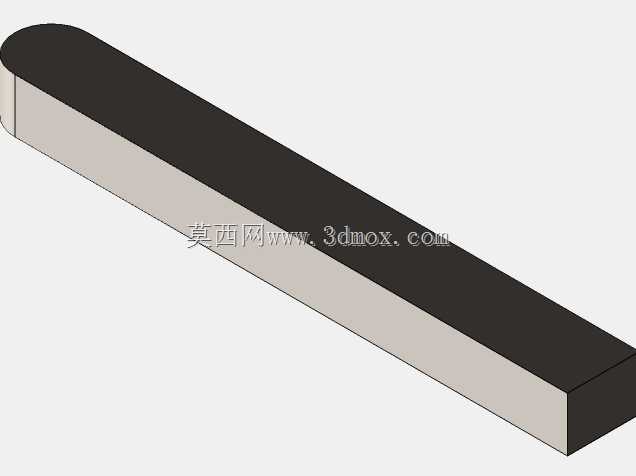

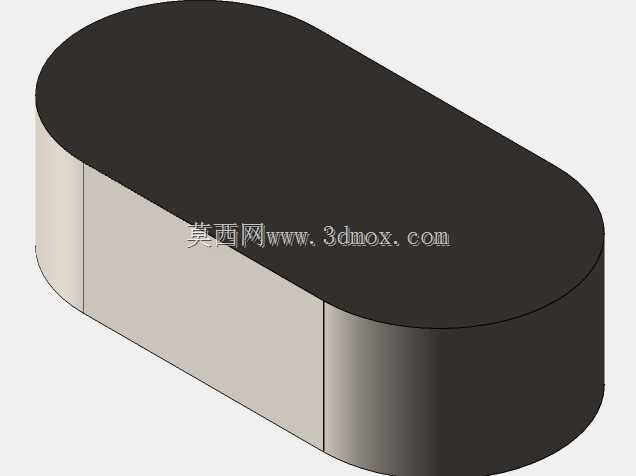

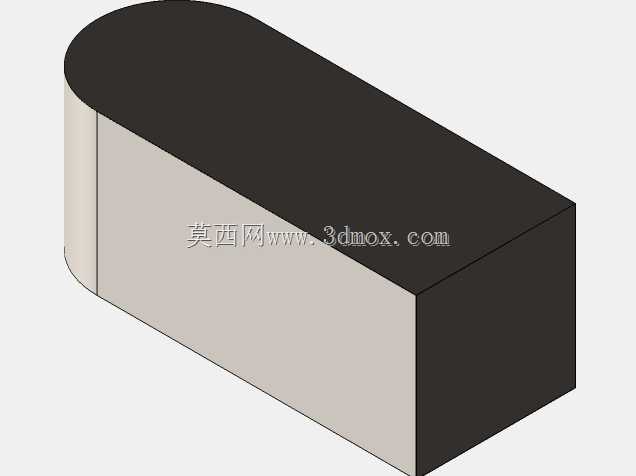

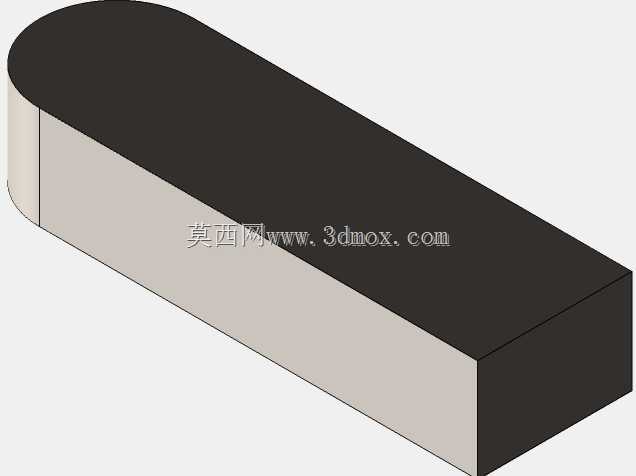

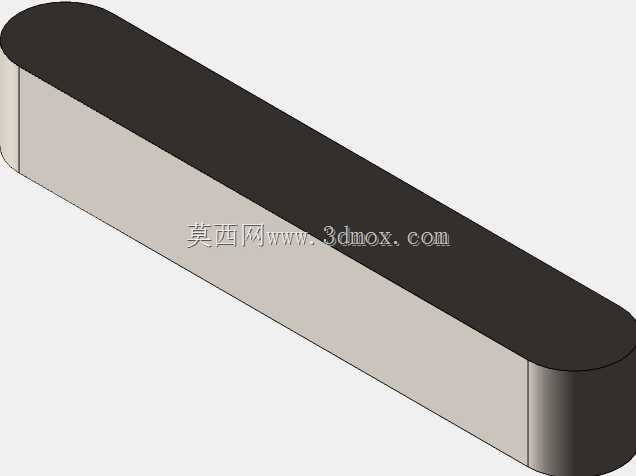

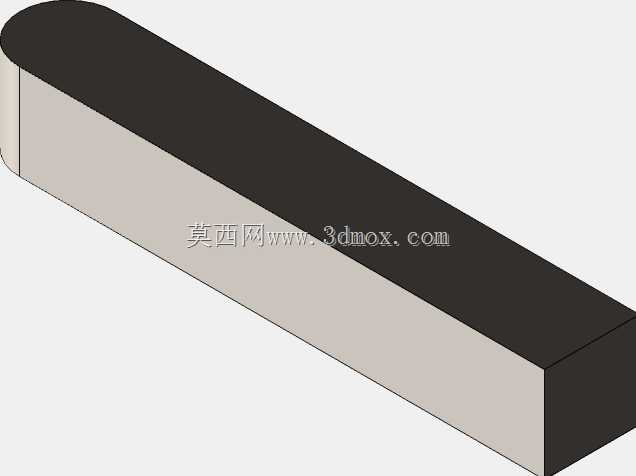

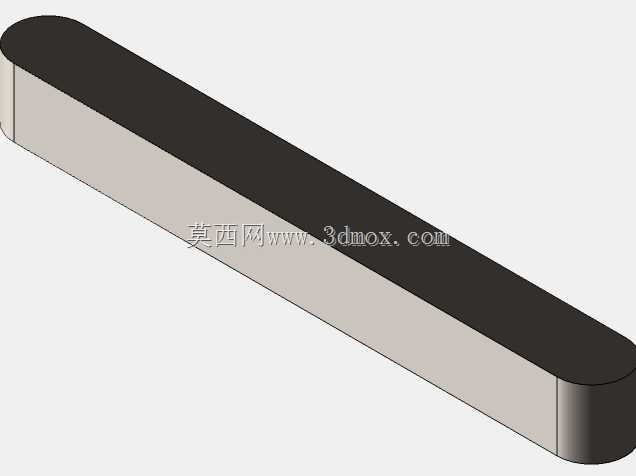

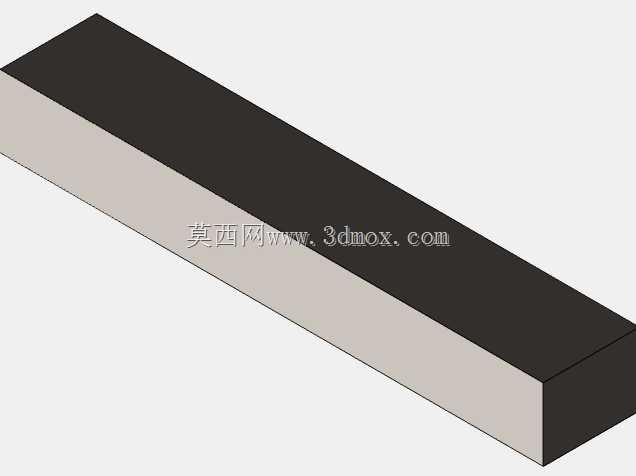

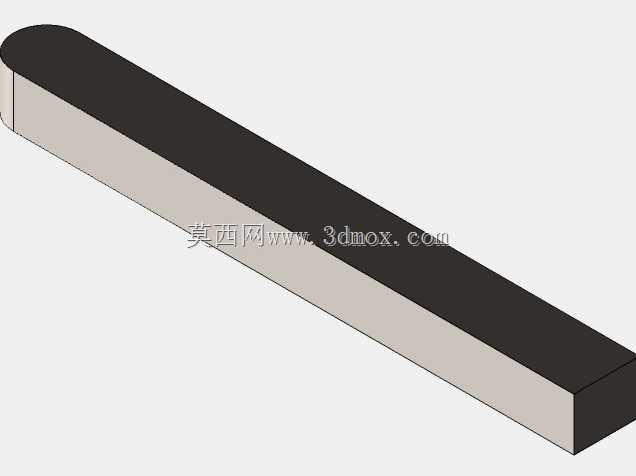

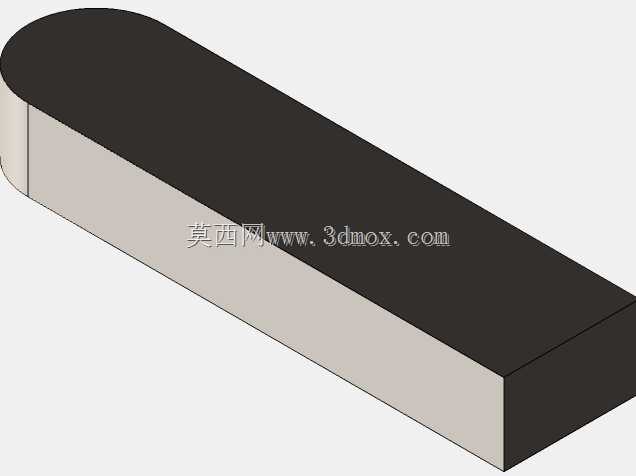

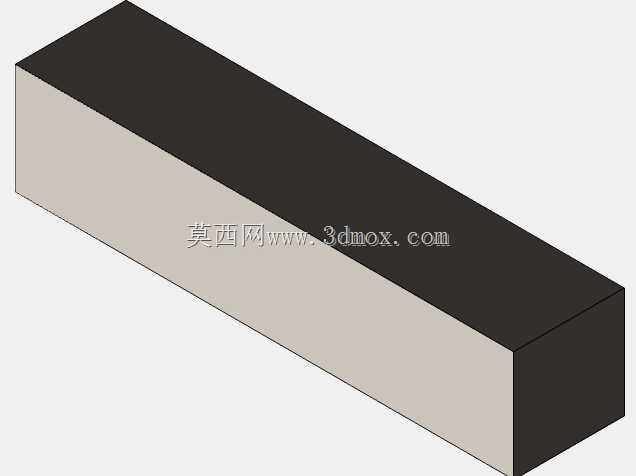

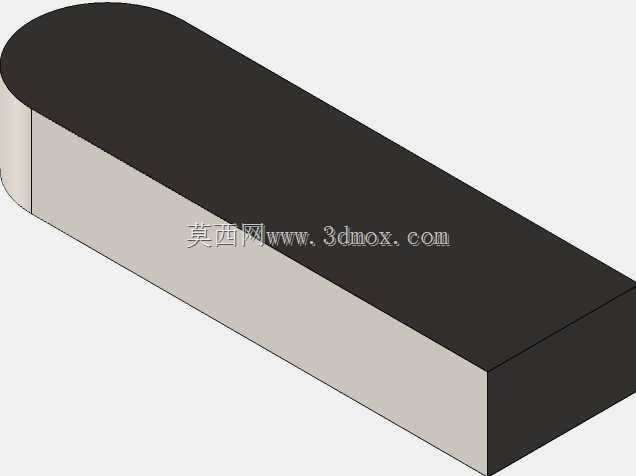

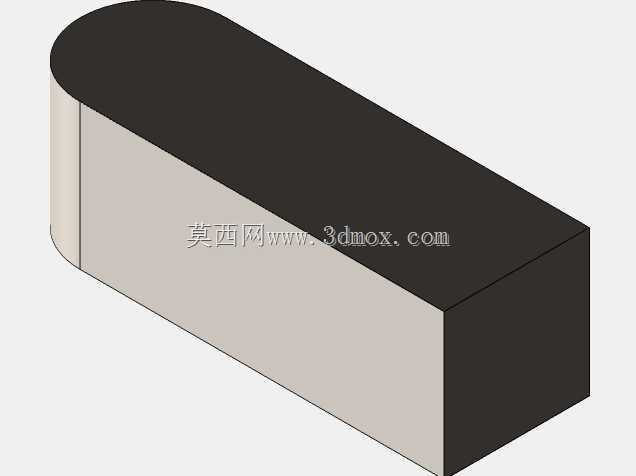

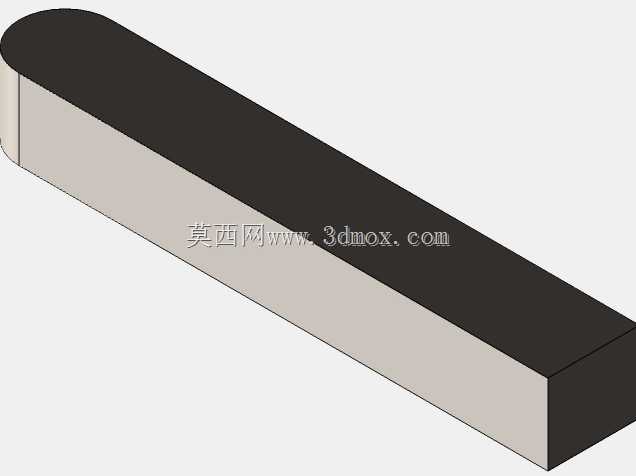

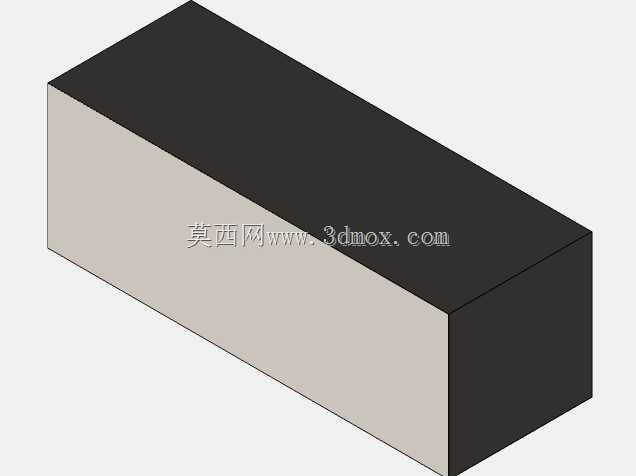

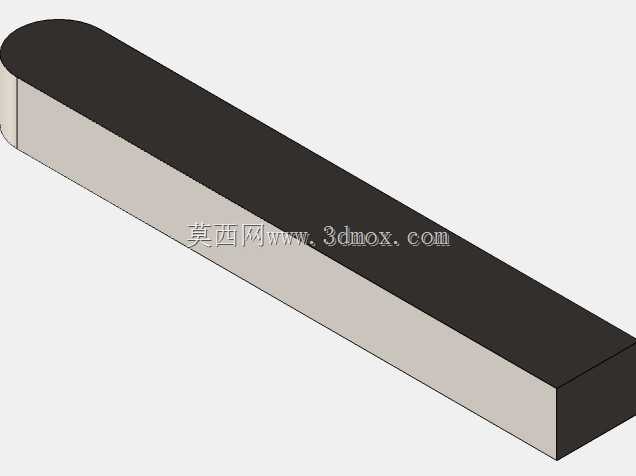

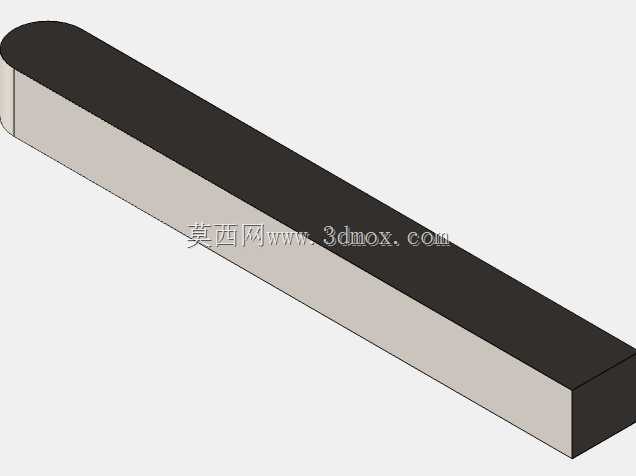

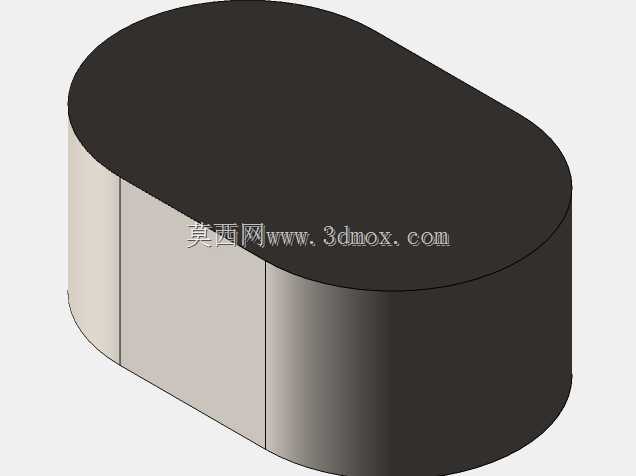

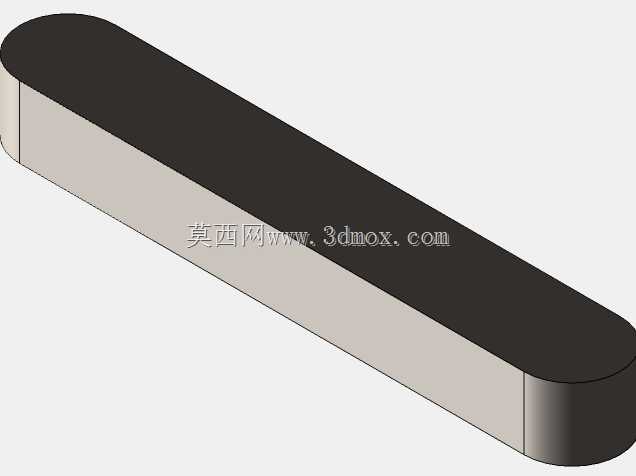

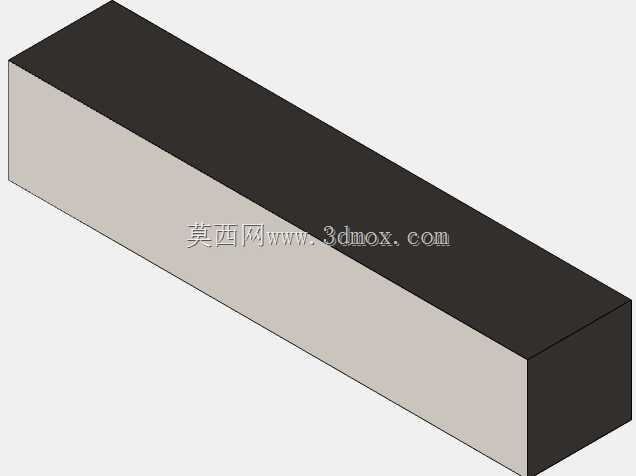

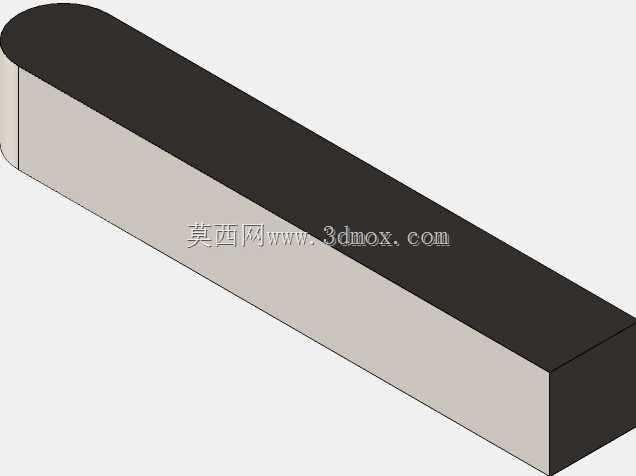

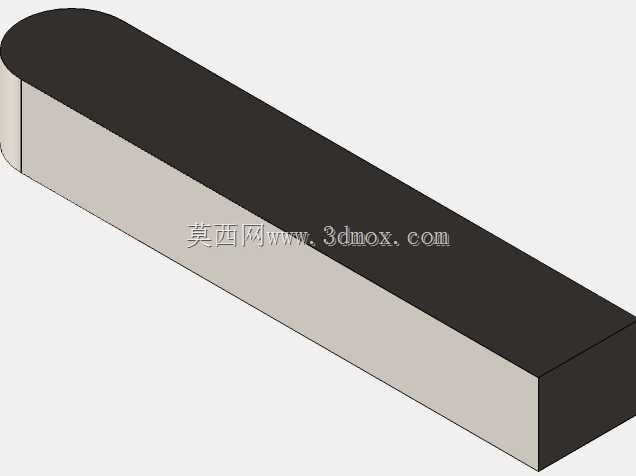

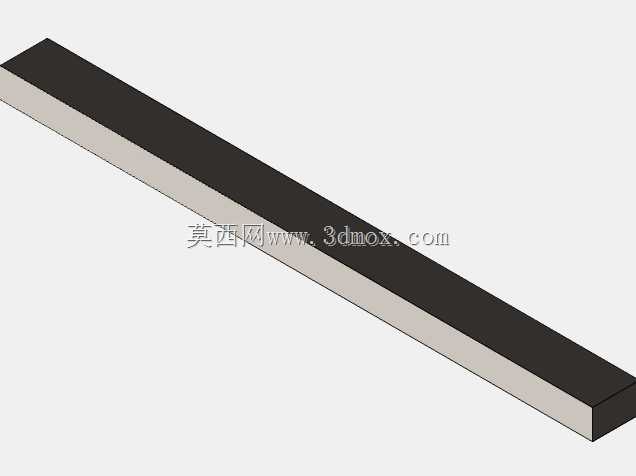

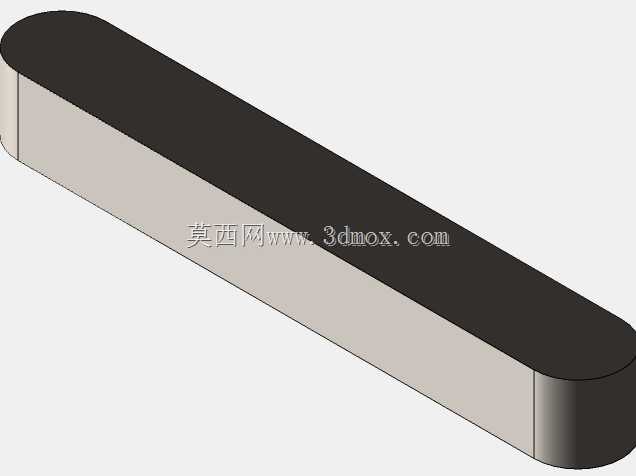

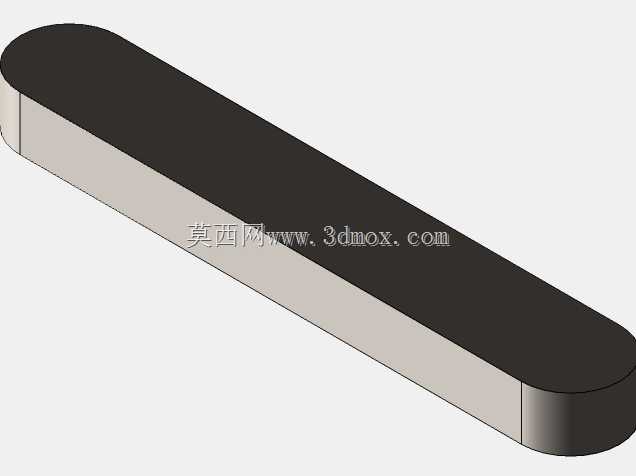

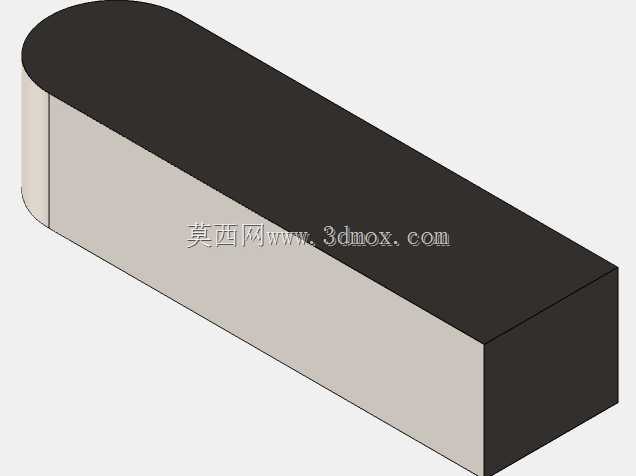

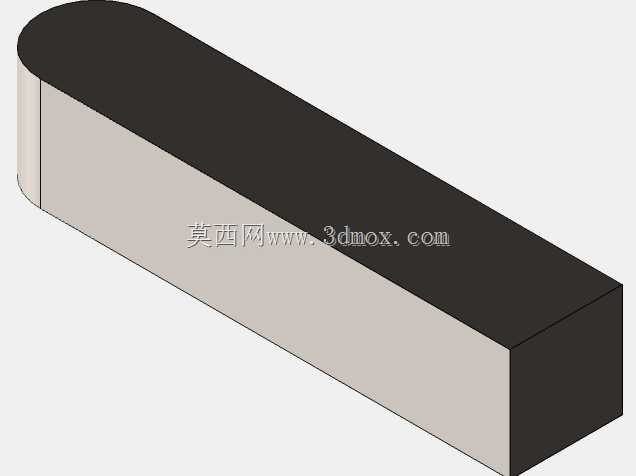

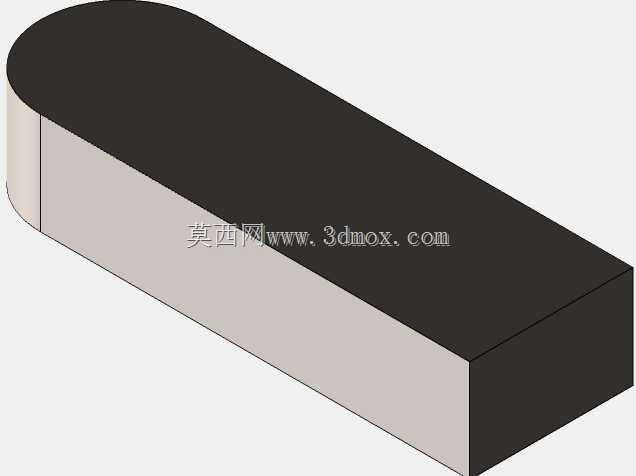

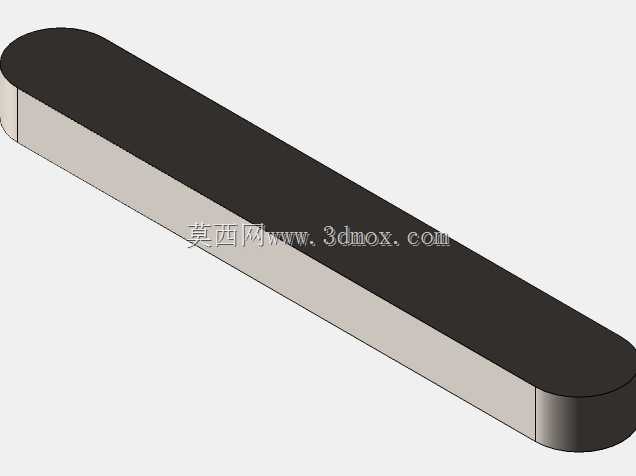

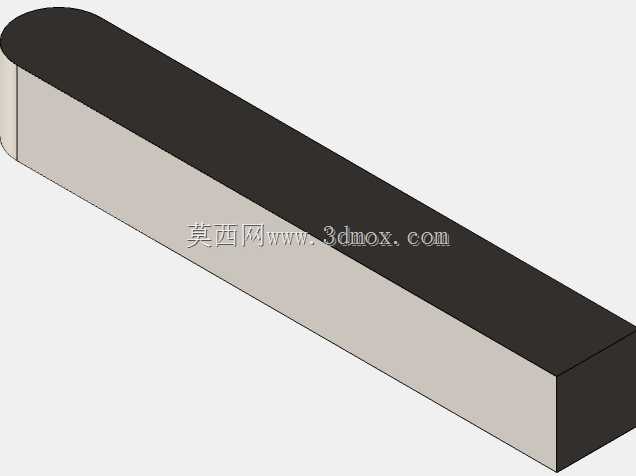

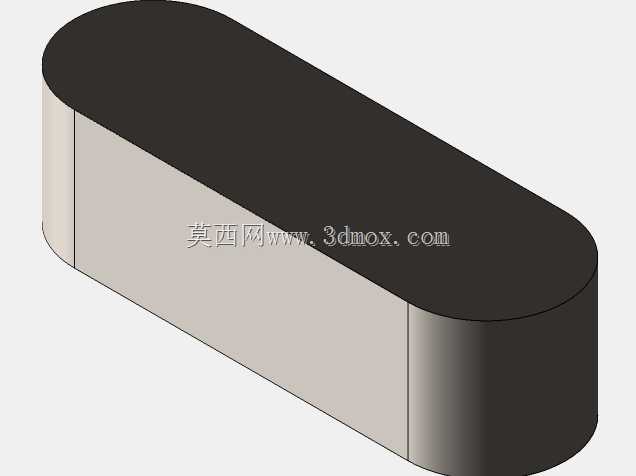

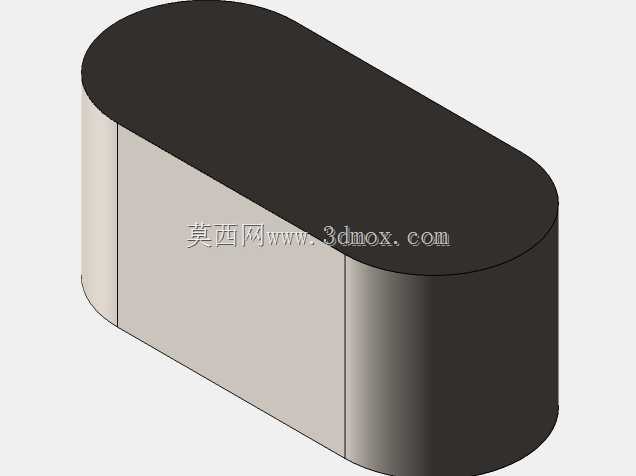

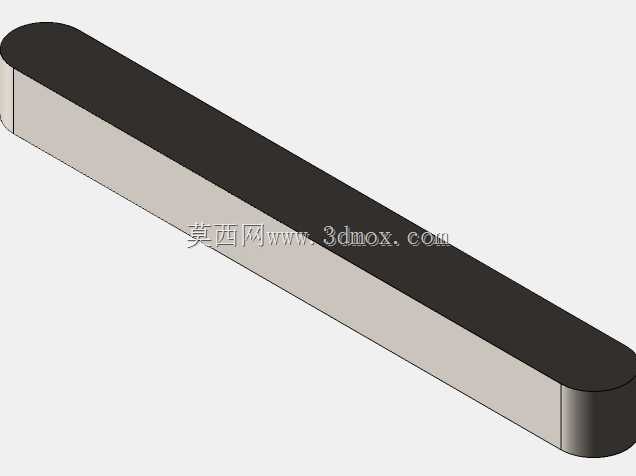

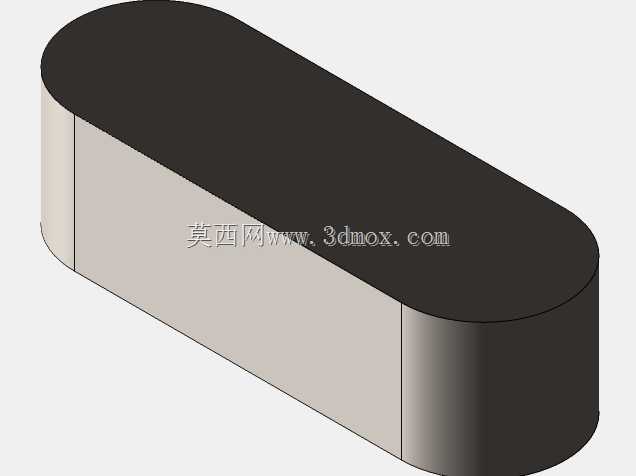

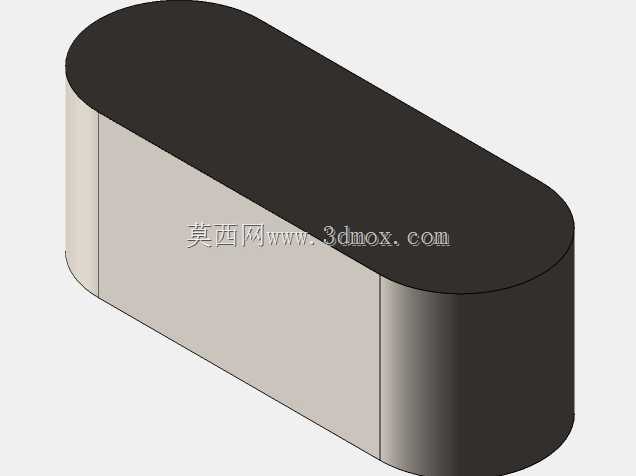

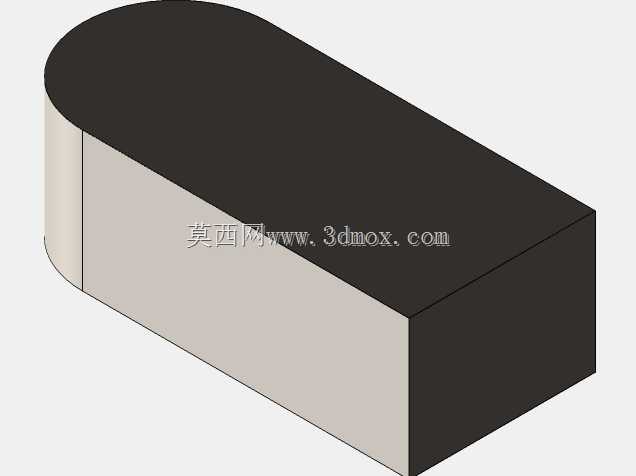

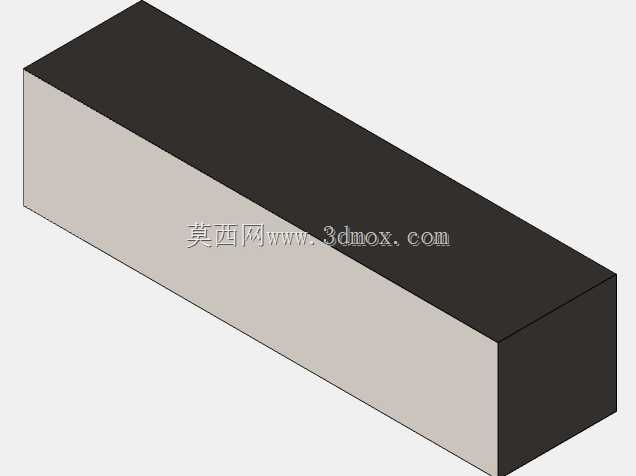

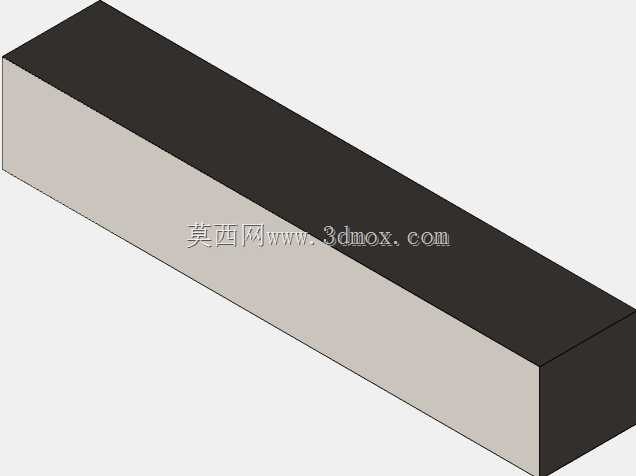

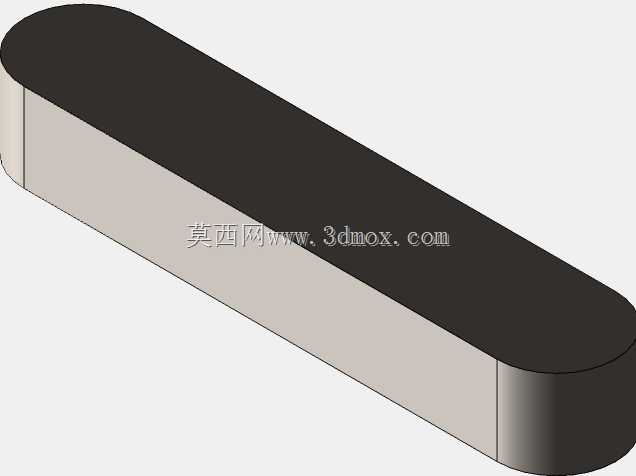

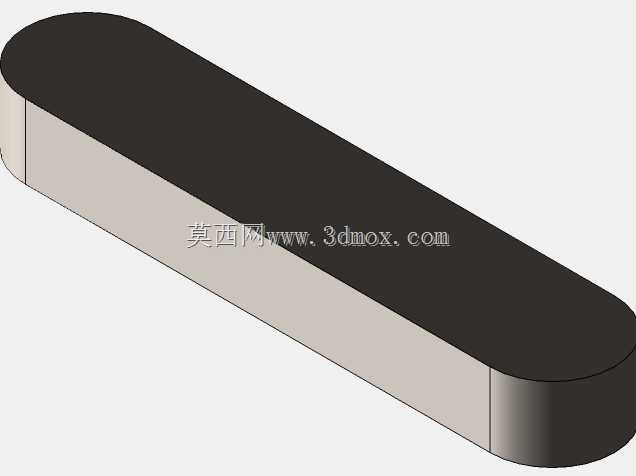

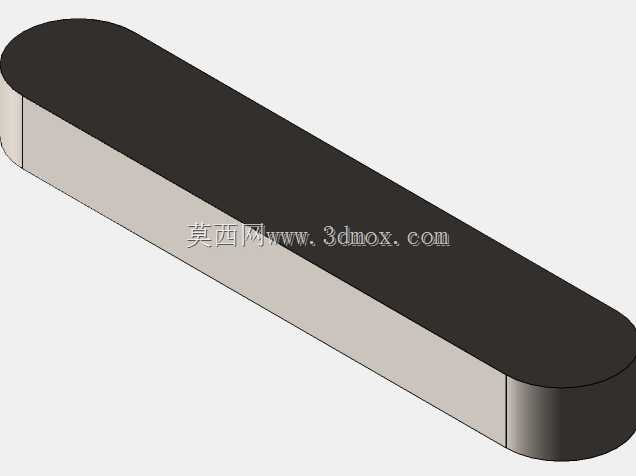

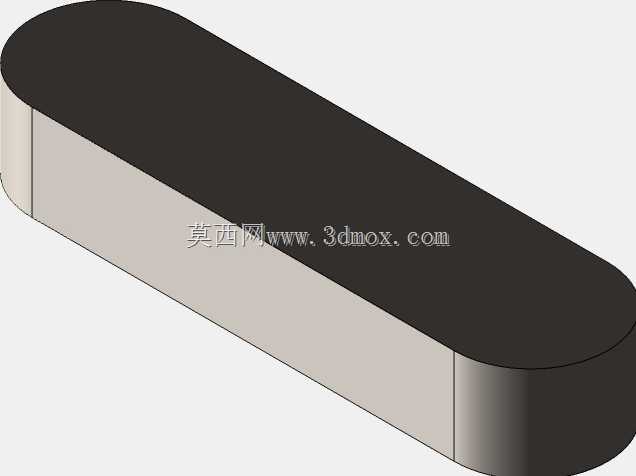

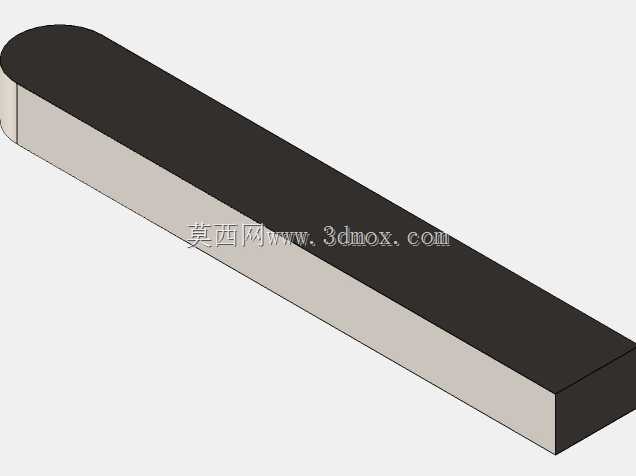

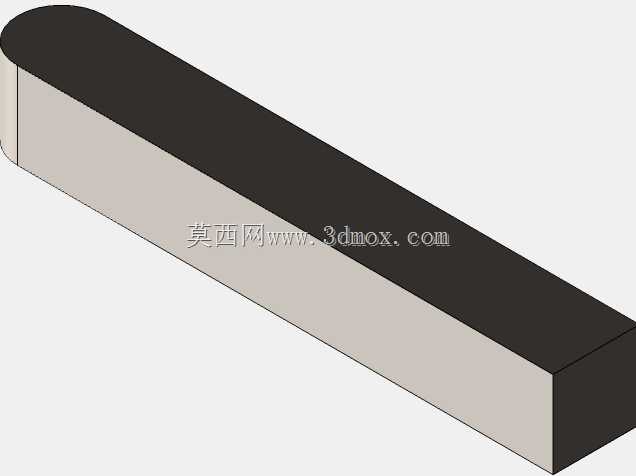

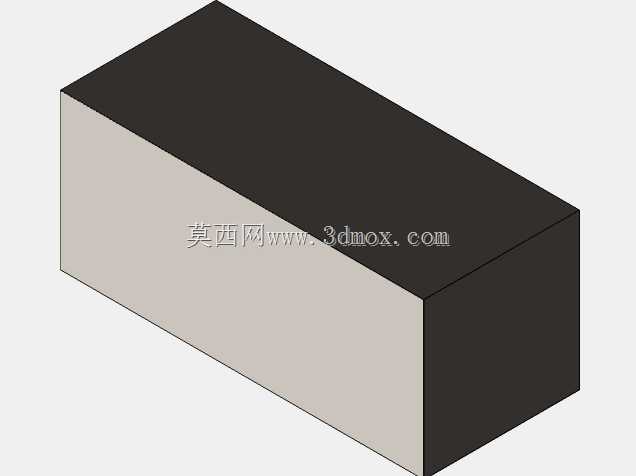

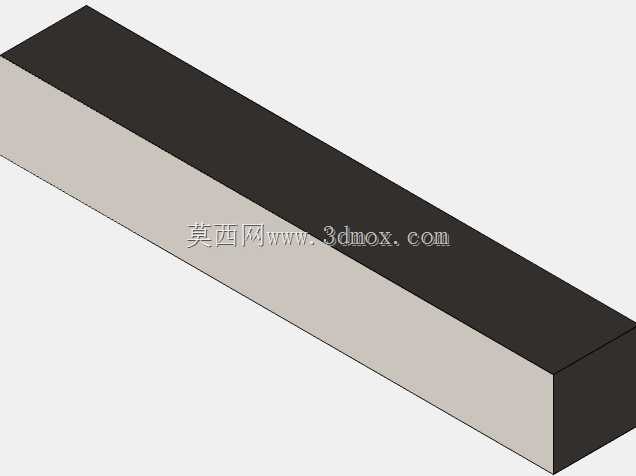

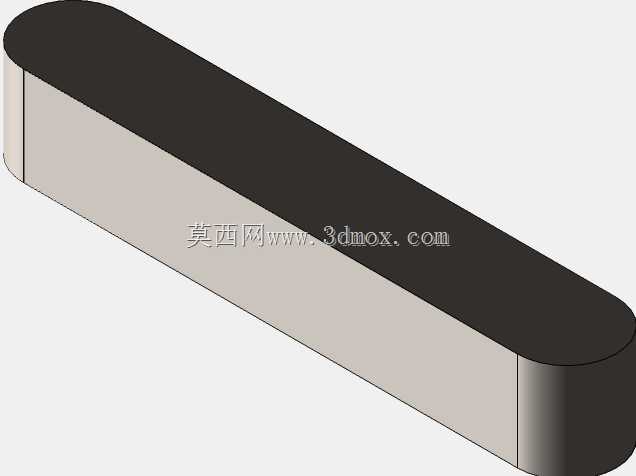

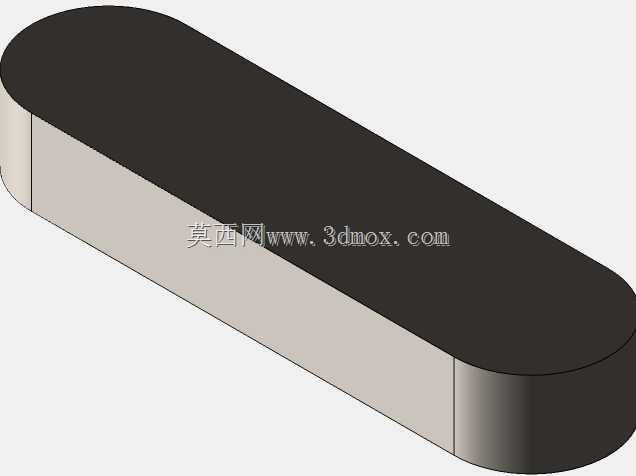

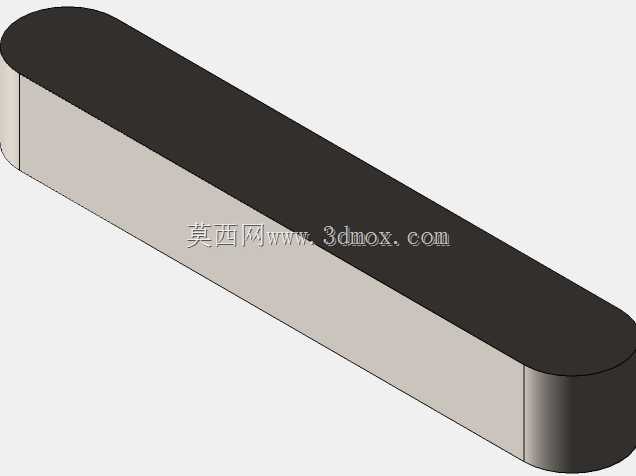

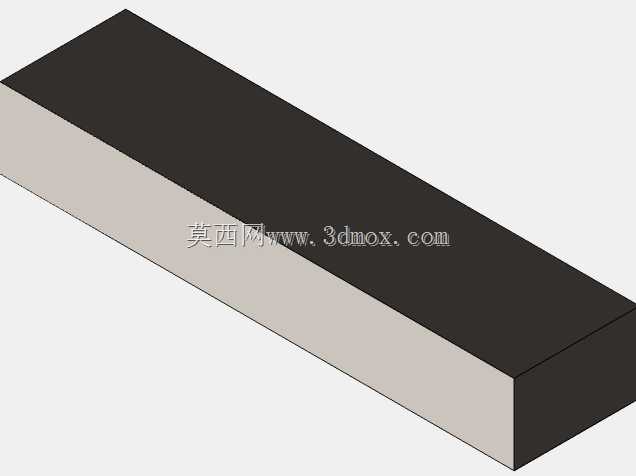

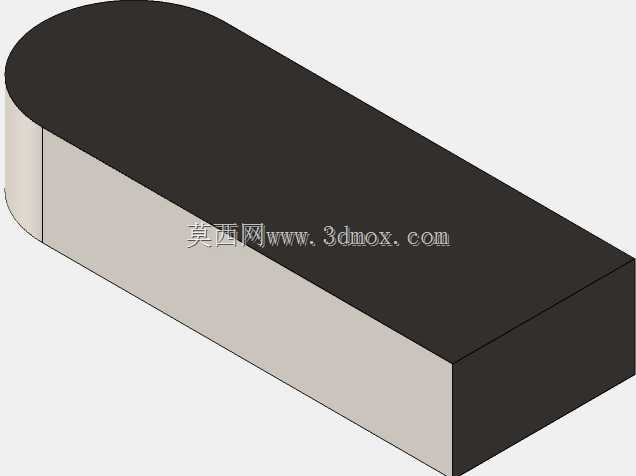

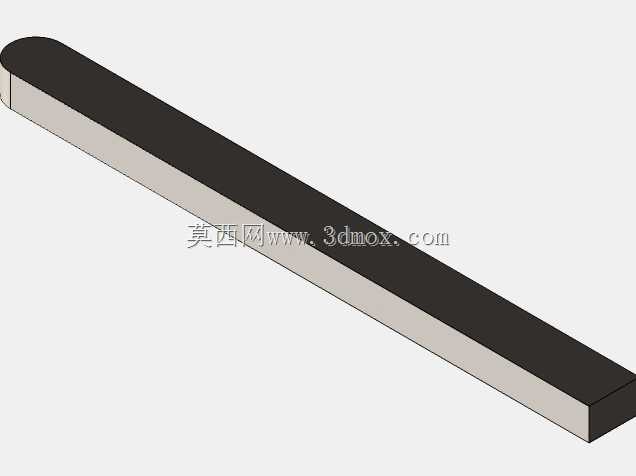

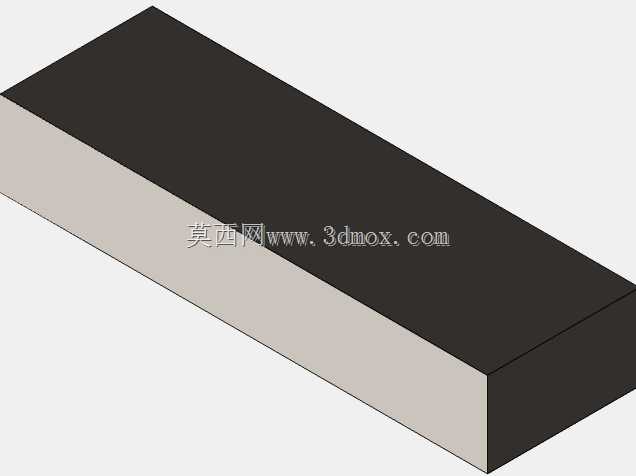

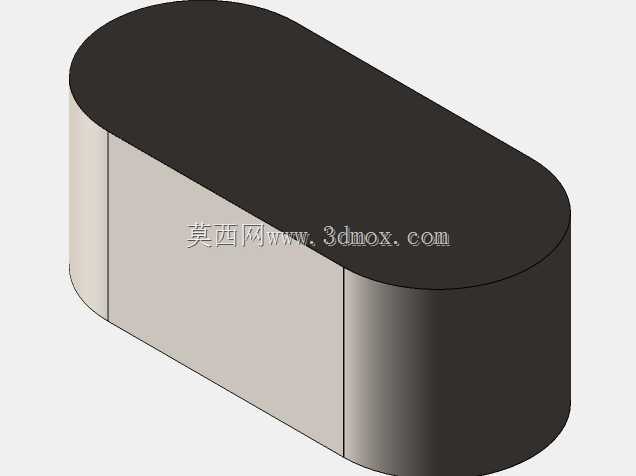

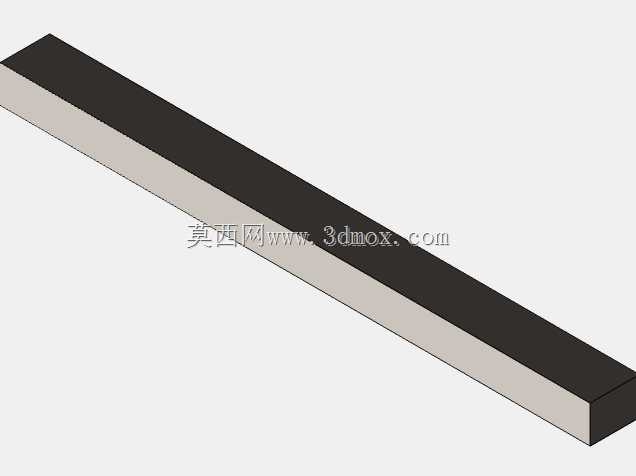

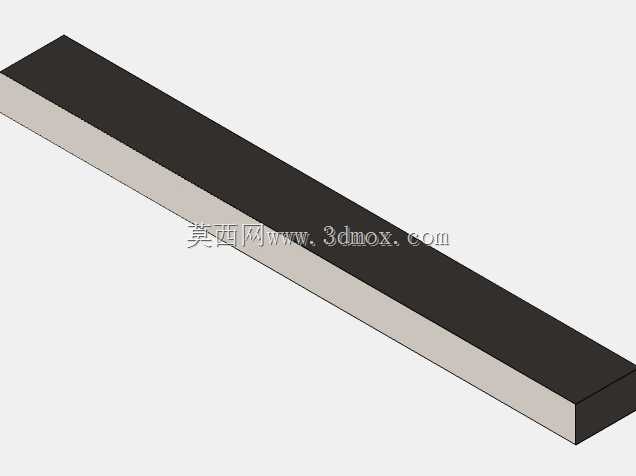

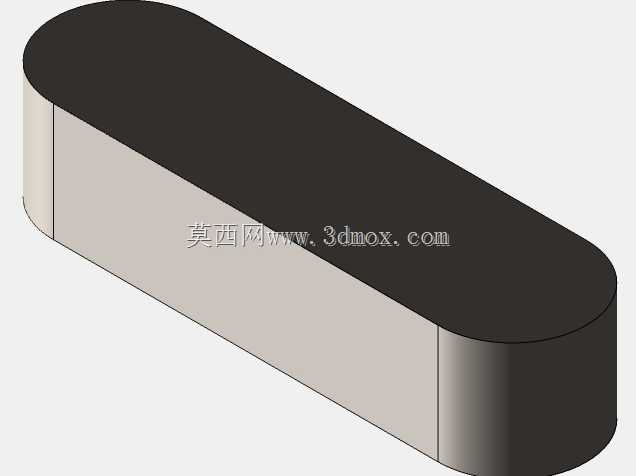

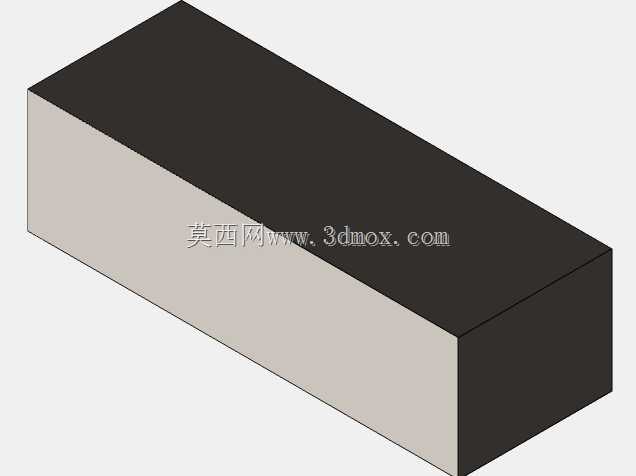

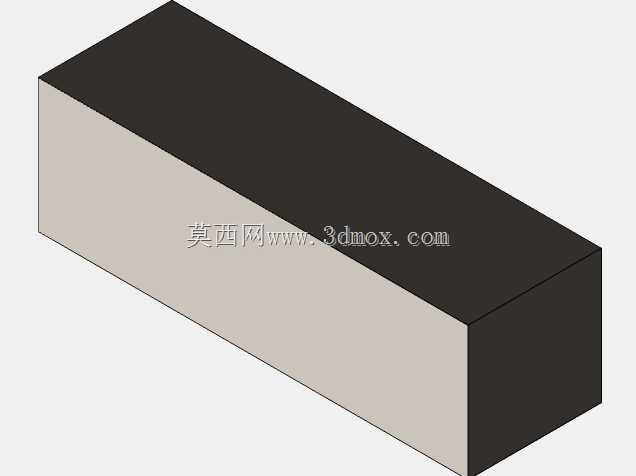

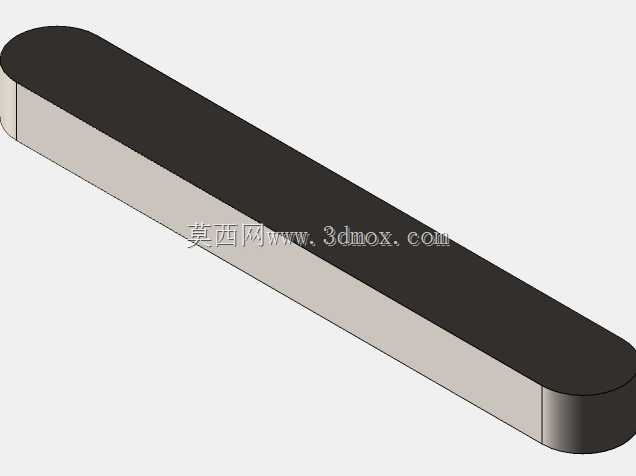

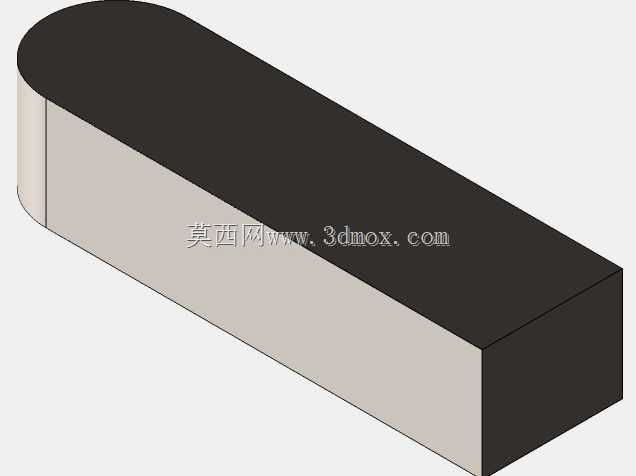

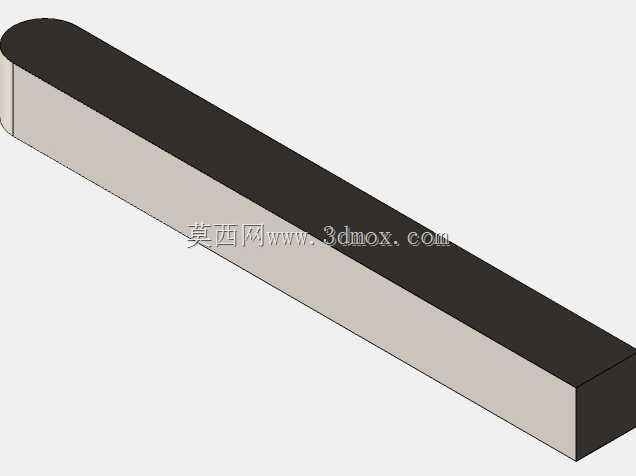

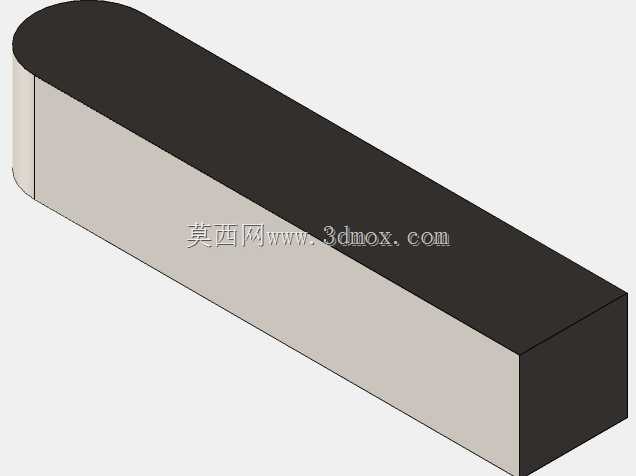

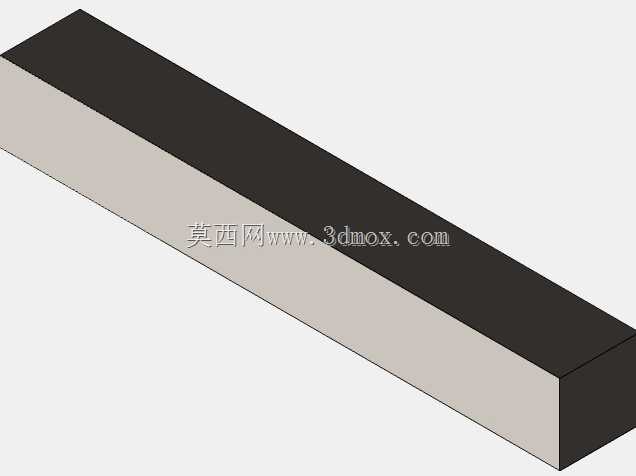

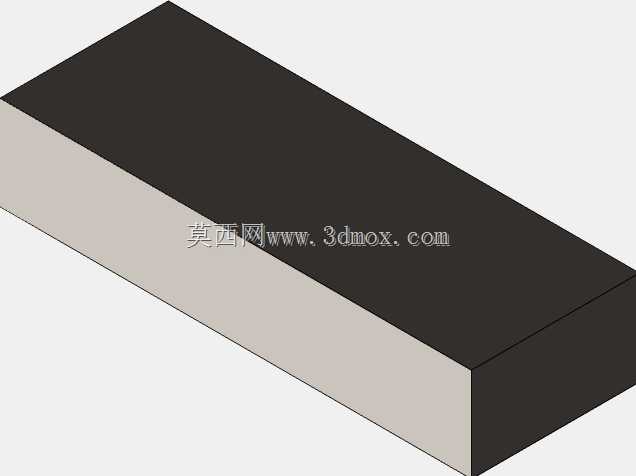

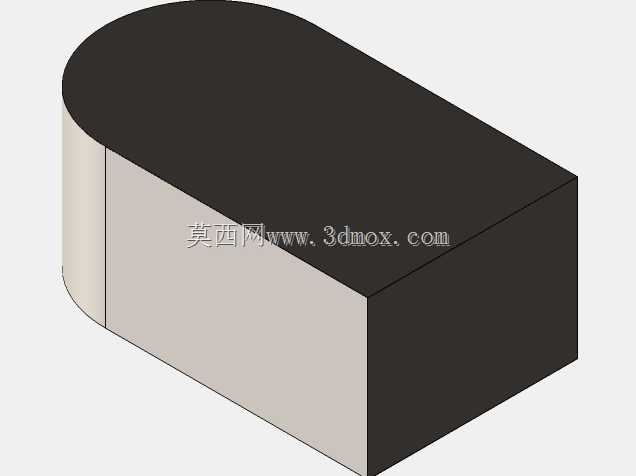

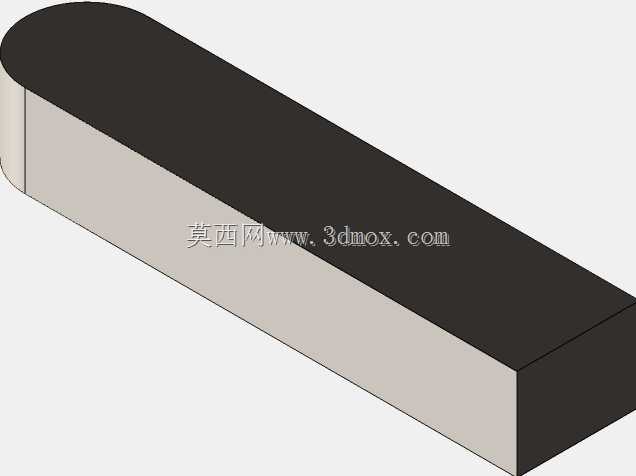

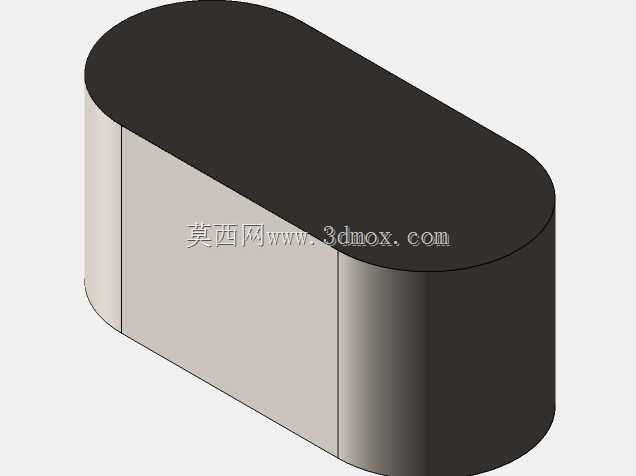

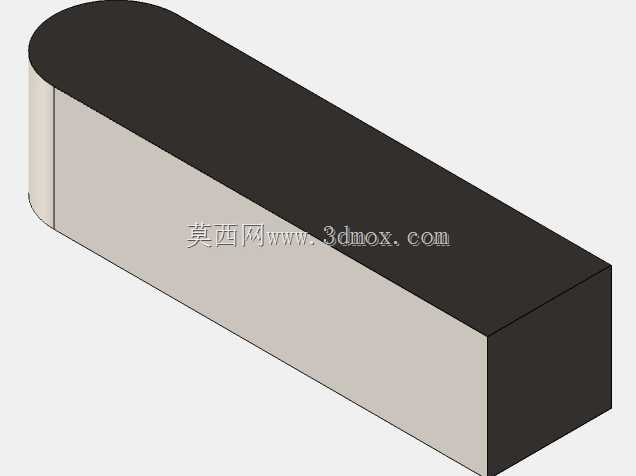

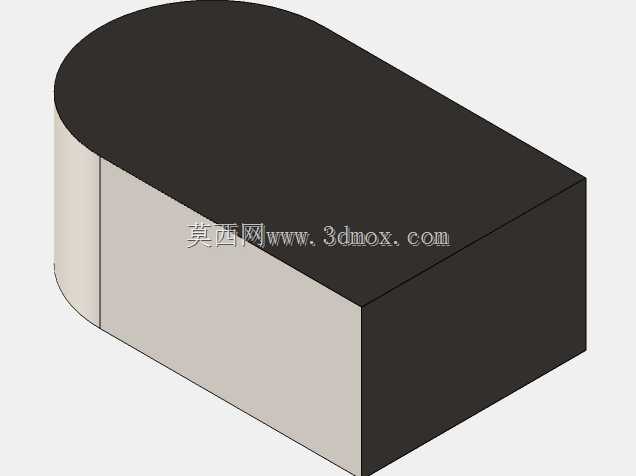

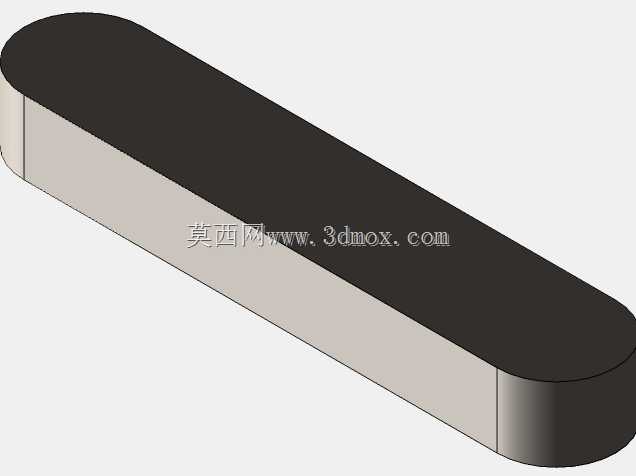

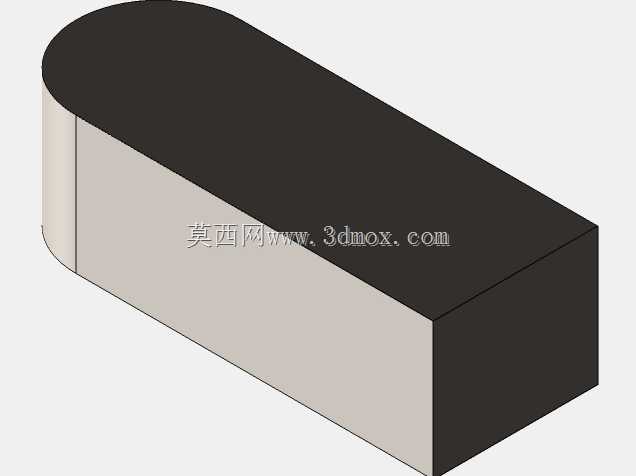

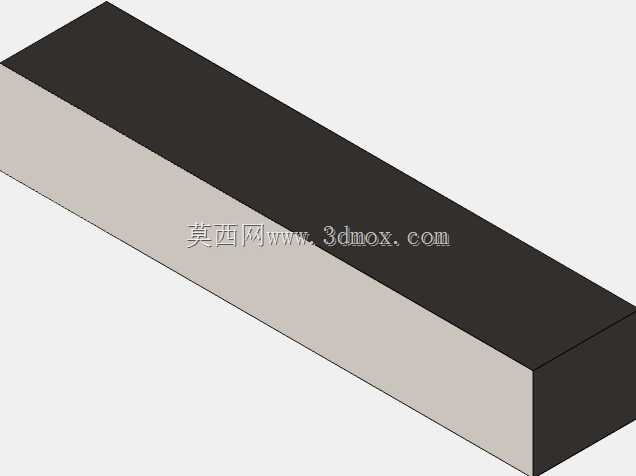

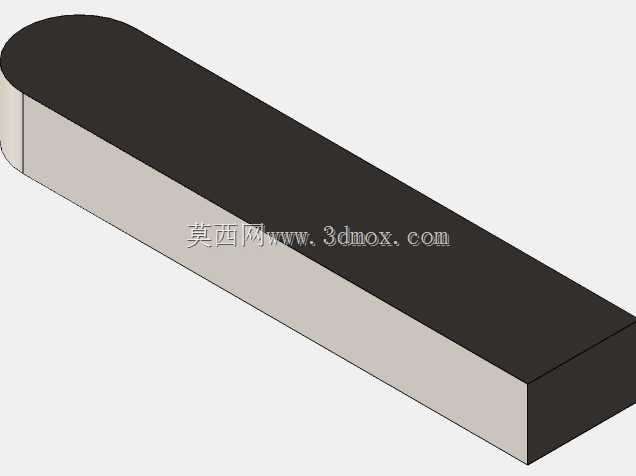

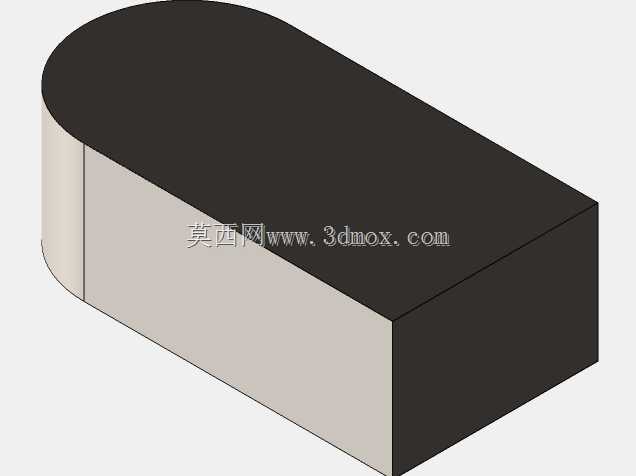

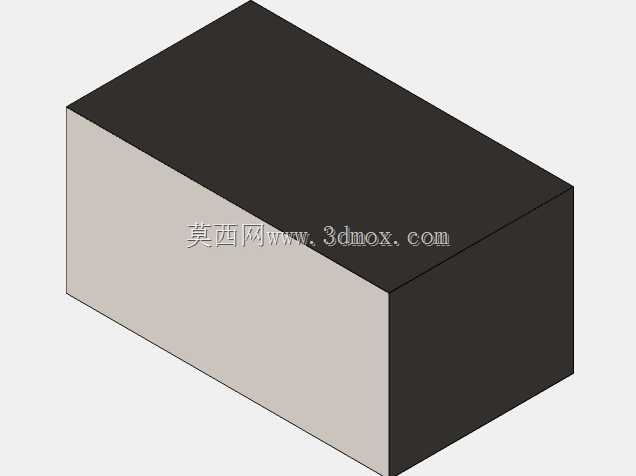

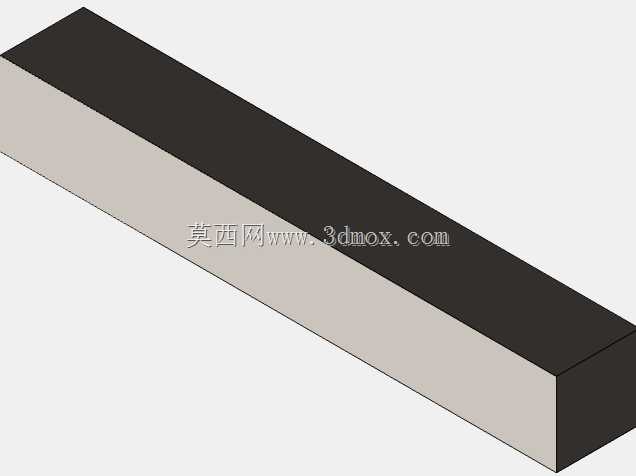

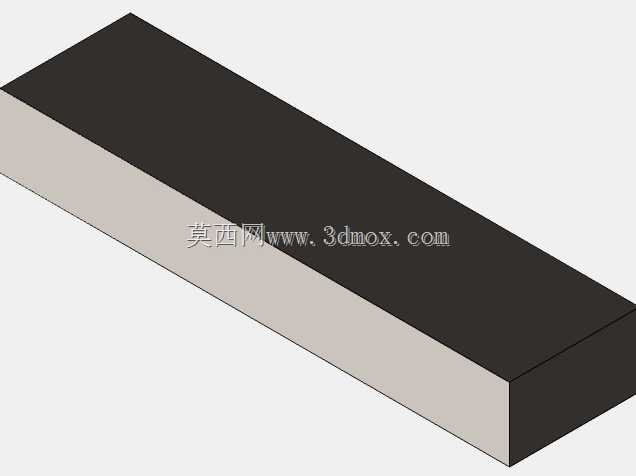

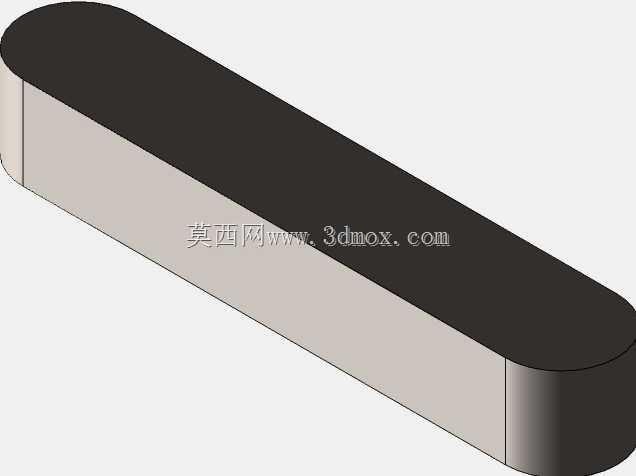

　　本次建模的羽毛键完全遵循DIN6885、UNI6604标准要求，覆盖了该标准下全部常用规格配置，包含A型（圆头）、B型（方头）、AB型（单圆头）三种端部结构形式，适配不同的轴上键槽加工工艺与轮毂安装需求：A型键对应的键槽采用盘铣刀加工，键在槽中固定良好，应用场景最广；B型键对应的键槽采用指状铣刀加工，键的应力集中更小，适合轴径较大、传递扭矩较高的传动位置；AB型键则多用于轴端位置的滑移连接，单端圆头结构可避免轴端键槽的应力集中问题，同时方便轮毂从轴端装配。

　　从设计逻辑来看，这类标准键的建模核心在于严格匹配标准规定的截面尺寸、端部圆角、倒角公差，避免出现安装干涉问题。建模过程中首先以标准规定的键宽b为基础基准，对应匹配不同轴径区间的键高h、有效工作长度L，所有规格的尺寸公差均遵循机械设计手册中滑键连接的公差配合要求：键与轴上键槽采用较紧的过渡配合，保证键本身固定在轴槽内不会随轮毂窜动；键与轮毂键槽采用间隙配合，保证轮毂滑移时无卡滞，同时不会因间隙过大导致传动时出现冲击、反向回程间隙过大的问题。

　　实际工程应用中，这类羽毛键的安装边界需要重点关注几个维度：首先是轴上键槽的深度，必须严格匹配对应规格键的高度尺寸，保证键装入轴槽后露出的高度与轮毂键槽深度匹配，避免出现轮毂装配后顶隙过大或压装过紧的问题；其次是键的长度选择，需要匹配轮毂的滑移行程，保证轮毂在整个轴向移动范围内，键与轮毂键槽的啮合长度不低于标准规定的最小接触长度，避免局部压应力过大导致键面压溃、键槽变形；另外，键的端部圆角与键槽端部的圆角需要匹配，避免装配时出现尖角干涉，尤其是A型圆头键的圆弧半径，需要与盘铣刀加工的键槽端部圆弧完全一致，保证键可以完全贴合槽底，受力均匀。

　　不同于定制化的非标准连接件，这类标准滑键的三维模型在设计选型阶段的实用性极强，结构工程师在做轴系设计时，可以直接调用对应规格的模型装入装配体，快速完成键连接的干涉检查、配合间隙验证，不需要重复绘制标准件模型，大幅提升设计效率。同时，全配置的模型库可以覆盖从微型精密仪器的小直径轴，到重型传动设备的大直径轴的不同使用需求，不同规格的键的承载能力经过标准校验，可传递的扭矩范围覆盖极广，能够满足绝大多数常规机械传动的滑键连接需求。

　　在实际工况中，这类羽毛键的失效形式主要为工作面的压溃磨损与剪切破坏，因此在选型时除了匹配尺寸，还需要根据传递的扭矩、滑移频率、冲击载荷情况选择对应的材料与热处理方式，常规工况下采用45号钢调质处理即可满足需求，重载、高滑移频率的工况则需要选用合金结构钢并做表面淬火处理，提升键面的硬度与耐磨性。建模时也充分考虑了不同工况下的结构细节，所有锐边均做了标准要求的小倒角处理，避免装配时划伤操作人员、刮伤键槽配合面，同时去除锐边的应力集中点，提升键的抗疲劳载荷能力。

　　对于三维建模从业者而言，这类标准件的建模重点不在于复杂的曲面结构，而在于对标准规范的精准还原、对实际安装工况的细节考量，每一个尺寸、每一处倒角、每一个圆角都需要有对应的标准依据与工程实际意义，不能随意绘制形状忽略公差与配合要求，否则模型装入装配体后会出现干涉、无法安装等问题，失去三维模型在设计阶段的验证价值。
