推拉式手动快速夹紧工装夹具结构

　　这款推拉式手动夹紧件是工装治具领域应用极广的标准快夹结构，在小型工件装配、焊接定位、检具装夹、电子产品组装工位上十分常见，尤其适合需要沿轴向直线施压、装夹行程固定的作业场景，比如PCB板测试工位的载具压紧、小型五金件焊接时的侧向顶紧、塑胶件装配时的对位固定，相比螺纹旋紧的夹紧方式，它的操作行程更短，扳动一次手柄即可完成夹紧与松开动作，能大幅降低工位操作的重复劳动强度，提升单工位作业效率。从结构设计逻辑来看，这款夹钳采用了肘节过死点的力学自锁原理，手柄扳动到夹紧位置时，内部连杆机构越过力学死点，即便承受工件的反向顶推力，夹钳也不会自行松脱，无需额外增加锁止结构就能保证装夹的可靠性，这也是快速夹钳区别于其他手动夹紧件的核心设计点。

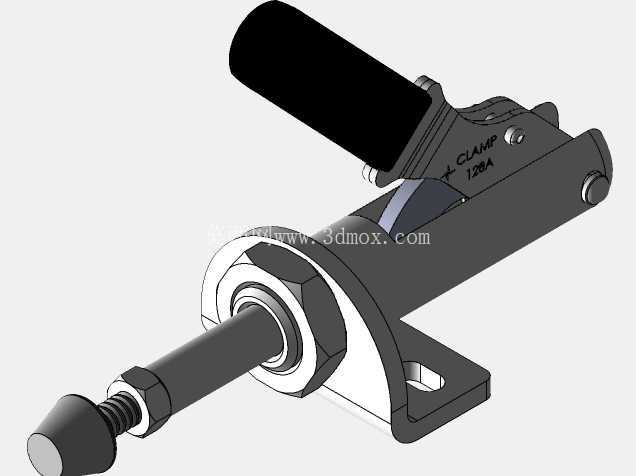

　　整个夹钳的主体采用悬臂式安装法兰结构，法兰底座上开有两个长圆形安装孔，安装时可以根据工位的实际布局微调固定位置，不需要极高的安装孔位加工精度就能完成装配，适配不同厚度的安装板，安装边界的容错率较高，适合在非标工装的搭建中快速部署。夹头部分采用可调式螺杆设计，螺杆前端带有橡胶压头，既可以通过旋转螺杆调整实际的夹紧行程，适配不同厚度或者不同装夹深度的工件，橡胶压头还能避免刚性接触刮伤工件表面，对于表面处理要求高的塑胶件、阳极氧化五金件、印刷电路板这类易刮伤工件十分友好，不会在装夹过程中留下压痕或者划伤。手柄部分采用全包覆的工程塑料握套，握持时的摩擦力足够，即便手上沾有少量油污或者切削液，也能稳定扳动手柄，不会出现打滑的情况，握套的外形贴合人手握持的弧度，长时间重复操作也不容易产生手部疲劳。从结构细节来看，夹钳的滑动轴部分采用了衬套导向结构，推拉动作的同轴度有保障，长期重复使用也不会出现轴体偏磨、卡滞的问题，内部的连杆铰接点都采用了铆接固定的销轴，配合间隙控制合理，既没有过大的旷量影响夹紧精度，也不会因为间隙过小导致动作卡涩。

　　在实际选型应用中，这类夹钳通常需要根据所需的夹紧力、装夹行程来匹配对应型号，这款属于中小推力的推拉式夹钳，适合夹紧力需求在几十公斤级的轻型装夹场景，安装时需要注意法兰面与工件受压面的平行度，避免螺杆伸出时出现偏斜，导致压头与工件接触不均，影响夹紧稳定性。在三维建模过程中，这类标准件的建模需要重点关注几个核心尺寸的准确性：首先是安装法兰的孔位间距、安装孔的尺寸与位置公差，这直接关系到夹钳能不能顺利装配到工装板上；其次是手柄的开合角度、夹紧状态下的螺杆伸出长度、松开状态下的退回行程，这部分尺寸会影响工装的操作空间设计，如果预留的操作空间不足，会导致手柄扳动时与周边结构产生干涉；另外夹头螺杆的调节范围、压头的尺寸也需要准确还原，方便设计工装时提前核算装夹的适配范围。

　　这类手动夹钳的结构看似简单，但每个铰接点的位置、连杆的长度比例都经过力学优化，建模时如果随意调整连杆的尺寸比例，很容易导致自锁失效，模拟动作时会出现夹不紧或者扳动手柄阻力过大的问题，所以还原结构的力学逻辑比单纯复刻外形更重要。在非标自动化设备的手动上料工位、手工装配线的定位工装上，这类推拉式夹钳的使用频率非常高，相比气动夹紧元件，它不需要接入气源，部署灵活，成本更低，而且不会因为气源压力波动影响夹紧力，在小批量生产、频繁换型的生产场景下，适配性比气动夹紧方案更强。设计工装时，通常会将多个这类夹钳组合使用，从不同方向对工件进行定位夹紧，比如在小型壳体的装配工装上，侧面布置两个推拉夹钳限制工件的水平位移，上方搭配垂直式夹钳限制垂直方向的窜动，就能实现工件的完全定位，不需要复杂的动力回路，结构简单可靠，后期维护也十分方便，只需要定期在铰接点和滑动轴位置添加少量润滑脂，就能保证长期稳定使用，很少会出现故障。
