行星齿轮组传动结构三维设计

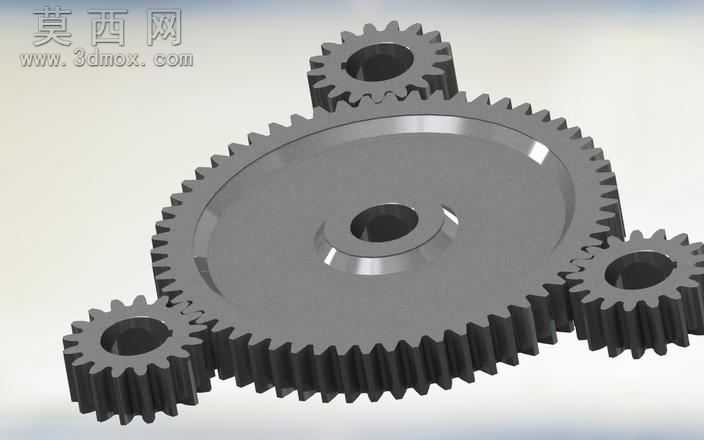

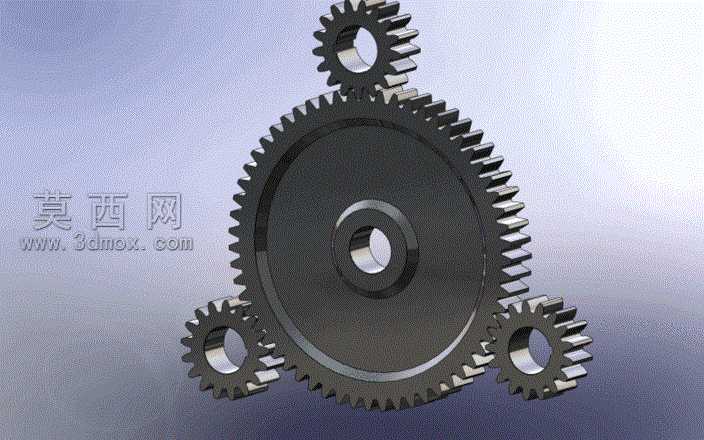

本作品为行星齿轮传动组件的三维建模设计，整体采用SolidWorks 2014 SP1版本完成全参数化建模流程，建模过程中严格遵循机械设计手册中行星齿轮传动的模数、压力角、齿顶高系数等核心参数规范，保证各齿轮部件的啮合精度符合实际工业应用标准。建模阶段首先完成中心太阳轮的参数绘制，通过渐开线齿廓的精准生成，确保齿形轮廓的顺滑度与啮合匹配度，随后完成三个均匀分布的行星齿轮建模，每一个行星轮的齿形参数均与太阳轮、内齿圈的参数形成精准匹配，避免出现传动干涉问题。行星架作为核心承载部件，建模时重点优化了支撑臂的结构强度，通过合理的圆角过渡与壁厚设计，在保证整体轻量化的同时提升结构刚性，三个行星轮的安装轴孔位置采用圆周阵列方式生成，孔位同轴度与位置度公差严格控制在机械设计允许范围内。渲染阶段采用金属磨砂材质赋予所有齿轮部件，还原工业钢制齿轮的真实质感，通过环境光与漫反射光的搭配调整，清晰展现齿面的加工纹理与部件的立体结构，各部件之间的装配关系通过爆炸视图可清晰查看，装配过程中严格按照行星传动的装配逻辑完成配合约束，齿轮副之间添加了机械啮合配合，可实现完整的传动运动仿真。设计思路上围绕行星传动的大传动比、高承载能力特性展开，整体结构紧凑，各部件的尺寸比例经过反复校核，既保证传动过程的平稳性，也兼顾了后续加工制造的工艺可行性，齿宽、轴径、安装孔位等细节尺寸均参考通用行星减速器的行业标准设定，可直接用于教学演示、原理验证以及后续的工程化二次开发。
