倾斜式沥青骨料充足烘干滚筒装置

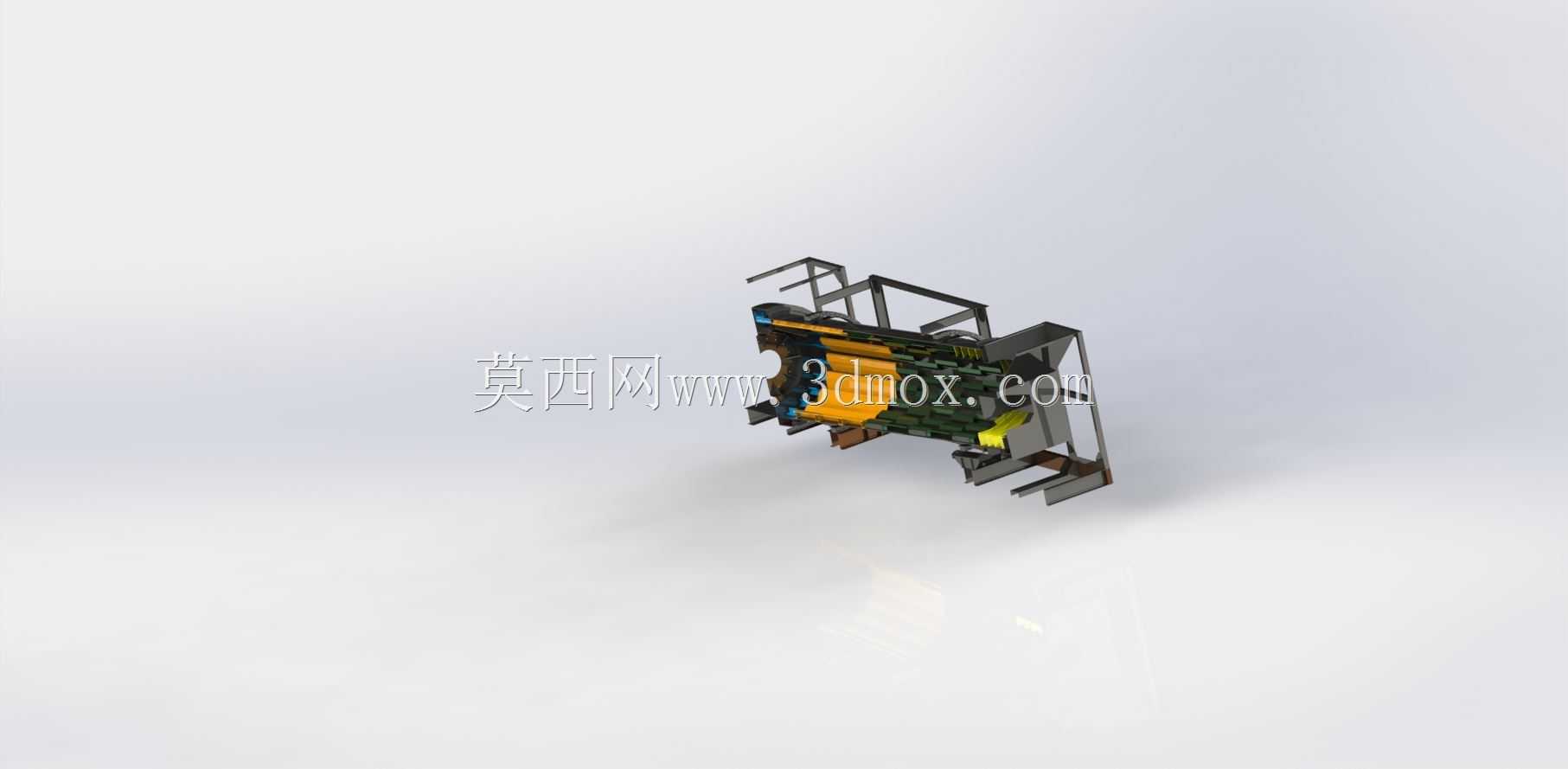

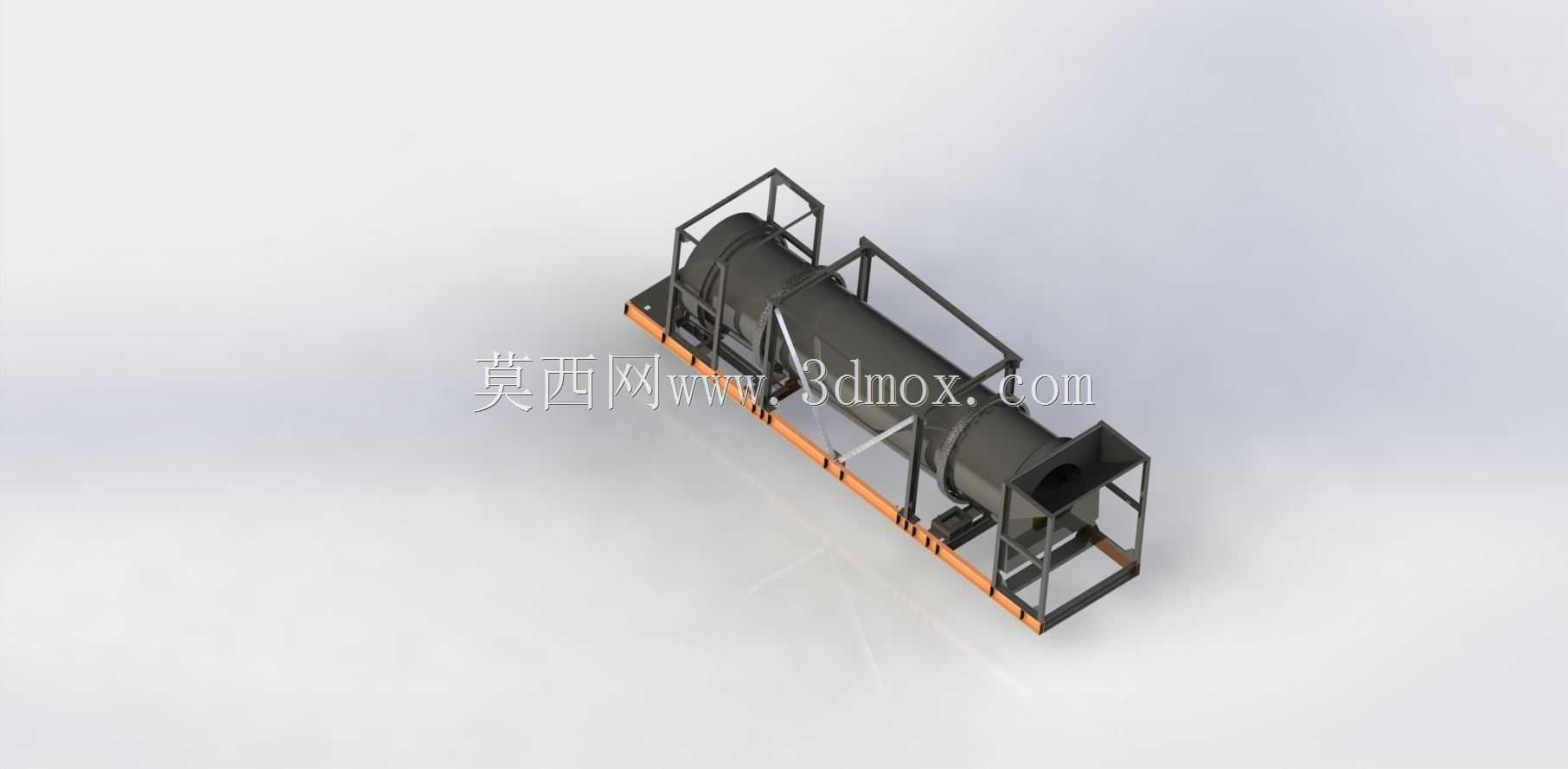

　　这套倾斜布置的滚筒烘干装置，主要服务于沥青拌合站的骨料预处理工序，在道路施工配套的物料处理环节承担核心的加热烘干职能，进场的砂石骨料往往携带自然含水率，若直接进入拌合环节会导致沥青裹附不均、混合料成品孔隙率超标，直接影响路面摊铺后的压实度与使用寿命，因此该装置的运行稳定性直接决定整套拌合系统的出料质量。从结构布局来看，整套装置采用倾斜安装的承托机架，滚筒主体沿进料端向出料端向下倾斜一定角度，依托滚筒自身的转动配合内部导料叶片的推送，让骨料在筒内形成均匀的料幕，与通入的热烟气充分接触完成热交换，蒸发骨料表面及孔隙内的游离水分，同时将骨料升温至后续拌合工序要求的温度区间。

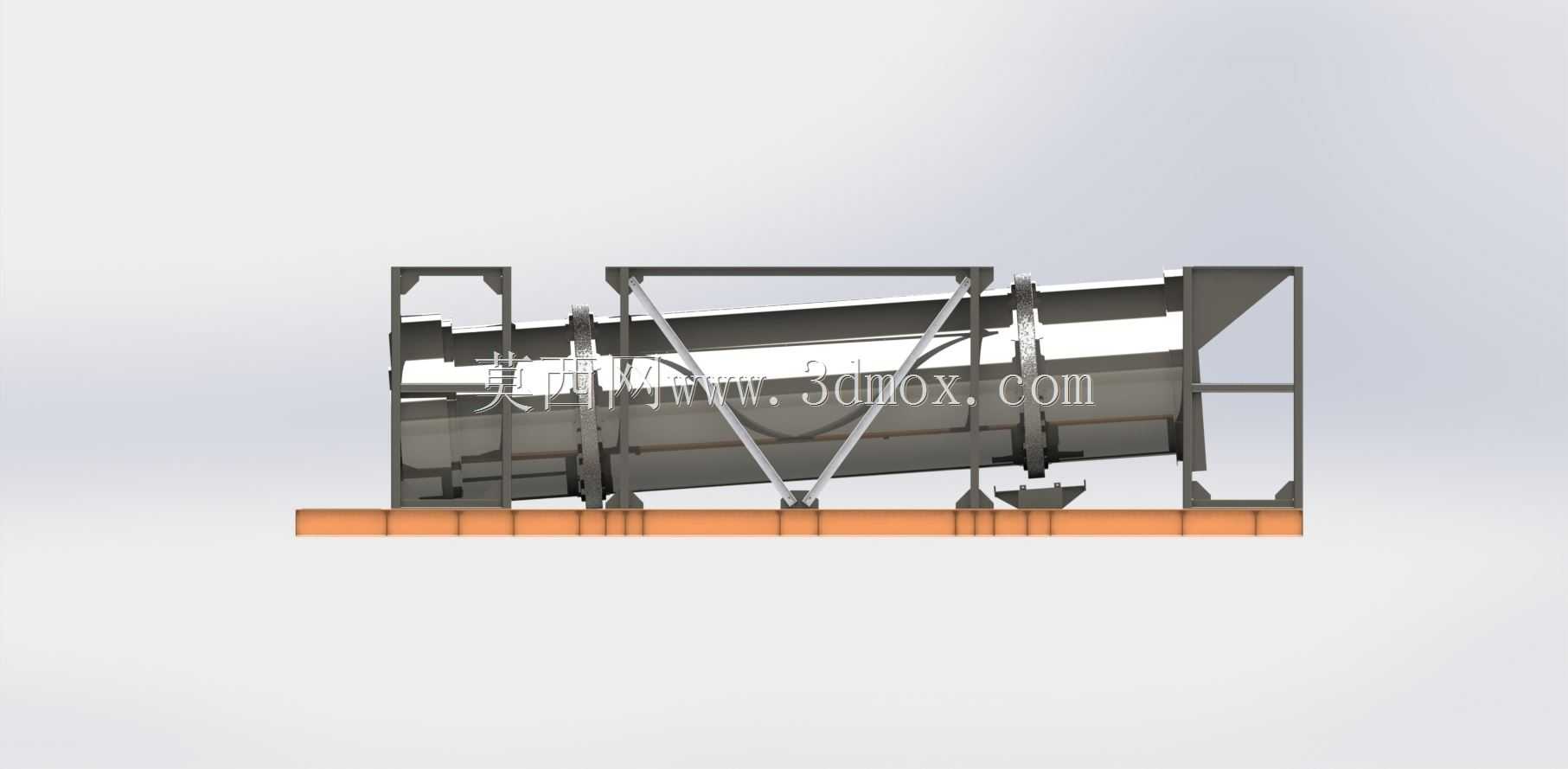

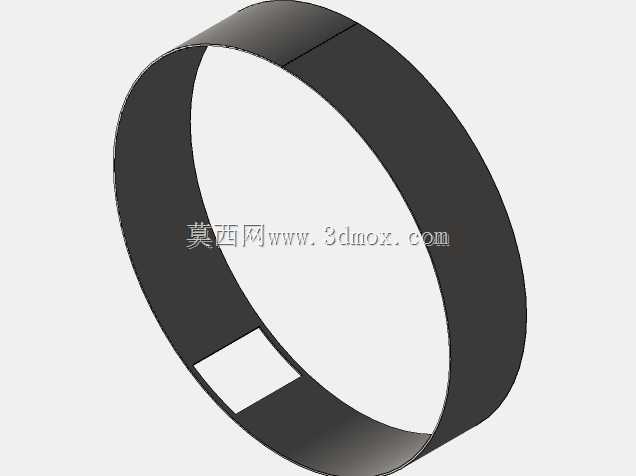

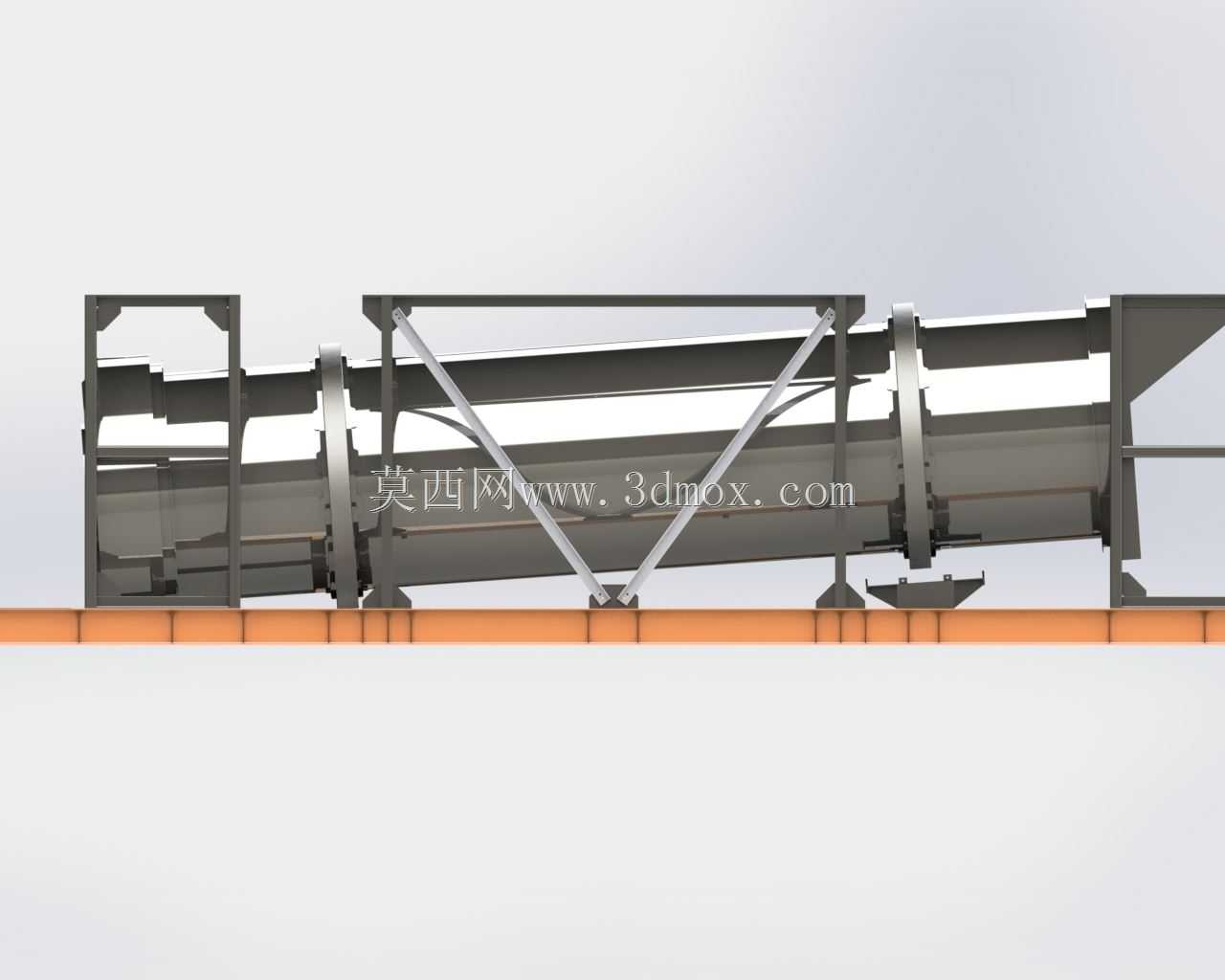

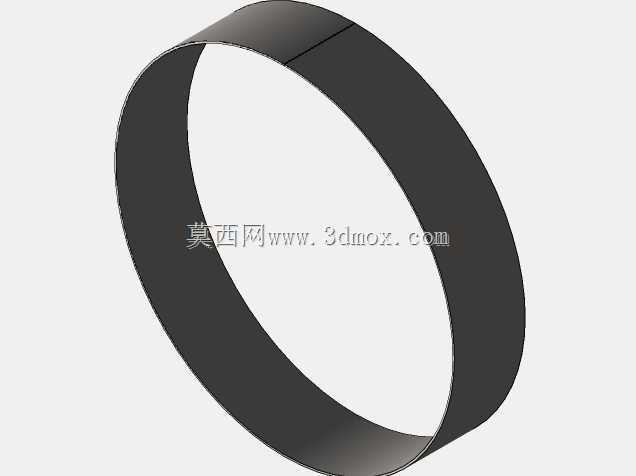

　　设计阶段首先要考虑的是安装边界的适配性，机架的支腿布局需要匹配现场拌合楼的进料口高度差，滚筒的倾斜角度经过反复校核，既要保证骨料在筒内的停留时间满足烘干含水率要求，又要避免倾角过大导致骨料流速过快、烘干不充分，或是倾角过小造成筒内积料、增加驱动系统的负载。滚筒筒体的外部设置有两道滚圈，与机架上的托轮组配合形成回转支撑，挡轮结构限制筒体轴向窜动，避免长期运行过程中筒体移位导致的密封失效、齿轮啮合偏差等问题。

　　筒体内部的导料叶片采用分段式设计，进料端采用螺旋导料结构，快速将进入筒内的湿骨料导入烘干段，避免进料口堵料；中段烘干区采用升举式叶片，随着筒体转动不断将骨料扬起形成均匀料幕，最大化骨料与热烟气的接触面积，提升热交换效率；出料端采用导料槽结构，将烘干完成的骨料顺畅导出至下游输送设备，避免出料段积料卡滞。机架部分采用型钢焊接的桁架结构，在保证整体支撑刚度的前提下尽可能降低自重，斜向支撑的布局经过受力校核，可承受滚筒满负载运行时的动载荷，避免长期运行出现机架变形、托轮偏磨等问题。驱动单元的布置位置经过优化，避开热辐射集中的筒体中段，减少高温环境对驱动部件寿命的影响，同时预留足够的检修空间，方便日常维护时对托轮、滚圈、密封件的检查更换。

　　设备的进出料端均设置有密封结构，减少筒内热量外泄同时避免粉尘外溢，满足现场作业的环保要求，进料端的溜槽角度设计考虑了湿骨料的流动特性，避免黏湿物料挂壁堵料。在三维建模过程中，所有回转部件的配合间隙都按照实际装配公差预留，托轮与滚圈的接触角度、齿轮副的啮合侧隙都还原了实际工程设计的参数，机架的焊接节点、型材拼接位置都按照实际加工工艺建模，可直接用于结构受力仿真、装配干涉检查，也可作为同类型烘干设备改型设计的参考基础，帮助设计人员快速完成方案迭代，减少重复建模的工作量。对于设备选型阶段的技术人员来说，该模型可直观呈现设备的整体布局、安装尺寸边界，方便在项目规划阶段核对现场安装空间，匹配上下游设备的接口位置，提前预判安装过程中可能出现的干涉问题。
