叉车配套可调式重载起重吊臂结构

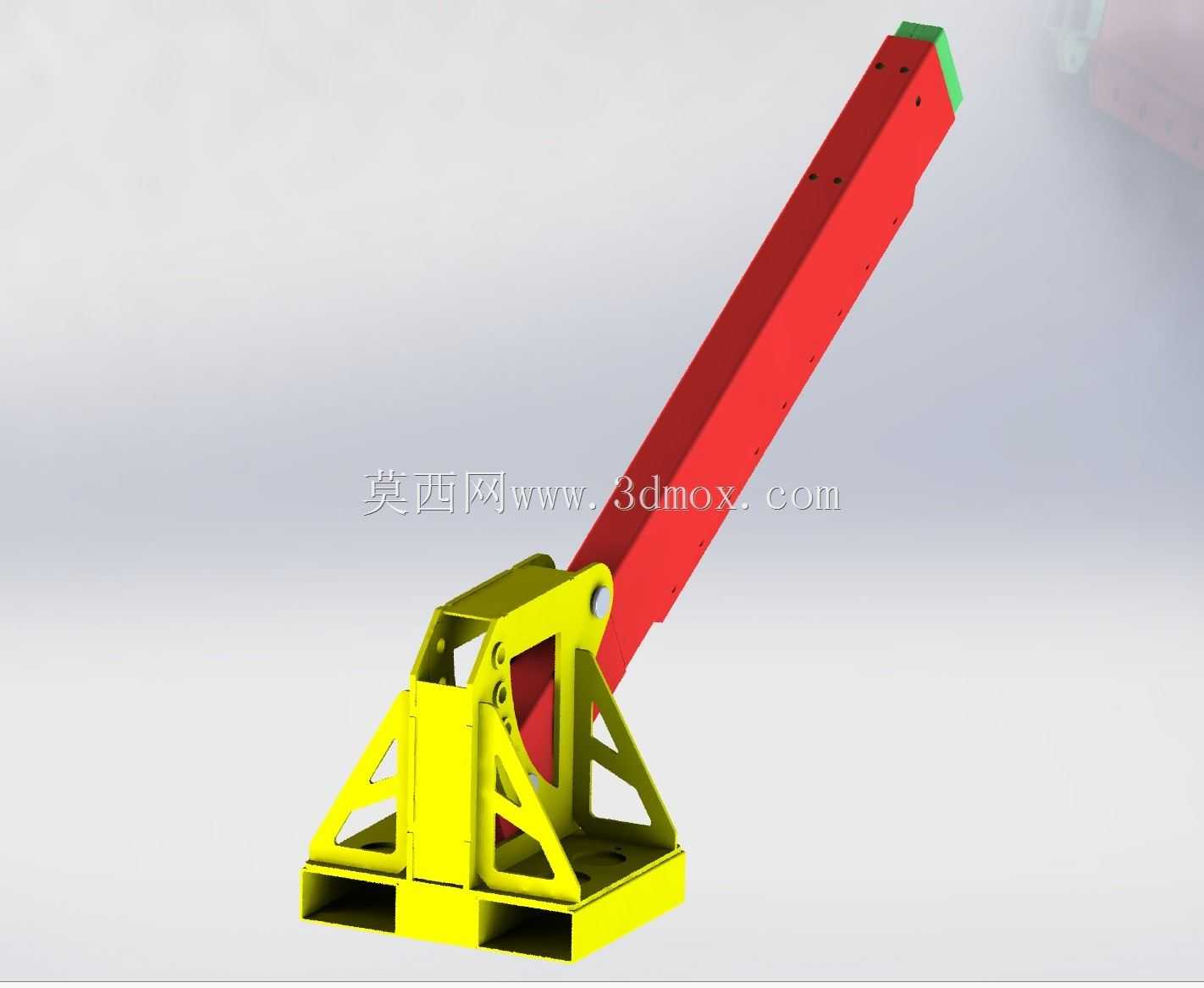

　　在厂区内重型工件周转、仓储高位重型货物码放、设备维修现场重型部件移位这类场景里，常规叉车的货叉只能完成托举搬运作业，遇到需要悬空吊装、跨障碍放置重物的工况时，就需要配套专用的起重吊臂属具来拓展作业能力，这套可调式重载起重吊臂就是针对这类需求设计的叉车配套作业部件。从结构设计逻辑来看，整套吊臂采用分体式装配结构，底部是标准的叉车货叉套接口，作业时可以直接将底座的套孔对准叉车的原有货叉插入，不需要对叉车本体做任何改装，靠货叉的承载结构和底座的限位挡块就能完成固定，安装过程单人即可操作，不需要额外的吊装设备辅助，适配市面上绝大多数额定载荷3吨级的平衡重式叉车。

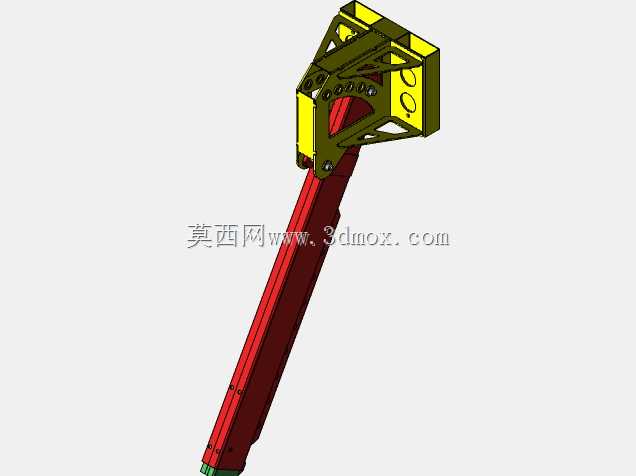

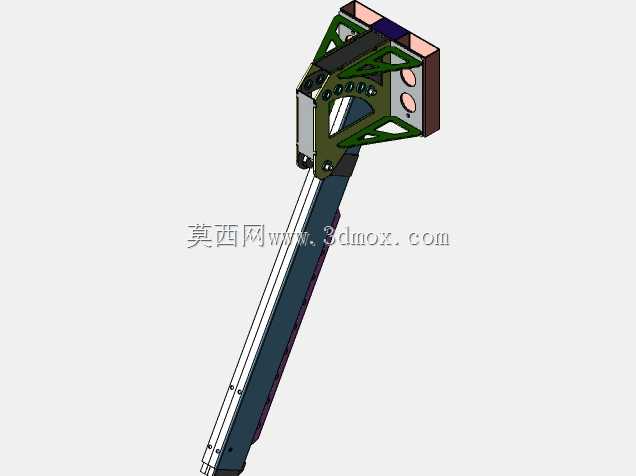

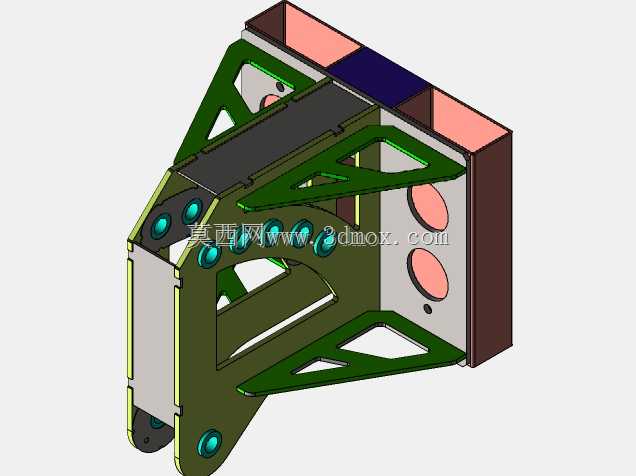

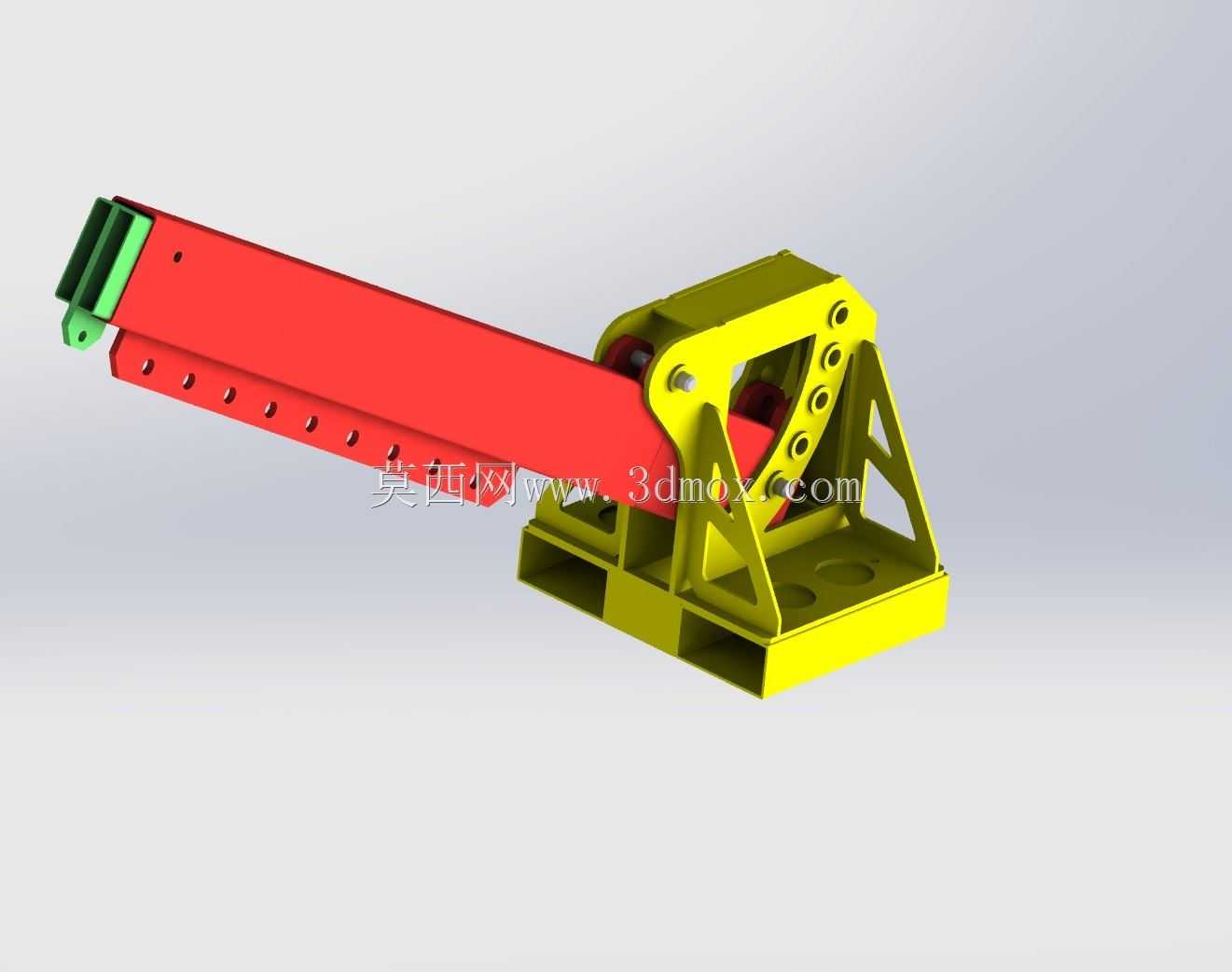

　　吊臂主体采用箱型截面的长臂结构，臂身沿长度方向均匀排布了多组调节销孔，配合铰接支座上的定位销轴，可以根据实际作业的吊装距离、起升高度需求调整吊臂的伸出长度，不同伸出长度对应不同的额定承载上限，最短伸出状态下可承载3000kg的重物，最长伸出状态下适配650kg的远端吊装载荷，覆盖了绝大多数厂区内日常吊装作业的载荷区间。铰接支座部分采用三角加强筋的焊接结构，支座与底座之间采用大直径铰接销轴连接，同时支座上设置了多组角度定位孔，可以根据作业需求调整吊臂的仰角，配合叉车本身的门架起升高度，实现不同高度、不同水平距离的重物吊装就位，比如在设备维修作业中，可以跨过设备周边的防护栏、管线等障碍物，将重型零部件直接吊至设备安装位，不需要额外调用大型汽车吊，大幅降低小范围吊装作业的成本。

　　底座部分采用厚钢板焊接成型，底部的货叉套内部设置了耐磨衬板，减少反复插拔货叉过程中的结构磨损，底座上平面与铰接支座的连接位置做了局部加厚处理，分散吊装作业时的集中载荷，避免长期重载作业出现结构变形。吊臂的最前端设置了标准的吊耳安装位，可以根据作业需求换装不同规格的卸扣、吊钩，甚至可以加装电动葫芦实现小范围的垂直起吊调整，适配不同类型的吊装索具。从安装边界尺寸来看，整套吊臂收拢状态下的长度控制在1.2米以内，宽度与标准3吨叉车的货叉外侧间距匹配，不会超出叉车本身的车身宽度，在厂区狭窄通道内通行时不会出现额外的干涉问题；吊臂最大仰角状态下，前端最高起升高度可以在叉车原有最大起升高度的基础上额外提升0.8米左右，满足高位货架的顶层重型货物吊装码放需求。

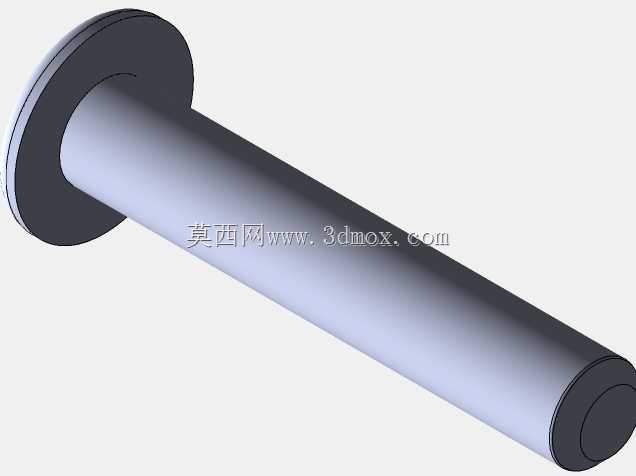

　　在结构强度校核层面，所有受力焊缝都采用全熔透焊接工艺，臂身主体采用低合金高强度结构钢制作，铰接销轴采用调质处理的合金结构钢，所有连接孔位都做了铰孔加工，保证销轴装配的同轴度，减少作业过程中的结构晃动。在实际作业过程中，这套吊臂可以替代小型随车吊完成厂区内短距离的重型工件吊装转运，比如机加工车间内的重型模具周转、仓储区域的重型设备移位、厂区基建过程中的小型构件吊装，不需要额外配置专用吊装设备，只需要在现有叉车上加装这套属具就能快速切换作业模式，大幅提升叉车的设备利用率。不同于市面上常见的简易焊接吊臂，这套结构在铰接位置做了多重限位设计，当吊臂调整到对应角度和伸出长度时，定位销轴可以同时承受剪切力和拉力，避免作业过程中销轴脱出的风险；臂身的调节销孔位置都做了局部镶套处理，减少反复调整销孔位置带来的孔位磨损，延长结构的使用寿命。吊臂末端的配重平衡结构也做了优化设计，当吊臂伸出较长距离吊装轻载货物时，底座的自重和与货叉的锁紧结构可以抵消前端的倾覆力矩，不需要额外增加配重块，保证叉车作业时的稳定性。
