电动托盘车用旋转适配承载装置

　　在车间内部工序间物料转运、仓储线边短驳作业场景里，常规电动托盘车的货叉只能沿固定方向托取标准托盘，遇到需要调整物料朝向、非标准工装承载件转运的工况时，往往需要人工反复调整物料位置，或是额外借助辅助转向工装，作业效率低且存在人工搬抬的安全隐患。这款适配电动托盘车的旋转适配装置，正是针对这类非标准化转运需求设计的配套承载结构，可直接搭载在常规电动托盘车的货叉上方，无需对原有托盘车结构做破坏性改装，就能拓展托盘车的作业适配范围。

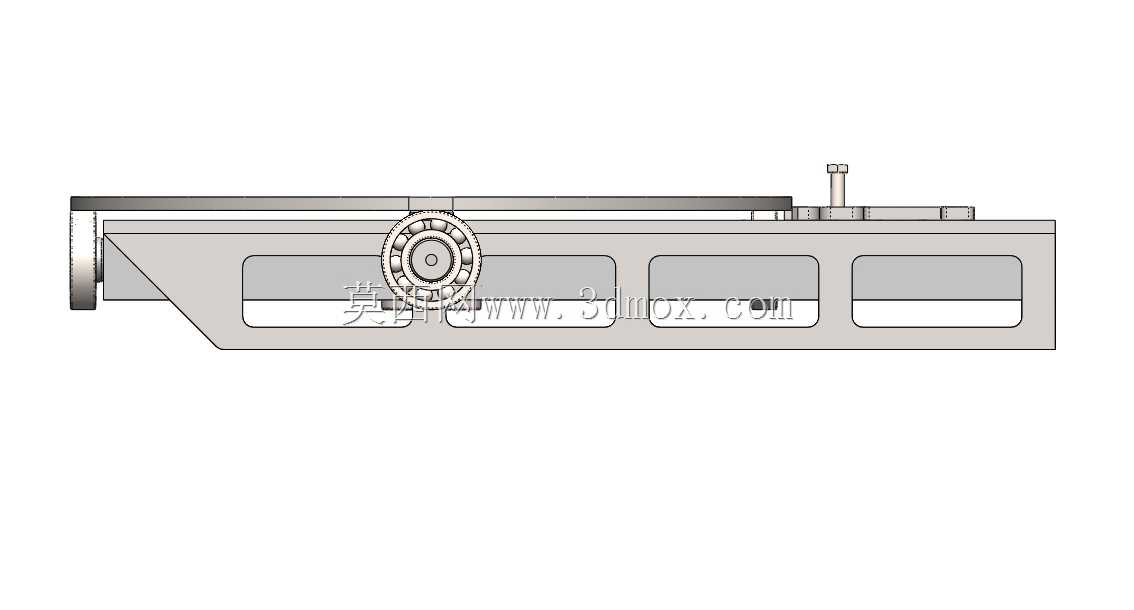

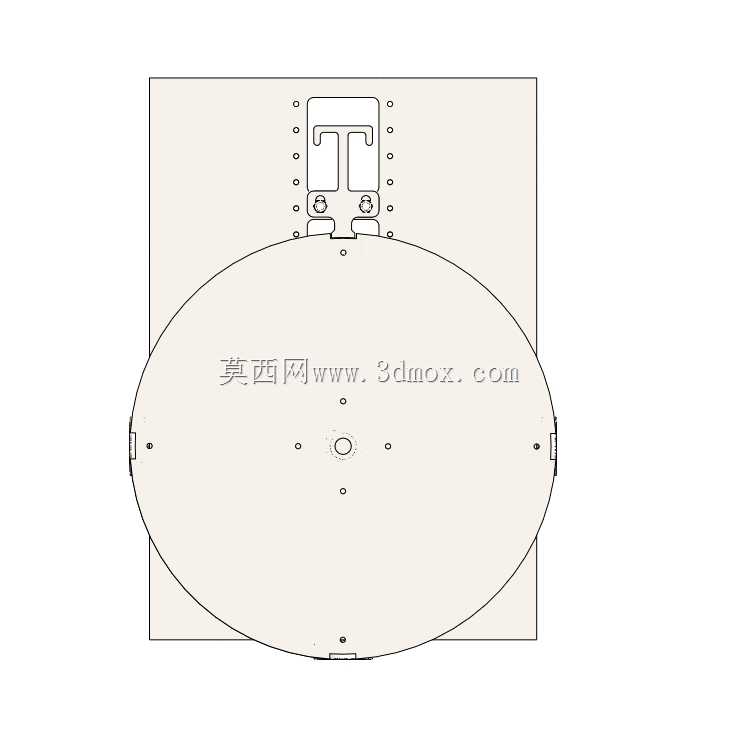

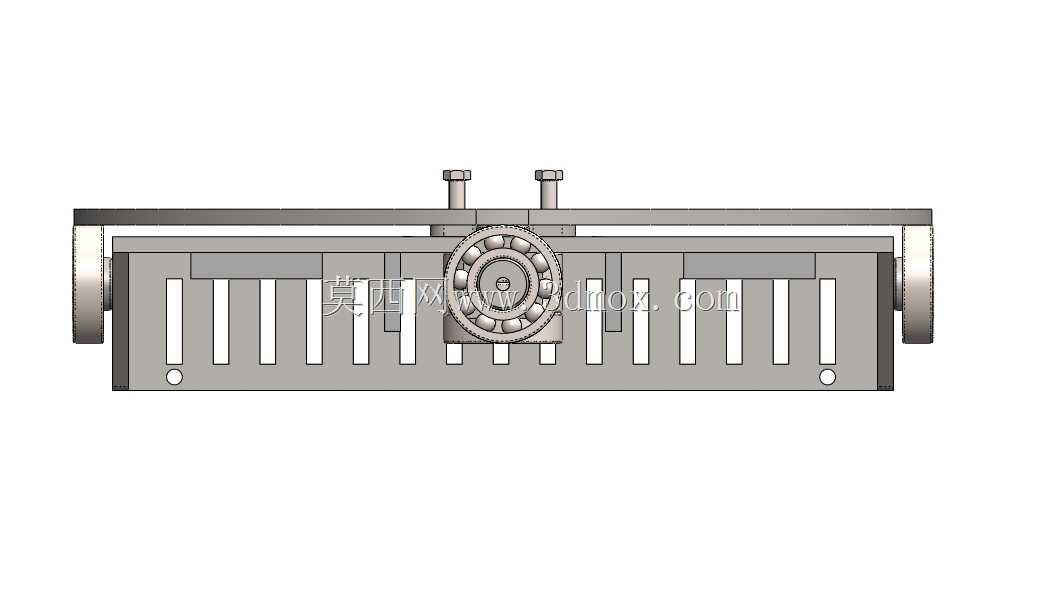

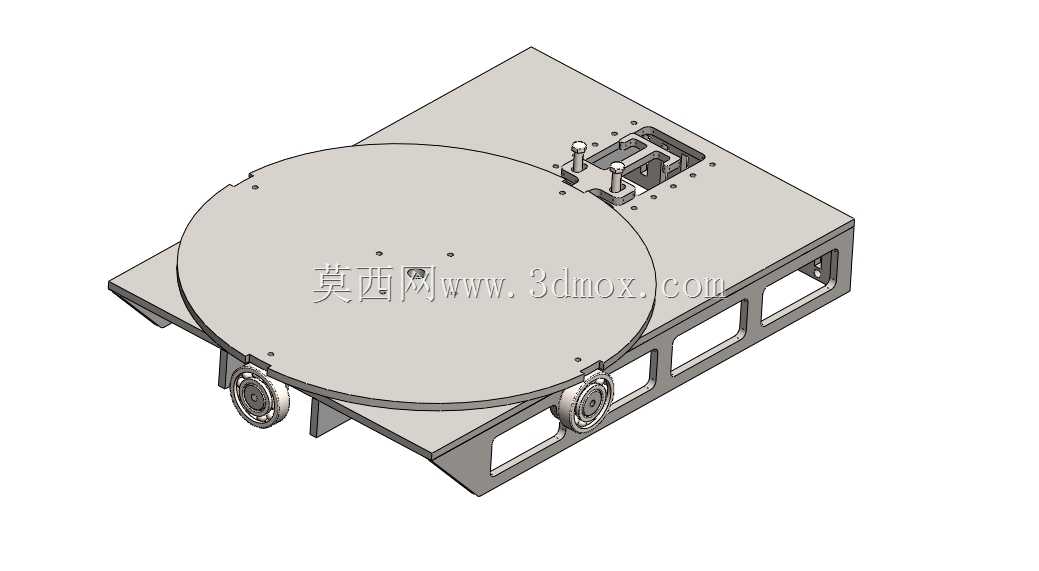

　　从结构功能来看，装置主体分为下部承载框架与上部旋转台面两部分，下部框架采用镂空式箱型焊接结构，侧面预留的矩形镂空既可以降低整体自重，也能作为货叉插入的定位槽，使用时将托盘车货叉完全插入框架两侧的镂空槽内，依靠货叉与框架内壁的摩擦力以及重力作用实现固定，不需要额外的锁止附件，安装与拆卸都可以在数秒内完成，适配绝大多数额定载重1.5吨以内的步行式电动托盘车的货叉尺寸边界。上部旋转台面为大直径圆形平板结构，台面表面做了平整化处理，可直接放置工装板、周转箱或是非规则外形的加工工件，台面与下部框架之间布置了回转支撑结构，配合侧边的阻尼限位组件，既可以实现360度顺畅旋转，也能在调整到目标角度后保持位置固定，不会在转运过程中出现台面自行偏转的问题。

　　设计过程中优先考虑了车间作业的实际耐用性需求，下部框架的边角位置做了圆弧过渡处理，避免在狭窄通道穿行时刮蹭周边货架或是设备，框架底部两侧加装的辅助支撑滚轮，在装置脱离托盘车放置时可以直接作为小范围移动的承载轮，不需要额外吊装搬运，单人即可推动调整放置位置。旋转台面的边缘布置了多个沉头安装孔，可根据实际使用需求加装挡边、夹具定位座等附件，适配不同外形工件的固定需求，比如在转运小型焊接组件时，可以在台面上加装快速夹钳，直接将工件定位在台面上，转运到焊接工位后直接旋转台面调整焊接角度，不需要反复拆卸工件。

　　从安装边界来看，下部框架的内槽宽度适配常规托盘车685mm的标准货叉外宽，槽内高度预留100mm的余量，可兼容不同厚度的货叉，上部旋转台面的直径设置为800mm，既可以覆盖绝大多数标准周转箱的底部尺寸，也不会因为直径过大导致在狭窄通道内转弯时出现刮碰，整体装置的空载自重控制在45kg以内，单人即可完成抬举安装，不会给托盘车带来过多的额外负载。在实际产线应用中，这类旋转适配装置尤其适合机加工车间的工序间转运，比如将加工中心完成的工件转运到质检工位时，质检人员不需要绕着工件走动，直接旋转台面就可以完成各个面的外观检测，在装配工位使用时，作业人员可以随时旋转台面上的工件，调整到最适合装配的作业角度，减少作业人员的无效走动，降低作业疲劳度。

　　结构细节上，回转支撑部位采用了密封式设计，可阻挡车间内的金属切屑、灰尘进入旋转副，延长维护周期，日常使用只需要定期在注油孔加注润滑脂即可，不需要复杂的拆解维护。下部框架的底部做了加强筋焊接处理，在额定承载500kg的工况下，框架的形变量控制在0.5mm以内，不会因为长期承载出现框架变形导致货叉卡滞的问题。台面的旋转阻尼力可以通过侧边的调节螺栓调整，根据承载工件的重量调整阻尼大小，避免轻载时旋转过旷、重载时旋转阻力过大的问题。在仓储分拣场景使用时，这款装置也可以配合拣货车使用，将多个分拣料箱放置在旋转台面上，拣货人员不需要侧身或是移动脚步，旋转台面就可以拿取不同料箱内的货品，提升分拣作业的效率。
