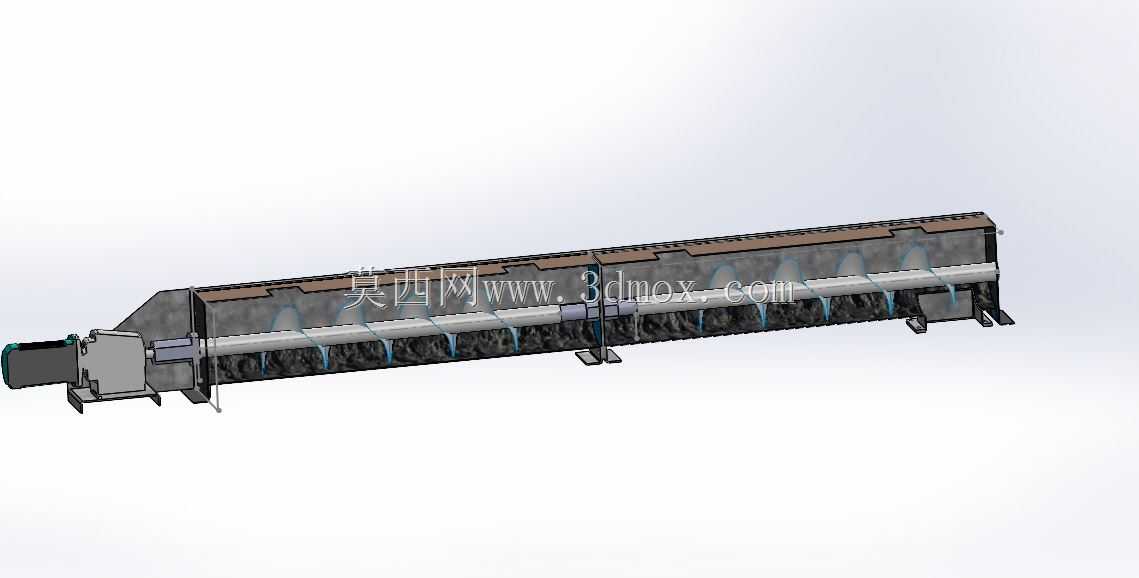

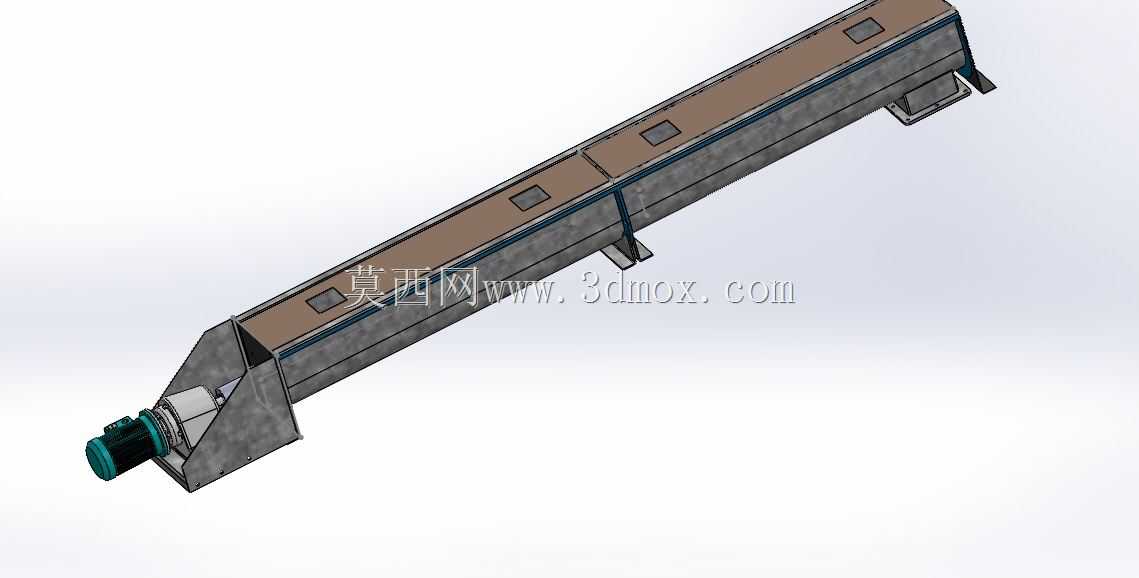

倾斜式槽型螺旋给料输送设备结构

　　这款螺旋输送结构的设计，最初是针对散状物料的密闭输送需求展开的，在粮食加工、建材生产、化工粉体输送、污水处理站污泥转运等场景中，这类设备的应用占比极高，尤其是在需要控制粉尘外溢、减少物料洒落的生产环节，槽式螺旋结构相比敞开式皮带输送有着天然的适配性。从实际使用场景来看，该结构可适配水平或小角度倾斜的安装工况，倾斜布置时可完成一定高度差的物料提升，单段输送长度可根据现场工况调整，常规布置下进料端设置在槽体尾部上方，出料口可根据接料设备位置在槽体底部任意位置开设，适配不同生产线的布局需求。

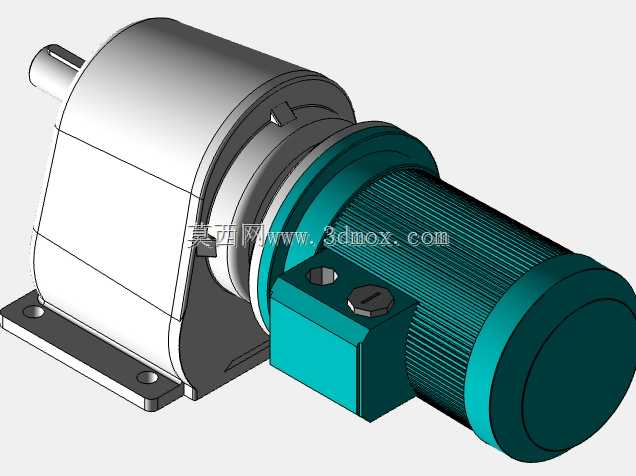

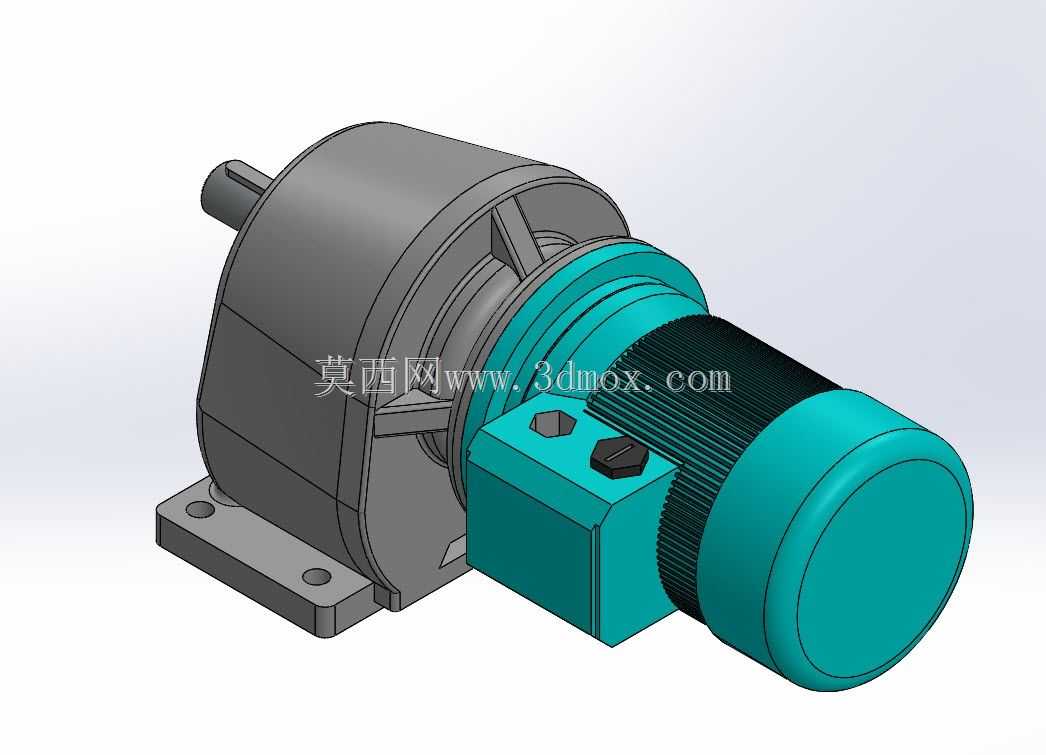

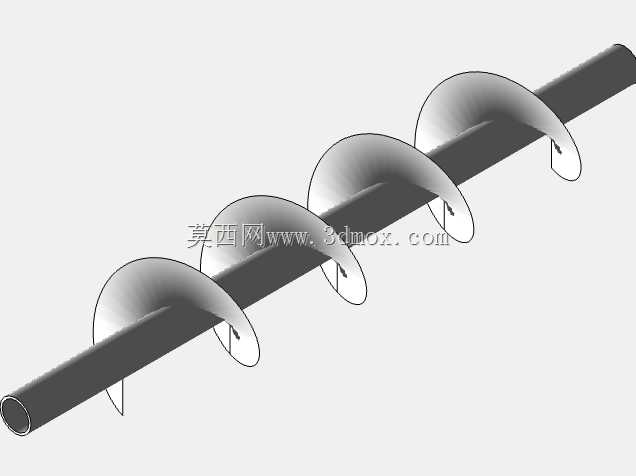

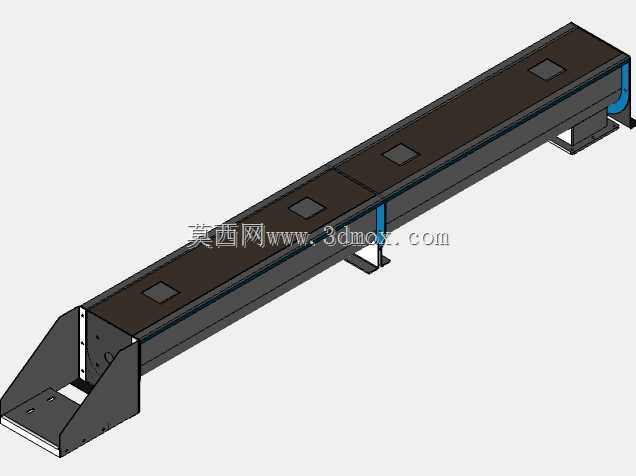

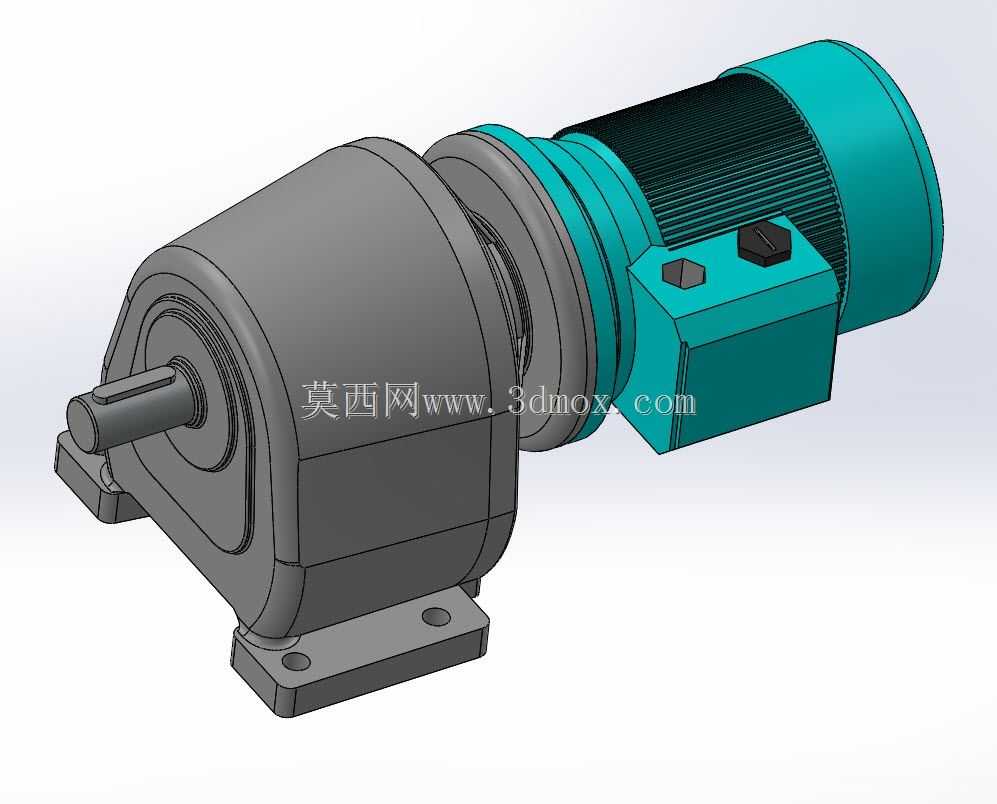

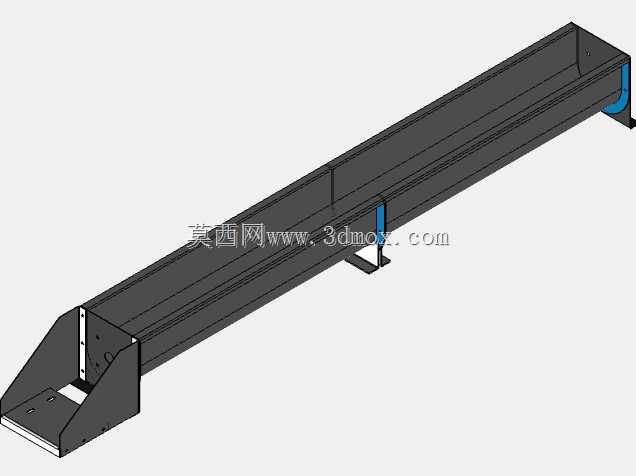

　　从功能特性上看，该结构采用U型封闭槽体设计，槽体上方设置可快拆的检修盖板，日常运行时盖板封闭可避免粉状、颗粒状物料在输送过程中产生粉尘飞扬，也能防止外部杂物落入输送腔影响设备运行；槽体内部的螺旋叶片采用连续满面式结构，针对不同物料特性可调整叶片螺距，输送流动性较好的颗粒物料时采用等螺距设计，输送易粘结的湿状物料时可适当加大螺距并在叶片边缘加装刮料条，减少物料粘附在槽体内壁的情况。驱动端设置在槽体的高位侧（倾斜布置时），采用直联减速电机通过联轴器与螺旋主轴连接，相比链传动结构，直联结构的传动效率更高，日常维护点更少，同时驱动端设置有止推轴承，可承受螺旋输送物料时产生的轴向反力，避免主轴窜动。尾部设置有尾端轴承座，采用带密封的外装式轴承设计，避免物料进入轴承造成磨损，同时尾端设置有螺旋张紧调整结构，可补偿主轴长期运行产生的轴向窜动间隙。

　　设计过程中，首先需要明确输送物料的堆积密度、粒径、含水率、磨琢性等核心参数，这些参数直接决定螺旋叶片的厚度、主轴直径、驱动功率的选型：比如输送水泥、矿粉这类磨琢性较强的物料时，螺旋叶片需要采用耐磨钢板制作，厚度比普通粮食输送用叶片加厚2-4mm，主轴直径也需要根据输送长度放大1-2个规格，避免长距离输送时主轴产生挠曲变形；槽体的宽度需要匹配螺旋直径，常规螺旋直径与槽体内部宽度的间隙控制在5-10mm，间隙过小容易造成叶片与槽体卡滞，间隙过大则会残留过多物料无法输送，长期堆积后会造成设备负载增大。

　　安装边界方面，该设备的安装基础需要保证水平度误差不超过1/1000，倾斜布置时倾角一般不超过20°，倾角过大会造成物料在槽体内下滑，降低输送效率；槽体的支腿间距根据螺旋直径设置，一般间隔1.5-2m设置一组支撑支腿，支腿与地面基础采用膨胀螺栓固定，避免设备运行时产生振动移位；进料口需要与上游给料设备的出料口做软连接，避免硬连接造成设备振动传递到上游设备，同时软连接可补偿安装时的位置误差；驱动端需要预留足够的检修空间，至少留出0.8m的操作距离方便后期维护减速电机、更换密封件。

　　结构细节上，槽体段之间采用法兰连接，法兰之间加装密封橡胶垫，保证整个输送腔的密闭性；螺旋叶片与主轴采用连续焊接，焊接后需要做整体动平衡校正，避免高速运行时产生振动；每个槽体段的底部可根据需求设置清料口，方便设备长期停机时清理槽内残留物料，避免物料板结后下次启动造成负载过大；盖板与槽体采用搭扣连接，无需工具即可快速打开，方便日常检查螺旋叶片磨损情况、清理卡入的杂物。在实际选型建模时，还需要考虑物料的进料方式，如果是采用料仓直接进料，需要在进料口位置设置缓冲板，避免物料直接冲击螺旋叶片造成叶片变形；如果是计量给料场景，可在螺旋驱动端加装变频调速模块，通过调整主轴转速来控制物料输送量，实现定量给料的功能。
