堆叠箱体逐件滑落输送移位机构

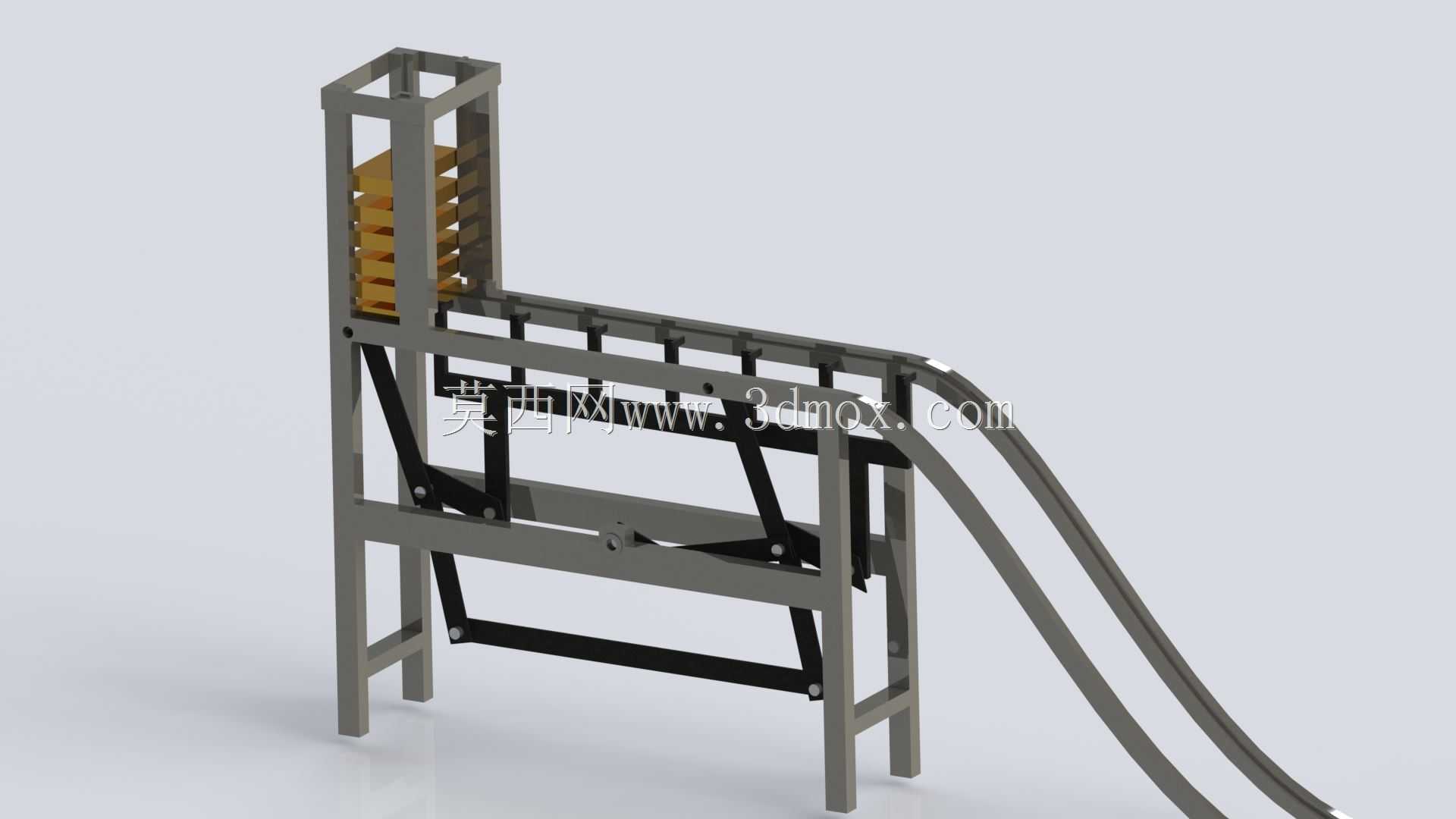

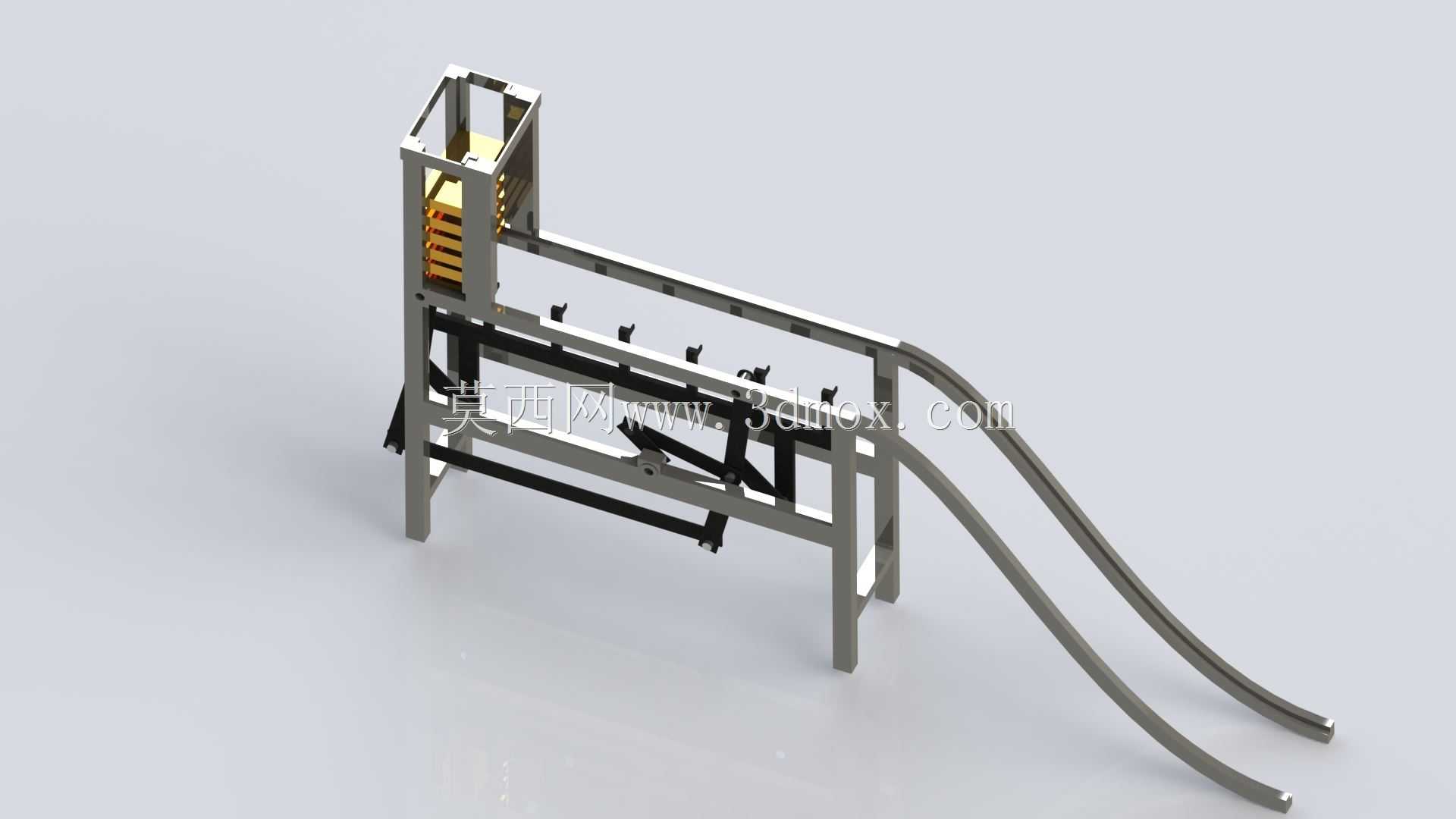

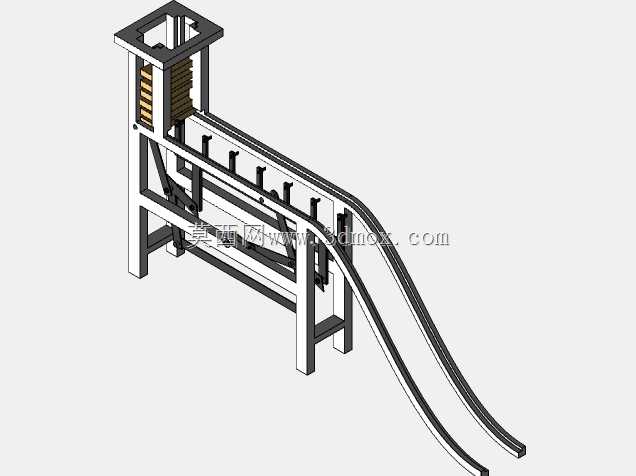

　　这套机构主要面向包装后段、小件仓储分拣、零部件装配线的箱体类物料转运场景，解决堆叠存放的箱体需要逐件分离、平稳输送到下一工位的实际需求，在轻工产品包装线、电子配件周转、小型五金件装箱后的工位衔接环节都能适配。从结构布局来看，左侧设置立式堆叠料仓，料仓采用方管焊接框架结构，内部可容纳多层叠放的标准箱体，料仓底部设置联动式托料与拨料组件，不需要额外配置顶升动力，依靠横移架的往复动作就能完成最底层箱体的托放分离，避免上层箱体直接压在待输送工件上造成卡滞。

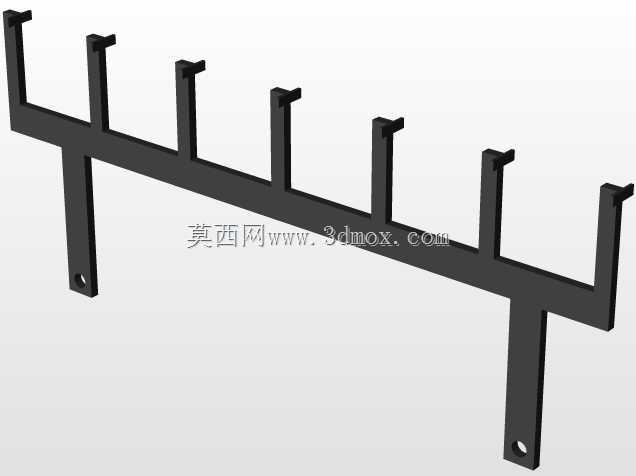

　　料仓下方的横移导轨采用平行双轨布局，拨料爪等间距安装在横移架上，每一次往复行程刚好将单组箱体推送至倾斜料道的入口位置，拨料爪的高度经过匹配设计，仅能接触最底层箱体的侧壁，不会剐蹭上层堆叠的工件，从根源上避免叠料、刮箱的问题。倾斜布置的双滑道采用圆弧过渡衔接，滑道的间距根据箱体的宽度尺寸做了适配，箱体从横移工位进入滑道后，依靠自身重力沿滑道下滑，滑道末端做了圆弧收边处理，避免箱体滑落末端时出现磕碰变形，滑道的倾斜角度经过反复校核，既保证箱体下滑速度平稳不会过快冲落，也不会因为角度过小出现卡滞停滑的情况。

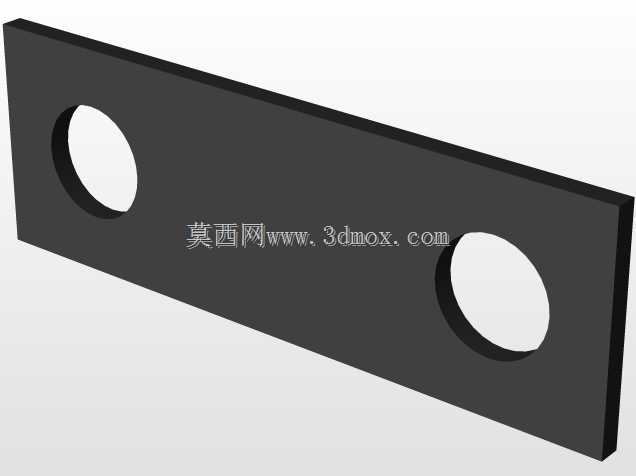

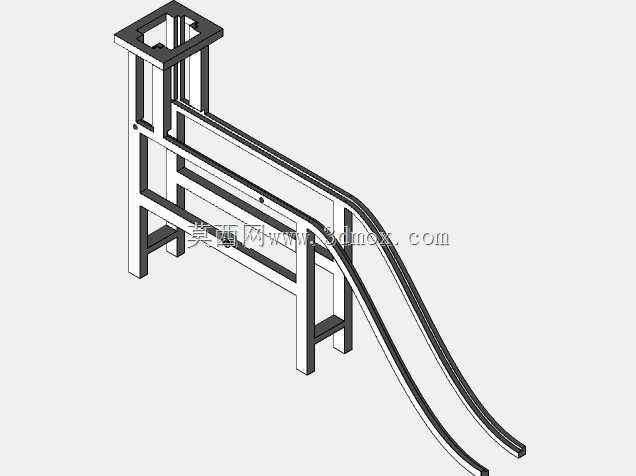

　　整套机构的安装底座采用一体式方管焊接框架，所有支撑腿底部预留了安装固定板，可直接通过膨胀螺栓固定在车间地面，也可以搭配脚轮做成移动式工位适配多产线切换需求，整体安装边界宽度不超过1.8米，长度方向沿滑道延伸不超过2.2米，立式料仓的高度不超过1.2米，不需要额外搭建高空操作平台，操作人员站在地面就能完成料仓的补料堆叠作业。设计过程中特意简化了动力传递路径，横移架的驱动可以搭配常规曲柄连杆机构实现往复动作，不需要复杂的伺服控制系统，普通的减速电机就能满足驱动需求，后期维护只需要定期给导轨滑块加注润滑脂，检查拨料爪的紧固情况即可，运维成本极低。

　　在结构细节上，料仓的内侧导向杆采用可调式安装结构，松开固定螺栓就能调整导向间距，适配一定尺寸范围内的不同规格箱体，不需要整体更换料仓结构；倾斜滑道的侧面也预留了调节长孔，可以根据箱体的实际高度调整滑道侧边的挡边高度，避免箱体下滑过程中出现侧翻。拨料组件的动作做了时序匹配，当横移架向前推送箱体时，料仓底部的托块会同步缩回，让最底层箱体落在横移轨道上，当横移架返程时，托块会自动弹出托住上层剩余的箱体，整个动作过程纯机械联动实现，不需要额外添加传感器检测，运行可靠性更高，即使在车间多尘、有少量油污的环境下也能稳定运行，不会因为光电传感器积灰出现误动作。滑道的表面做了光滑处理，减少箱体下滑的摩擦阻力，对于表面印刷有标识的纸箱类工件，也不会刮花表面印刷内容，适配外包装成品的输送需求。整套机构没有复杂的异形加工件，九成以上的结构件都可以采用标准方管、板材切割焊接完成，加工难度低，普通的机加工车间就能完成制作，不需要高精度的五轴加工设备，制造成本可控，对于中小规模的生产车间做产线自动化改造非常友好。
