带薄板屋顶的双层小型钢架建筑结构

　　这款小型双层钢架结构，主要面向城郊小型仓储、户外作业临时值守点、庭院附属功能间这类场景设计，整体采用等截面矩形方管作为主承重构件，四根通高立柱作为竖向传力核心，柱脚预留平板式安装孔位，可直接通过膨胀螺栓固定在硬化混凝土地面，也可搭配预制混凝土基础墩完成安装，单柱底部安装边界控制在150mm见方范围内，不会占用过多地面空间，适配多数狭小场地的布设需求。

　　结构分层设计上，一层区域预留了完整的楼面承载框架，框架梁采用同规格方管焊接形成网格状支撑体系，梁格间距控制在600mm，刚好适配常规GI面板的铺设模数，面板铺设完成后可直接在面层浇筑细石混凝土，形成平整坚固的使用楼面，既可以作为小型物料的堆放区域，也能满足日常人员走动的承载要求，楼面设计均布活荷载取值参考民用附属建筑标准，可承载常规轻型工具、零散物料的堆放需求，不会出现局部挠曲变形的问题。

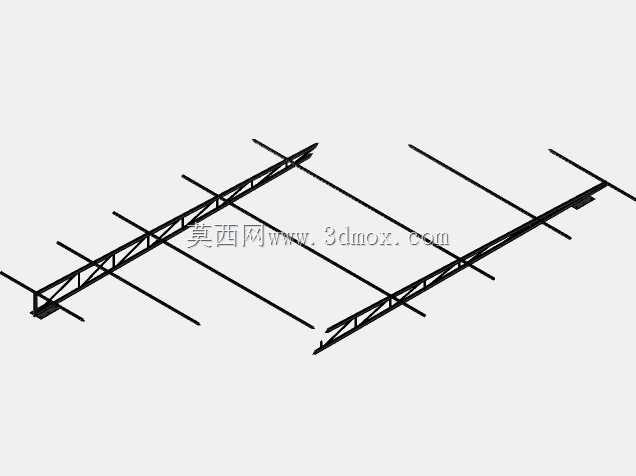

　　顶部屋面采用桁架式檩条结构，区别于常规实腹式梁的设计，这种三角桁架形式的屋面承重结构，在同等用钢量的前提下拥有更好的抗弯性能，能更好地应对雨雪天气的屋面荷载，同时桁架的杆件均采用小规格方管焊接，整体自重更轻，能降低下部立柱与基础的承载压力。屋面整体设计为单坡小角度排水形式，坡度控制在5%，既可以保证雨水快速顺着坡面排出，不会在屋面积存，也不会因为坡度过大导致屋面材料铺设难度提升，薄板屋顶可直接固定在桁架檩条上，安装时无需额外做复杂的防水找平层，适配彩钢板、压型钢板等多种轻型屋面材料。

　　从结构连接逻辑来看，所有杆件的连接节点均采用满焊焊接工艺，立柱与横梁的交接位置额外增设了三角形加劲肋，避免节点位置在长期荷载作用下出现应力集中开裂的问题，二层楼面框架与立柱的连接位置，上下翼缘均做围焊处理，保证水平荷载可以顺畅传递到竖向立柱上。整体结构的横向跨度控制在3米，纵向总长度为4.8米，一层净空高度2.2米，满足人员正常通行不碰头的使用需求，二层屋面最低点距离地面高度3.1米，整体外轮廓尺寸紧凑，不需要做复杂的场地平整就能完成安装。

　　实际应用中，这款钢架结构不需要复杂的现场浇筑作业，所有构件均可在工厂预制完成后运输到现场直接拼装焊接，整体施工周期短，对于需要快速搭建临时使用空间的场景十分适配，比如户外农田的临时工具存放点、厂区边角的小型备件库房、私人庭院的户外休闲遮阳棚兼储物空间都可以使用。结构本身没有多余的装饰性构件，所有杆件都同时承担承重功能，用钢量控制在较低水平，整体造价亲民，同时钢材本身的可回收性强，后续如果需要拆除移位，大部分构件都可以重复利用，不会产生过多的建筑垃圾。

　　在设计过程中，特意规避了复杂的异形构件，所有杆件均采用市场上容易采购的标准规格方管，不需要额外开模定制，后期如果出现构件锈蚀或者碰撞损坏，使用者可以很方便地采购同规格材料自行替换维修，不需要联系专业厂家定制特殊配件。柱脚的安装孔位设计为长圆孔，可以抵消一定的现场安装定位误差，降低现场安装的精度要求，即使是没有专业钢结构安装经验的施工人员，也能按照装配指引完成整体结构的搭建。屋面桁架的杆件排布经过受力优化，没有多余的冗余杆件，既保证了结构整体的刚度，在承受侧向风荷载的时候不会出现明显的晃动，也不会因为杆件过密导致屋面材料安装困难，同时桁架内部的空隙还可以方便后续布设照明线路、排水管线等附属设施，不需要额外在结构上打孔穿管，避免破坏主承重构件的截面强度。
