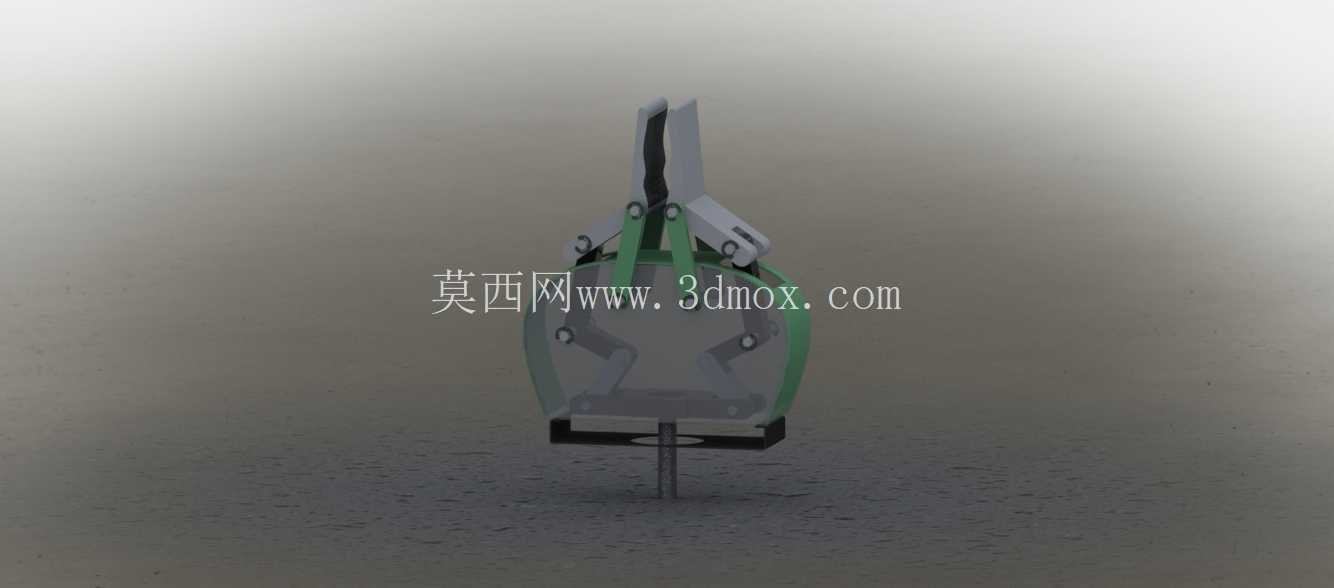

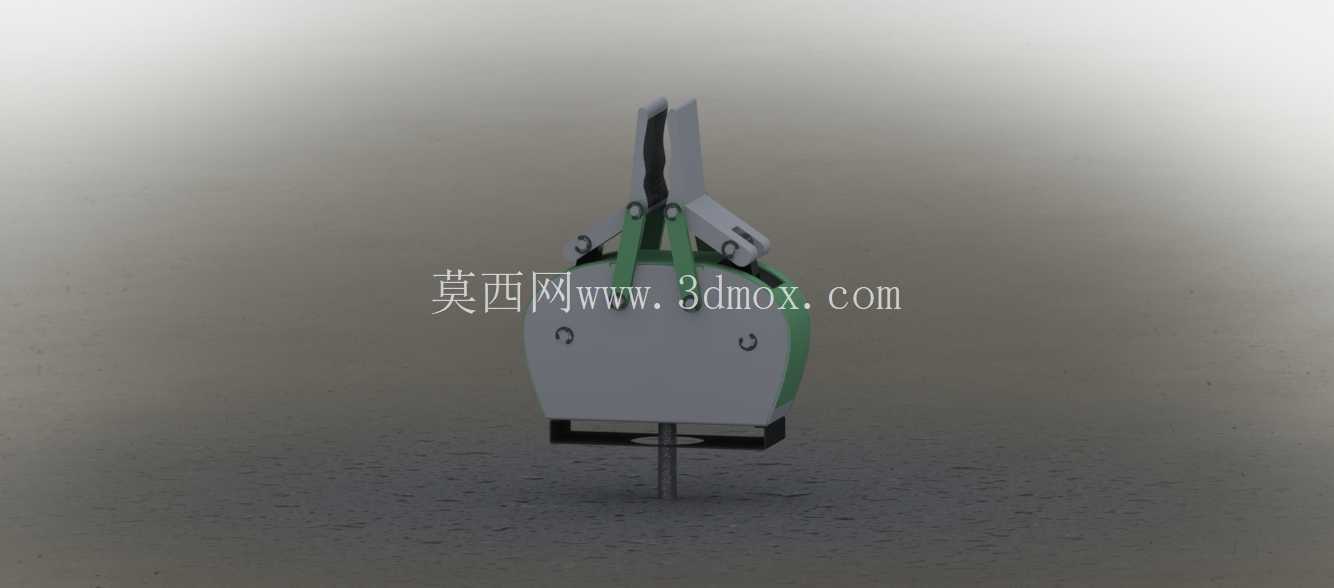

可搭配线性执行器使用的气动夹爪结构

　　这款夹取机构的设计初衷，是为轻载自动化产线的线性执行器提供标准化末端执行方案，解决小尺寸工件在工位间转运、上下料过程中的夹持稳定性问题，目前在3C电子小零件装配、实验室样本分拣、轻工包装线的小件转移场景中都有适配空间。从结构逻辑来看，整个夹爪采用平行开合的运动路径，区别于摆角式夹爪的圆弧运动轨迹，平行夹指在夹持规则方形、柱形工件时，接触面积更均匀，不会对薄壁类工件造成夹痕，也能避免工件在开合过程中出现位置偏移，适配线性执行器的直线往复运动轨迹，不需要额外做运动轨迹补偿就能完成精准取放。

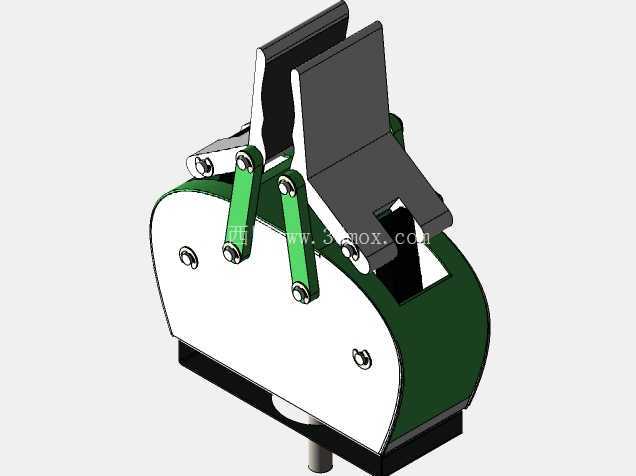

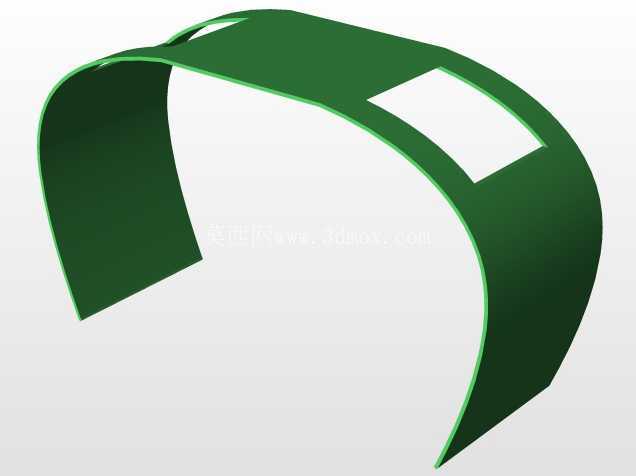

　　夹爪的主体基座采用对称式布局，两侧的夹指安装位预留了标准安装孔位，可根据待抓取工件的外形更换定制夹指，比如夹持圆柱形工件可更换V型块夹指，夹持薄片类工件可更换防滑橡胶垫夹指，不需要改动主体结构就能快速切换适配不同工件，降低产线换型的改造成本。驱动部分的结构做了集成化设计，将动力传递组件完全内置在基座内部，没有外露的传动杆件，一方面能避免车间内的粉尘、切削液进入传动间隙造成卡滞，另一方面也能压缩整体外形尺寸，基座主体的横截面尺寸控制在较小范围内，在狭窄的工位空间内也能完成伸入取料动作，不会和周边的工装、治具发生干涉。

　　安装接口部分，夹爪底部设置了和标准线性执行器匹配的连接法兰，法兰上的定位销孔与安装螺孔按照通用线性模组的滑台安装尺寸设计，不需要额外加工转接板就能直接固定在滑台端面，安装时只需要将定位销对准滑台上的定位孔，拧紧固定螺栓即可完成装配，安装后夹爪的开合方向与线性执行器的运动方向保持垂直，符合常规上下料工位的动作逻辑。从受力设计来看，夹指的开合行程做了合理限制，既满足常见小尺寸工件的夹持范围需求，也避免行程过大造成夹指开合时超出线性执行器的安全边界，夹指根部的传动连接位置做了加强结构，在额定夹持力范围内反复开合不会出现连接松动、形变的问题，传动副采用低摩擦的滑动配合结构，长时间运行也不会出现明显的磨损间隙，保证夹持位置的重复精度。

　　在实际应用中，这款夹爪不需要搭配复杂的控制元件，只需要匹配对应压力的动力气源就能完成开合动作，配合线性执行器的直线运动，就能完成工件从料仓到治具、从治具到传送带的点对点转运，对于负载要求不高、节拍适中的自动化工位来说，这种集成化的夹爪结构能减少设计人员的末端机构开发周期，不需要从零开始设计夹爪的传动、安装结构，直接根据工位的行程、负载需求匹配对应的线性执行器即可完成整套取放机构的搭建。夹爪的外轮廓没有尖锐的凸起结构，所有边角都做了倒角处理，在设备调试、维护过程中不会划伤操作人员，外露的部件表面做了硬质氧化处理，在常规车间环境下使用不会出现锈蚀问题，日常维护只需要定期在传动配合位置添加少量润滑脂，就能保证长期运行的顺畅性。考虑到不同工位的安装方向差异，夹爪的主体结构在设计时做了等强度处理，不管是水平安装、垂直安装还是侧向安装，夹指的夹持力、开合精度都不会受安装方向影响，能适配不同布局的产线工位需求，比如在垂直上下料的工位上，夹爪垂直向下安装，夹持工件上升、平移过程中不会因为自身重量出现夹指下垂、工件脱落的问题；在水平取料的工位上，夹爪水平方向伸出取料，整体结构的刚性也能保证夹指位置不会出现偏移。
