帕托拉PB114矩形工业接线防护盒结构

　　这款帕托拉PB114壳体结构，最初在做气动减压阀组配套的电气接线防护选型时接触到，当时项目现场是沿海化工园区的户外管廊，减压阀组上配套的压力反馈信号线、电磁阀控制线需要就近做接线转接，普通的塑料接线盒耐候性差，金属接线盒又容易在盐雾环境下锈蚀，翻了好几份供应商样本才锁定这款结构。从实际使用场景来看，这类防护壳体不止能配套减压阀组的接线防护，在户外工业传感器布线、小型电气模块外置安装、低压信号转接节点上都能适配，尤其是在有喷淋、粉尘、轻度腐蚀的工业现场，壳体的密封结构能避免内部接线受潮积灰引发的接触不良问题。

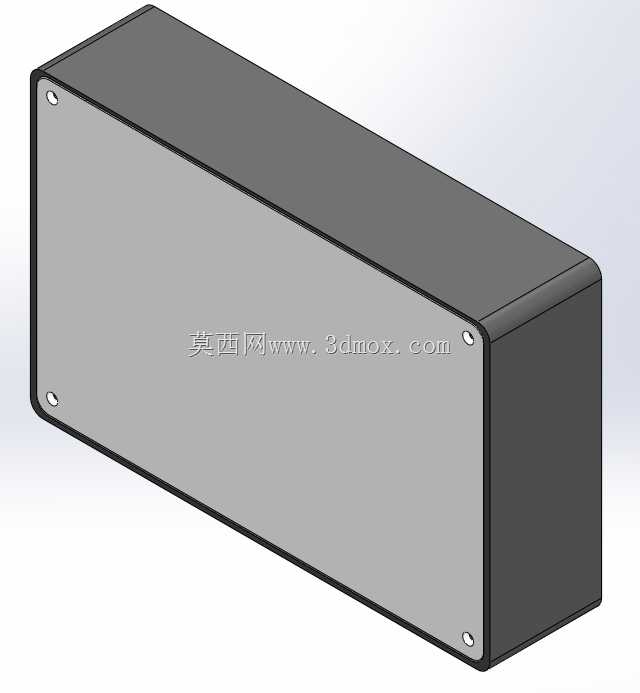

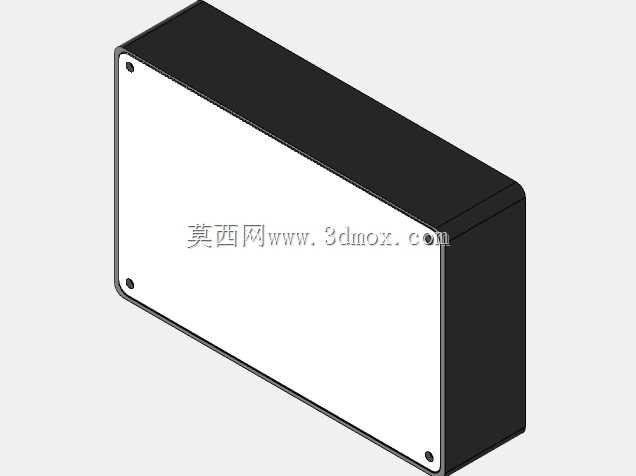

　　从结构设计思路来看，这款壳体采用了上下扣合的矩形结构，上盖和底座的配合面做了整圈的密封槽设计，实际装配时可以嵌入适配截面的橡胶密封条，四个角的固定螺丝采用沉头设计，安装后螺丝头部不会突出壳体表面，既避免了现场安装时螺丝勾挂线缆，也能减少螺丝部位的积尘积水。壳体四个端面的安装孔采用了内嵌金属衬套的设计，这点在实际选型时很关键，很多同类型塑料壳体的安装孔直接在塑料本体上攻丝，多次拆装后很容易滑牙，金属衬套能保证反复拆装后的连接可靠性，也能提升安装时的锁紧力上限，避免现场振动导致固定螺丝松动。

　　外形尺寸上，这款壳体采用了窄长型的矩形比例，长度方向的尺寸适配常规的多组接线端子排安装，宽度方向刚好能容纳两排接线端子或者小型的信号处理模块，高度方向预留了线缆弯折的空间，不会出现线缆压接后上盖扣合压伤线芯的问题。安装边界方面，壳体底部的四个安装孔位采用对称分布，孔距适配现场常用的电气安装板标准孔位，不管是安装在减压阀组的支架上，还是现场的壁挂式安装板、设备侧壁的预留安装位，都不需要额外重新打孔适配，能减少现场安装的加工工作量。壳体的侧壁预留了标准的线缆格兰头安装位，用户可以根据实际进出线的数量、线缆线径选择开孔位置和适配的格兰头规格，不需要额外对壳体侧壁做切割加工，避免自行加工破坏壳体的整体密封性能。

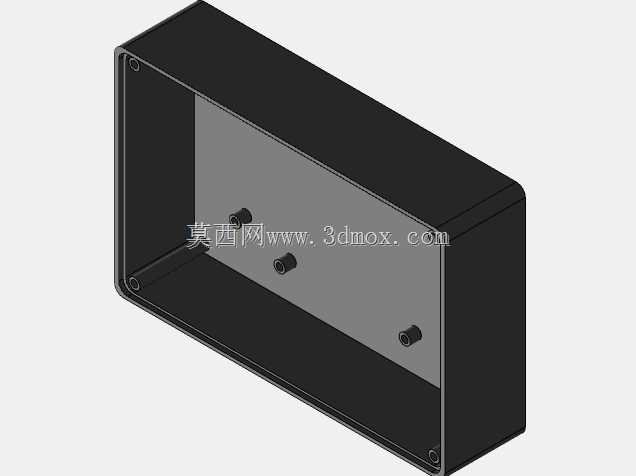

　　从功能特性来看，壳体的边角做了圆弧过渡处理，没有尖锐的直角棱边，现场安装调试时不会划伤操作人员，也能避免应力集中导致的壳体边角开裂问题，尤其是在低温环境下，塑料材质的抗冲击性能下降，圆弧过渡的结构能提升壳体的抗磕碰能力。上盖的内表面做了均匀的加强筋布局，既可以提升上盖的结构强度，避免户外使用时积雪、积尘压盖上盖，也能减少上盖的塑料用料，控制整体重量。底座的内部预留了端子排安装的凸台，安装标准导轨或者直接固定端子排时，不需要额外加装支撑柱，直接用自攻螺丝就能固定内部的电气元件，内部的空间没有多余的加强筋遮挡，能最大化利用内部的安装空间，方便工程师根据实际需求布置内部元件。

　　在做三维建模的时候，需要特别注意几个配合尺寸的公差：上下盖的配合面间隙要控制在合理范围，间隙过大会导致密封不严，间隙过小则会导致装配时扣合困难，甚至挤压密封条导致密封条变形溢出；四个安装孔的位置度要严格控制，否则现场安装时会出现孔位对不上的问题；沉头孔的深度要和所选螺丝的沉头高度匹配，保证螺丝安装后表面平整。另外建模时要还原壳体的拔模角度，因为这类壳体一般是注塑成型，合理的拔模角度才能保证生产时顺利脱模，不会出现壳体表面拉伤的问题。很多工程师在做这类壳体建模时容易忽略密封槽的尺寸设计，密封槽的宽度和深度要和所选密封条的压缩比匹配，一般密封条的压缩量控制在25%-30%之间，既能保证密封效果，也不会因为压缩量过大导致上盖扣合后出现缝隙，或者长期使用后密封条失去弹性。

　　实际项目应用中，这款壳体还可以根据需求做改装，比如在壳体内部加装安装导轨，固定小型的继电器模块、信号隔离器，或者在壳体侧壁加装透气阀，平衡壳体内外的气压差，避免温差变化导致壳体内部产生凝露。如果是用在有防爆要求的场景，还可以在壳体外部增加接地柱，保证壳体的可靠接地，满足现场的防爆规范要求。对比同类型的其他防护壳体，这款结构的空间利用率更高，安装固定方式更灵活，密封结构的设计更合理，不需要做太多的二次加工就能直接适配大部分的工业现场接线防护需求，尤其是在阀门配套的电气安装场景中，尺寸刚好能匹配阀门支架的安装空间，不会出现壳体过大干涉周边管路的问题。
