减压阀配套三辐条手轮结构设计

项目分类:阀门 发布时间:2024-12-15 ID:853188
  • 减压阀配套三辐条手轮结构设计
  • 减压阀配套三辐条手轮结构设计
  • 减压阀配套三辐条手轮结构设计

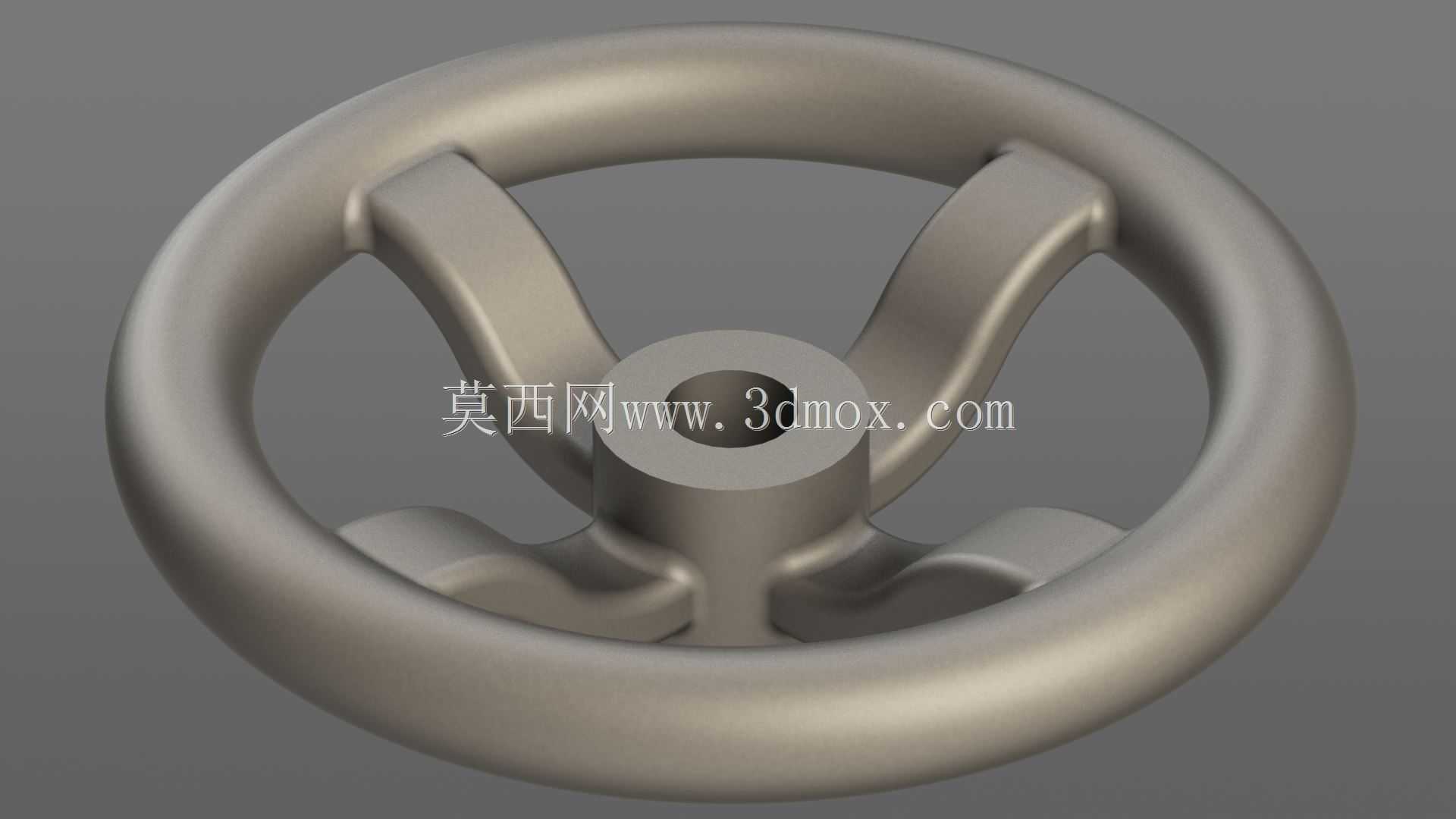

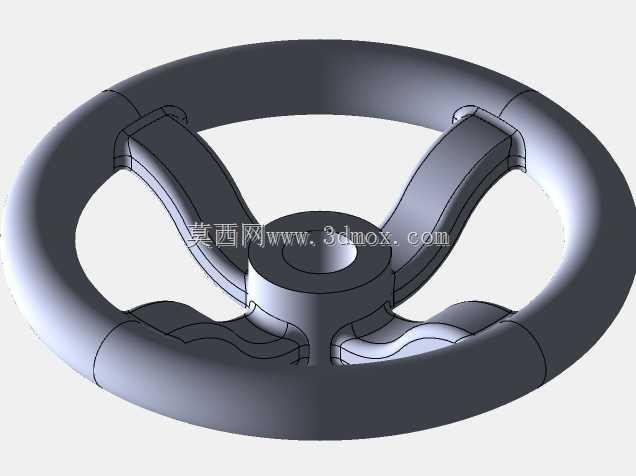

  这款手轮是减压阀手动调节机构的核心操作部件,在工业流体管路系统中承担着压力参数手动整定、开度微调、应急操作的核心功能,广泛适配化工、市政供水、热力管网、油气输送等场景下的直动式、先导式减压阀配套需求,是现场运维人员无需借助额外工具即可直接干预阀门工作状态的关键人机交互部件。从结构设计逻辑来看,采用三辐条对称布局并非随意选择,相比传统四辐条手轮,三辐条结构在同等握持轮缘直径下,辐条受力分布更均匀,操作人员施加周向扭矩时,每根辐条承受的弯曲应力差值更小,长期频繁操作下不易出现辐条根部应力集中导致的断裂问题,同时三辐条的镂空区域更大,冬季穿戴厚劳保手套操作时,手部不会被相邻辐条卡滞,戴手套操作的握持空间更充裕,适配工业现场复杂工况下的操作需求。

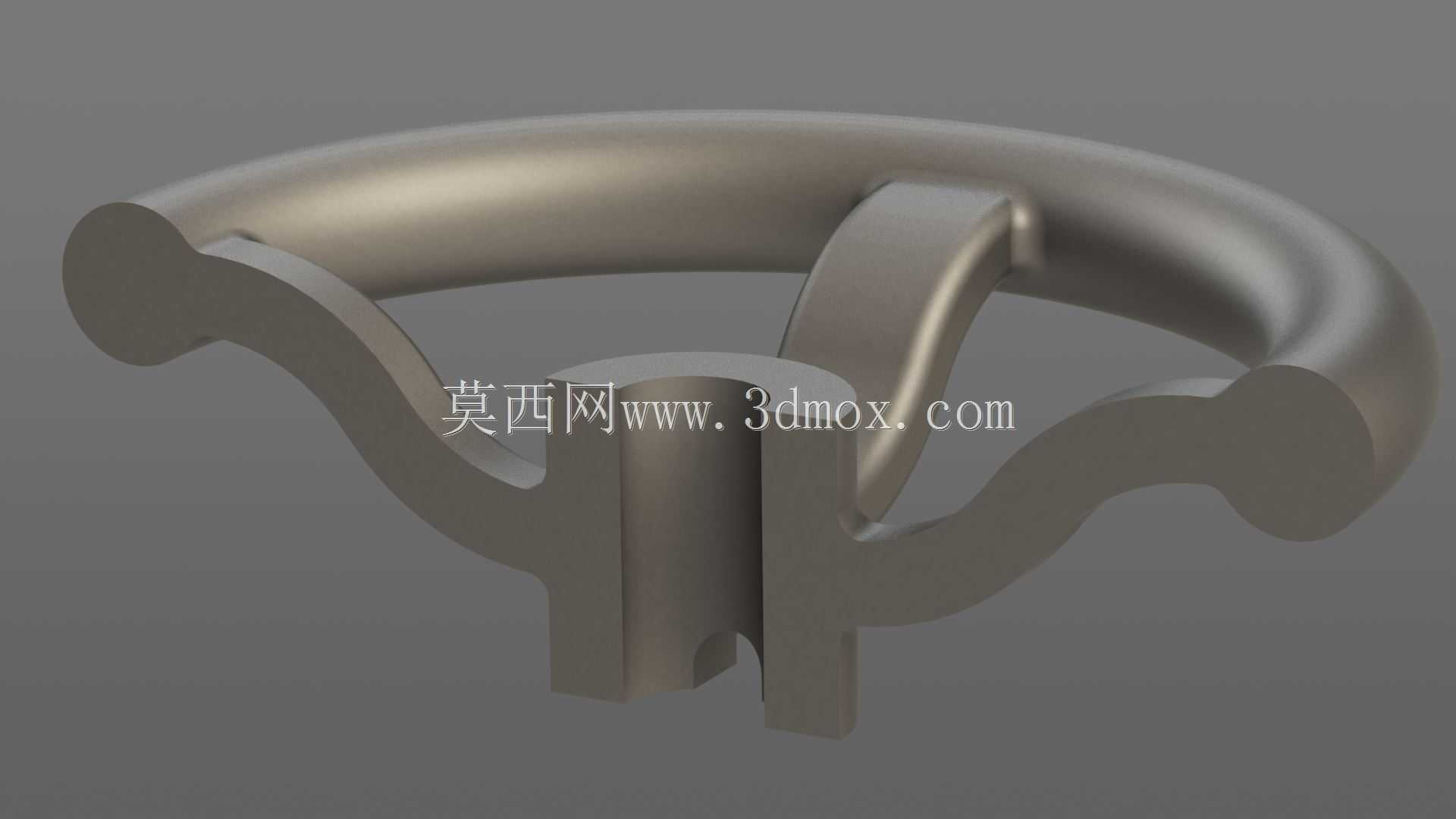

  轮缘部分采用圆弧过渡的环形截面设计,截面直径经过人机工程校核,握持时手掌贴合度更高,长时间连续调压操作不易产生手部压痕,轮缘表面未做额外防滑齿结构,是考虑到减压阀操作扭矩通常处于适中区间,光滑金属表面配合足够的轮缘直径即可提供充足的操作摩擦力,同时避免防滑齿缝隙积存管路周边的粉尘、油污,降低日常清洁维护的工作量。中心安装凸台采用带中心通孔的阶梯轴结构,中心通孔尺寸匹配减压阀阀杆的标准方头或圆头带键槽连接结构,凸台端面预留足够的压紧接触面,可通过锁紧螺母将手轮与阀杆刚性连接,确保操作时无空程间隙,转动手轮的扭矩可无损耗传递到阀杆节流部件上,凸台高度经过严格校核,既保证与阀杆的配合长度足够,不会因配合过短导致受力偏载磨损阀杆,也不会因凸台过高导致手轮安装后与阀门上盖的密封部件产生干涉。

  辐条与轮缘、中心凸台的连接位置全部采用大圆角过渡结构,从铸造或锻造工艺角度来看,大圆角过渡可消除金属成型过程中的应力集中点,降低毛坯件的内部缺陷概率,后续机加工时也可减少接刀痕迹,提升零件整体结构强度;从操作安全角度来看,所有棱边倒钝处理,可避免操作人员快速操作时被尖锐棱边划伤,符合工业操作部件的安全设计规范。安装边界方面,这款手轮的轮缘外径适配DN15到DN80通径的减压阀安装需求,中心安装孔的尺寸公差按照H7级精度设计,与阀杆的配合间隙控制在合理区间,既不会因间隙过大导致操作晃动,也不会因间隙过小导致装配困难,手轮安装后高出阀门上盖的高度经过优化,既保证操作人员握持时手部不会与阀门上盖的螺栓、铭牌等突出部件碰撞,也不会因高度过高导致整体安装空间占用过大,适配阀门周边管路密集、操作空间狭窄的现场安装条件。

  实际工况使用中,这款手轮可承受的最大操作扭矩覆盖常规减压阀的全行程调节需求,当管路压力出现波动需要现场微调压力设定值时,操作人员可通过转动手轮带动阀杆升降,改变节流件的开度,从而实现出口压力的稳定控制;当阀门出现自控部件故障需要应急切断或手动全开时,这款手轮的结构强度可支撑操作人员施加更大的操作扭矩,完成应急操作动作,不会因手轮变形断裂导致故障扩大。设计过程中还充分考虑了不同安装方向的适配性,三辐条对称结构使得手轮无论安装在阀杆的哪个角度,都能保证至少有一根辐条处于便于操作人员施力的位置,无需刻意调整手轮安装角度即可快速操作,降低了现场装配的调整工作量。
