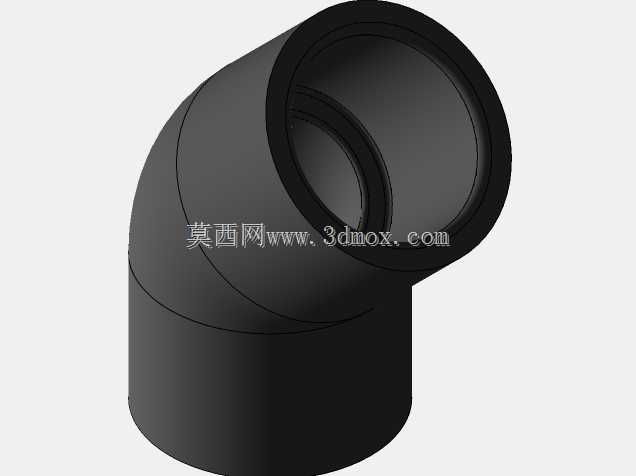

45度1/2寸SCH80滑接PVC弯头结构

　　在民用给排水、化工流体输送、低压洁净管路系统的现场布管作业中，45度弯头是调整管路走向、规避现场安装障碍物、降低管路流体阻力的核心连接件，这款1/2寸SCH80等级的滑接式PVC弯头，针对小口径管路的快速安装需求做了针对性的结构优化，区别于传统粘接式PVC弯头的固定连接逻辑，滑接结构允许管路安装时存在一定的轴向调整余量，能抵消土建施工时预留管路的位置偏差，降低现场配管的裁切修正工作量。

　　从实际应用场景来看，这类小口径45度PVC弯头常出现在实验室纯水输送管路、家装给排水支管、小型化工设备的冷却液循环管路、泳池水处理管路中，相比90度弯头，45度转向的流道更平缓，流体经过时的局部阻力系数仅为90度弯头的三分之一左右，能有效降低管路系统的输送能耗，减少流体在转向处的紊流、气蚀问题，尤其适合输送含微小固体颗粒的流体或者对流速稳定性要求较高的洁净流体场景。

　　设计这款弯头的三维结构时，首先要匹配SCH80壁厚等级的PVC管材尺寸规范，1/2寸规格对应的管材外径为21.3mm，SCH80等级下的壁厚要求达到3.73mm，因此弯头的主体壁厚要和对接管材保持一致，避免管路系统出现承压薄弱点；滑接端的结构设计要兼顾密封性能和安装便利性，承口内部的限位台阶要精准控制插入深度，既保证管材插入后有足够的接触密封面积，又不会因为插入过深导致弯头内部流道出现凸起缩径，影响流体通行。弯头的转弯段采用大曲率半径的圆弧流道，曲率半径控制在1.5倍管材公称直径，这个数值是经过流体仿真验证的最优值，既能控制弯头整体的外形尺寸，避免安装时占用过多空间，又能最大程度降低流体转向时的压力损失。

　　从安装边界来看，这款弯头两个承口的中心距控制在38mm左右，安装时两端连接的管材轴线呈45度夹角，现场布管时需要预留的安装空间要比同规格90度弯头更小，适合在管路排布密集的设备内部、墙面开槽的狭小空间内使用；滑接结构的密封采用配套的PVC密封圈，安装时不需要涂抹粘接剂，管材插入承口后通过密封圈实现径向密封，后期管路维护时可以直接拆卸更换，不会像粘接式弯头那样只能破坏性拆除，降低了后期运维的成本。

　　建模过程中要特别注意承口部位的脱模斜度设计，因为PVC管件多采用注塑工艺生产，承口内壁的脱模斜度控制在1度左右，既方便注塑生产时的脱模，又不会影响密封圈和管材的配合紧密度；弯头外壁的转角处做了R2的圆角过渡，避免注塑成型时出现应力集中，导致产品承压时开裂；流道内壁的表面粗糙度要控制在Ra1.6以下，减少流体流动时的阻力，同时避免杂质在管壁滞留堆积。

　　在管路系统选型时，这类SCH80等级的PVC弯头额定承压能力可以达到1.6MPa，完全满足民用给排水、低压工业流体输送的压力要求，相比金属材质的弯头，PVC材质的重量仅为同规格不锈钢弯头的五分之一，安装时不需要复杂的吊装、焊接工具，单人即可完成配管作业，能大幅缩短现场施工的周期。同时PVC材质的耐化学腐蚀性能优异，能耐受大多数弱酸、弱碱介质的腐蚀，在化工、水处理场景下的使用寿命远高于普通碳钢弯头，不需要额外做防腐处理，长期使用的维护成本更低。

　　需要注意的是，滑接式结构的安装对管材切口的平整度有一定要求，管材裁切后要将切口处的毛刺清理干净，避免插入时刮伤承口内的密封圈导致泄漏；安装时要在密封圈表面涂抹少量肥皂水作为润滑，不要使用油脂类润滑剂，避免腐蚀PVC材质和橡胶密封圈，影响密封效果和管路使用寿命。
