UN6089标准PN10压力级平面法兰结构

　　在工业管路系统的搭建过程中，法兰是实现管段之间、管路与阀门/仪表/设备端口之间可拆卸刚性连接的核心承压部件，这款符合UN 6089标准的PN10压力级平面法兰，主要面向公称压力10Bar的中低压流体输送场景，覆盖给排水、常规化工介质输送、暖通循环管路、低压压缩空气管网等多个工程领域的连接需求。不同于带颈对焊法兰的高压力适配性，平面法兰的密封面为完整的光滑平面结构，依靠法兰端面间的非金属垫片（橡胶垫、石棉橡胶垫、改性四氟垫等）受压变形填充密封面微观间隙，实现管路的静密封，这种结构的优势在于加工难度低、安装对位容错率高，在中低压、无剧烈温度波动的管路工况下，密封可靠性完全满足工程要求，同时采购与加工成本远高于凸面、凹凸面、榫槽面等复杂密封面形式的法兰产品。

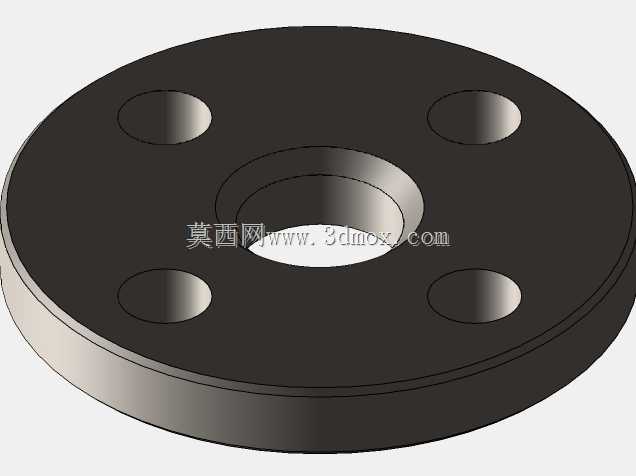

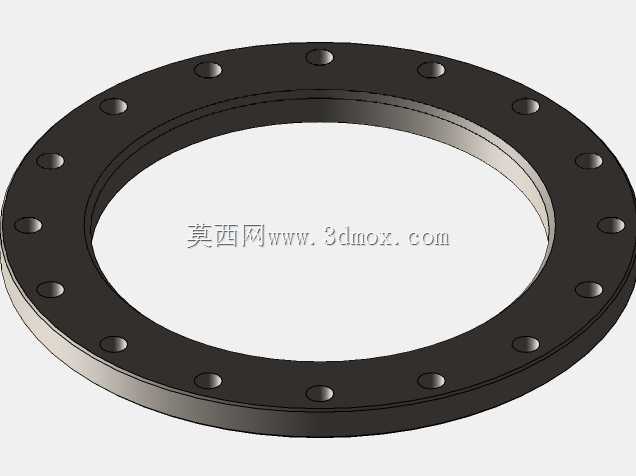

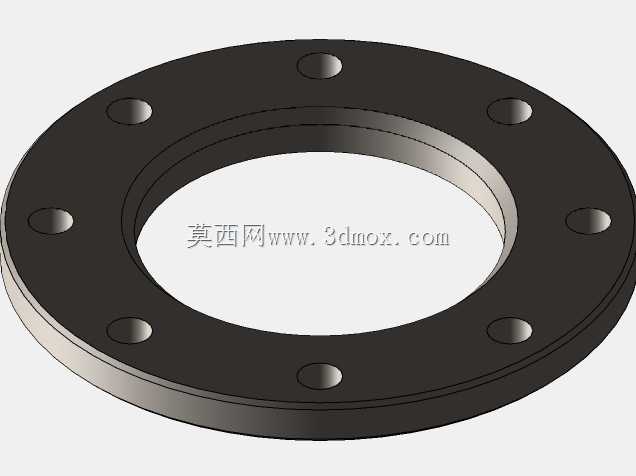

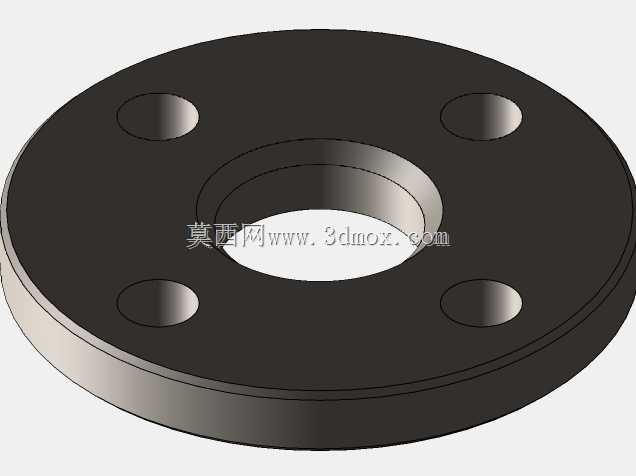

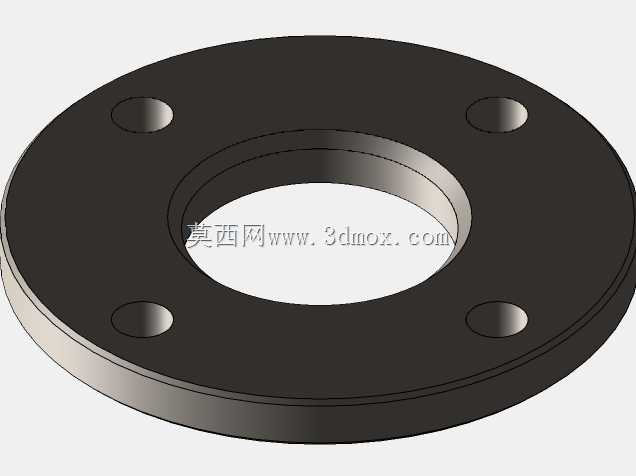

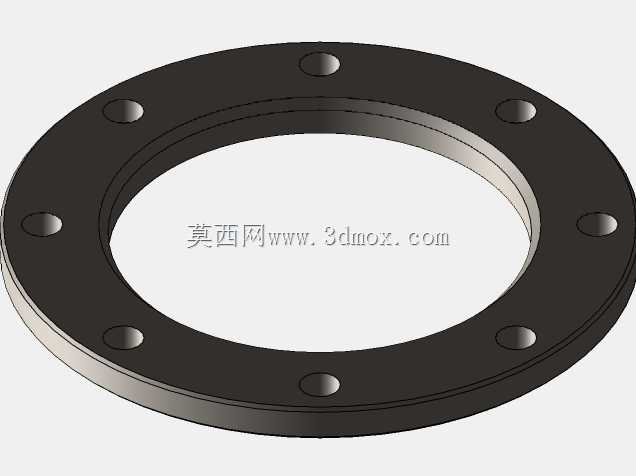

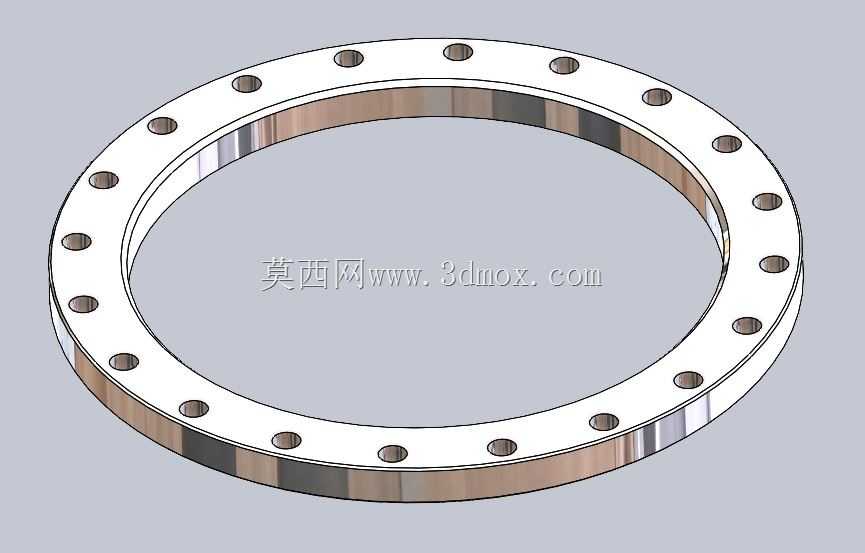

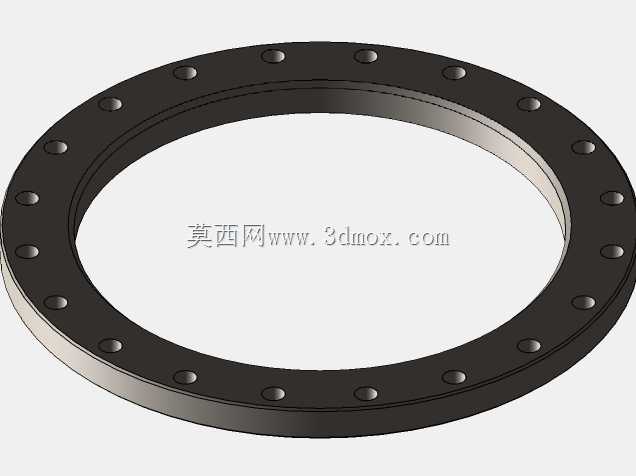

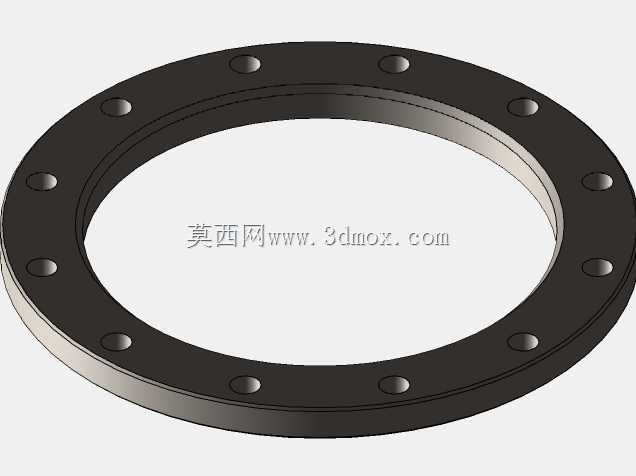

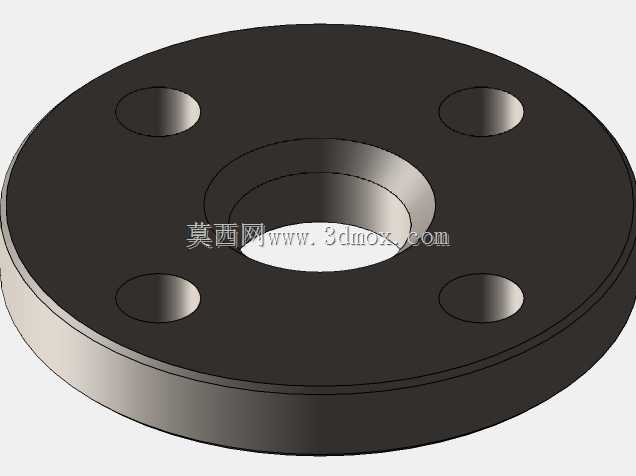

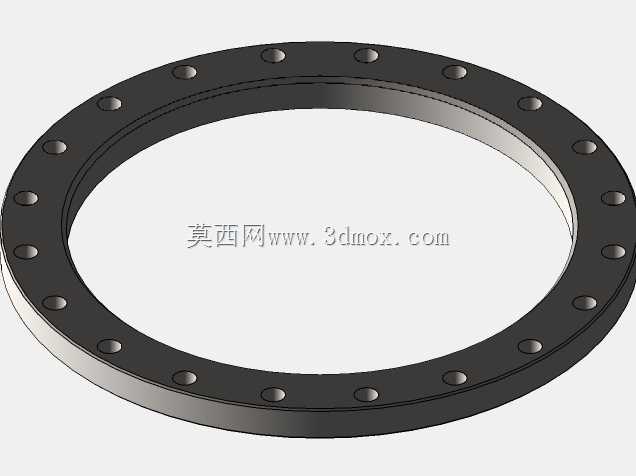

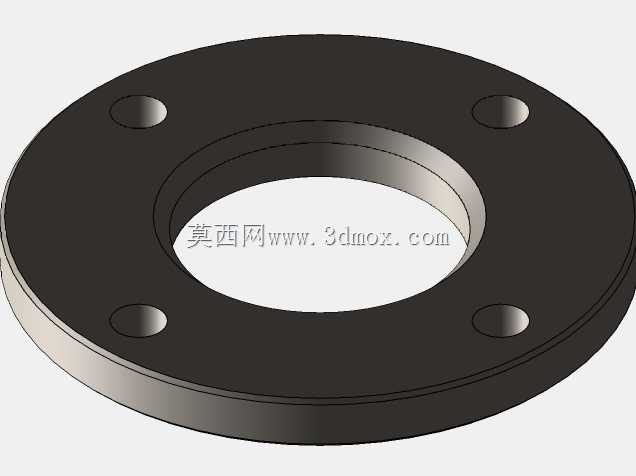

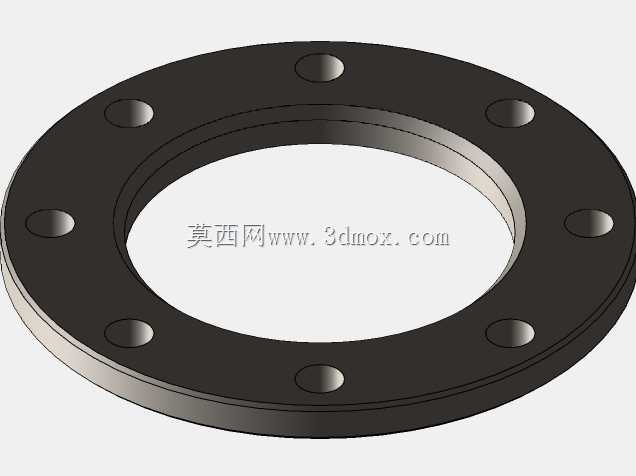

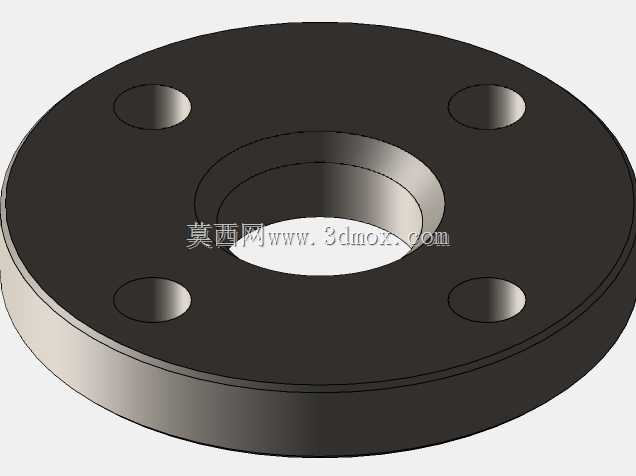

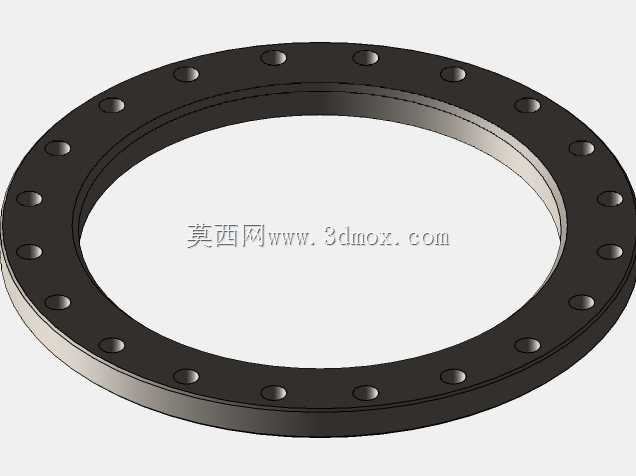

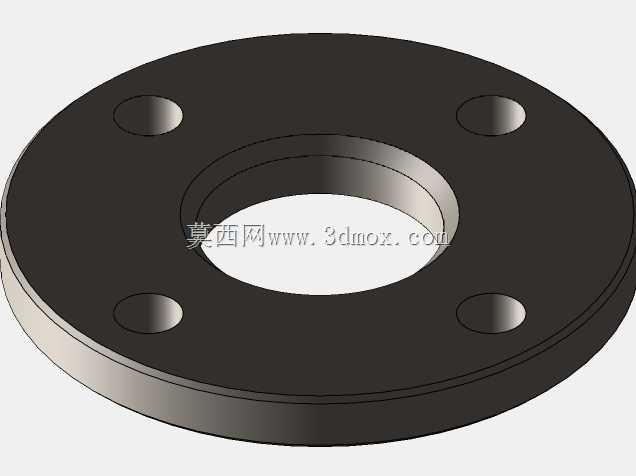

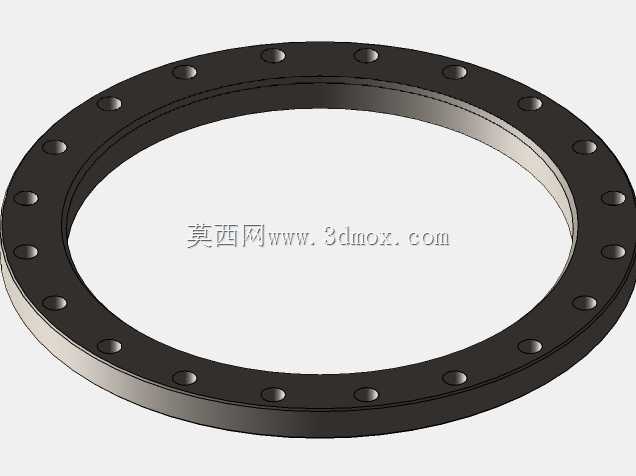

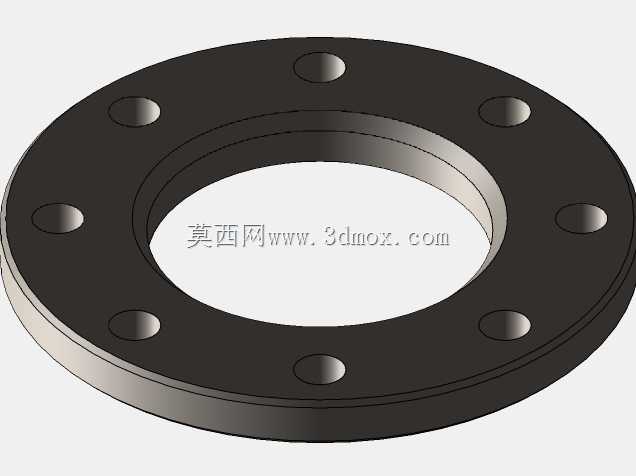

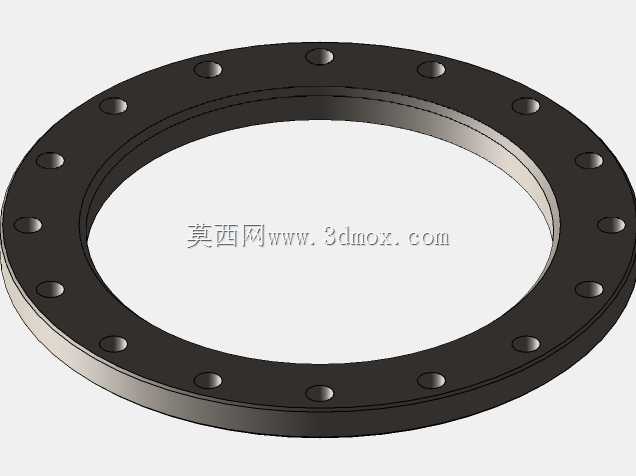

　　从设计逻辑来看，这款法兰的本体采用环形盘式结构，中心通孔与适配公称通径的管路内径保持一致，避免通径突变造成的管路流阻增大、介质紊流冲刷等问题；沿法兰盘圆周均匀分布的螺栓孔，数量与孔径严格匹配PN10压力级对应的螺栓规格，孔位采用跨中分布形式，即螺栓孔中心与法兰垂直/水平中心线呈固定角度偏移，避免安装时螺栓与管路支架、相邻管线产生干涉，同时保证螺栓压紧力沿圆周方向均匀传递，防止局部压紧力不足导致的垫片泄漏。法兰盘的厚度设计经过承压强度校核，在10Bar额定工作压力下，法兰盘不会出现翘曲变形，密封面的平面度公差控制在0.1mm以内，确保垫片受压均匀，不会出现局部间隙。

　　在实际安装场景中，这类平面法兰的安装边界需要重点关注几个维度：首先是法兰对接端的管路焊接公差，管路插入法兰内孔的焊接端需与法兰端面保持垂直，垂直度偏差不超过法兰外径的1%，最大偏差不超过2mm，否则两片法兰对接时会出现端面张口，强行紧固螺栓会导致法兰变形、垫片压偏泄漏；其次是螺栓紧固的操作顺序，需采用对角交叉分次紧固的方式，分2-3次逐步将螺栓拧紧至规定扭矩，禁止沿圆周顺序单次紧固，避免法兰受力不均产生翘曲；第三是安装空间预留，法兰外径圆周外侧需要预留不小于两倍螺栓长度的操作空间，方便后期维护时拆卸螺栓、更换垫片，无需切割相邻管段即可完成密封件更换。从实际工况适配性来看，PN10压力级的平面法兰适用的介质温度范围通常在-20℃到200℃之间，配合不同材质的垫片可以覆盖水、蒸汽、压缩空气、弱腐蚀性化工介质等多种流体的输送需求，在市政供水官网、工厂循环水系统、车间低压压缩空气管路、中小型暖通空调管路系统中应用极为广泛。不同于高压法兰需要考虑的焊缝强度、法兰颈应力集中等问题，这类平面法兰的建模过程中，重点需要保证的参数包括螺栓孔的位置度公差、密封面的平面度、法兰厚度的均匀性，以及中心通孔与法兰外圆的同轴度，这些参数直接影响现场安装的适配性与后期运行的密封可靠性。

　　在管路系统的应力计算中，这类平面法兰的刚度特性也需要纳入考量，当管路存在热胀冷缩位移时，法兰位置会承受一定的弯曲应力，足够的法兰盘厚度可以避免密封面张口，保证密封性能长期稳定。另外，法兰背面与螺母接触的平面也需要保证平整，避免螺母紧固时出现偏斜，导致螺栓承受附加弯曲应力，出现螺栓断裂的隐患。在三维建模过程中，这类标准件的参数化设计可以覆盖不同公称通径的变体，通过调整中心通孔直径、法兰外径、螺栓孔数量与分布圆直径、法兰厚度等核心参数，即可快速生成同标准下不同通径的法兰模型，方便设计人员在管路布置时直接调用，无需重复建模，提升管路系统的三维设计效率。
