减压阀配套L型安装固定控制支架结构

　　在工业流体管路的阀组集成安装场景中，这类控制支架是减压阀配套安装的核心承载结构件，主要承担阀组控制模块的定位、支撑与载荷传递作用，常见于化工流体输送、车间压缩空气管网、液压动力站、工业给排水系统的减压阀组装配工位，用来固定减压阀的先导控制单元、位置反馈组件或是外接的调节操作部件，避免控制模块随管路振动出现松脱、移位，保障减压阀压力调节精度的长期稳定性。

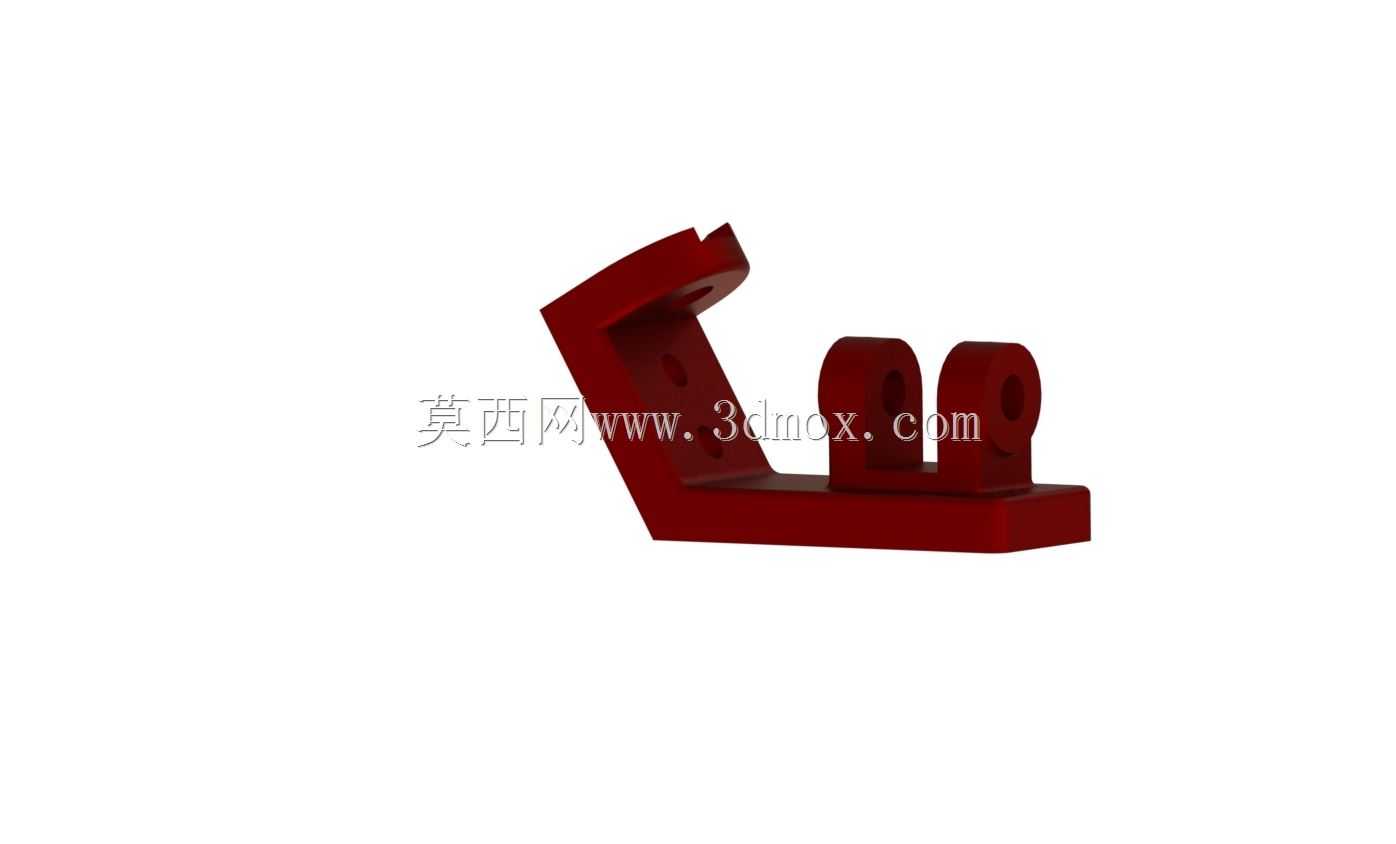

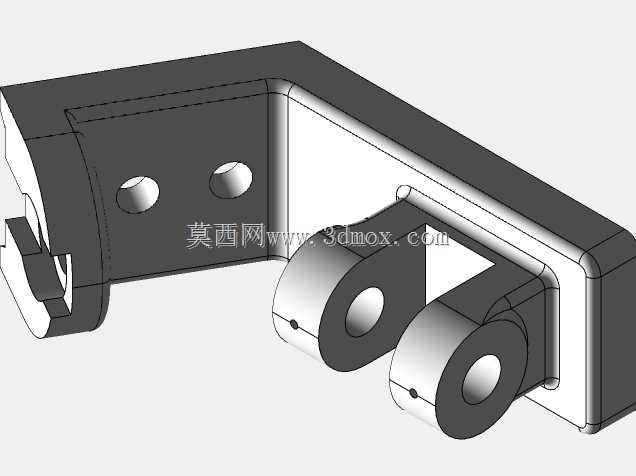

　　从结构形态来看，该支架采用一体化弯折的L型承载构型，底部为平直的安装基面，上面预留了两组同轴的铰接耳座结构，耳座上加工有同轴的销孔，用来穿装铰接销轴，实现控制摆杆、连杆或是触发部件的转动连接，保证控制动作传递的同轴度，减少转动卡滞的概率；竖直向上延伸的弯折臂为悬臂支撑结构，臂身预留了沉头安装孔，用来固定控制模块的本体，悬臂的角度经过适配性设计，刚好让安装后的控制部件与减压阀的调节端口处于匹配的对接位置，不需要额外加装调整垫片就能满足装配对位要求。

　　设计过程中优先考虑了安装边界的适配性，底部安装面的平面度公差控制在0.1mm以内，保证支架与阀组安装基面贴合紧密，不会出现局部翘曲导致的装配应力；两个铰接耳座的同轴度公差控制在Φ0.05mm范围内，避免销轴穿装后出现别劲现象，降低转动副的磨损速率。弯折处采用了大圆角过渡结构，而非直角弯折，一方面是减少冲压或铣削加工过程中的应力集中，提升支架整体的抗疲劳强度，应对管路长期运行带来的微幅振动载荷，另一方面也能避免尖角处的应力开裂问题，提升部件的使用寿命。

　　材质选用上适配阀组的常规使用工况，采用与阀体同系的金属材质做表面喷涂处理，红色涂装既和常规减压阀的外观配色保持一致，也能起到防锈防腐蚀的作用，适配车间多尘、有少量油气的常规工业环境。支架的整体外形尺寸经过紧凑化设计，不会过多占用阀组周边的安装空间，在有限的管路安装空间内，既保证足够的结构强度，又不会和周边的管路接头、压力表、截止阀等附属部件产生装配干涉。

　　实际装配时，底部基面通过螺栓固定在减压阀的本体预设安装位上，铰接耳座连接控制传动连杆，竖直臂上固定控制单元本体，所有安装孔的位置度都经过匹配校核，现场装配不需要二次打孔修配，直接对位安装即可。支架的载荷设计充分考虑了控制模块的自重以及动作过程中的冲击载荷，悬臂部分的厚度经过强度校核，在满载荷情况下悬臂端的形变量小于0.02mm，不会因为形变导致控制部件对位偏移，影响压力调节的响应精度。

　　在日常运维场景中，这类支架的结构可靠性直接关系到减压阀控制链路的稳定性，一旦支架出现形变或者松脱，会导致控制信号传递偏差，出现减压阀出口压力波动、调节滞后甚至失效的问题，因此该结构在设计时特意强化了弯折处的结构强度，耳座部分做了加厚处理，比常规安装支架的耳座厚度高出30%，应对频繁调节动作带来的反复载荷冲击，减少长期使用后的磨损旷量。同时安装孔均采用沉孔设计，螺栓安装后头部不会突出支架表面，避免和周边运动部件产生刮擦，也能减少积尘积垢，方便日常的清洁运维。
