三角形斜向承重桁架结构设计

　　这类斜向三角桁架常出现在工业厂房屋面支撑、小型栈桥承重段、户外设备检修平台的挑檐结构中，区别于大跨度桥梁用的重型桁架，该类构件主打小跨度下的高承重自重比，单段可覆盖4到8米的斜向支撑跨度，适配15到35度的屋面倾角，不需要额外设置中间支撑柱就能承担屋面均布荷载、局部检修集中荷载以及常规风载、雪载的组合作用。从结构受力逻辑来看，整个桁架采用上弦杆受压、下弦杆受拉的经典传力路径，中间的腹杆按照三角分格排布，将弦杆承受的弯矩拆解为杆件的轴力传递到两端支座，相比实腹式钢梁，在同等承重能力下能减少40%以上的材料用量，同时杆件之间均采用节点铰接的设计思路，所有杆件只承受轴向力，不存在额外的附加弯矩，能充分发挥不同截面型材的材料性能，避免材料强度浪费。

　　设计过程中首先确定两端的安装边界：上端支座通过连接板与屋面主梁铰接，预留4个M16的螺栓安装孔位，孔位公差控制在±0.5mm以内，适配现场安装的对位误差；下端支座与下部承重柱顶的预埋板连接，设置长圆孔来释放温度变形带来的长度方向应力，避免温度变化产生的内应力损坏杆件。杆件选型上，弦杆采用等边角钢拼接，腹杆根据受力大小分别选用不同规格的角钢，受力较大的斜腹杆采用双角钢组合截面，受力较小的竖腹杆采用单角钢截面，所有节点处均设置节点板，杆件与节点板的连接采用角焊缝，焊缝高度根据杆件受力计算确定，避免节点处出现应力集中。

　　实际使用场景中，这类桁架不需要做额外的二次加工，单段重量控制在80kg以内，两名现场安装人员配合小型吊装设备就能完成对位安装，安装完成后不需要做额外的应力调整，只要两端支座螺栓紧固到位就能直接进入后续屋面铺设工序。在结构验算环节，需要分别验算恒载、活载、风吸、风压几种荷载组合下的杆件应力，确保所有杆件的长细比满足规范要求，受压杆件不会出现失稳问题，受拉杆件的应力不超过材料的许用应力，同时还要验算桁架的整体挠度，确保在满荷载情况下的挠度值不超过跨度的1/500，避免屋面铺设完成后出现明显的下挠影响观感和使用。

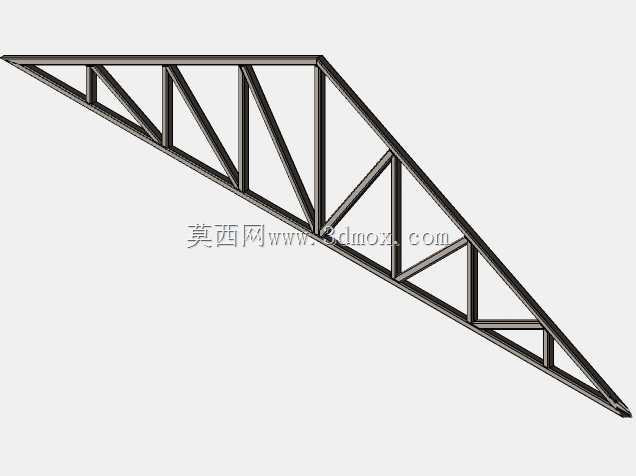

　　另外，桁架的外形尺寸严格适配常规的彩钢瓦屋面模数，上弦杆的节点间距正好对应彩钢瓦的檩条安装位置，不需要额外在弦杆上焊接附加檩托，现场安装时可以直接将檩条固定在上弦杆的预设节点位置，减少现场焊接作业量，降低安装环节的人工成本和施工安全风险。针对户外使用的场景，所有杆件在出厂前都做了抛丸除锈处理，表面喷涂防锈底漆和面漆，能适应常规户外的腐蚀环境，在普通工业环境下的防锈年限可以达到8年以上，后期维护只需要定期检查节点焊缝和螺栓紧固情况即可，不需要做整体的防腐翻新。不同于大跨度桁架需要现场拼接，该类单段桁架为整体预制构件，出厂前已经完成预拼装和尺寸校验，不存在现场拼接的尺寸误差问题，运输过程中只要做好杆件边角的保护，避免碰撞变形，运抵现场后就能直接吊装就位，大幅缩短现场施工周期。在建模过程中，所有杆件的截面参数、节点位置都按照实际加工尺寸1:1还原，每个节点的焊缝位置、螺栓孔位都做了精准建模，可以直接导出构件加工图用于车间下料生产，也可以导入有限元分析软件做进一步的受力仿真验证，调整杆件截面参数来适配不同的荷载需求。
