钢结构坡形带通风层户外雨棚屋顶结构

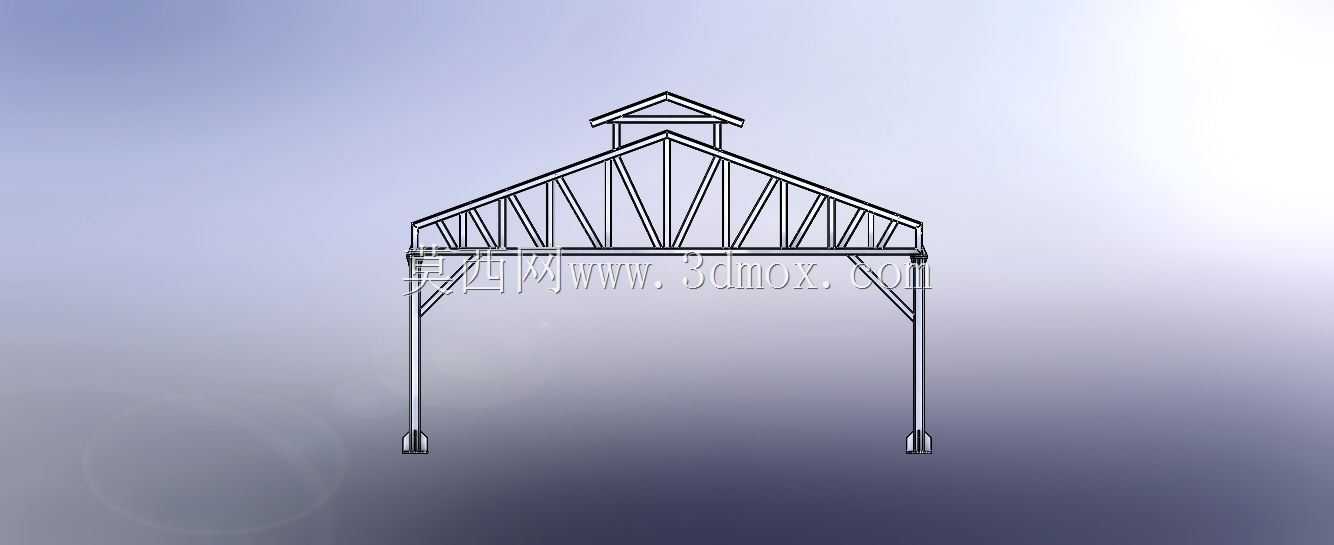

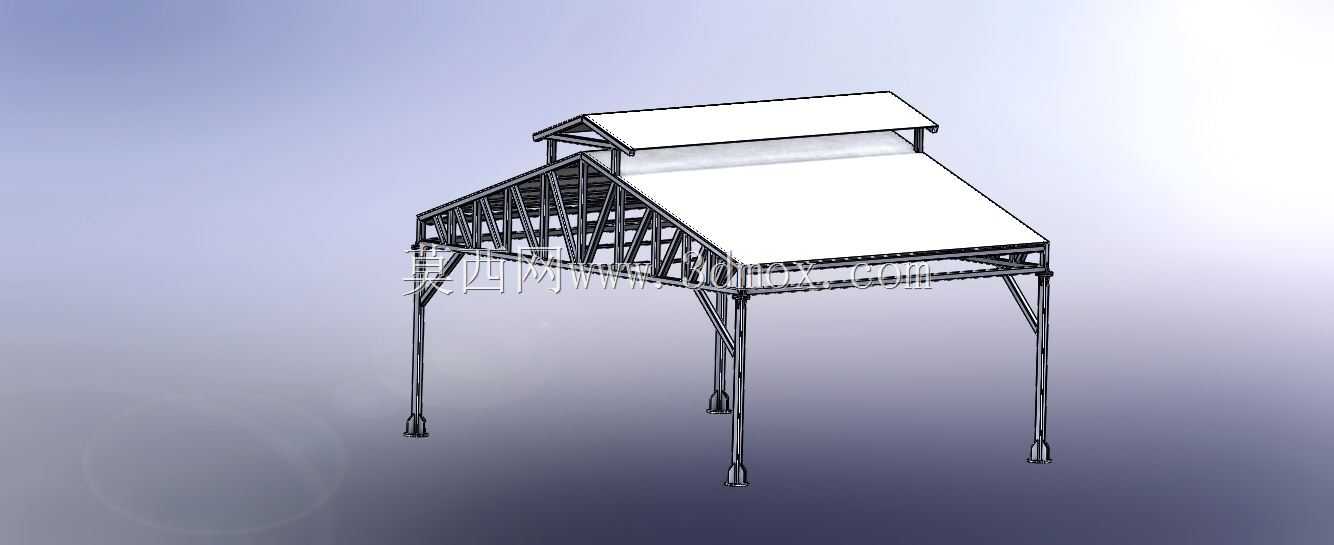

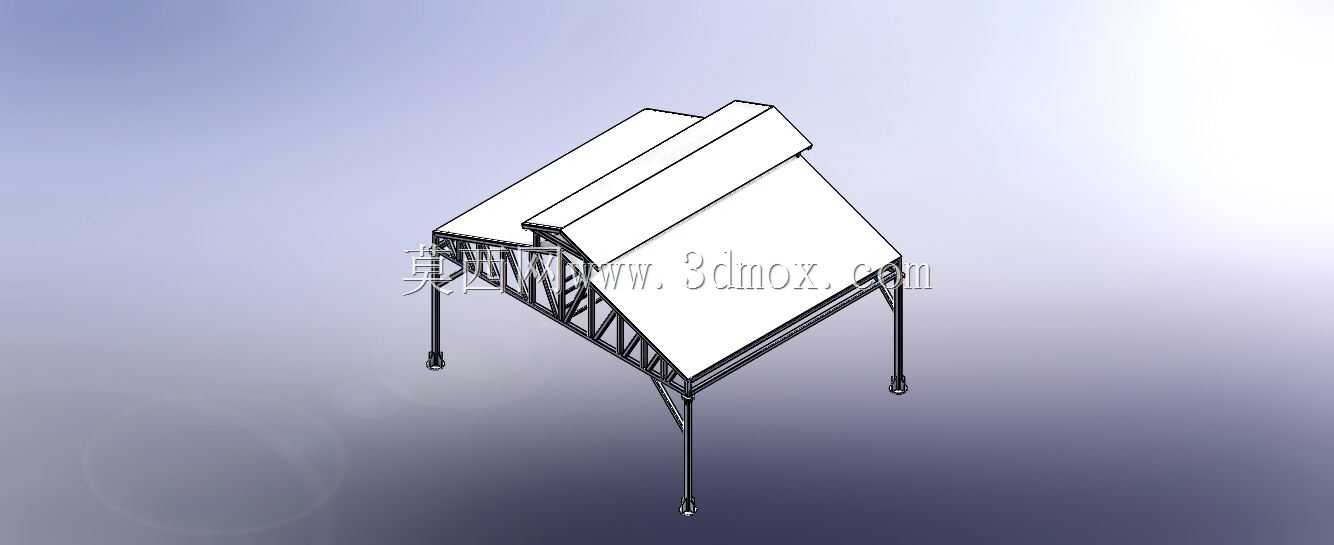

　　这类带高位通风夹层的坡形钢结构屋顶，常应用在户外临时作业工位、厂区小型设备存放区、园区非机动车停放点、露天物料周转区的顶部遮蔽场景，相比传统单坡彩钢顶，它的双层屋面结构能在两层板之间形成空气流通层，夏季暴晒时夹层内的热空气可顺着屋面坡度从高位开口排出，大幅降低屋面下方的辐射温度，避免单层面板直接导热导致棚下闷热的问题。从结构组成来看，整个屋顶的受力体系全部采用型钢焊接成型，主承重桁架采用三角形腹杆排布，这种结构形式能在控制型钢截面尺寸的前提下获得足够的整体刚度，承受常规地区的雪载、五到六级风载不会出现明显挠度变形，屋面围护板采用压型板材固定在桁架上弦的檩条上，檩条与主桁架之间采用角焊缝连接，所有焊接位置在加工时需要做焊渣清理和防锈底漆涂刷，避免户外长期使用出现锈蚀失效。

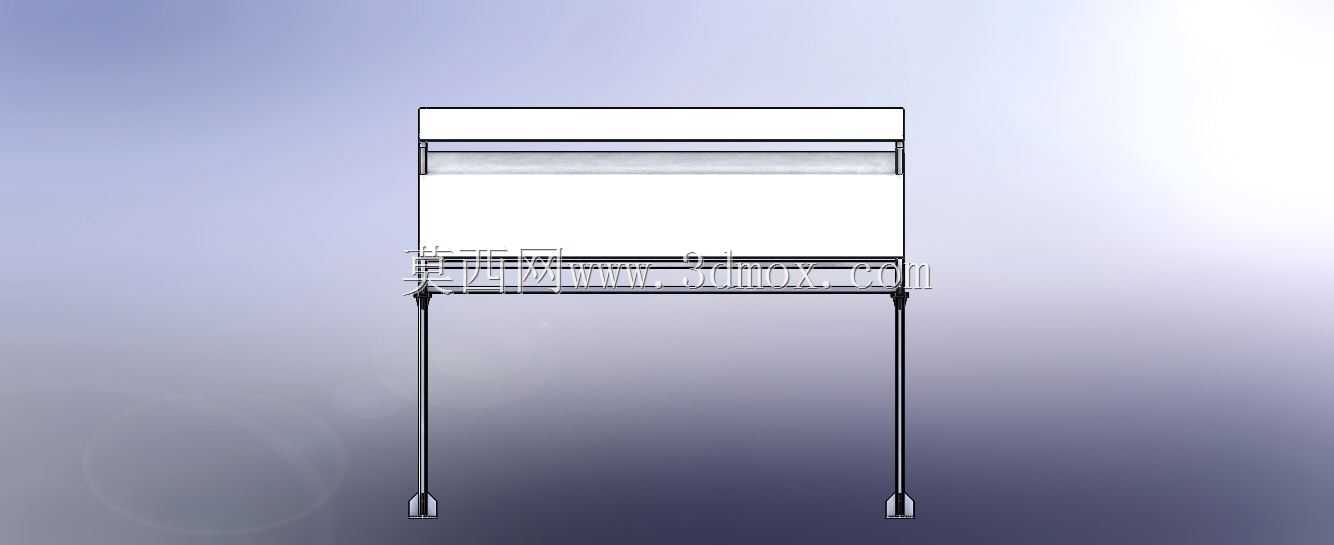

　　支撑立柱采用等截面方管制作，柱脚设置带安装孔的底板，安装时可通过膨胀螺栓与硬化混凝土地面固定，柱与主桁架的连接位置加设斜向支撑角撑，抵消屋面水平方向的风荷载推力，避免整个棚体出现侧向失稳。设计这类屋顶结构时，首先需要根据使用场景确定遮蔽覆盖的范围，常规单组单元的横向跨度控制在四米到六米之间，纵向柱距设置为三米，过高的跨度会导致主桁架的截面尺寸被迫加大，提升整体材料成本，过小的柱距则会增加立柱数量，挤占棚下的有效使用空间。屋面坡度设置在十五度到二十度之间，这个角度既能保证雨水快速顺着坡面流下不会出现屋面积水，也不会因为坡度过陡导致高位通风层的挡风效应过强，影响通风散热的效果。

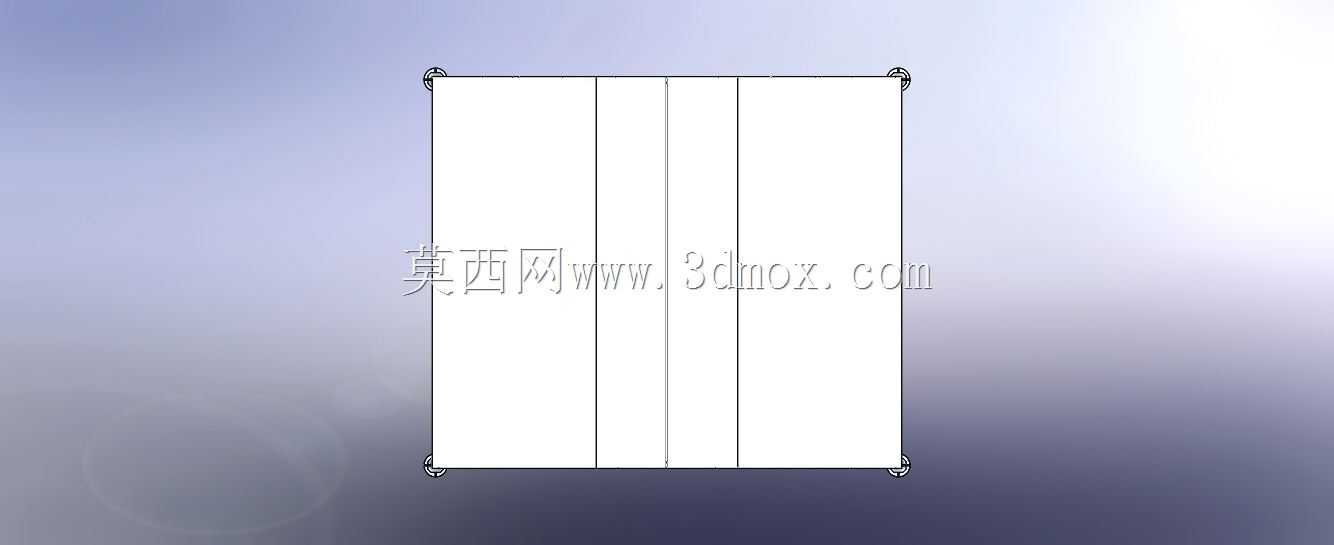

　　高位通风层的宽度设置为主屋面宽度的三分之一，两侧留出的通风开口高度控制在两百毫米左右，开口位置加设钢丝防护网，避免落叶、杂物飘入夹层造成堵塞，同时也能防止鸟类进入夹层筑巢带来的安全隐患。安装边界方面，柱脚的混凝土基础需要做至少一百五十毫米厚的C20混凝土硬化层，每个柱脚位置的膨胀螺栓埋深不小于一百毫米，若安装位置处于沿海大风区域，还需要在相邻立柱之间加设横向系杆，增强整体结构的抗侧移能力。屋面围护板的搭接长度不小于一个波峰，搭接位置打密封胶做防水处理，避免雨水顺着板缝渗漏到棚下。

　　主桁架的下料需要提前在三维软件中做干涉检查，确认每根腹杆的切割角度准确，避免现场安装时出现杆件对接错位，导致焊接位置出现应力集中，长期受力下出现焊缝开裂的问题。这类屋顶结构相比混凝土现浇屋面，加工安装周期短，所有构件都可以在车间预制完成后运输到现场组装，不需要大型吊装设备，三到四个工人两天即可完成单组单元的安装作业，后期如果需要搬迁或者调整遮蔽位置，还可以通过拆卸螺栓、切割焊缝的方式拆解后重新组装，材料重复利用率高，适合需要灵活调整场地布局的厂区、工地场景使用。结构计算时需要重点校核主桁架跨中位置的最大挠度，控制在跨度的两百分之一以内，保证屋面受载后不会出现明显的下凹变形，避免积水留存；立柱的长细比控制在一百五十以内，防止立柱受压出现失稳弯曲。所有外露的型钢表面在焊接完成后，需要涂刷两层面漆，颜色可根据场地整体视觉要求选择，常规采用灰白色或者海蓝色，兼顾防锈能力和视觉协调性。
