UCF206-20方形外球面带座轴承结构

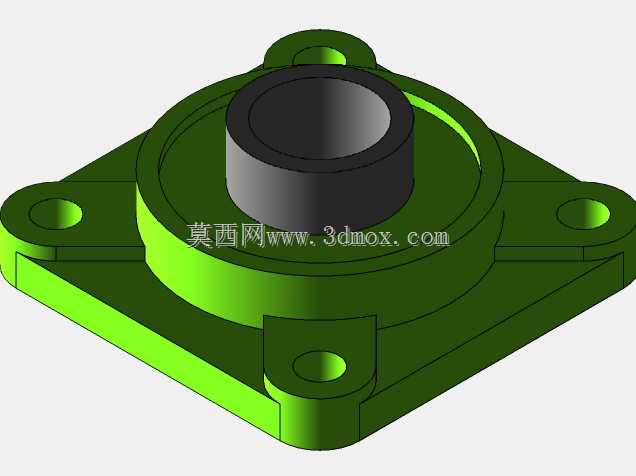

　　在轻工输送线、小型农机、食品加工设备的传动布局中，这类方形外球面带座轴承是极为常见的支撑部件，核心作用是为旋转轴提供稳定的径向与一定程度的轴向支撑，同时补偿安装过程中产生的轴系同轴度误差，降低现场安装的精度要求，减少设备运行过程中因轴挠曲、安装座加工偏差带来的轴承额外载荷。从结构设计来看，这款带座轴承采用方形铸造座体搭配外球面球轴承内嵌的结构，座体四个角预留了贯通的安装螺栓孔，安装时可直接通过螺栓将座体固定在设备的安装基准面上，不需要额外加工复杂的轴承安装沉孔，适配多种型材机架、钢板焊接机架的安装场景，尤其适合现场改造、小型设备快速装配的工况。

　　外球面轴承的内孔为20mm规格，适配直径20mm的光轴安装，内圈一侧带有紧定螺钉结构，轴穿入内孔后拧紧紧定螺钉即可实现轴与内圈的周向固定，不需要额外加工轴肩、键槽，大幅简化了配套轴类零件的加工工序，对于中小载荷、转速中等的传动场景，这种固定方式完全可以满足扭矩传递的需求。座体的设计充分考虑了承载需求，轴承安装位的座体壁厚做了加厚处理，四个安装孔位周围设置了凸起的加强筋结构，既可以提升座体的整体刚性，避免螺栓拧紧时座体产生变形，也能在轴承承受径向冲击载荷时分散应力，减少座体开裂的风险。

　　轴承外圈与座体的安装孔采用球面配合设计，当轴系存在一定角度的偏斜时，外圈可以在座体内自动调心，补偿角度偏差，避免轴承滚动体承受额外的偏载力矩，延长轴承的实际使用寿命。从安装边界来看，方形座的四个安装孔呈对称分布，孔位间距符合行业通用的安装尺寸标准，可直接替换同型号的其他品牌带座轴承，不需要重新加工设备上的安装孔位；轴承内圈伸出座体安装平面的高度经过精确核算，安装后不会与设备上的其他相邻部件产生运动干涉，座体底部的安装平面加工有较高的平面度要求，安装后可以保证座体与基准面完全贴合，避免因贴合不实产生的振动。

　　在实际应用场景中，这类带座轴承常被用在皮带输送机的托辊支撑、小型包装设备的辊筒传动、农用机械的传动轴支撑、风机的叶轮轴支撑等位置，相比传统的剖分式轴承座，它的装配工序更少，密封性能更好，轴承两端自带的密封结构可以阻挡粉尘、水渍进入轴承内部，在多尘、有少量喷淋的工况下也能保持稳定运行，不需要频繁加注润滑脂维护。建模过程中需要重点关注几个关键尺寸的匹配：一是轴承外圈球面与座体内孔球面的配合公差，既要保证调心时的转动灵活性，也要避免配合间隙过大产生的窜动；二是四个安装孔的位置度公差，必须保证与行业通用安装尺寸一致，否则会出现现场无法安装的问题；三是内圈紧定螺钉的位置深度，要保证螺钉拧紧后可以牢固顶在轴表面，同时不会突出内圈外圆与其他部件产生刮擦。座体的铸造圆角设计也需要符合工艺要求，避免出现壁厚突变导致的铸造缺陷，安装孔的沉头深度要适配常用的外六角螺栓头尺寸，保证螺栓拧紧后头部完全沉入沉孔内，不会突出座体表面。
