方形法兰带座外球面轴承轮换F208结构

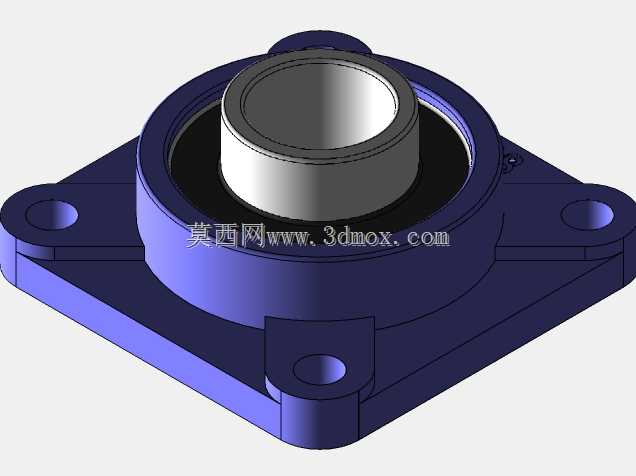

　　在轻工输送线、食品包装设备、小型农机传动端这类需要快速安装、允许一定轴系对中误差的场景里，方形法兰带座的外球面轴承单元是应用频次极高的支承部件，这次呈现的轮换F208结构，就是针对这类工况做的适配性设计。先从安装边界说起，方形法兰座的四个安装孔采用对称分布设计，安装面做了铣平处理，能直接贴合设备的安装立板或者卧式机架面，不需要额外加工定位沉台，四个安装孔的孔径适配常用的M10内六角螺栓，孔位间距符合常规F系列带座轴承的安装互换尺寸，现场更换时不需要重新打孔调整，能大幅缩短设备维护的停机时间。

　　轴承座本体采用铸铁材质一体铸造成型，安装耳位置做了加厚过渡处理，避免螺栓锁紧时出现应力集中导致的座体开裂，座体的中心承孔和外球面轴承的外圈采用间隙配合，配合面预留了润滑脂存储槽，能在长期运行时留存润滑介质，减少配合面的微动磨损。内置的外球面轴承内孔为标准圆柱孔，适配直径40mm的光轴，内圈两侧伸出的长度一致，方便轴端做轴向定位，内圈的顶丝孔采用对称布置，锁紧时能均匀施力，避免轴被顶偏导致的旋转跳动超差；轴承的密封结构采用双层接触式密封，外侧是带防尘唇的橡胶密封圈，能阻挡外界的粉尘、切削液或者农作物碎屑进入轴承滚道，内侧是挡油环，能防止轴承内部的润滑脂泄漏到输送的物料上，这点在食品输送、粮食加工场景里尤为重要。

　　设计过程中特意对座体的承载方向做了校核，方形法兰座的承载面垂直于安装面，能同时承受径向载荷和一定程度的轴向载荷，当轴系出现轻微的安装不对中时，外球面轴承的外圈球面能在座体的承孔内做小角度的自适应偏转，最大允许偏角在2度左右，能抵消机架焊接变形、轴加工同轴度误差带来的附加载荷，避免轴承过早出现疲劳点蚀。从结构细节来看，座体顶部预留了注油嘴安装孔，用户可以根据实际工况加装直通式注油嘴，不用拆卸轴承就能完成补脂操作，适合长期连续运行的自动化生产线场景；轴承内圈的端面做了倒角处理，安装轴的时候能顺利导入，不会刮伤轴的表面，也避免安装时密封圈被轴端的毛刺划伤。

　　实际选型时需要注意，这类带座轴承不适合重载冲击的工况，比如破碎机、重型压力机的主传动端，它的额定动载荷适配中小功率的传动系统，通常配套0.75kW到3kW的电机输出端、输送线的从动辊筒端，安装时要注意四个安装螺栓的锁紧力矩均匀，不要单边过紧导致座体变形，进而挤压轴承外圈造成旋转卡滞。另外座体的表面做了喷塑处理，相比普通的喷漆层，耐锈蚀能力更强，在潮湿的清洗工段、户外的小型农机设备上使用时，能减少座体生锈导致的轴承拆卸困难问题。轴承的滚道采用凸度设计，能在轴出现轻微挠曲时让滚动体和滚道的接触应力分布更均匀，避免边缘应力集中导致的滚道剥落，保持架采用冲压钢板材质，重量轻且强度足够，能在常规转速下稳定引导滚动体运转，不会出现保持架甩脱的问题。
