SKF立式剖分轴承座SNL510-608结构设计

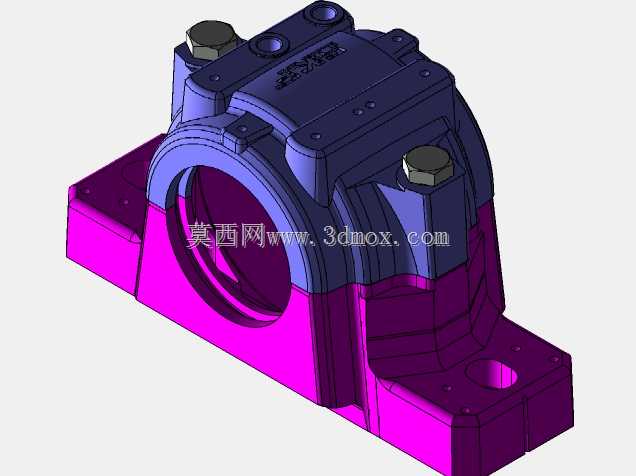

　　在带式输送机、矿山破碎设备、大型风机、工业泵组这类重载长周期运行的传动场景里，轴承座作为支撑旋转轴系、承载径向与轴向复合载荷的核心基础部件，其结构合理性直接决定整套传动系统的运维成本与运行寿命。这款SNL系列立式剖分轴承座，是针对大载荷、需频繁拆装维护的工业场景开发的标准支撑部件，适配对应内径范围的调心滚子轴承、调心球轴承，可满足不同工况下的轴系对中补偿需求。

　　从实际使用场景来看，这类轴承座常被应用在冶金产线的输送辊道、水泥厂的提升机驱动端、污水处理厂的曝气机转轴、港口散料输送的托辊组驱动端，这些场景普遍存在安装空间受限、后期运维拆装难度大、运行过程中轴系存在轻微挠曲变形的特点，剖分式的上盖与底座分体结构，刚好解决了整体式轴承座拆装时必须挪动端侧联轴器、传动轮的痛点，运维人员无需拆解整套传动链，仅需拆除上盖连接螺栓即可完成轴承更换、间隙调整、润滑脂补充等操作，能大幅缩短设备停机维护的时间。

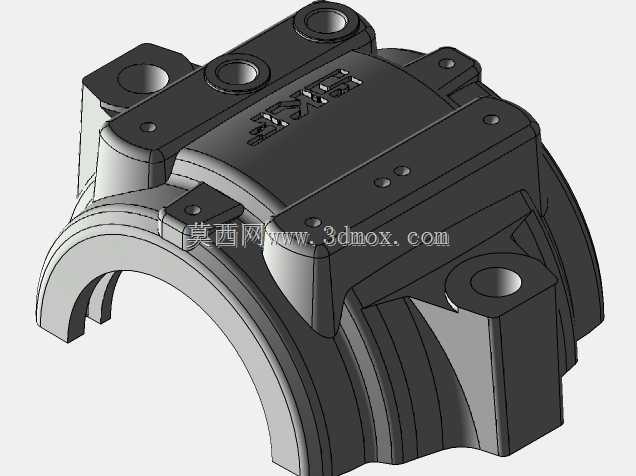

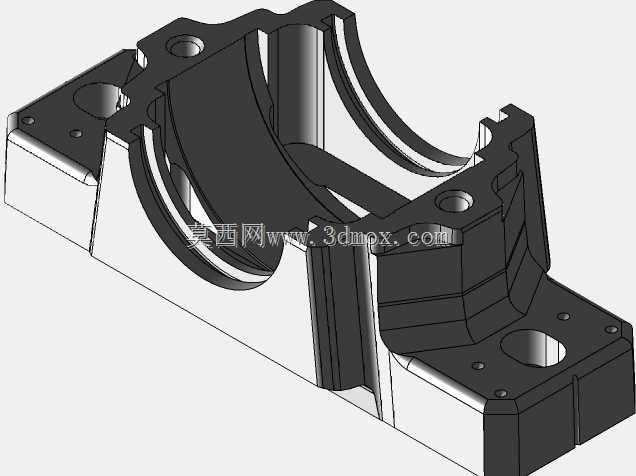

　　从功能特性上看，该轴承座底座采用一体化铸造的宽支撑脚设计，安装基面经过铣削加工，可保证与设备安装机架的贴合度，避免因安装面不平整导致的底座受力断裂；底座上预留的多个安装螺栓孔，可适配不同规格的地脚螺栓，安装时可根据现场机架的孔位灵活调整固定位置，同时底座上预留的油脂排放孔、注油孔位置，可匹配自动润滑系统的管路连接，满足长期免人工维护的运行需求。上盖部分的加强筋结构沿着载荷传递方向布置，可在承受重载冲击时分散应力，避免轴承座上盖在径向载荷作用下出现开裂变形；上盖与底座的结合面经过精密铣削，配合定位销可保证合模后的同轴度，避免上下座错位导致的轴承外圈卡滞、偏磨问题。两端的密封件安装槽可适配不同形式的密封结构，包括毡圈密封、唇形密封、迷宫密封，可根据现场的粉尘浓度、水汽情况选择对应的密封方案，阻挡外界粉尘、水汽进入轴承腔体，同时防止内部润滑脂泄漏。

　　从设计思路层面，这款轴承座的建模过程严格遵循SKF标准安装尺寸规范，建模时优先保证轴承安装孔的同轴度、安装基面的平面度、螺栓孔的位置度公差，所有铸造圆角均按照铸造工艺要求设置，避免出现锐角导致的铸造应力集中；上下座连接的螺栓孔位置特意避开了轴承载荷的主要传递路径，防止螺栓受剪切力断裂；轴承腔体的内部空间预留了足够的润滑脂存储容积，可保证轴承在长期运行过程中得到充分润滑，同时腔体内部的回油槽结构可将多余的润滑脂引导至排放孔，避免因润滑脂填充过多导致的轴承温升过高。

　　从安装边界尺寸来看，该型号轴承座的中心高、底座安装孔的孔距、轴孔的直径范围、上盖顶部的螺栓操作空间均符合行业通用安装标准，可直接替换同型号的老旧轴承座，无需对现有设备的安装机架进行二次加工；安装时需注意底座与机架之间的调整垫片厚度，保证轴系的水平度误差在允许范围内，上下座连接螺栓需按照对角顺序分次拧紧，避免因拧紧力矩不均导致的结合面缝隙。在实际选型过程中，需根据轴的直径、轴承的宽度、所承受的径向载荷大小、运行转速匹配对应的轴承座型号，同时结合现场环境选择合适的密封组件与润滑方式，才能保证轴承座达到设计使用寿命。
