法兰输入型蜗轮蜗杆减速传动装置

　　这款蜗轮蜗杆传动结构，在轻工输送、食品包装、小型自动化生产线的动力匹配环节应用十分广泛，这类传动结构天生具备大传动比下的自锁特性，很多需要防止负载倒转的工位——比如倾斜输送的小型料道、工位回转的小型转盘、轻载升降的导向机构，都会优先选用这类结构来替代多级齿轮减速，省去额外的制动组件成本。从实际使用场景来看，这类减速结构通常直接对接标准B5法兰安装的驱动电机，输入端的法兰盘做了止口定位设计，安装时只要将电机输出轴插入输入端的蜗杆连接孔，拧紧法兰周向的固定螺栓即可完成对接，不需要额外加工联轴器安装座，对设备安装空间紧张的小型设备十分友好。

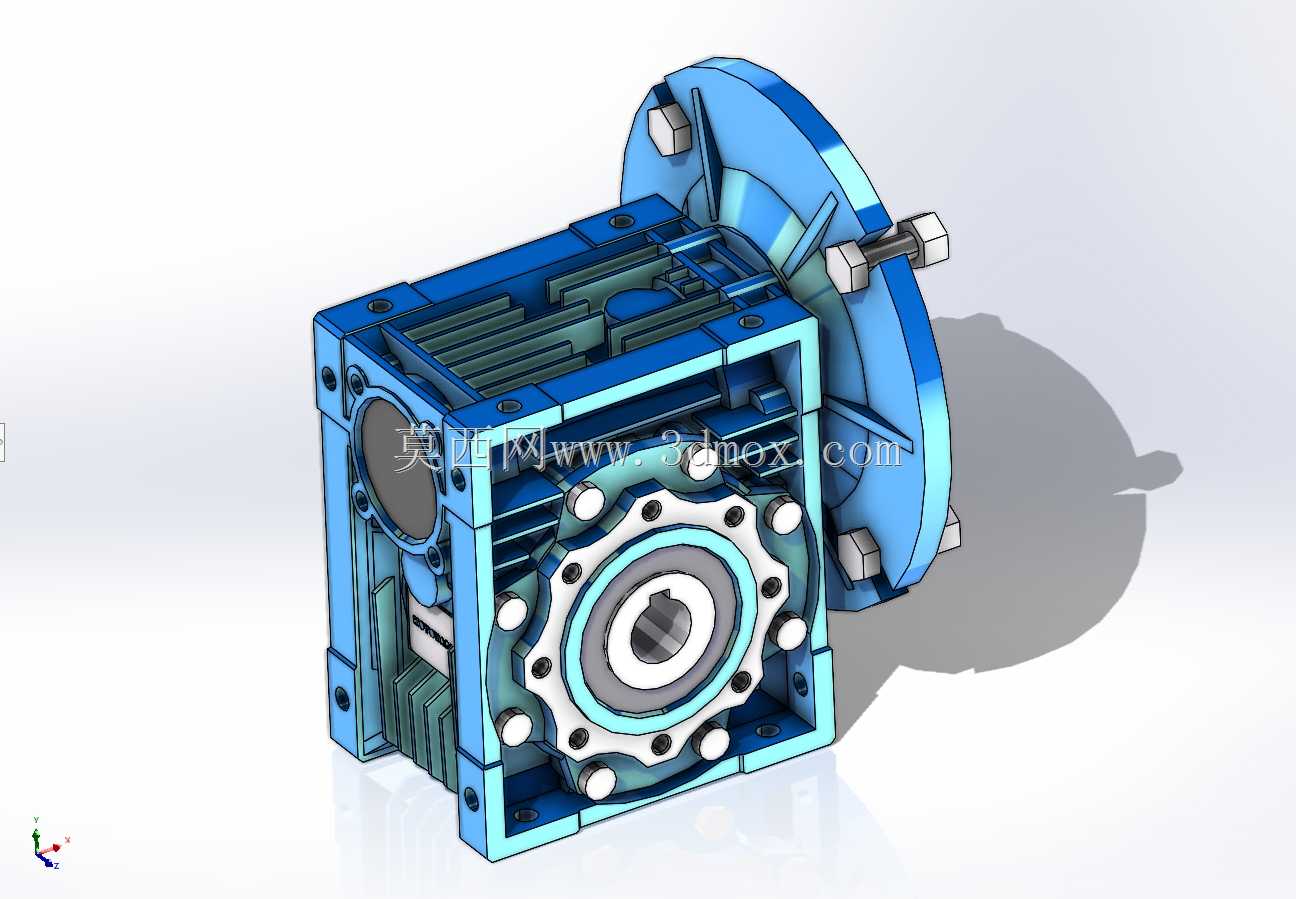

　　从结构设计逻辑来看，箱体采用剖分式拼接结构，蓝色的压铸箱体部分预留了多方向的安装脚孔，不管是水平卧式安装还是垂直法兰安装，都能找到对应的固定孔位，不需要额外做转接支架；内部的蜗杆采用硬齿面磨削加工，和蜗轮啮合的侧隙控制在0.02-0.05mm区间，既保证传动过程不会出现卡滞，又能把回程间隙控制在轻载工位允许的范围内，蜗轮部分采用锡青铜材质镶嵌铸铁轮毂的结构，既保证啮合面的耐磨性能，又能降低核心部件的材料成本，输出端的孔采用键槽连接设计，配套标准平键就能直接和负载轴对接，输出端盖的多螺栓固定结构能承受一定的径向负载，满足带链轮、同步轮传动的负载需求。

　　从安装边界尺寸来看，输入端法兰的止口尺寸适配常规60-90机座号的标准电机，中心高尺寸匹配行业通用的NMRV系列减速箱安装尺寸，替换现有设备上的同规格减速箱时不需要改动设备的安装板开孔，输出轴的孔径、键槽尺寸都和通用标准保持一致，现场维护更换时不需要重新加工连接部件。箱体表面的散热筋结构沿着蜗杆轴向布置，在设备运行时能通过自然对流带走啮合产生的热量，不需要额外加装散热风扇，在常温环境下连续运行的温升能控制在允许范围内，避免润滑脂高温失效。箱体内腔的储油空间设计时考虑了不同安装角度的润滑需求，不管是水平安装还是垂直安装，都能保证蜗轮蜗杆啮合面浸在润滑脂内，减少日常维护的注油频率。

　　输出端的密封采用双唇口油封结构，能防止长期运行时润滑脂渗漏，同时阻挡外部的粉尘、切削液进入箱体内部，适配车间多粉尘、有少量切削液飞溅的加工工位使用。周向的固定螺栓采用内六角圆柱头设计，安装时可以用标准内六角扳手操作，在空间狭窄的设备内部也能完成拧紧作业，不需要预留过大的扳手操作空间。这类减速结构的单级传动比可以做到30-60区间，输入转速在1400转的标准电机转速下，输出转速可以降到20-50转区间，刚好匹配大部分轻载输送、回转工位的转速需求，不需要额外增加减速级，整体结构的体积比同功率的齿轮减速箱小30%左右，重量也更轻，对设备的整体负载控制十分友好。在设计建模过程中，所有配合面的公差都按照机械设计手册的推荐值选取，箱体的安装孔位置度、止口的同轴度、输出轴孔和输入轴的垂直度都做了公差约束，建模时还原了内部的蜗轮蜗杆啮合关系、轴承安装位、密封槽结构，能直接用于后续的工程图导出、装配干涉检查，也能作为设备整体方案设计时的选型参考模型，直接导入装配体中做空间布局校验，避免设计阶段出现安装空间干涉的问题。
