移动式齿轮减速传动箱体结构设计

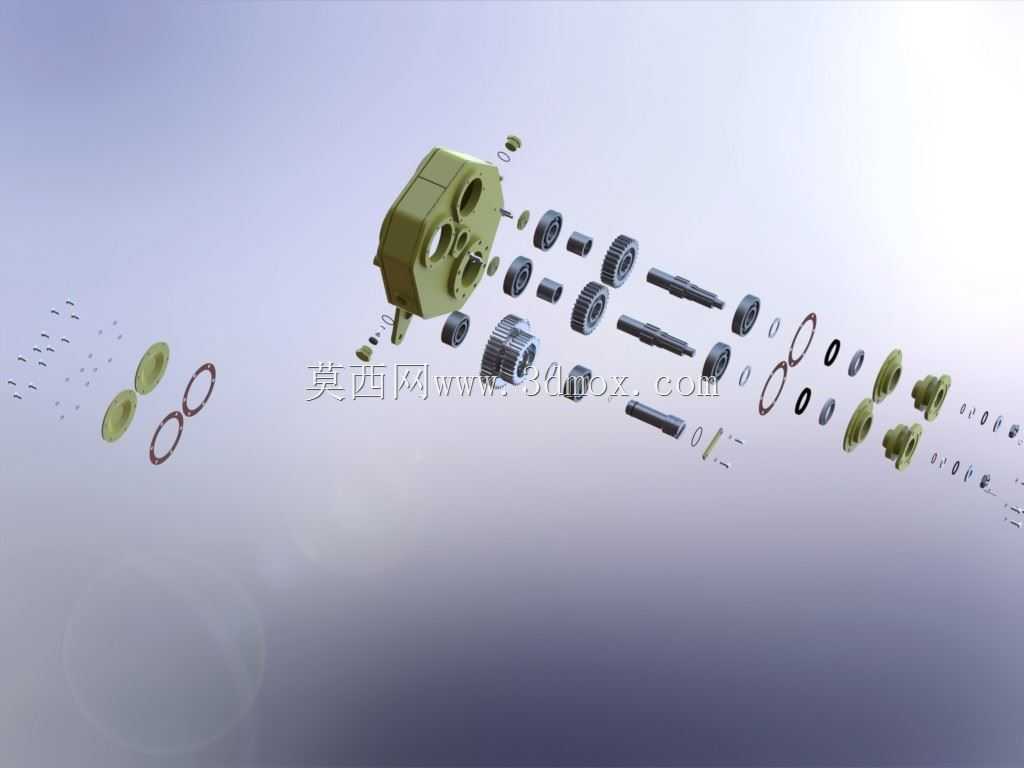

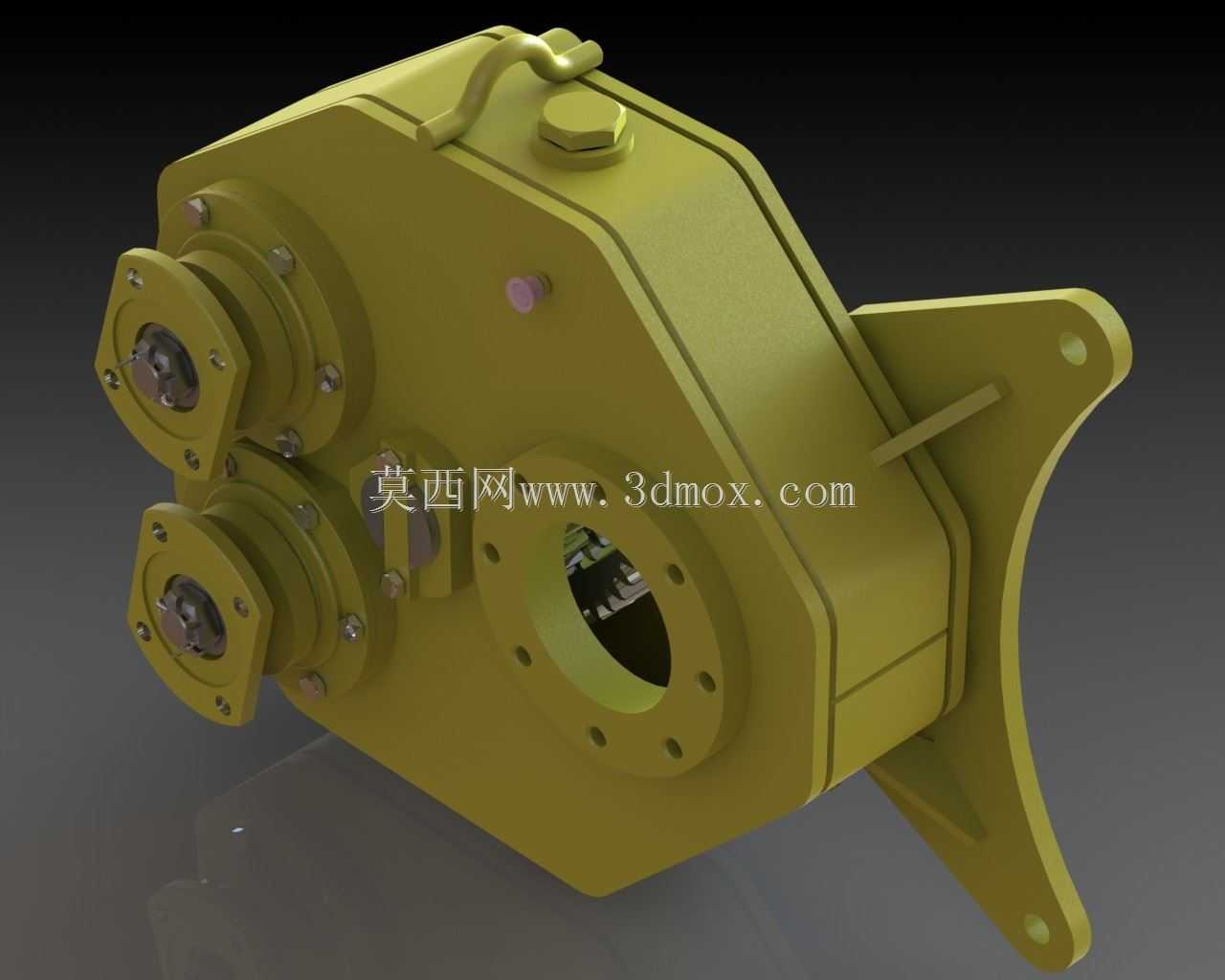

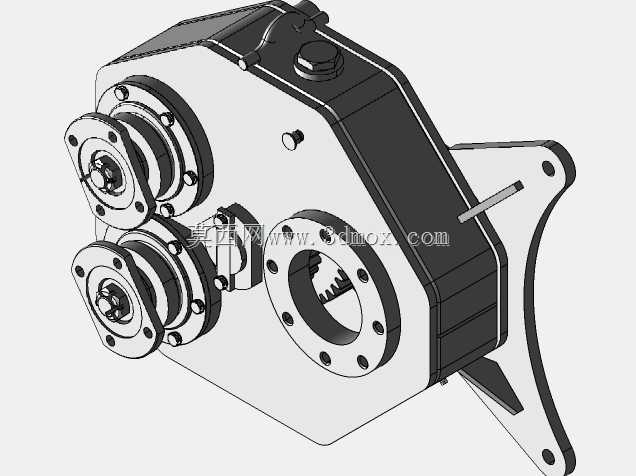

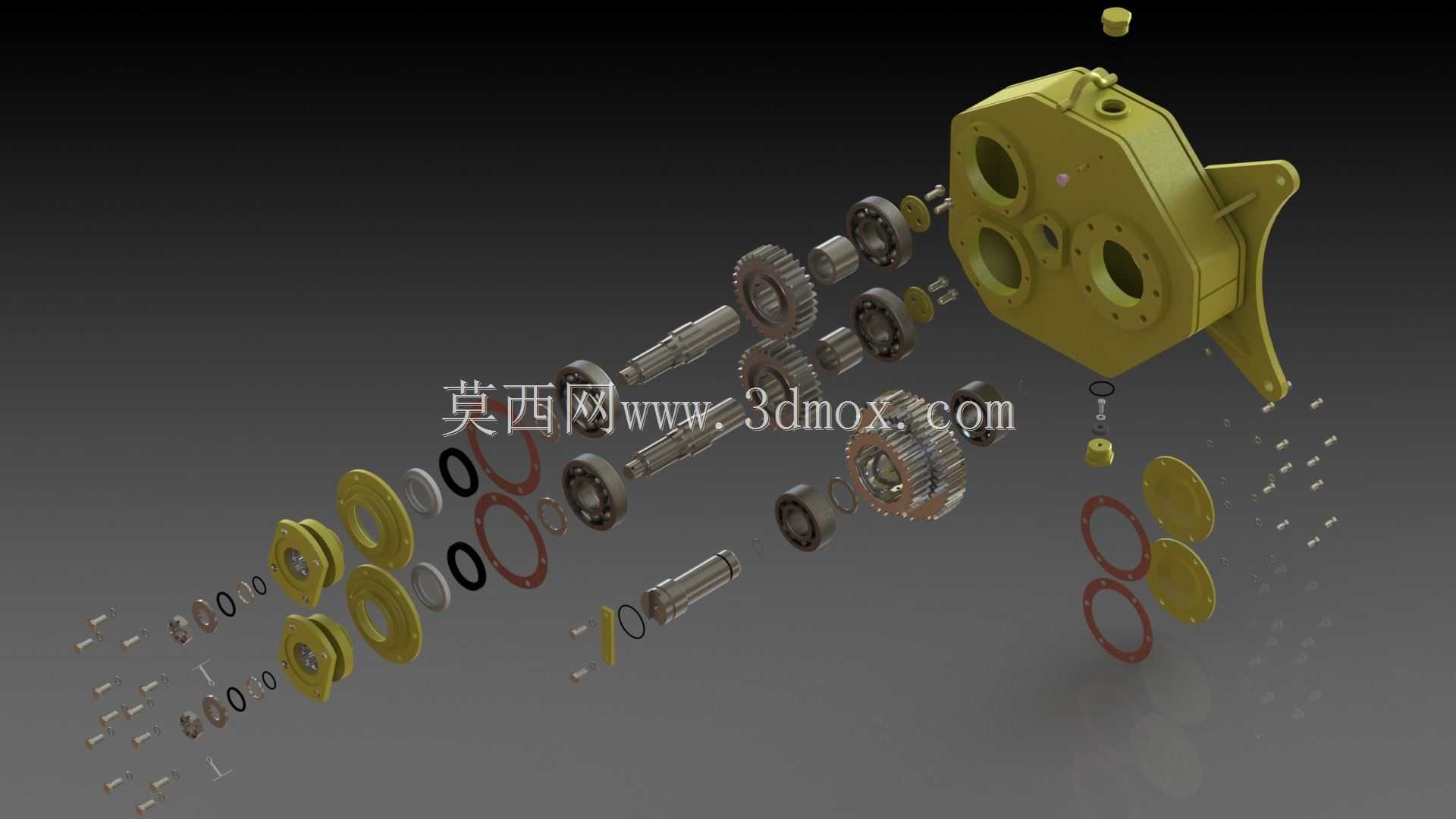

　　在中小功率传动链路的布局场景里，这类移动式减速结构常被集成到需要灵活调整传动位置的工装输送、小型作业机具的动力传递环节，核心作用是匹配原动机的高转速输出，通过多级齿轮啮合完成转速折减与扭矩放大，让终端执行件获得适配作业负载的转速与扭矩输出，避免原动机直接带载时出现扭矩不足、转速过高无法匹配作业节奏的问题。从拆解后的结构排布来看，整个减速单元采用剖分式箱体作为承载基体，箱体上预留的多个轴承安装孔位，分别对应输入轴、中间传动轴、输出轴的装配基准，每根轴系的支撑位置都配置了对应规格的滚动轴承，轴肩与轴承内圈贴合定位，轴承外圈则嵌入箱体的镗孔内，通过端盖完成轴向限位，保证轴系运转时的同轴度与径向跳动控制在合理公差范围内，避免齿轮啮合出现偏载、打齿的问题。

　　齿轮组的参数匹配是整个设计的核心，输入轴端的小模数齿轮与中间轴上的大直径齿轮形成第一级减速，中间轴上的小齿轮再与输出轴端的大齿轮啮合形成第二级减速，两级传动的齿数比经过匹配计算，能够覆盖常规小型移动作业设备所需的减速比范围，齿轮端面与箱体内壁之间预留了足够的间隙，既可以避免运转时齿轮与箱体发生剐蹭，也能给润滑油的流动留出空间，保证齿轮啮合面能够得到充分的润滑，减少运转过程中的磨损与发热。箱体外侧延伸出的安装支耳带有预制的安装通孔，能够通过螺栓组件快速固定到设备的安装机架上，支耳的位置经过受力校核，能够承载减速单元运转时产生的径向与轴向载荷，避免长期运转后安装位置出现松动移位。

　　轴系上配置的多组密封垫片、O型密封圈，分别布置在轴承端盖、箱体剖分面、轴伸端的位置，能够有效阻止箱体内的润滑油渗漏，同时阻挡外部的粉尘、水汽进入箱体内部，保护齿轮与轴承的配合面不受杂质侵蚀，延长整个传动单元的维护周期。从安装边界来看，整个减速单元的外形轮廓紧凑，输入轴与输出轴的轴伸长度、轴径尺寸都按照通用安装接口设计，能够直接匹配常规规格的联轴器、带轮等传动连接件，不需要额外做转接结构设计，在设备改型、传动链路调整时可以快速完成换装。

　　设计过程中优先考虑了装配与维护的便捷性，箱体剖分面采用平面密封结构，拆卸上箱体后就可以直接接触到内部所有的齿轮、轴、轴承组件，日常检查齿轮磨损情况、更换润滑脂、更换损坏的轴承时不需要完全拆解整个传动链路，大幅降低现场维护的操作难度。每根轴上的齿轮、轴套、挡圈都按照装配顺序排布，轴向定位通过轴用弹性挡圈、轴肩、套筒配合完成，没有采用过多的特殊定制紧固件，所有配件都可以选用通用标准件，降低后续配件采购与替换的成本。这类减速结构在实际使用中，能够适应一定范围内的安装角度调整，箱体上预留的注油孔、放油孔位置合理，不管是水平安装还是小角度倾斜安装，都能保证箱体内的润滑油位处于合理区间，不会出现润滑不足或者润滑油渗漏的问题。齿轮的齿面经过常规的硬化处理，能够承受持续运转下的接触应力，在额定负载范围内长期运转不会出现过早的齿面点蚀、磨损问题，适合在连续作业的小型设备上作为动力减速单元使用。
