符合DIN745标准的U型链条连接卸扣结构

　　在矿山提升、散料装卸、重型输送这类持续承受交变拉载的作业场景里，链条作为核心传力构件，其端部的可拆卸连接节点直接决定整套牵引系统的运行可靠性，本次设计的卸扣结构完全匹配DIN745标准要求，专门适配符合DIN764、DIN766规格的工业链条，作为链端与作业构件之间的受拉连接件使用。从实际工况出发，这类卸扣最常出现在提升机料斗牵引链端、铲斗吊装连接点、重型索具临时接驳位置，作业过程中不仅要承受额定静拉力，还要应对启动、制动瞬间的冲击载荷，以及物料剐蹭、户外环境带来的磨损与腐蚀影响，因此结构设计上优先保证传力路径的连续性，避免出现应力集中的锐角缺口。

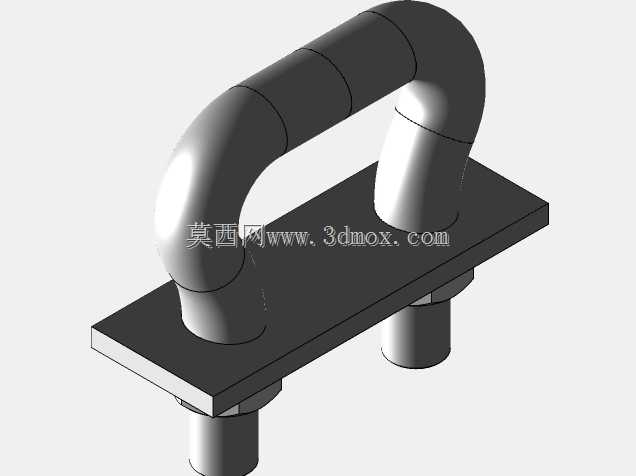

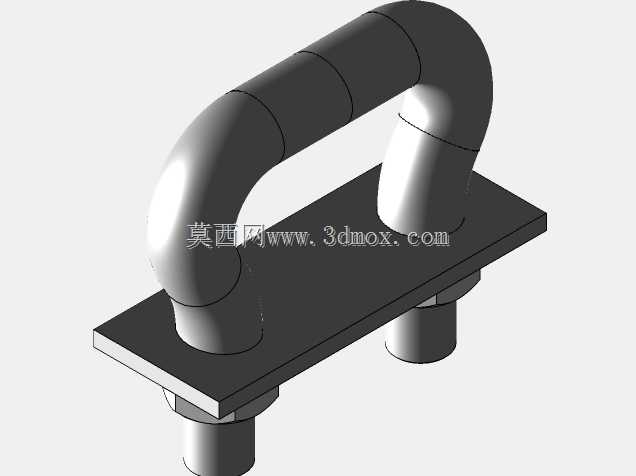

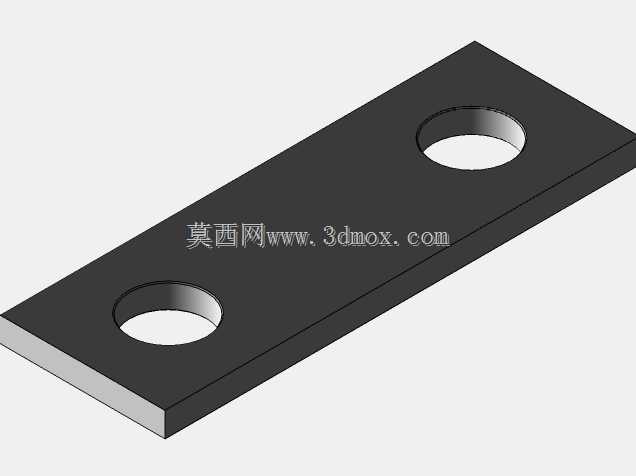

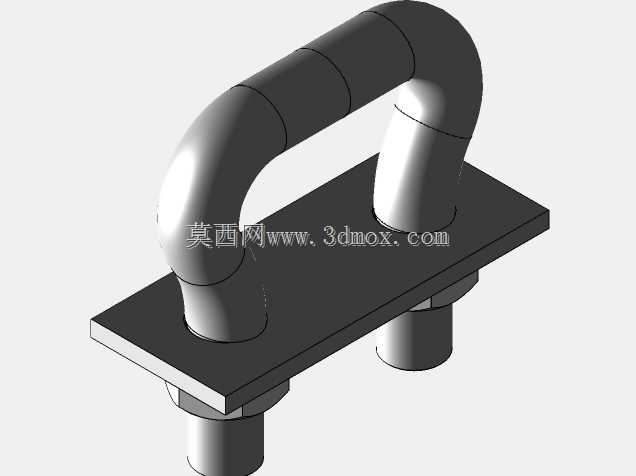

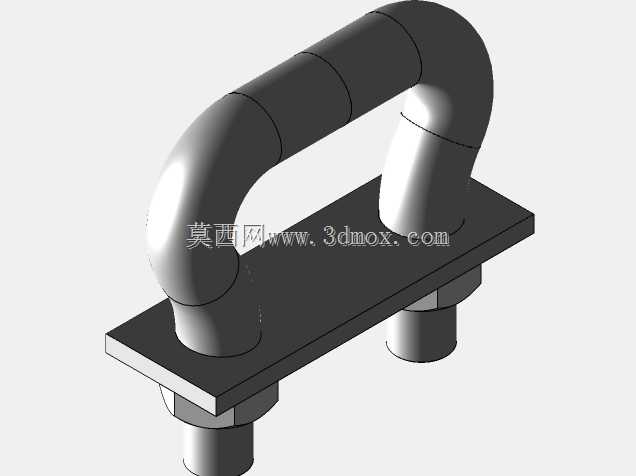

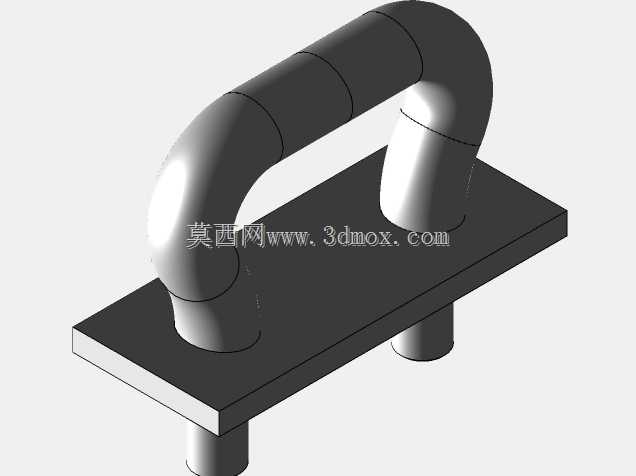

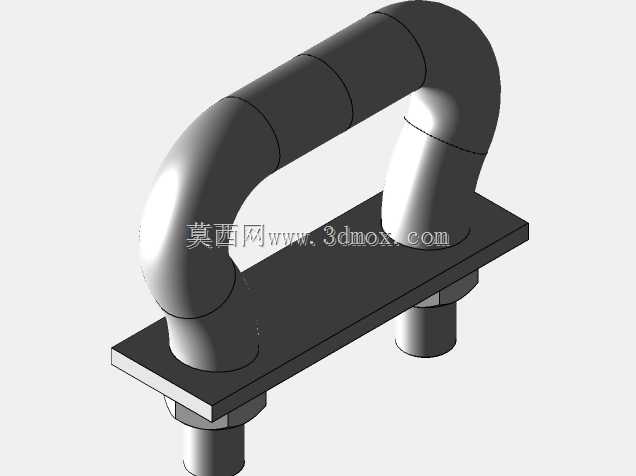

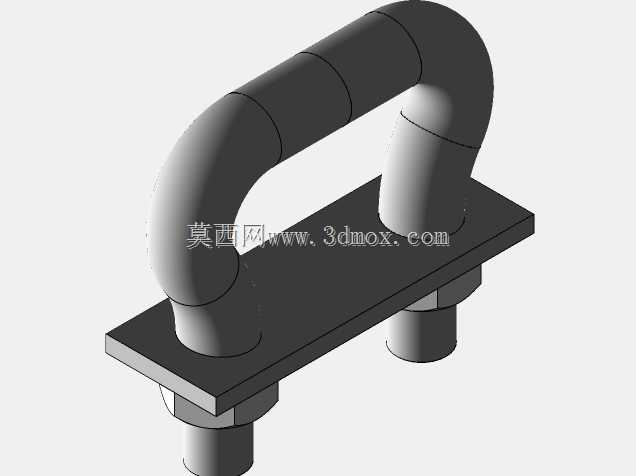

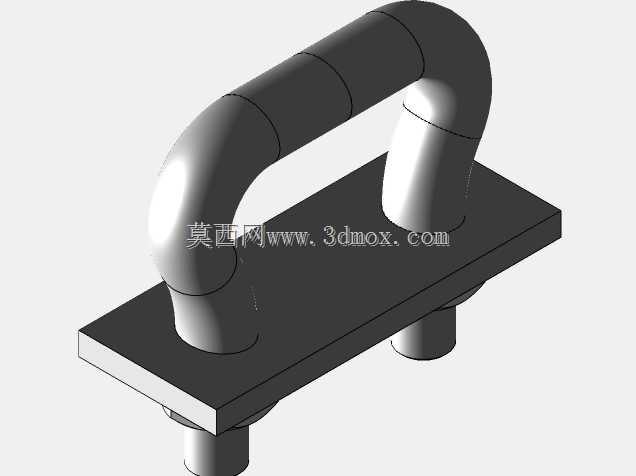

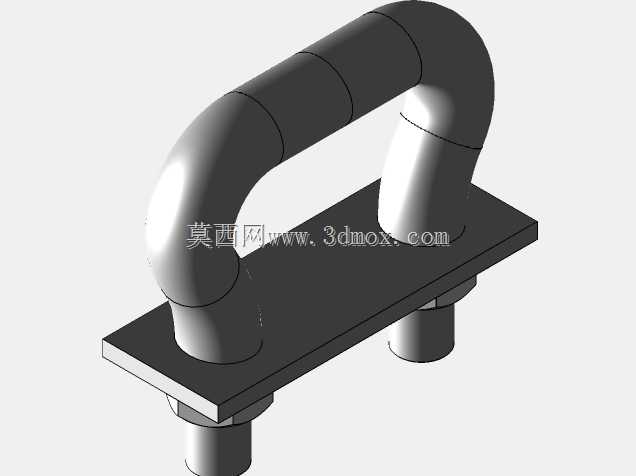

　　整体采用U型弯制主体搭配横向承载销的结构形式，U型主体的弯曲段做了等半径圆弧过渡，圆弧内径与配套链环的棒料直径匹配，保证链环套入后接触面积均匀，不会出现局部点接触导致的压痕磨损；两个直臂段加工有同轴的销孔，孔位公差严格控制同轴度要求，避免穿销后出现别卡，导致局部受力过载。横向承载销采用带螺母锁紧的结构，销的光杆段与U型臂销孔采用间隙配合，方便现场拆装更换，末端的螺纹段配加厚六角螺母，安装到位后可通过开口销或者防松垫片锁止，防止设备运行过程中螺母受振动松脱，引发连接失效。设计过程中针对不同额定载荷的使用需求，做了多配置的参数化结构，每个配置对应特定的链环规格，从8mm到45mm棒料直径的配套链条都有对应的尺寸适配，安装边界上，U型主体的开口宽度略大于配套链环的内宽，保证链环可以顺利卡入，承载销的有效长度覆盖U型两臂外侧距离加上被连接件的安装板厚度，不会出现销长不足导致螺母无法锁紧的问题；安装时需要保证被连接件的安装孔与U型臂销孔同轴，穿销后螺母拧紧力矩符合对应规格的扭矩要求，避免预紧力不足导致销子窜动。

　　不同于普通的吊装卸扣，这款专门针对链条连接做了优化，U型弯的内侧弧度没有多余的凸起，链环在受拉摆动时可以在一定角度范围内自由转动，不会因为硬接触产生附加弯矩，这一点在提升机运行过程中尤其重要——牵引链绕过头尾链轮时会产生角度偏转，卸扣的活动余量可以避免链环与卸扣之间产生刚性别劲，减少额外的应力损耗。结构选材上适配常规的合金结构钢锻造工艺，整体锻造后进行调质处理，保证芯部韧性与表面硬度的平衡，表面可根据使用场景做镀锌或者发黑处理，应对不同的腐蚀环境；建模过程中所有配合面都做了合理的公差预留，承载销与销孔的配合间隙控制在装配允许的范围内，既不会因为间隙过大导致运行晃动，也不会因为间隙过小造成现场拆装困难。

　　在实际设备选型匹配时，需要先确认配套链条的具体规格，对应选择相同载荷等级的卸扣配置，严禁小规格卸扣配套大载荷链条使用，同时安装前要检查U型弯段是否有锻造裂纹、承载销是否有变形磨损，螺母螺纹是否完整，避免安装带缺陷的零件留下安全隐患。这类连接件虽然属于小型五金构件，但在整套牵引系统中属于关键的受力节点，一旦失效会直接导致料斗坠落、载荷滑脱等安全事故，因此设计时所有尺寸都严格遵循德标对应条款的要求，包括U型臂的截面尺寸、承载销的直径、螺纹规格、弯曲半径等参数，都经过受力校核，保证额定载荷下的安全系数符合行业使用要求。
