带门廊立柱的坡顶休闲小屋结构设计

　　本次呈现的小型休闲小屋结构，在设计初期就锚定了户外庭院、郊野营地这类轻量休闲场景的使用需求，没有照搬常规民用住宅的冗余结构，所有构件都围绕轻量化、易装配、视觉协调性三个核心方向展开。先从整体安装边界来看，整体占地控制在2.4米×1.8米的矩形范围内，屋脊最高处距地面2.2米，门廊外挑0.6米，这个尺寸既可以满足1-2人在内部临时休憩、放置小型户外桌椅的空间需求，也不会因为体量过大挤占庭院或营地的有限活动空间，安装时不需要做复杂的混凝土基础，仅需对放置区域做简单的地面找平，铺设配套的装饰地砖模块即可完成基础定位，大幅降低了现场施工的工作量。

　　结构设计上，主体围护结构采用仿木纹的模块化壁板拼接，每块壁板都预设了卡槽式连接位，不需要额外的焊接工序，现场通过卡扣配合少量自攻螺钉就能完成壁板的组装，壁板厚度控制在20mm，既保证了基本的结构刚度，也能在户外环境下起到一定的隔热挡风作用。侧墙的花窗没有采用简单的平面贴图式设计，而是做了十字分格的立体窗框结构，窗框突出壁板表面15mm，既还原了传统小木屋的窗型视觉效果，也预留了后续加装透明亚克力板的安装槽位，使用者可以根据使用场景选择是否加装挡风板材，不需要对窗体结构做二次改造。

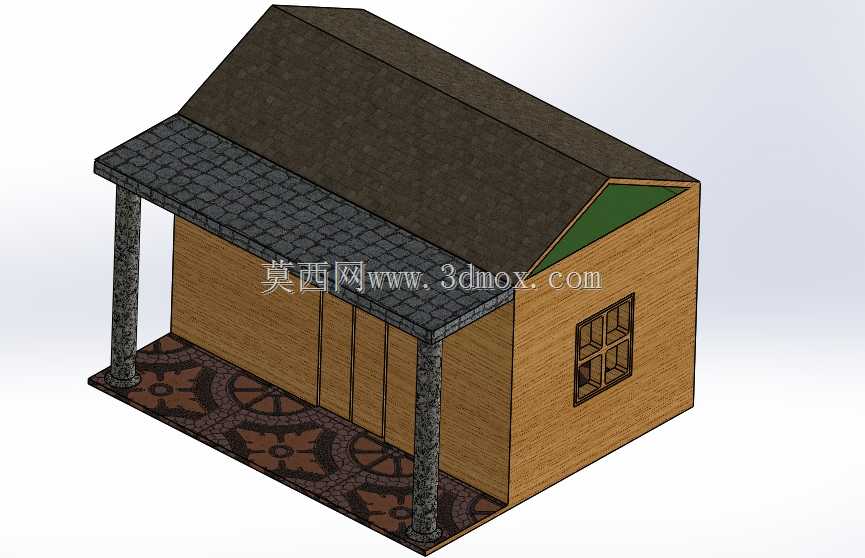

　　门廊部分的设计是整个结构的视觉重点，两根仿石纹理的立柱采用等截面方柱结构，柱脚直接落在门廊地砖的预设定位槽内，柱顶与门廊顶板的连接位做了隐藏式的承托结构，从外部看不到连接螺钉，保证了外观的整体性。门廊顶板采用仿瓦块的纹理设计，每一块瓦面的凹凸纹理都做了等比例还原，顶板的排水坡度向门廊外侧倾斜3度，刚好可以让雨水顺着瓦面流向门廊外侧的地面，不会倒灌进小屋入口或者顺着立柱流到门廊地砖区域。门廊地砖采用拼花设计，每块地砖的拼接位都做了定位止口，铺设时不会出现错位偏移，地砖表面的凹凸纹理也能起到基本的防滑作用，即使在雨天表面沾水的情况下，也能保证行走时的摩擦力。

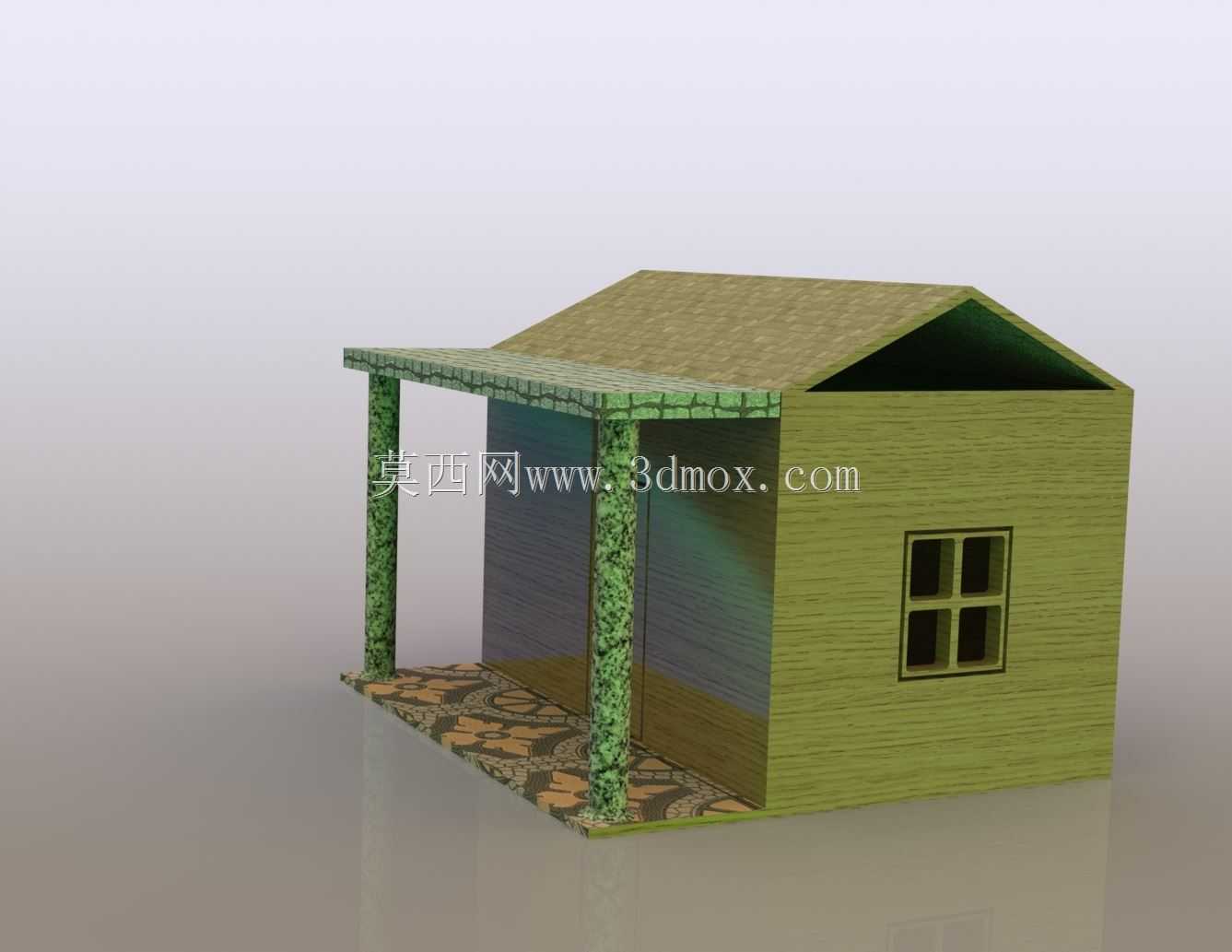

　　主屋顶采用双坡结构，坡度设置为30度，这个角度既可以保证雨水快速顺着屋面流下，不会在屋面积水，也不会因为坡度过陡导致整体视觉效果过于突兀。屋面的纹理和门廊顶板保持统一，山墙位置的三角区域做了异色封边处理，和主体木色壁板形成视觉区分，让整个小屋的轮廓更有层次感。入口位置采用多扇竖向拼接的板式门结构，门的合页位都做了隐藏式预留，后续可以根据需求选择加装门板或者直接做成开放式入口，适配不同的使用场景，比如作为营地的临时储物空间时可以加装门板上锁，作为庭院休闲角时就可以保持开放式状态，方便进出。

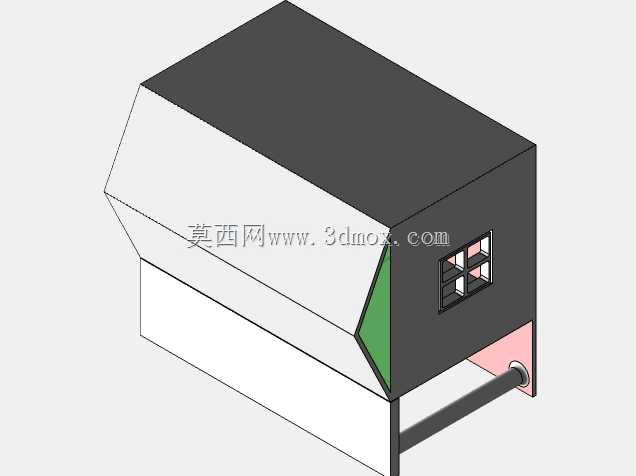

　　从建模逻辑来看，整个结构的所有零件都做了参数化关联，比如调整整体占地尺寸时，壁板长度、屋顶跨度、门廊挑出长度都会按照预设的比例自动调整，不需要逐个零件修改尺寸，对于需要做同类型不同规格小屋设计的从业者来说，可以直接在这个模型基础上调整参数，快速生成不同尺寸的方案。所有零件的壁厚都做了统一的工艺校验，没有出现壁厚突变或者倒扣无法脱模的结构，如果后续需要做实物生产，不管是采用注塑工艺生产塑料拼装件，还是采用实木切割做木质拼装件，都不需要对结构做大幅度的修改，能直接对接生产环节的工艺要求。

　　在实际应用中，这个结构除了作为户外休闲小屋使用，还可以通过调整内部结构，改造成户外设备的防护机房，比如把花窗位置改成通风百叶，入口改成检修门，就可以作为庭院小型水泵、光伏逆变设备的户外防护舱，因为整体结构的装配方式都是模块化的，改造时只需要替换对应的壁板、窗体零件，不需要改动主体承重框架，适配性很强。门廊的空间也可以根据需求调整，比如去掉立柱和门廊顶板，就能变成最简化的方形小屋结构，进一步压缩成本和安装空间，适合对占地要求更严格的使用场景。
