车床传动阶梯轴带键槽结构设计

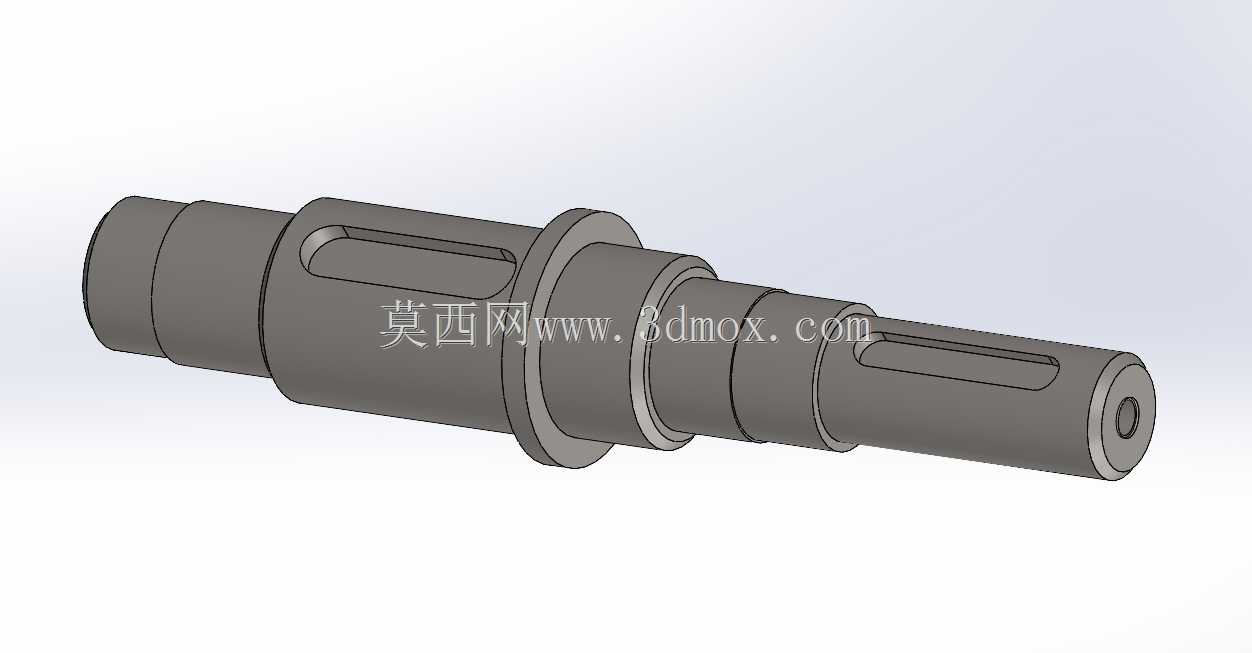

　　在普通卧式车床的主轴箱、进给箱内部，这类阶梯轴是承担扭矩传递、动力衔接的核心承载零件，区别于光轴的等径设计，阶梯式的轴段直径变化是为了适配不同位置的轴承安装、齿轮定位、联轴器对接需求，每一段轴颈的直径差都要满足装配时的零件推入行程要求，同时轴肩位置要承担轴向定位的止推作用，避免传动件在高速回转时出现轴向窜动。轴身上开设的两处键槽分别对应不同的传动件安装位，靠近轴端的键槽用于连接进给传动的齿轮或者同步带轮，中间位置的键槽则用于匹配主轴箱内的滑移齿轮，键槽的宽度、深度公差需要严格配合平键的国标尺寸，保证扭矩传递时键的侧面受力均匀，不会出现应力集中导致的键槽崩裂。

　　从安装边界来看，这类轴的总长度需要匹配箱体内部的轴承座跨距，两端的中心孔是加工时的定位基准，也是后期设备维修时轴类件打表找正的基准，轴端的中心孔要保留足够的深度，避免长期使用后磨损导致基准失效。设计这类轴的时候，首先要核算车床额定转速下的临界转速，避开共振区间，不同轴段的过渡圆角不能随意简化，圆角半径要根据相邻轴段的直径差选取，避免轴肩位置的应力集中在交变载荷下出现疲劳断裂，尤其是频繁正反转的车床进给轴，交变扭矩带来的疲劳损伤是轴件失效的主要原因，所以过渡位置的圆角、表面粗糙度都有明确的工艺要求。

　　实际应用中，这类轴的安装需要先将轴承热装到对应轴颈位置，再依次装入定位套筒、传动齿轮，最后通过轴端挡圈或者圆螺母完成轴向锁紧，每一段轴颈的同轴度公差要控制在合理范围内，否则装配后会出现轴承发热、传动异响、齿轮啮合偏磨的问题。轴上的键槽加工要保证和轴中心线的对称度，平键装入后不能出现歪斜，否则会导致传动件装配后偏心，高速转动时产生额外的振动，影响车床的加工精度。从功能特性来说，这类轴既要传递主轴电机输出的扭矩，还要承担传动件带来的径向载荷，所以轴的材质一般选用中碳结构钢，经过调质处理获得合适的芯部韧性和表面硬度，和轴承配合的轴颈位置还会做表面淬火处理，提高耐磨性能，避免长期转动后轴颈磨损导致轴承内圈跑圈。

　　很多新手在建模这类轴的时候容易忽略轴肩的退刀槽设计，实际上螺纹段、磨削段都需要预留对应的退刀槽或者越程槽，否则加工时刀具无法退出，会导致装配时零件无法贴紧定位轴肩，出现轴向间隙过大的问题。另外轴端的倒角设计也不是随意添加的，倒角角度和尺寸要方便装配时引导零件推入，同时去除加工后的锐边毛刺，避免装配时划伤工人或者刮伤配合零件的表面。在车床的日常维护中，这类轴的检查重点是轴颈的磨损量、键槽的变形情况，以及轴的直线度，如果轴出现弯曲变形，会直接导致传动不平稳，加工出来的零件出现圆度超差、表面振纹的问题，所以建模时还原所有的工艺细节，才能给后续的加工、装配、维修提供准确的参考依据，避免因为模型细节缺失导致生产出的零件无法适配原有设备。
