三种规格混凝土屋面瓦构件三维结构

　　这套混凝土屋面瓦构件的三维结构，还原了民用低层建筑坡屋面常用的三类瓦件形态，建模时完全参照实际服役30年的实体瓦件测绘尺寸，所有参数以毫米为单位，适配常规混凝土屋面的施工排布逻辑。从实际应用场景来看，这类瓦件主要用于民用住宅、小型公共建筑的坡屋面铺装，承担屋面防水、排水、外立面装饰的核心作用，不同形态的瓦件分别对应屋面平面铺装、屋脊衔接、侧边收边的不同施工位置，解决坡屋面不同区域的密封与衔接问题。

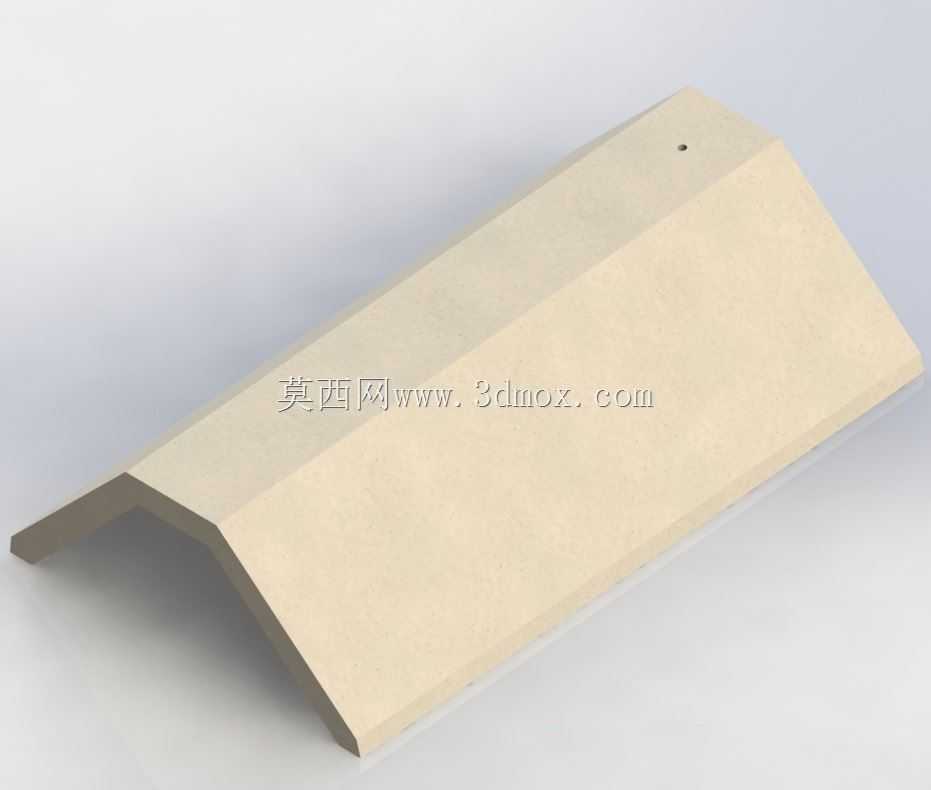

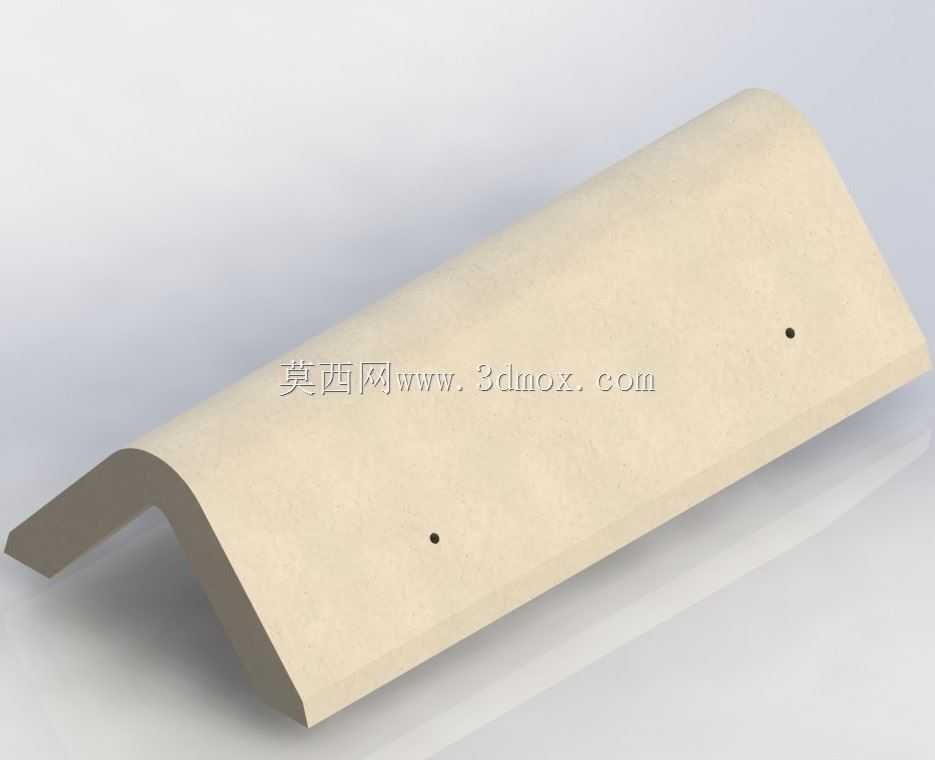

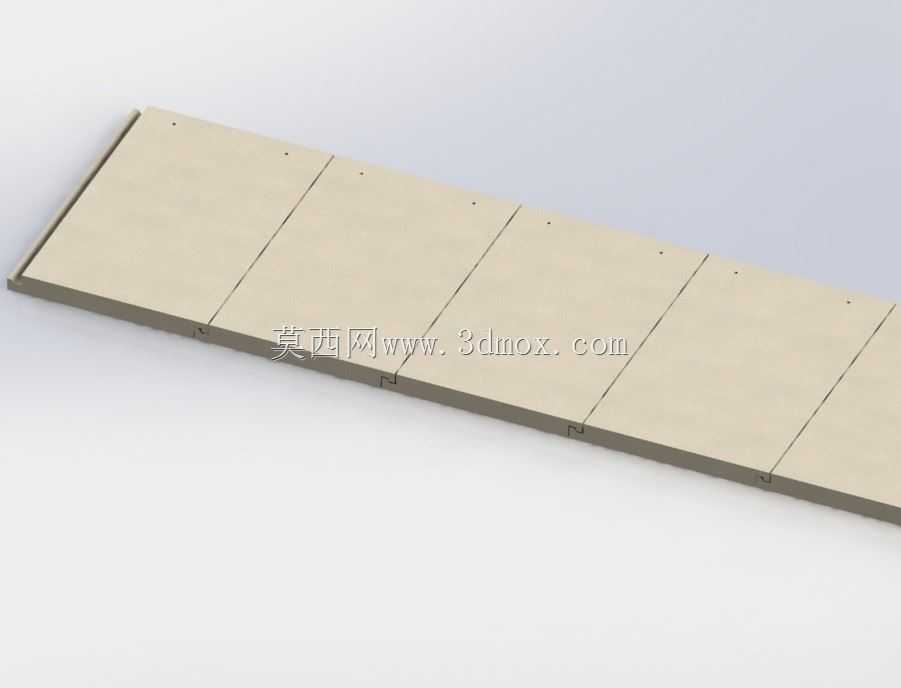

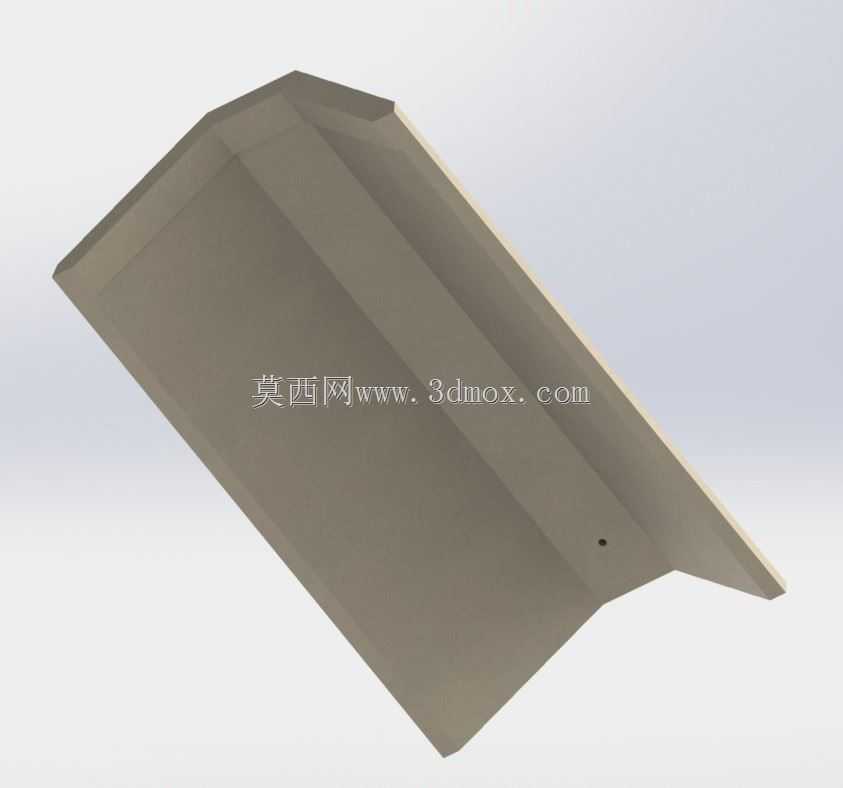

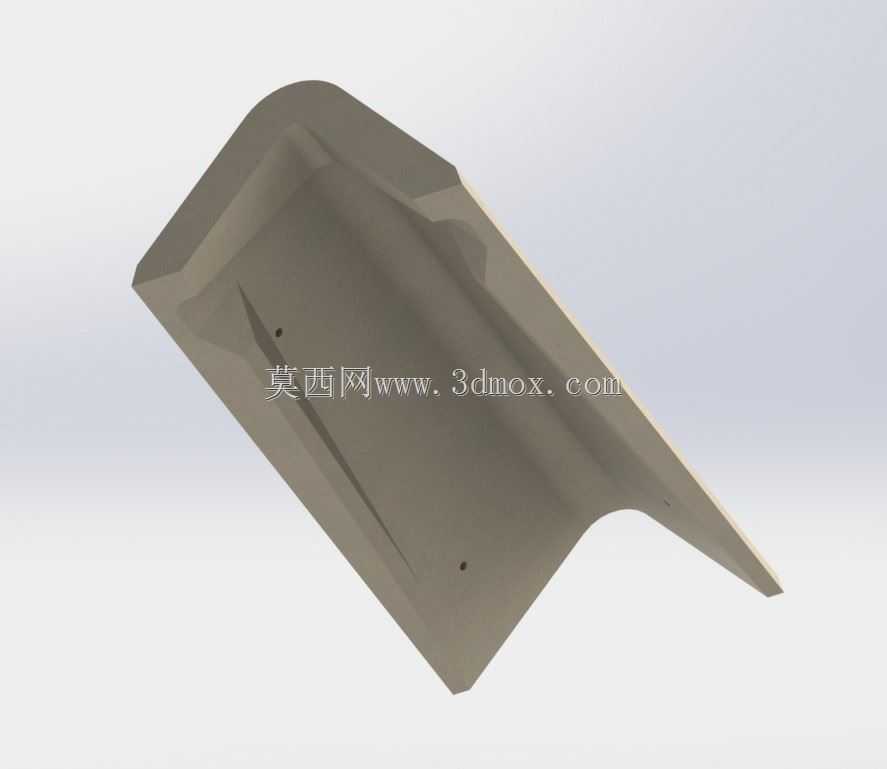

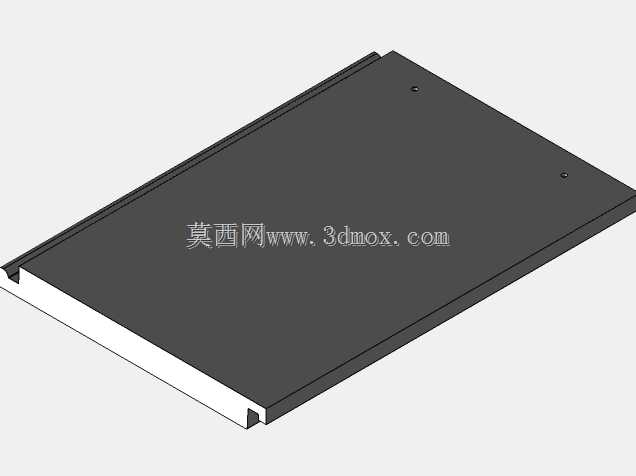

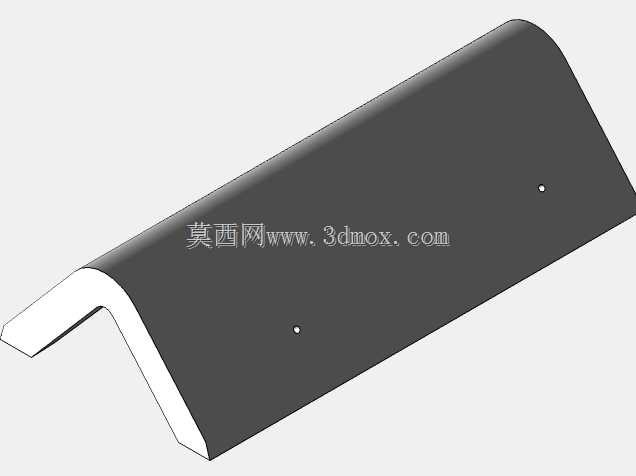

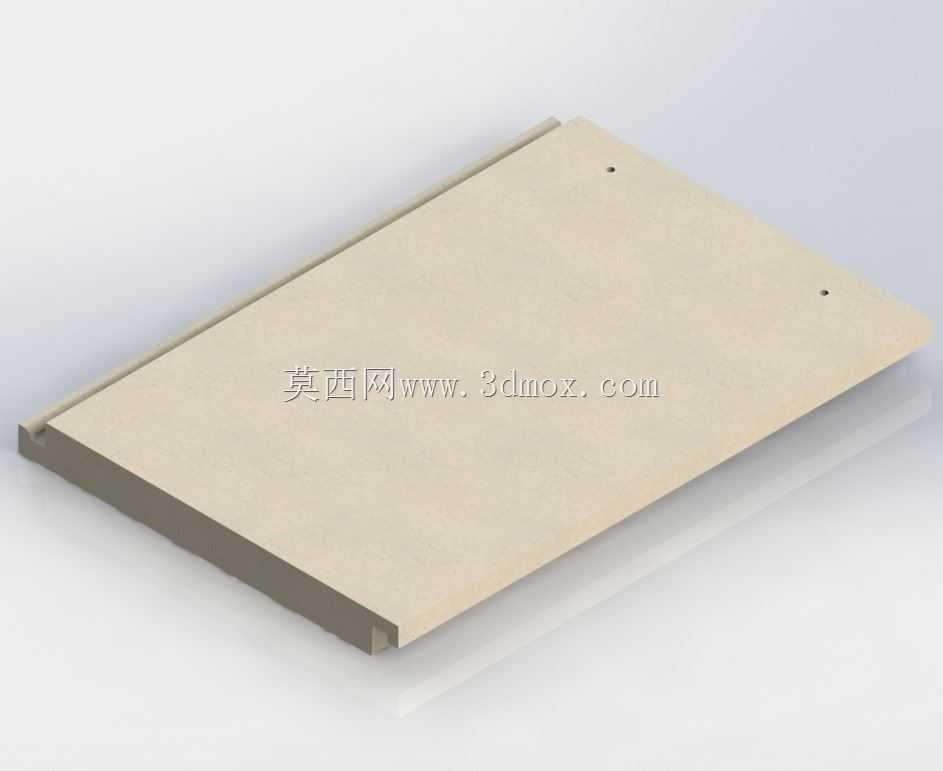

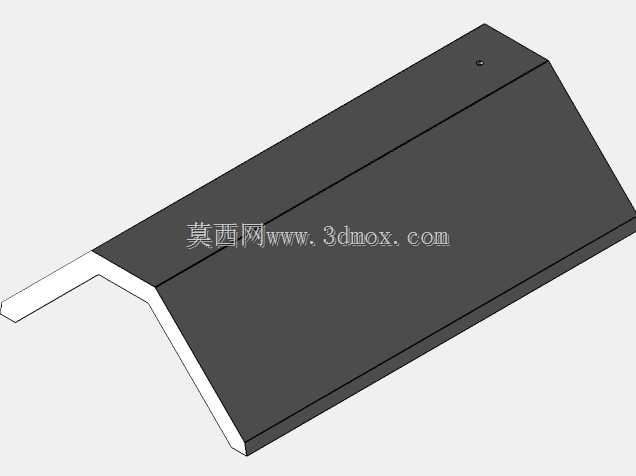

　　设计过程中优先考虑了瓦件的安装搭接逻辑，平面铺装用的主瓦预留了标准搭接边，相邻瓦件铺装时可通过搭接边形成错位密封结构，避免雨水顺着拼接缝隙渗入屋面基层；屋脊位置使用的异形瓦件针对屋脊的折线角度做了适配，建模时特意还原了老瓦件因长期使用形成的细微倒角特征，保证拼接时能和两侧主瓦紧密贴合，不会出现屋脊位置的翘边、缝隙过大问题；侧边收边瓦则针对屋面檐口、山墙位置的收边需求做了侧边挡水结构，避免雨水从瓦件侧边流到墙面造成墙体渗水。

　　从尺寸边界来看，主瓦的长宽尺寸适配常规屋面挂瓦条的排布间距，安装时不需要额外裁切即可适配大部分常规开间的屋面铺装，瓦件的厚度参照实际混凝土瓦的生产标准设定，既保证铺装后的结构强度，也不会因自重过大给屋面承重结构带来额外负担；屋脊瓦的弯折角度匹配常规坡屋面的常用坡度，安装时可根据实际屋面角度做细微调整，不需要重新开模即可适配大部分双坡、四坡屋面的屋脊施工需求；收边瓦的外伸尺寸刚好覆盖檐口的封边结构，安装后可引导雨水直接滴落至檐沟，不会顺着檐口底部回流侵蚀屋面基层。

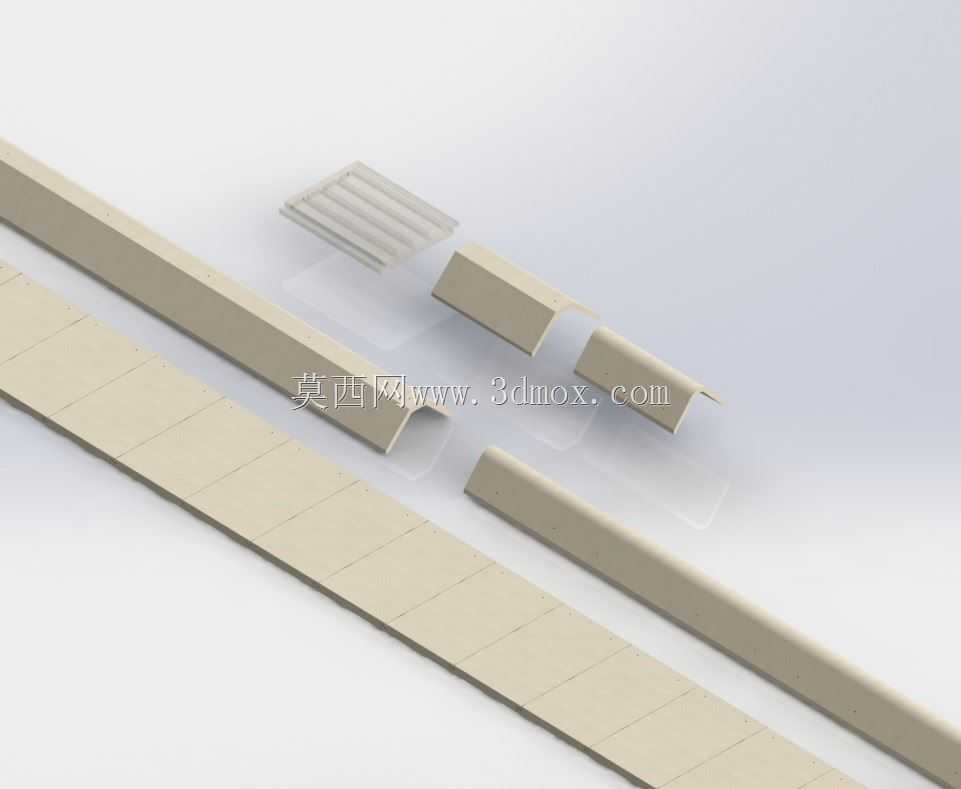

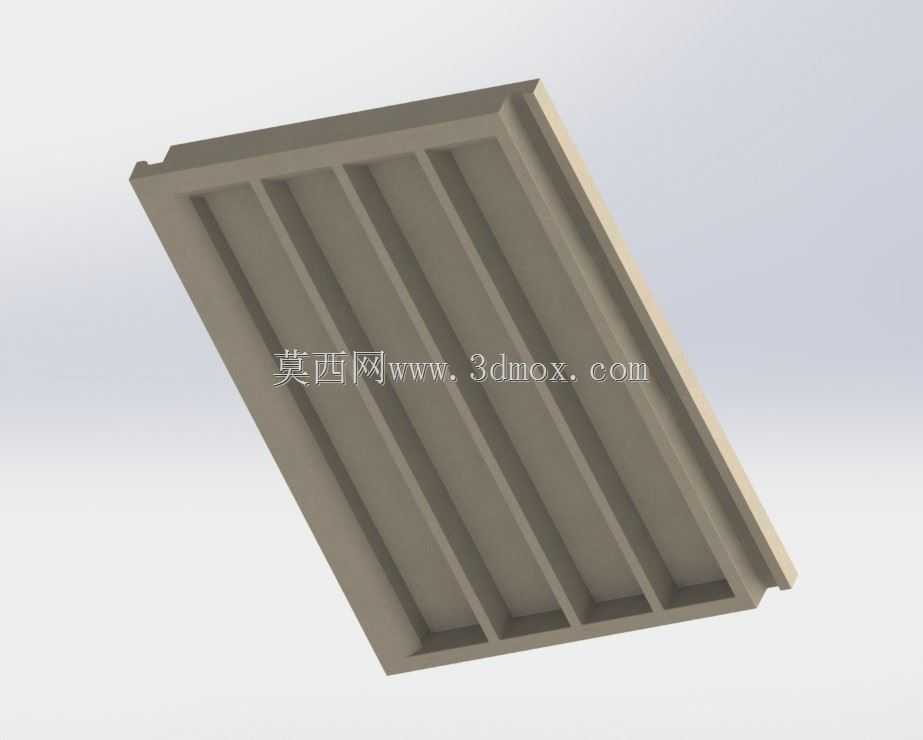

　　建模过程中对瓦件的细节特征做了还原，包括混凝土材质表面的细微颗粒质感、瓦件边缘因生产工艺形成的微小圆角、长期使用留下的细微磨损痕迹，这些细节特征可用于建筑效果图渲染、施工工艺模拟、屋面排布方案验证等场景。结构设计上，瓦件背部预留了和挂瓦条固定的卡位结构，安装时可直接卡在挂瓦条上，配合固定件即可完成牢固安装，不需要额外做复杂的连接结构，能有效提升现场施工效率。针对不同瓦件的拼接位置，建模时特意验证了拼接间隙，保证所有瓦件按顺序排布后，拼接缝隙控制在施工允许的公差范围内，不会出现因模型尺寸偏差导致的排布错位、间隙不均问题，可直接用于屋面排布方案的虚拟预拼装，提前排查施工中可能出现的尺寸冲突问题。
