TRAMONTINA品牌X型穿线塑料接线盒结构

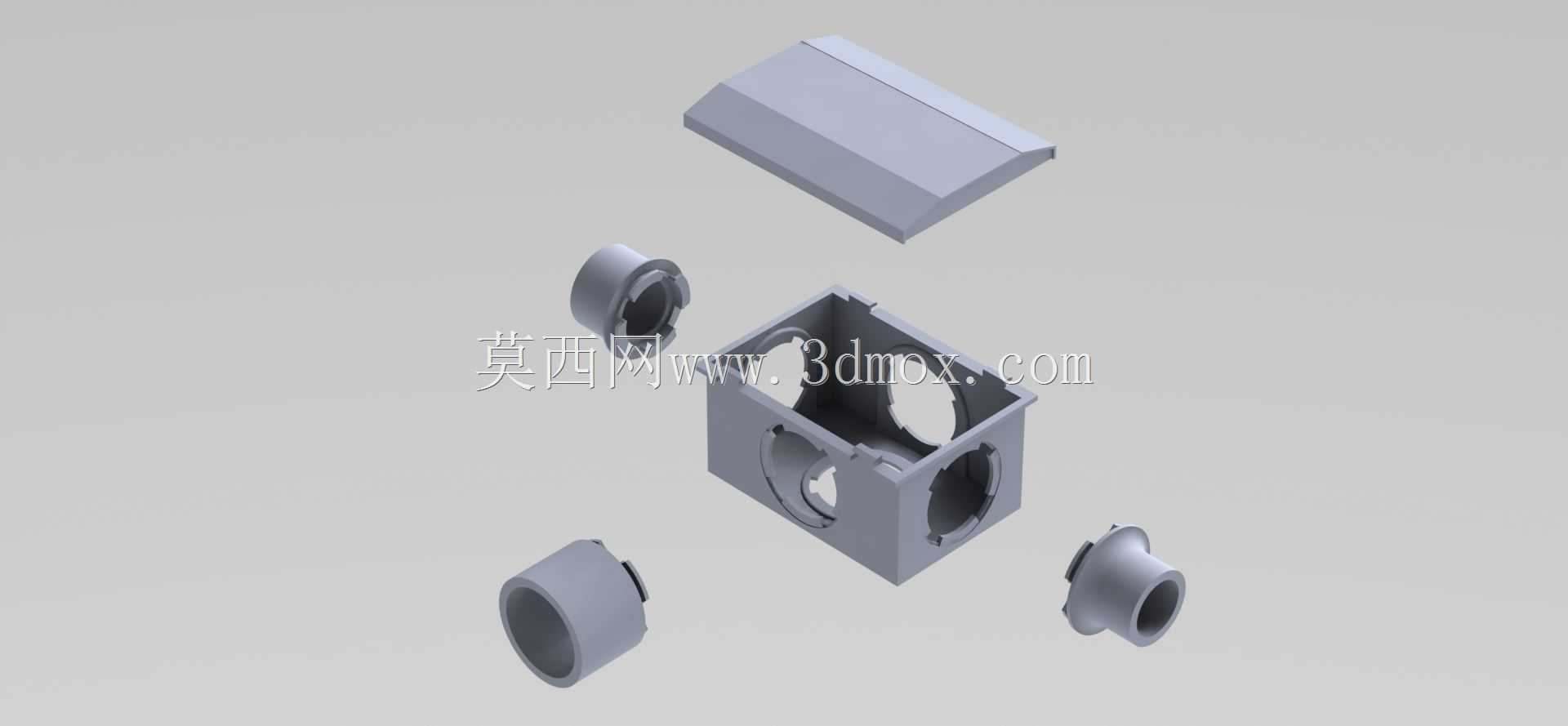

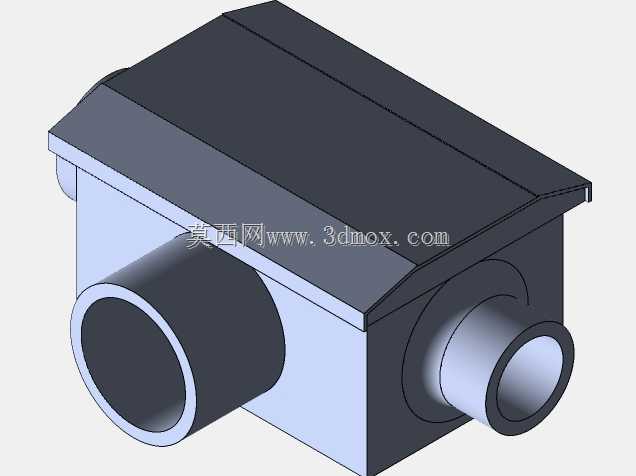

　　在工业电气布线、建筑管线敷设的现场场景里，这类X型多通穿线塑料盒是管线转角、多向分线位置的核心配套部件，日常作业中常遇到管线需要从单一进线方向拆分出三个出线方向的布设需求，普通直通过线盒无法满足多向分线的转角过渡，而这款四向互通的盒体结构刚好适配这类X型交叉的布线路径，能让穿入的线缆在盒内完成分向梳理，避免管线弯折角度过小造成的线缆护套损伤，同时给后续的线路检修、分线接驳预留足够的操作空间。从结构设计逻辑来看，盒体采用方形主体搭配四个方向的外接接口，每个接口的内径做了阶梯式限位结构，对应1英寸、3/4英寸、1/2英寸三种常规规格的穿线导管，安装时不需要额外做变径接头的适配，直接根据现场布设的导管规格选择对应口径的对接端即可，接口外壁做了环形的卡槽凸起，和导管插接后能通过配套的锁紧环完成轴向固定，防止管线受外力拉扯时从盒体接口处脱落，避免线缆外露引发的安全隐患。

　　盒盖和主体的配合面做了一圈嵌入式的止口结构，扣合后能让盒盖和主体的贴合面形成迷宫式密封，阻挡施工现场的粉尘、溅水进入盒体内部，适配车间、户外壁挂这类有基础防护要求的布设场景，盒盖的边缘做了小角度的斜面过渡，既可以减少安装后棱角处的积灰，也能避免安装作业时尖锐棱角划伤施工人员。从安装边界的尺寸来看，盒体的方形主体边长控制在常规接线盒的通用安装尺寸范围内，四个接口的中心距和同规格金属穿线盒的安装孔位保持一致，现场替换老旧配件时不需要重新在墙面或者支架上打孔，直接沿用原有安装点位就能完成固定，降低现场改造的施工工作量。

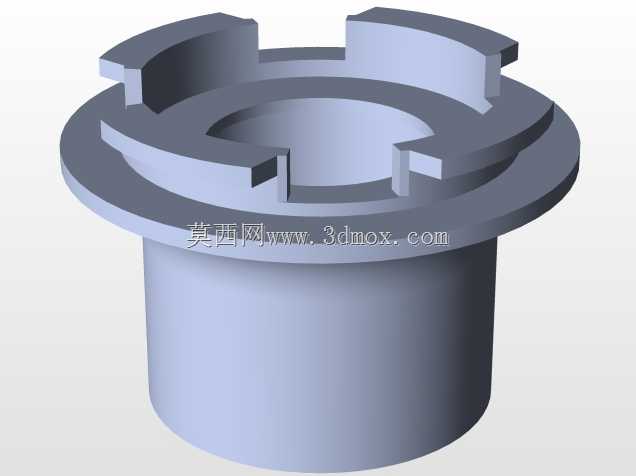

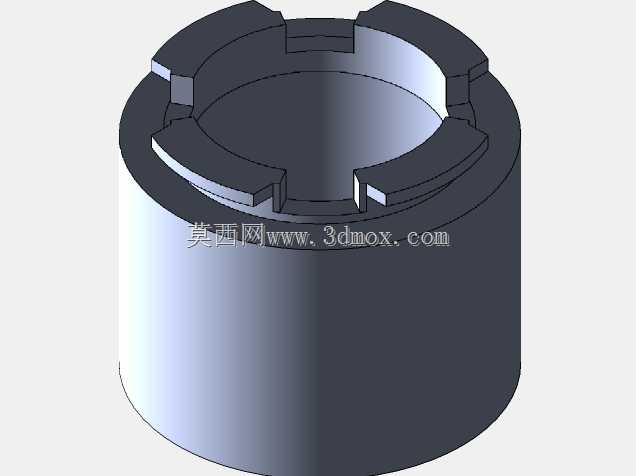

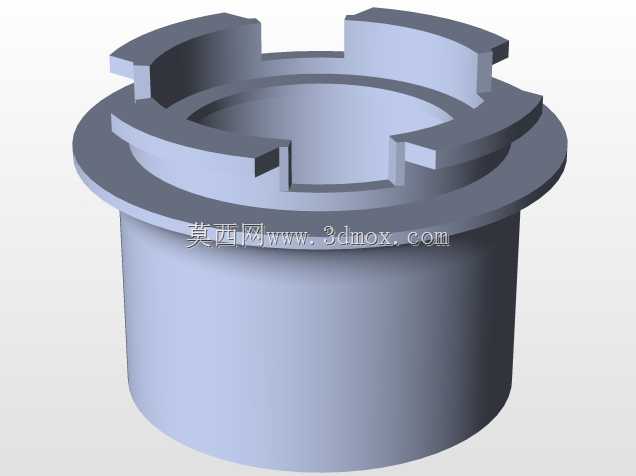

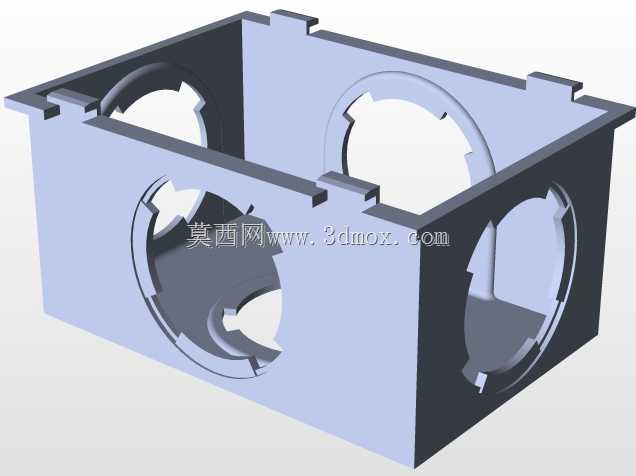

　　盒体内部的腔体做了圆弧过渡处理，没有尖锐的内角结构，穿线时线缆在盒内转向不会被棱角刮破绝缘层，每个接口和腔体衔接的位置也做了圆角导正，穿线作业时能顺着圆弧面顺滑推送线缆，减少穿线时的阻力，尤其是多根线缆同时分向布设时，圆滑的内壁能避免线缆之间互相卡滞，提升穿线作业的效率。配套的锁紧接头采用和盒体同材质的工程塑料制作，接头内壁做了防滑的细纹结构，和导管外壁贴合后能增加接触面的摩擦力，同时接头的端面做了锥形压紧面，锁紧时能顺着锥面把导管牢牢压在接口的阶梯限位面上，即使是长期受管线振动影响的场景，也不会出现接口松动脱落的问题。

　　在实际的设备配套场景中，这类穿线盒也常被用在机床设备的外部布线、自动化生产线的管线排布中，设备运行时产生的小幅振动不会让盒体出现开裂问题，工程塑料材质本身的绝缘特性也能避免管线漏电时盒体带电的风险，相比金属材质的穿线盒，塑料材质的自重更轻，壁挂安装时对安装面的承重要求更低，在轻质隔墙、设备外壳侧壁这类安装面上也能稳定固定，不会因为自重过大出现安装点位脱落的问题。设计时还考虑到了现场施工的容错空间，每个接口的插接深度预留了足够的调整余量，现场裁切导管时如果出现长度误差，只要在插接深度的允许范围内，都能完成可靠连接，不需要重新裁切导管，减少现场施工的材料浪费。盒体的壁厚做了均匀化处理，注塑成型时不会出现局部缩痕、壁厚不均导致的强度薄弱点，日常施工中偶尔的磕碰、踩踏也不会造成盒体开裂，能适应施工现场复杂的作业环境。
