紧凑型CT张力调节用金属构件

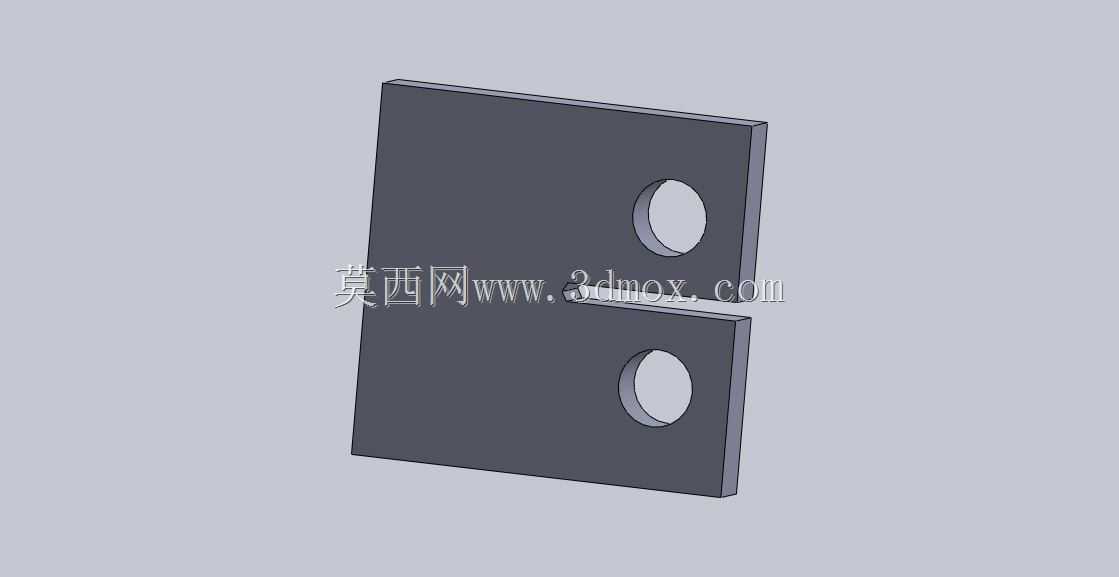

　　在流体输送管路的减压阀组装配场景中，这类带双圆孔的片状金属构件是张力维持单元的核心组成部分，主要作用是在减压阀阀芯往复动作过程中提供稳定的张紧限位，避免阀芯在介质压力波动下出现过量位移导致的压力输出失稳。从实际装配工况来看，该构件需要长期承受介质压力带来的交变载荷，同时要适配减压阀紧凑的内部安装腔室，因此在设计阶段首先要控制整体的外形轮廓厚度，保证其可以嵌入阀腔预设的安装槽内，不会与周边的密封件、导流结构产生运动干涉。

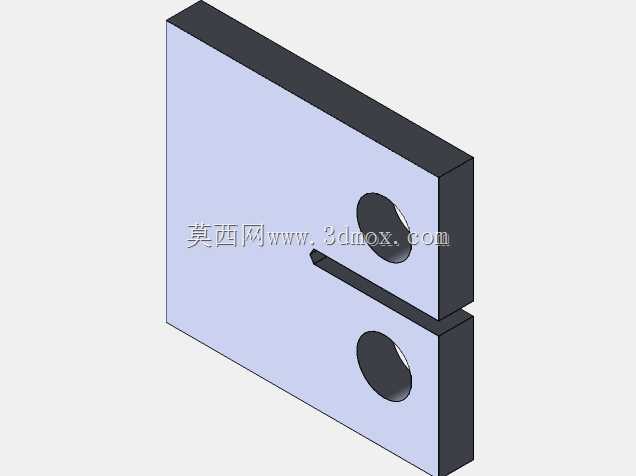

　　两个同轴度要求较高的圆孔分别对应不同的连接点位，靠上的孔位用于连接阀腔内部的固定销轴，作为整个张紧构件的摆动支点，靠下的孔位则与阀芯的联动拨杆相连，将阀芯的位移量转化为构件的小幅摆动，通过构件自身的结构刚性维持张紧力的稳定输出，避免阀芯在快速调压过程中出现窜动。设计时特意将两个孔位分布在构件的上下两个突出端，中间预留的开槽结构刚好可以避让阀芯的运动行程，这种分体式突出端的结构设计，既减少了构件整体的材料用量，也降低了构件与周边部件发生接触摩擦的概率，在长期往复动作过程中不会因为额外的摩擦阻力影响减压阀的调压精度。

　　从安装边界来看，构件的整体平面度需要控制在合理公差范围内，安装后与阀腔内壁的间隙要均匀，避免因为平面度超差导致摆动卡滞，两个孔位的中心距公差需要严格匹配销轴与拨杆的安装尺寸，否则会出现装配应力，长期交变载荷下容易在孔位周边产生应力集中导致构件断裂。在实际选型应用中，这类张紧构件多用于小通径的紧凑型减压阀内部，适配对安装空间有严格限制的管路系统，比如实验室小型流体试验台、医疗设备的气路控制单元、小型自动化生产线的气压调节回路等场景，这类场景下减压阀的整体体积被严格限制，内部的每一个构件都需要在满足结构强度的前提下尽可能压缩外形尺寸，该构件的矩形片状主体结构刚好可以贴合阀腔的内壁轮廓安装，不需要额外预留过多的安装空间。从结构强度设计角度，构件的边缘都做了小半径的倒角处理，既可以去除机加工产生的毛刺，避免装配时割伤密封橡胶件，也可以减少边缘部位的应力集中，在承受交变张紧力时不会从边缘处萌生疲劳裂纹。两个圆孔的内壁都需要达到一定的光洁度要求，降低与销轴、拨杆连接时的磨损速率，延长构件的整体使用寿命，毕竟减压阀作为长期在线运行的管路部件，内部构件的磨损会直接导致调压精度下降，需要尽可能降低运动副的摩擦损耗。

　　在三维建模过程中，需要重点校验两个孔位的同轴度、中心距尺寸，以及中间开槽的宽度尺寸，同时要模拟构件在最大摆动角度下的运动轨迹，确认其在整个动作行程内都不会与阀腔内部的其他零件发生碰撞，还要核算构件在最大张紧力下的形变位移量，保证其刚性满足使用要求，不会因为受力形变导致张紧力出现大幅波动。这类构件虽然结构简单，属于减压阀内部的小型辅助零件，但却是维持减压阀输出压力稳定的关键部件，一旦出现断裂或者卡滞，会直接导致减压阀输出压力异常，影响整个管路系统的正常运行，因此在设计时除了尺寸精度的把控，材料选型也需要匹配管路介质的特性，比如用于腐蚀性介质管路时需要选用对应的耐腐蚀金属材料，用于高温介质管路时需要考虑材料在高温下的强度衰减，保证构件在全工况周期内都能稳定发挥张紧限位的作用。
