法兰连接手动截止阀结构设计

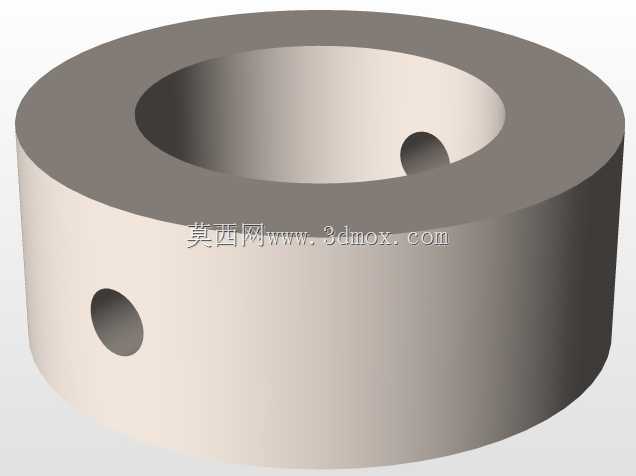

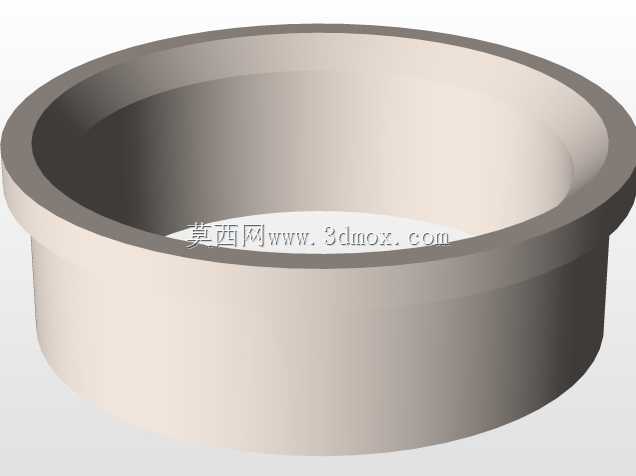

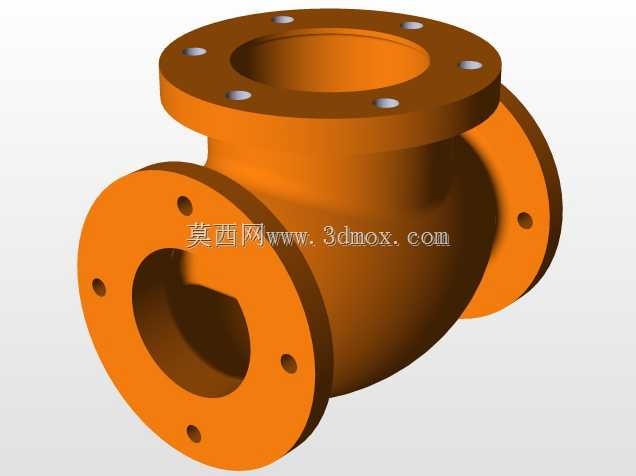

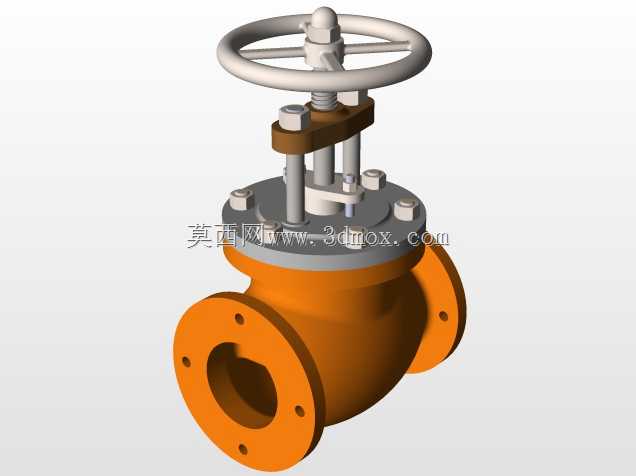

　　在化工、市政给排水、热力输送、油气储运等工业管路系统中，手动法兰截止阀是应用极为广泛的截断类控制部件，核心作用是通过阀瓣的升降动作实现管路介质通断控制，相比闸阀其密封面启闭过程摩擦更小，密封性能更稳定，适合对截断密封性要求较高、无需频繁调节流量的中低压管路场景。该款截止阀采用法兰式连接结构，两端法兰均设置标准螺栓孔位，可直接与同压力等级的管路法兰通过螺栓组紧固连接，安装时需在法兰密封面间加装对应材质的密封垫片，根据输送介质的温度、腐蚀性差异可选择橡胶垫、金属缠绕垫、石墨垫等不同密封件，确保连接位置无介质泄漏。

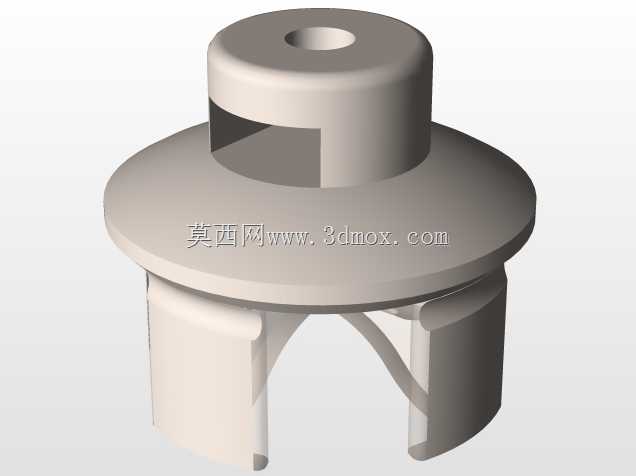

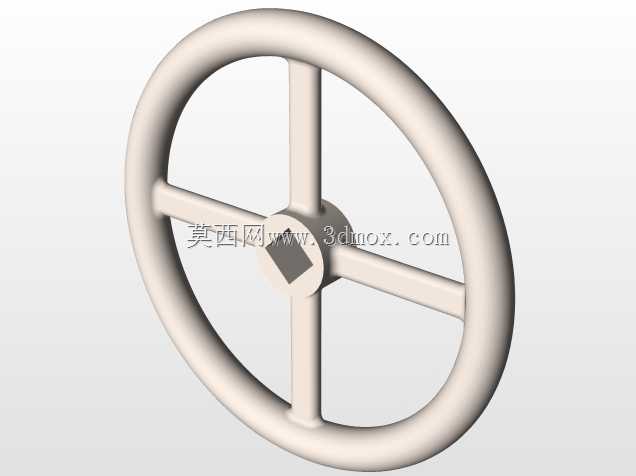

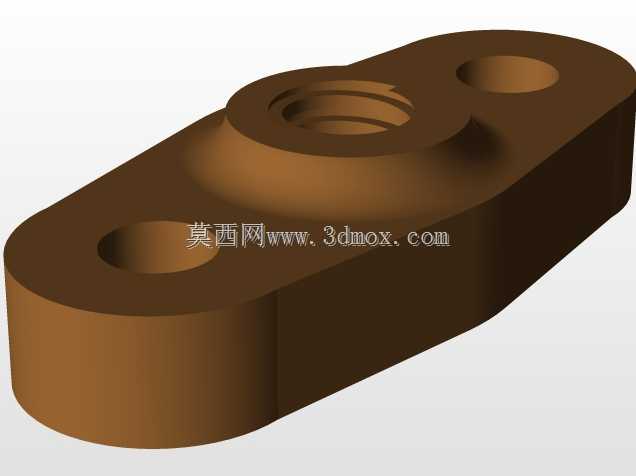

　　从结构设计逻辑来看，整个阀门采用下进上出的介质流向设计，介质从阀体一侧法兰进入，绕过阀瓣下部后从另一侧法兰流出，这种流向设计使得阀门关闭状态下阀瓣承受的介质压力方向与阀杆启闭方向一致，可有效降低操作力矩，同时开启时介质对密封面的冲刷作用更小，能延长密封副的使用寿命。上部操作端采用轮辐式手轮结构，手轮通过键连接与阀杆螺母配合，转动手轮时阀杆螺母带动阀杆做轴向升降运动，阀杆与阀瓣采用刚性连接，确保阀瓣升降过程中始终与阀座密封面保持对中，避免出现偏磨导致密封失效的问题。

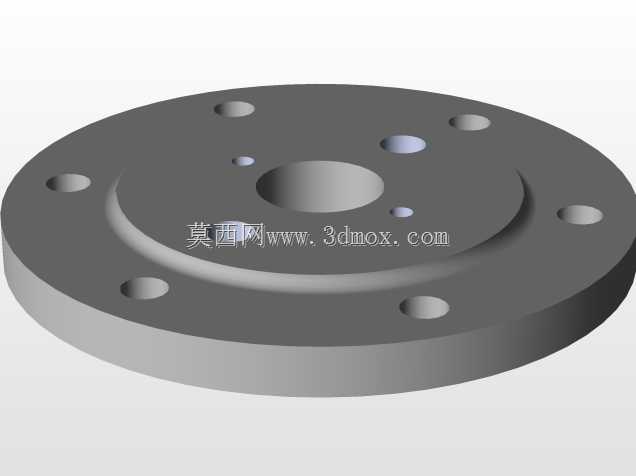

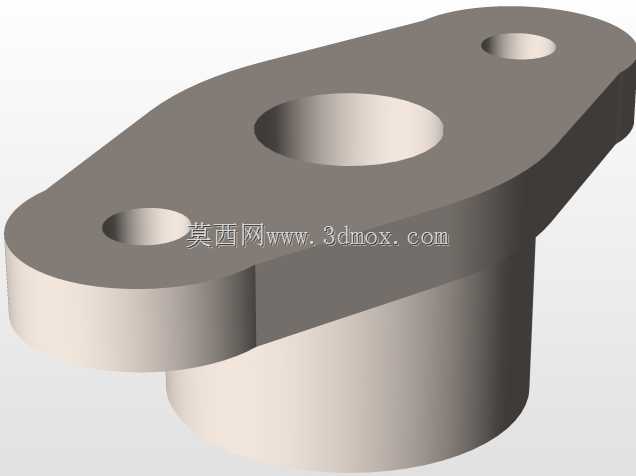

　　阀盖与阀体之间通过螺栓组紧固，中间加装密封垫片实现中腔密封，阀杆穿出阀盖的位置设置填料密封结构，通过填料压盖压紧柔性填料，封堵阀杆与阀盖之间的间隙，防止介质从阀杆位置外漏，填料可根据使用工况选择石墨、聚四氟乙烯等不同材质，适配不同温度和腐蚀性的介质输送需求。阀体流道采用平滑过渡的流线型设计，尽可能降低介质流经阀门时的局部阻力损失，减少管路系统的能耗，阀瓣密封面采用堆焊硬质合金的设计方案，具备良好的耐磨、耐冲蚀性能，可承受介质长期冲刷和启闭过程的摩擦损耗，阀座与阀体为一体式加工结构，密封面加工精度要求达到Ra0.8以上，确保与阀瓣贴合时无贯穿性间隙。

　　安装边界方面，该阀门的结构长度、法兰螺栓孔中心距、法兰厚度等尺寸均符合对应公称压力、公称通径的管路附件标准，可直接替换同参数的现有同类型阀门，无需额外修改管路布局；手轮的操作高度设置在符合人体工程学的范围，安装时手轮上方需预留足够的操作空间，方便操作人员转动手轮实现启闭操作，同时阀杆升降行程范围内不得有其他管路或结构件干涉，确保阀瓣可完全开启到最大通流位置，避免出现通流面积不足导致的压损过大问题。在实际选型应用中，这类手动截止阀通常安装在管路的分支节点、设备进出口位置，用于检修时截断介质通路，由于其调节流量的精度有限，不适合作为流量调节阀长期处于半开状态使用，长期节流会导致密封面被高速介质冲蚀损坏，缩短阀门使用寿命。建模过程中对所有配合面均做了公差匹配设计，阀杆与阀盖导向套之间采用间隙配合，确保阀杆升降动作顺畅无卡滞，螺栓连接位置均预留了足够的扳手操作空间，方便现场安装和后期维护时的拆装作业，填料压盖的调节螺栓预留了足够的压紧行程，后期填料出现轻微泄漏时可通过拧紧压盖螺栓实现带压堵漏，无需停机拆解阀门。
