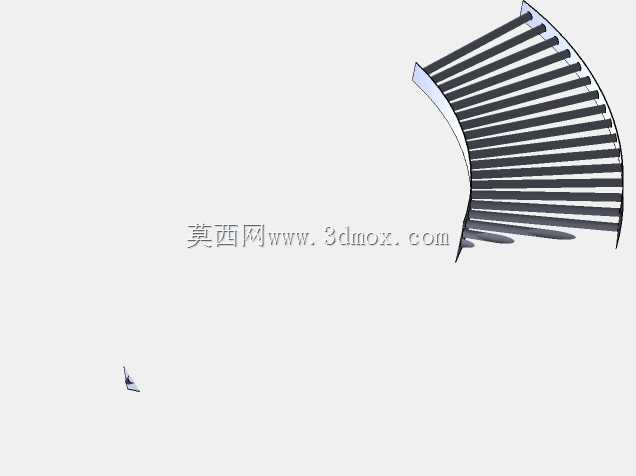

180度转向螺旋输送结构设计

　　在散料连续输送的工程场景里，经常会遇到产线布局受场地限制，需要在有限空间内完成物料输送方向180度转向的需求，常规的直线螺旋输送机无法适配这类转向输送工况，若采用两段直线螺旋输送机中间加转接料斗的方案，不仅会增加设备整体占地，还容易在转接位置出现物料卡滞、撒漏、积料的问题，尤其是针对流动性一般的颗粒状、粉状物料，转接点位的堵料风险会直接拉高产线运维的频次。这套180度螺旋输送结构，就是针对这类紧凑布局下的转向输送需求设计的，整体采用连续变向的螺旋叶片结构，没有中间转接断点，物料可以沿着螺旋导程连续完成180度的转向输送，全程无额外转接环节，从根源上避免了转接位置的积料、卡滞问题。

　　从结构设计逻辑来看，整个螺旋叶片的曲率是沿着180度转弯半径均匀过渡的，叶片和外侧弧形护板的间隙控制在散料输送的常规安全间隙范围内，既不会因为间隙过大导致物料卡入叶片和护板之间，也不会因为间隙过小导致加工装配难度提升，叶片的螺距在整个转弯段保持一致，保证物料在输送过程中的移动速度均匀，不会因为转向出现局部物料堆积或者流速突变的情况。在实际应用场景中，这类180度螺旋输送结构常被用在粮食加工、化工粉料输送、小型零部件产线的工序间转序环节，比如粮食加工车间里，受厂房立柱或者现有设备布局限制，无法布置长距离直线输送设备时，就可以采用这类转弯螺旋结构，在极小的占地范围内完成物料的转向输送，不需要额外增加设备转接的动力单元，整体动力只需要在螺旋轴的一端配置驱动即可，相比两段直线输送的方案，能减少一套驱动和控制系统的配置，降低设备整体的成本和后期运维点。

　　从安装边界来看，这套结构的转弯半径可以根据实际场地的预留空间做适配调整，螺旋叶片的直径可以根据输送物料的粒径和每小时输送量来匹配，外侧的弧形护板可以采用分段式法兰连接结构，方便后期检修的时候拆开护板清理内部残留的物料，螺旋轴的两端采用带座轴承支撑，轴承位置配置密封结构，避免粉状物料进入轴承内部造成磨损。设计过程中需要重点关注螺旋叶片在转弯段的成型精度，因为常规的等直径螺旋叶片是直线拉伸成型的，而转弯段的螺旋叶片每个截面的曲率都有变化，需要在建模阶段就把每个截面的叶片轮廓做精准约束，保证叶片拼接之后的导程一致性，避免出现叶片局部凸起和护板发生剐蹭的情况。另外，针对不同的物料特性，叶片的表面处理方式也可以做对应调整，比如输送磨损性较强的矿粉类物料时，可以在叶片表面堆焊耐磨层，提升叶片的使用寿命；输送粘性较大的物料时，可以在叶片和护板内壁做抛光处理，减少物料粘附在结构表面的概率。在安装尺寸的匹配上，这套结构的进料端和出料端都可以和常规的直线螺旋输送机做标准法兰对接，不需要额外做定制转接结构，方便现有产线的改造升级，不需要对原有产线的进出料位置做大幅度调整，就能实现输送路径的180度转向。

　　整个结构没有多余的复杂构件，核心就是连续成型的转弯螺旋叶片和弧形护板，结构可靠性高，日常运维只需要定期检查两端轴承的润滑情况和叶片的磨损情况即可，相比其他类型的转弯输送设备，比如转弯皮带机，这类螺旋转弯结构的密封性能更好，输送粉状物料的时候不会出现粉尘外泄的问题，更符合有防尘要求的生产车间工况。在三维建模过程中，需要重点验证螺旋叶片在转弯过程中的曲面连续性，避免出现曲面褶皱或者曲率突变的情况，因为这类曲面如果建模阶段出现曲率突变，后续加工成型的时候就会出现叶片无法顺利装配，或者运转过程中出现动平衡问题，导致设备运转时振动过大，影响轴承和驱动单元的使用寿命。同时还要验证叶片和护板之间的间隙在整个圆周方向上的均匀性，保证间隙偏差控制在合理范围内，避免局部间隙过小出现运转剐蹭。
