小型手动立式液压压装作业设备结构

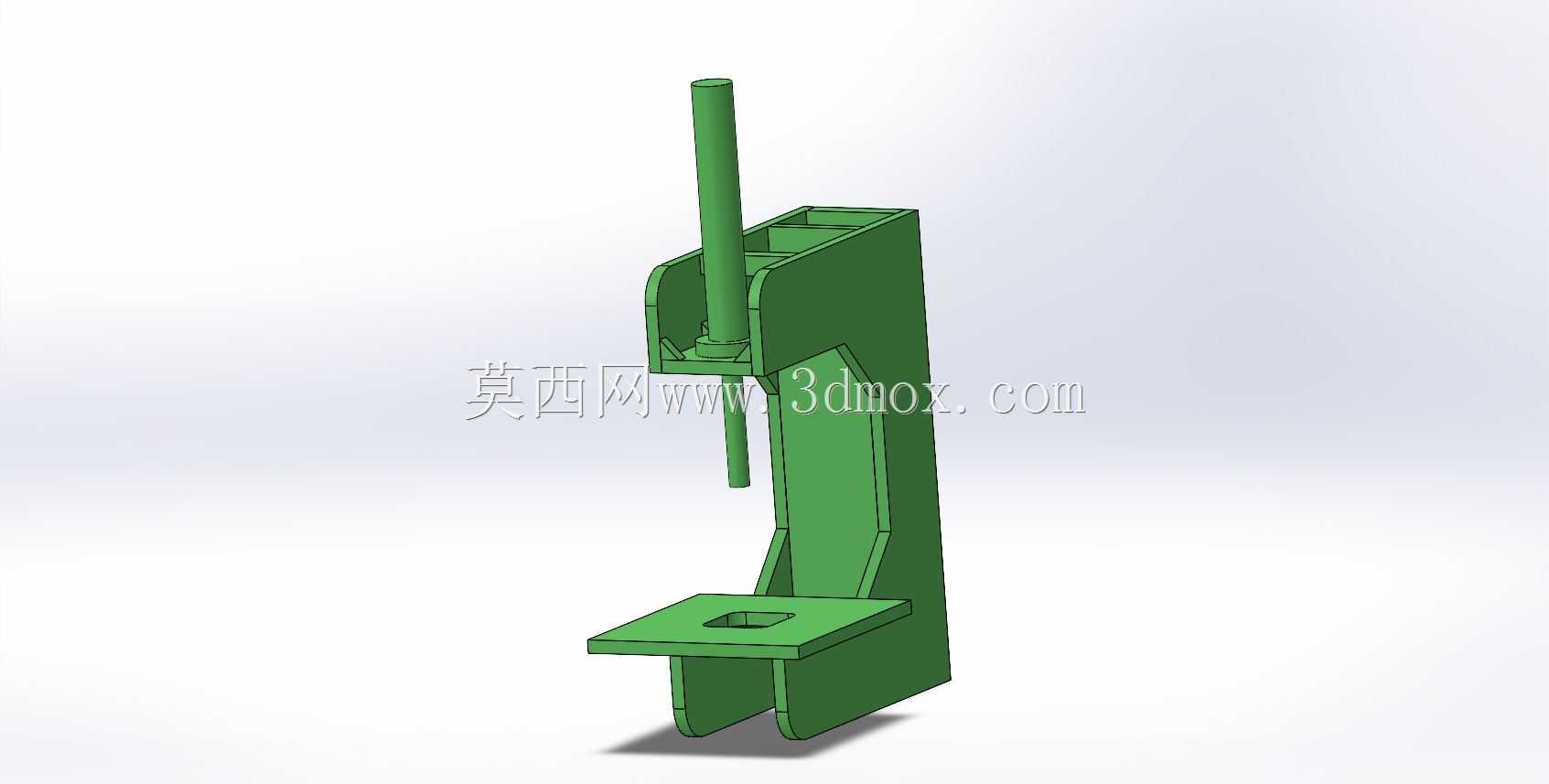

　　在小型五金加工、机修车间、零部件小批量试制场景里，这类小型立式液压压装设备的出镜率一直很高，不像大型四柱液压机需要占用大面积场地、配套专用液压站与电控系统，这类紧凑结构的压装设备可以直接安置在工作台面上，适配小吨位的压合作业需求，比如过盈配合的销钉压入、小型轴承与安装座的装配、薄金属件的校形、小尺寸五金件的铆接工序，都能通过这类设备完成，不需要复杂的操作培训，一线装配人员就能快速上手使用。从结构设计逻辑来看，整体采用C型开式机架布局，这种布局的核心优势是三个方向的操作空间完全开放，操作人员取放工件时不会被机架结构干涉，相比闭式框架的压机，在处理带伸出结构的异形工件时适配性更强；机架主体采用一体化折弯焊接的钢结构设计，受力路径从压头作业端沿竖直立柱传递到底部安装支座，整体应力分布均匀，在额定压装吨位下不会出现机架过度变形导致的压头偏移问题，保证压装作业的同轴度要求。

　　设备的执行端采用竖直布置的柱塞式压杆结构，压杆与上部导向套采用间隙配合，导向段长度经过匹配设计，避免压杆下行过程中出现卡滞或者偏摆，压杆下端可以根据不同作业需求更换压头，比如平压头用于平面压合、带定位凸台的压头用于带中心孔零件的压装、V型压头用于轴类零件的校直作业，不需要改动主体结构就能适配不同的工序需求。下部的工作台面设置有定位槽结构，既可以通过T型螺栓安装定制的工件定位夹具，也能直接放置小型工件，工作台面与压杆轴线的垂直度在设计时做了公差约束，保证压装力垂直作用在工件安装面上，避免压装过程中出现工件偏斜导致的零件损伤或者装配精度不足问题。

　　从安装边界来看，这类小型压装设备的整体占地尺寸不足0.1平方米，底部支座预留有固定安装孔，可以通过螺栓直接固定在标准重型工作台上，不需要额外做地基处理，设备上部的操作手柄延伸长度符合人体工程学设计，操作人员站在设备前方作业时，手臂自然伸展就能完成压杆的下压操作，长时间作业也不容易产生疲劳。设计过程中需要重点考量的是机架的开口高度与喉深参数，开口高度决定了设备能够容纳的工件最大高度，需要覆盖常见小型零部件的压装尺寸需求，喉深则决定了设备能够处理的工件距离机架立面的最大距离，这两个参数的匹配需要平衡结构刚性与操作便利性，喉深过大容易导致机架受力时张口变形，喉深过小则会限制工件的适配范围；另外压杆的行程设计也需要匹配常见压装工序的压入深度需求，不需要过长的行程来增加设备整体高度，保证结构紧凑性的同时满足作业需求。

　　在实际车间使用场景里，这类设备往往作为大型压机的补充，处理那些批量小、压装力要求不高的零散工序，不需要启动大型设备就能快速完成作业，能够有效降低生产能耗，提升小批量作业的效率；同时因为结构简单，设备的维护成本极低，只需要定期给压杆导向部位加注润滑脂，检查连接部位的螺栓紧固情况就能长期稳定运行，不需要复杂的液压油更换、电控系统检修等维护工作，非常适合小型加工车间、维修站点、院校实训场地这类没有专业设备维护人员的场景使用。结构建模过程中，所有的板材厚度、折弯圆角、焊接坡口都按照实际加工工艺做了还原，没有出现无法落地的理想化结构，每个连接部位的紧固件规格都做了匹配，保证模型导出后可以直接作为生产加工的参考依据，机架的受力薄弱部位做了局部加强筋设计，避免长期受力后出现焊缝开裂或者结构变形问题，压杆的限位结构也做了冗余设计，防止压杆超出行程范围脱出导向套，提升设备使用的安全性。
