手动台式液压压装作业设备结构

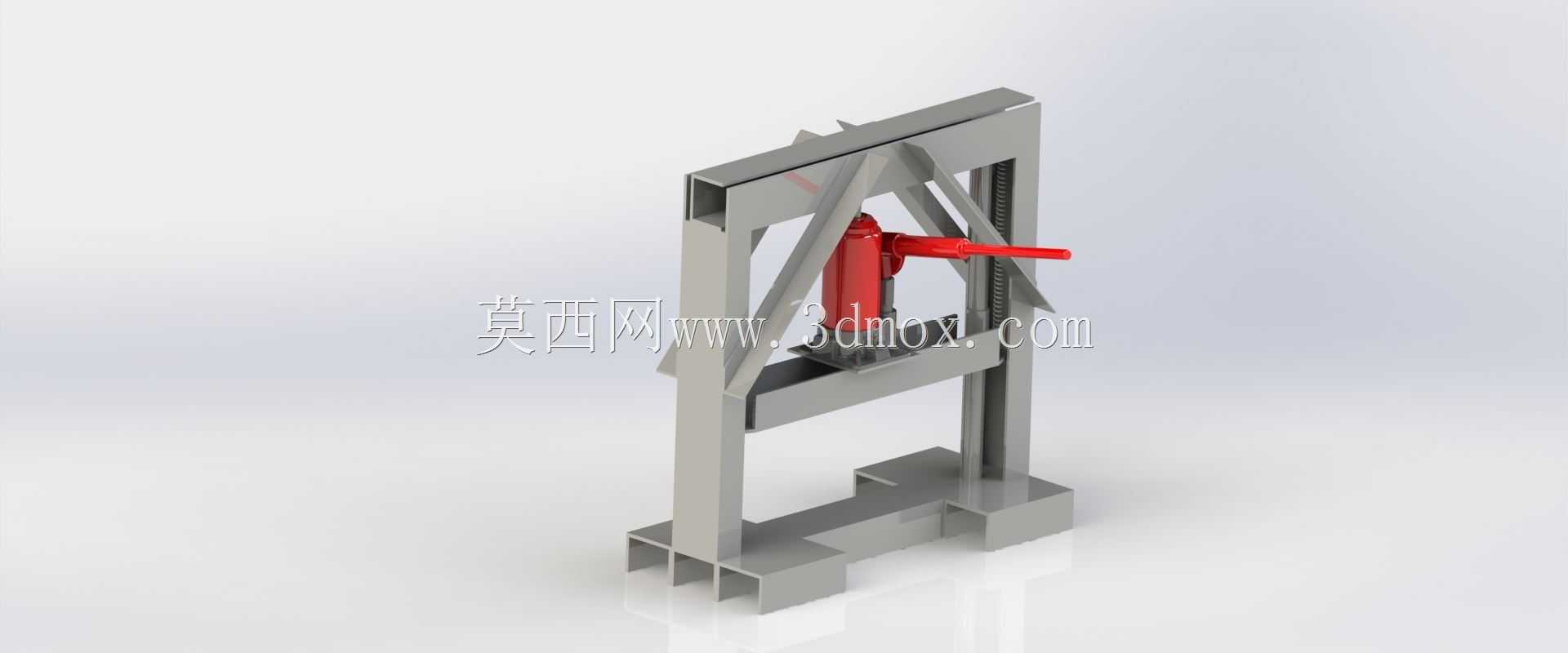

　　这款手动台式液压作业设备，主要面向小型加工车间、维修站点、五金加工工位的小吨位压装作业场景，可完成轴承压入、小尺寸零部件校直、型材简易弯折、过盈配合件装配等常见工序，适配小批量多品类的零散加工需求，无需外接动力源即可独立完成作业，对作业场地的供电条件无硬性要求，适合无固定生产流水线的零散作业场景使用。设备采用立式龙门框架作为主体承载结构，两侧立柱采用标准型材拼焊成型，底部设置加宽支撑底座，底座预留安装孔位，可通过膨胀螺栓固定在作业台或地面上，避免压装作业时设备出现侧翻或位移，框架上部设置横向加强筋结构，抵消压头作业时产生的横向分力，保证框架整体的刚性，避免长期受力后立柱出现外张变形。

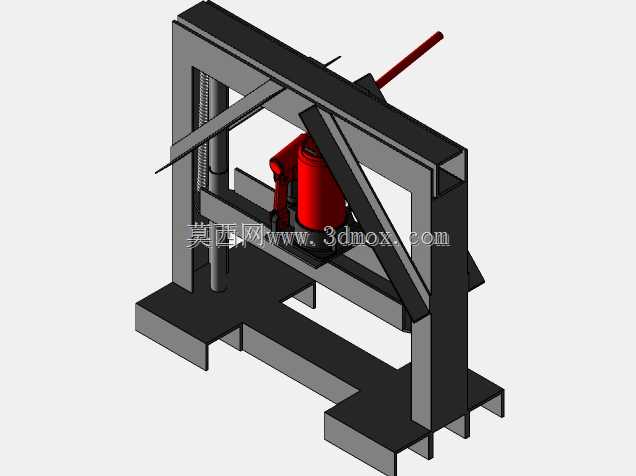

　　核心施压单元采用集成式手动液压千斤顶结构，压头垂直安装在框架中部的滑动横梁上，滑动横梁两侧与立柱配合的位置设置导向接触面，保证压头下行过程中始终保持垂直状态，不会出现偏载导致的工件压装歪斜问题，手动操作杆设置在液压单元侧方，操作时作业人员站在设备侧方即可完成压下、泄压的全部操作，操作行程可通过手动控制泄压阀的开合度实现微调，适配不同压入深度的作业需求。设计阶段优先考虑了小吨位作业的受力合理性，框架整体的受力路径经过优化，压头作业时的反作用力直接通过两侧立柱传递到底部支撑座，不会在框架中部形成应力集中区域，所有焊接位置均设置在受力较小的区域，避免长期交变载荷下焊缝出现开裂问题。

　　滑动横梁的位置可根据待加工工件的高度进行调整，通过侧面的定位销实现不同高度位置的固定，可适配不同高度尺寸的工件装夹需求，压头端部设置标准安装接口，可根据作业需求更换平压头、V型压头、专用压装接头等不同工装，拓展设备的适用场景。设备的整体安装边界控制在小型作业台可容纳的范围内，底座占地面积不足0.5平方米，无需预留过大的操作空间，作业时操作杆的活动半径控制在0.6米范围内，不会对周边工位的作业造成干扰。液压单元采用集成式密封结构，日常维护仅需定期检查液压油位即可，无需复杂的管路维护，相比电动液压设备故障率更低，适合非专业设备维护人员的作业场景使用。

　　框架表面采用喷塑处理，可抵御车间环境下的油污、水汽腐蚀，延长设备的整体使用寿命，所有棱角位置均做倒钝处理，避免作业人员上下料时被尖锐边角划伤。压装作业时，工件放置在底部工作台面上，工作台面设置T型槽结构，可通过压板对不规则工件进行装夹固定，避免压装过程中工件移位，压头下行的速度可通过手动加压的频率进行控制，对于过盈量较小的精密装配作业，可实现缓慢匀速压入，避免冲击力导致的工件损坏。这款设备的结构设计充分考虑了零散加工作业的灵活性需求，没有冗余的功能结构，所有结构均服务于小吨位压装的核心功能，整体结构简单可靠，加工制造成本较低，同时具备足够的结构刚性满足日常作业的受力需求，既可以作为生产工位的固定作业设备，也可以作为维修班组的移动作业工装使用，适配多场景下的小压力压装作业需求。
