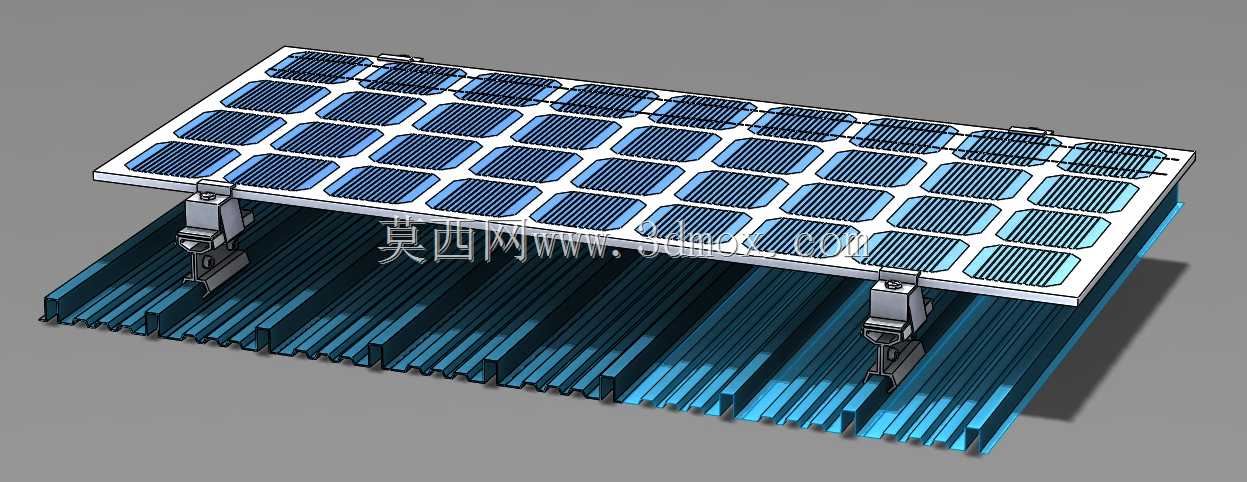

彩钢瓦屋面机架式光伏太阳能板安装结构

　　这套结构针对彩钢瓦压型金属板屋面的分布式光伏布设场景设计，主要解决工业厂房屋面加装光伏组件时的固定可靠性、屋面防水兼容性以及安装效率问题，适配角驰型、直立锁边型等常见压型彩钢瓦屋面，无需在屋面板上打孔穿透，从根源上规避了传统打孔安装带来的屋面渗漏风险。

　　从实际使用场景来看，这类安装结构多用于既有工业厂房的分布式光伏改造项目，也可应用于新建彩钢瓦屋面的光伏系统预装，能够在不破坏原有屋面围护结构完整性的前提下，将光伏组件可靠固定在屋面上方，同时预留出组件与屋面之间的通风间隙，降低组件工作温度，提升光伏发电效率。结构整体分为屋面夹持固定件、支撑立柱、组件承载框架三个核心部分，夹持固定件采用与彩钢瓦板型匹配的咬合结构，通过螺栓锁紧产生的夹持力将整套结构固定在彩钢瓦的肋条上，夹持接触面做了防滑齿纹处理，同时配套橡胶缓冲垫，既可以增大摩擦系数提升抗风揭能力，也能避免夹持力过大对彩钢瓦漆面造成损伤，影响屋面使用寿命。

　　支撑立柱采用高度可调设计，可根据屋面坡度、组件排布倾角要求调整支撑高度，适配不同地区的最佳光伏安装倾角需求，立柱与夹持件、承载框架之间均采用螺栓连接，所有连接孔位均预留了一定的调节余量，能够抵消现场安装时的屋面尺寸偏差、组件加工公差带来的装配误差，降低现场施工的对位难度。组件承载框架采用矩形网格结构，单块框架可承载多块标准晶硅光伏组件，框架的型材截面经过抗弯验算，能够满足不同地区的风荷载、雪荷载承载要求，避免极端天气下框架变形导致组件隐裂。框架上的组件安装位预留了标准压块安装槽，无需现场钻孔即可快速完成组件的固定，压块位置可沿槽道灵活调整，适配不同边框尺寸的光伏组件，提升结构的通用适配性。

　　设计过程中优先考虑了现场施工的便捷性，所有零部件均采用标准化设计，可在工厂完成预制加工，现场无需焊接、钻孔作业，仅通过标准紧固件即可完成整套结构的装配，大幅缩短屋面施工周期，降低高空作业的安全风险。结构的安装边界充分考虑了彩钢瓦屋面的承载特性，整套结构加上光伏组件的总荷载控制在彩钢瓦屋面的常规活荷载限值以内，无需对原有屋面结构进行额外加固，降低项目改造成本。同时组件与屋面之间预留的150-200mm间隙，既可以保证空气流通带走组件工作产生的热量，也为后期屋面的检修、维护预留了操作空间，避免光伏组件完全覆盖屋面导致后期彩钢瓦维护困难。

　　在抗风性能设计上，夹持件的咬合深度、螺栓锁紧扭矩均经过反复验算，能够满足12级台风下的抗风揭要求，连接位置的防松设计采用了防松垫圈加双螺母锁紧结构，避免长期风振导致螺栓松动，提升结构的长期使用可靠性。框架的型材表面采用阳极氧化处理，夹持件、紧固件均采用不锈钢材质，具备优异的耐候性能，能够适应户外高温、高湿、盐雾等复杂环境，使用寿命与光伏组件的25年使用周期匹配，减少后期结构维护更换成本。结构排布上充分考虑了组件之间的走线空间，框架侧边预留了线缆固定卡槽，可将光伏组件的连接线缆规整固定在框架上，避免线缆直接接触高温屋面加速老化，同时也让屋面布线更加整齐美观，降低后期线路故障的排查难度。
