HTD8M型90齿20mm孔径同步带轮结构

　　在轻工自动化输送、包装设备主传动、小型数控设备进给轴、纺织机械牵伸机构这类对传动比精度有要求的场景里，同步带轮的齿形匹配度、安装定位精度直接决定了整套传动系统的运行稳定性，不会出现打滑丢转的问题，也能避免长期运行下的齿面异常磨损。这款HTD 8M齿形的90齿带轮，适配的是节距8mm的圆弧齿同步带，相比传统梯形齿同步带，圆弧齿的齿根应力集中系数更低，重载下的齿根抗断裂能力更强，多边形效应也更弱，高速运转时的传动冲击和噪音会明显降低，适合线速度在20m/s以内的中高速传动场景。

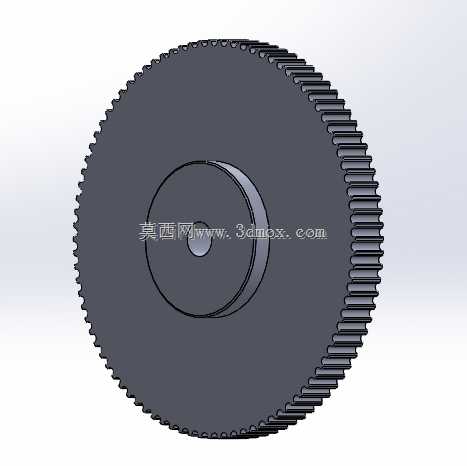

　　从结构设计来看，这款带轮采用了无挡边的实心腹板结构，轮毂部分做了单侧凸台设计，20mm的内孔是标准的直孔安装形式，可适配对应直径的光轴或者键轴，安装时可以通过轴端挡圈或者紧定螺钉完成轴向定位，凸台的外径和厚度经过匹配计算，既保证了轮毂与轴的配合接触长度足够，传递额定扭矩时不会出现轴孔配合面的压溃变形，又不会过度增加带轮自身的转动惯量，对于需要频繁启停的传动工位来说，更低的转动惯量能减少伺服电机的动态响应负载，提升传动定位精度。带轮的齿部加工精度需要满足HTD齿形的标准公差要求，齿顶圆弧、齿根圆弧、齿形角的偏差控制在允许范围内，才能保证和同步带的齿槽完全啮合，不会出现卡齿、跳齿的问题，齿面的粗糙度也需要控制在合理区间，过于粗糙会加剧同步带的齿面磨损，过于光滑则容易在啮合时出现打滑异响。

　　安装边界方面，这款90齿的8M同步带轮，节圆直径为229.18mm，齿顶圆直径比节圆直径略小，设计安装机架时，需要预留的径向空间要大于齿顶圆半径加上同步带的厚度，同时要保证带轮的安装端面与轴的垂直度偏差不超过0.1mm，否则会导致同步带在运行过程中出现跑偏，加剧带侧边的磨损，缩短同步带的使用寿命。中心距的调整范围需要预留出同步带安装的张紧余量，通常8M同步带的张紧量按照中心距的0.5%-1%来预留，既保证传动时带的张紧力足够，不会出现跳齿，又不会因为张紧力过大导致带的拉伸疲劳、轴承受力过载。在实际选型搭配时，这款带轮可以和同齿形的小齿数带轮配合，根据传动比需求选择15齿到30齿不等的主动轮，覆盖3:1到6:1的常用减速传动比区间，适合电机输出端到负载端的减速传动场景，比如小型输送带的驱动辊传动、自动化设备的上下料机构传动、3D打印设备的轴传动等场景都能适配。

　　建模过程中，齿形的生成是核心环节，需要先根据HTD 8M的齿形参数建立单个齿的轮廓草图，通过圆周阵列完成90个齿的均布，再通过拉伸、切除等特征完成腹板、轮毂、内孔的结构构建，所有的倒角、圆角都按照实际加工工艺要求添加，比如齿顶的微小倒角可以避免安装时划伤同步带，轮毂端面的倒角方便轴的装配导入，内孔的倒角可以去除加工毛刺，避免装配时刮伤轴的配合表面。整个带轮的结构没有多余的减重孔设计，适合采用45号钢或者铝合金材质加工，钢制带轮适合重载传动场景，铝合金带轮则适合对重量有要求的高速轻载场景，表面可以根据使用需求做氧化、发黑或者镀锌处理，提升防锈能力和表面耐磨性。
