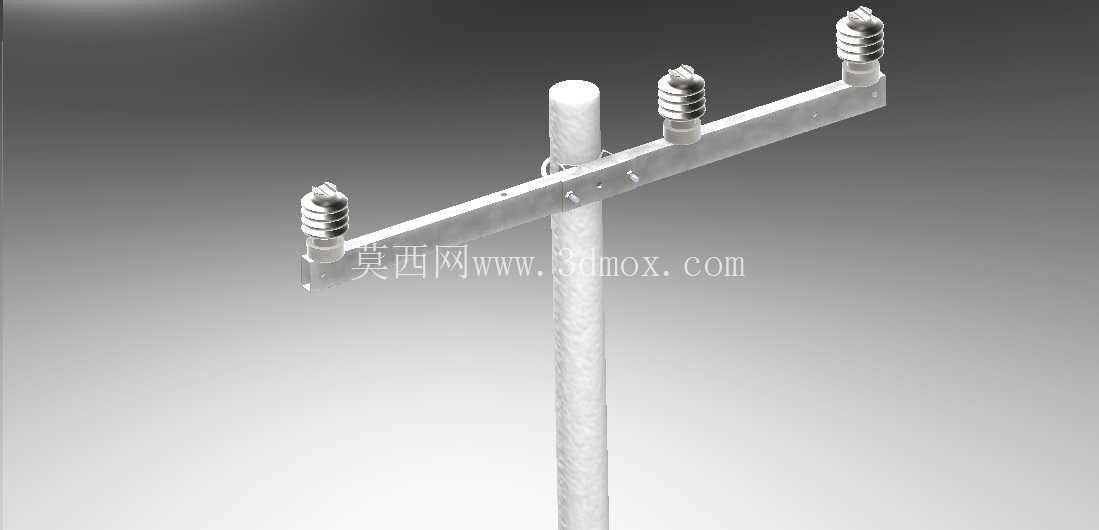

13kV户外架空配电横担电杆结构

　　这套结构对应13kV电压等级的户外架空配电杆上支撑组件，主要应用于城郊、乡镇区域的中压配电网架空线路架设场景，承担三相导线的固定、绝缘支撑与荷载传递作用，是配网架空线路杆段的核心受力构件。从实际工程应用来看，这类横担结构直接替代传统的木质或角铁简易横担，适配CFE标准体系下的配电线路建设要求，可在常规气象区、无严重腐蚀的户外环境中长期服役，能够承受导线自重、覆冰荷载以及常规风压带来的横向、纵向作用力，保障线路相间距离满足安全规范要求，避免导线摆动引发的相间短路故障。

　　设计层面首先考虑的是安装适配性，横担主体采用等边角钢加工成型，整体长度根据13kV线路相间安全距离确定，三个绝缘子安装位沿横担长度方向等距排布，保证三相导线之间的空气间隙满足13kV电压等级的绝缘距离要求，不会在极端天气下出现间隙击穿问题。横担与水泥电杆的连接采用U型抱箍配合固定夹板的结构，无需在电杆上打孔焊接，现场安装时只需调整抱箍位置即可确定横担的安装高度，适配不同梢径的锥形水泥电杆，安装过程无需大型吊装设备，两名施工人员配合即可完成高空固定作业，大幅降低配网施工的人力与设备成本。

　　构件细节上，三个支柱绝缘子直接通过螺栓固定在横担上平面的预装孔位，绝缘子底部的金属嵌件与横担接触面加装平垫与防松弹垫，避免长期风振导致螺栓松动脱落；横担下侧与电杆接触的位置加装弧形垫板，增大接触面积，分散横担传递到电杆表面的压应力，防止局部应力集中造成电杆混凝土表层破损。横担两端预留了拉线挂点孔位，在转角杆、耐张杆位置使用时，可直接连接拉线金具平衡导线张力，无需额外焊接挂点，适配直线杆、小角度转角杆等多种杆型的使用需求。

　　从安装边界来看，横担安装位置距离杆顶的距离需满足杆顶金具的安装空间要求，同时要保证导线对地距离符合配电线路设计规范，横担伸出电杆两侧的长度对称，避免单侧荷载过大造成横担倾斜；绝缘子的高度选型经过匹配，保证导线固定后与横担本体、电杆本体之间的爬电距离满足户外污秽地区的绝缘要求，即使在小雨、雾天等潮湿环境下，也不会出现沿面闪络问题。整套结构没有多余的冗余设计，所有构件均采用标准电力金具与常用型材加工，加工难度低，后期运维更换配件时可直接采购标准件，无需定制特殊构件，能够有效降低配网建设与后期运维的综合成本。在实际线路排布中，该结构可根据线路走向调整横担的安装角度，直线段采用水平安装，转角位置可根据转角大小微调横担角度，配合耐张绝缘子完成线路转向的受力支撑，无需更换整套横担构件，适配不同的线路布设需求。
