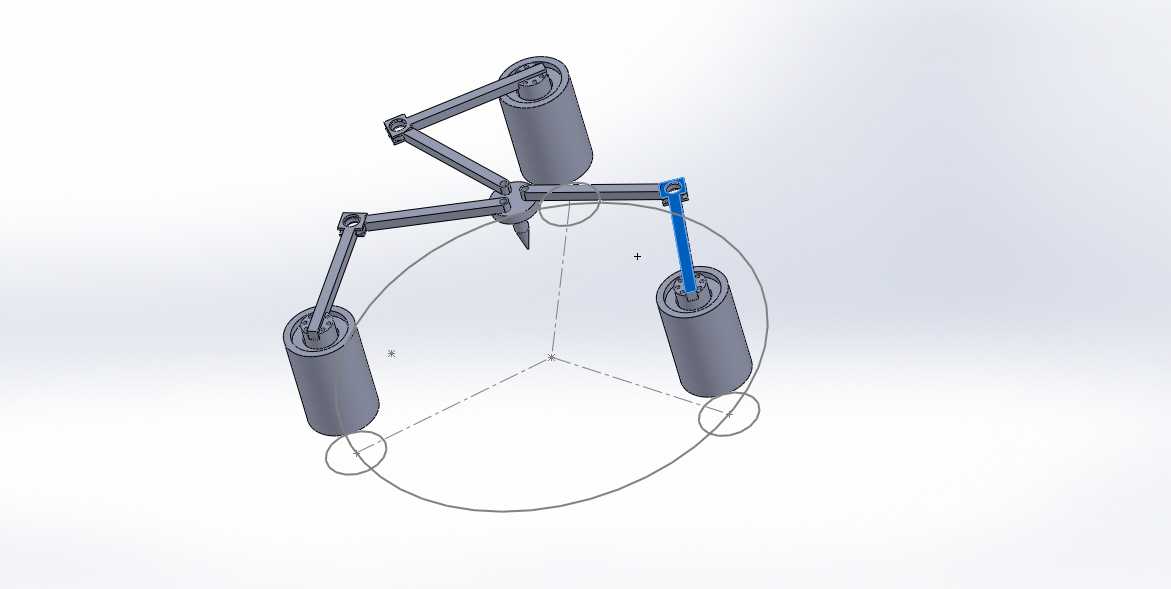

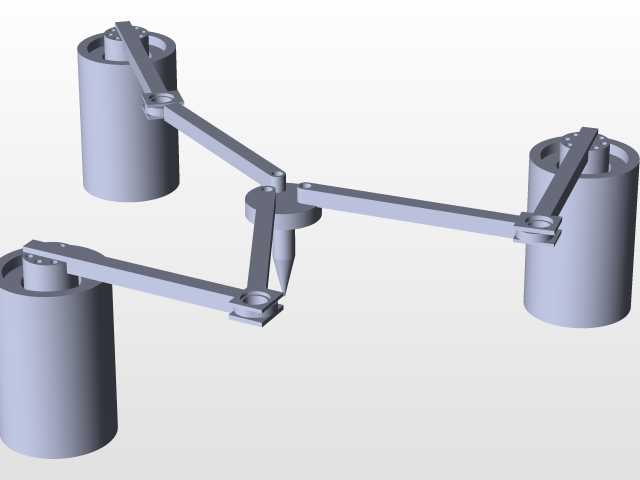

这款3RRR并联机构的设计初衷,是面向平面内高精度定位作业场景,替代传统串联机械臂在小行程范围内的重复定位作业,常见于电子元器件精密装配、晶圆搬运对位、微小工件分拣这类对末端运动精度、响应速度要求较高的工位。从结构布局来看,三组完全对称的驱动支链呈120度均布在固定基座圆周上,每个支链由两个串联的转动副连杆搭配底部的旋转驱动单元组成,末端共同连接中心动平台,这种对称布局能让三个方向的驱动负载均匀分配,避免单支链受力过载的问题,同时相比串联臂结构,并联构型的整体刚性更强,末端运动的累计误差更小,高速启停时的机构抖动幅度能控制在极小范围内。设计过程中优先考虑了安装边界的适配性,固定基座的三个驱动单元安装位预留了标准的伺服电机装配接口,可根据负载需求匹配不同扭矩的旋转驱动件,支链连杆的铰接处采用了间隙可调的转动副结构,长期运行产生磨损后可通过调整铰接副的预紧量消除回程间隙,保证定位精度的长期稳定性。末端动平台预留了通用的工装安装接口,可根据实际作业需求加装吸盘、夹爪、点胶头等执行末端,机构的运动工作空间为中心区域的类圆形平面范围,设计时通过连杆长度的参数匹配,规避了支链运动过程中的干涉死点,在有效工作行程内,末端可实现X、Y方向的平动以及绕Z轴的转动三个自由度的独立或联动控制。不同于大行程串联机械臂的设计逻辑,这款并联机构在设计时压缩了非必要的结构尺寸,整体结构紧凑,安装时仅需要在设备台面上预留对应圆周分布的三个驱动单元安装孔位即可完成固定,不需要额外的大型支撑机架,适合集成在桌面级精密作业设备、自动化产线的精密工站内部作为核心执行单元使用。在运动学参数匹配上,通过调整两组连杆的长度比例,可灵活调整工作空间的半径范围以及末端的运动速度特性,当需要更高的末端运动速度时,可适当缩短靠近驱动端的连杆长度,提升驱动端转动角度到末端线速度的传动比,若需要更大的输出力矩,则可反向调整连杆比例,匹配大负载低速作业的需求。
