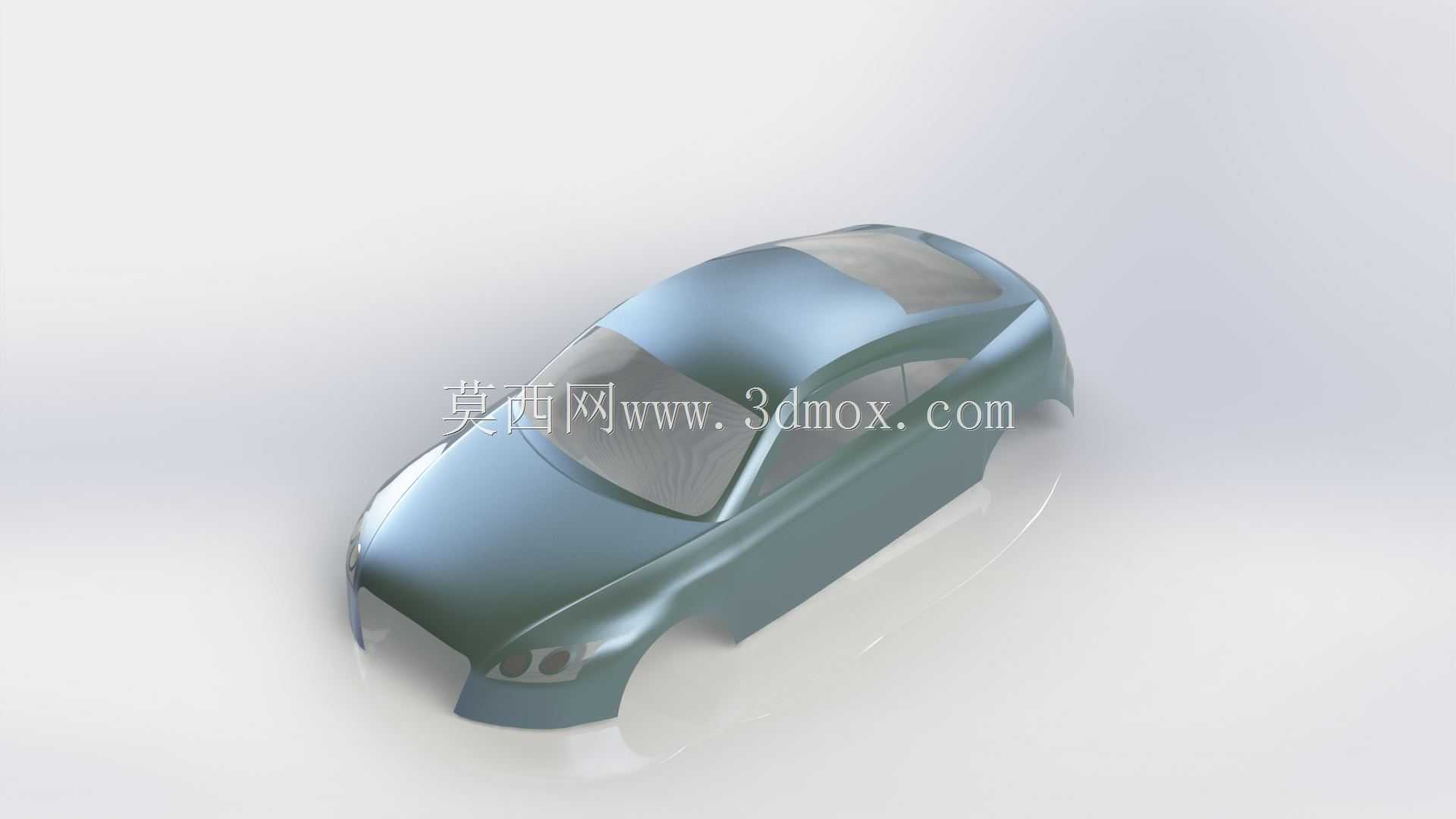

奥迪tt轿跑车身曲面结构三维数模

　　在乘用车正向开发流程里，车身外覆盖件的曲面建模是衔接造型创意与工程落地的核心环节，这个奥迪tt车身数模完整还原了初代tt车型标志性的圆润溜背造型特征，所有曲面均达到G2连续要求，可直接用于后续的结构拆分、模具开发以及空气动力学仿真验证环节。从实际应用场景来看，这类高精度车身曲面数模既可以作为汽车设计专业的曲面建模教学案例，帮助学习者理解经典轿跑的曲面转折逻辑，也能为改装厂商开发外观套件提供基准数据，还可用于渲染场景搭建、车展展示数字样车制作，省去从零开始逆向扫描点云再重构曲面的大量重复工作。

　　从设计思路层面拆解，该模型严格遵循奥迪tt量产车型的比例关系，车头部分保留了初代车型短前悬、圆润灯腔轮廓的特征，引擎盖曲面从A柱下沿平缓过渡到前保险杠上沿，没有生硬的折角，这种设计一方面是为了降低高速行驶时的风阻系数，另一方面也能在行人碰撞场景中通过曲面溃缩吸收部分冲击能量，满足早期的行人保护法规要求。车顶线条从B柱开始快速下滑，与车尾上沿自然衔接，形成tt车型辨识度极高的溜背轮廓，这个曲面的曲率变化经过反复调整，既保证了后排头部的最小安装空间，也让整车侧面视觉重心更低，凸显轿跑的运动属性。

　　车身侧面的肩线采用了隐藏式设计，没有突出的棱线，而是通过曲面的光影变化形成自然的明暗转折，这种设计对曲面建模的精度要求极高，稍有偏差就会在渲染或者油泥模型制作时出现曲面凹陷或者光影扭曲的问题。轮拱位置的曲面做了轻微的外扩处理，预留了不同尺寸轮毂、轮胎的安装边界，按照数模的基准坐标推算，前轮拱可容纳最大18寸轮毂搭配235宽度轮胎，后轮拱可容纳最大19寸轮毂搭配255宽度轮胎，轮拱与轮胎之间的间隙预留了120mm的悬架跳动空间，满足常规乘用车的悬架行程设计要求。

　　车门部分的曲面与前后翼子板完全齐平，数模中预留了车门密封条、外拉手、后视镜的安装定位基准，其中外拉手采用了与车身曲面齐平的隐藏式安装位，后视镜安装座的曲面做了局部内收，避免高速行驶时气流在镜座位置形成紊流产生风噪。前挡风玻璃的安装面预留了5mm的玻璃胶涂覆空间，玻璃曲面与A柱的衔接处做了0.8mm的阶差设计，符合量产车的装配公差要求，避免装配后出现玻璃突出A柱或者间隙不均的问题。

　　车尾部分的曲面从后窗下沿向内收窄，与后保险杠上沿形成自然的鸭尾造型，这个微小的上翘曲面可以在高速行驶时提供额外的下压力，提升车辆高速行驶的稳定性，数模中预留了后尾灯、后备箱盖、后保险杠的安装分割线，所有分割线的间隙均按照量产车3mm的标准预留，满足冲压、焊接工序的工艺要求。整个车身壳体的数模采用实体曲面构建，没有破面、重叠面等建模问题，所有曲面的法线方向统一，可直接导入各类CAE软件进行网格划分，开展刚度、模态以及碰撞仿真分析，也可以导入CAM软件生成五轴加工路径，制作1:1或者缩比的油泥模型、展示模型。

　　从安装边界来看，该车身数模的基准坐标设定在前后轴中点的地面位置，整车长度方向的基准与量产车保持一致，轴距预留了2468mm的安装空间，可直接适配初代tt的底盘总成，不需要额外调整坐标位置。车身门槛梁的位置预留了底盘护板、侧裙的安装孔位基准，防火墙位置的曲面预留了发动机、线束、空调管路的穿过空间，整个内舱的曲面边界符合双门轿跑的座舱布局要求，可在此基础上继续搭建仪表台、座椅、内饰板等内部结构。对于建模从业者来说，这个数模的曲面构建逻辑非常值得参考，它没有采用复杂的多面片拼接，而是通过少量的基础面进行裁剪、过渡，实现了流畅的整体造型，这种建模思路可以有效减少曲面数据量，同时提升曲面的光顺度，避免后续结构设计时出现几何干涉问题。
