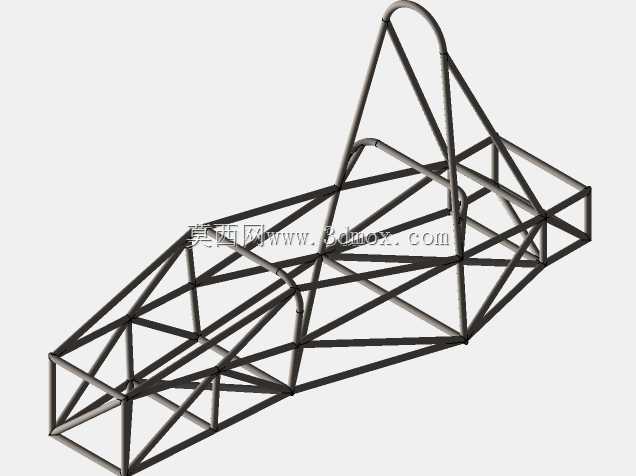

学生方程式赛车钢管桁架式底盘结构

　　该底盘为学生方程式赛车的核心承载基体，整体采用空间钢管桁架式结构，这类结构在大学生方程式赛事中应用极为广泛，核心原因在于其能在严格的赛事规则重量限制下，实现足够的扭转刚度与碰撞吸能能力，适配赛事中高速过弯、紧急制动、颠簸路面通行等复杂工况的承载需求。从实际赛事应用场景来看，该底盘需要承担动力总成、悬架系统、转向机构、制动系统、车手座舱、燃油系统、电控单元等全部车载部件的安装定位，同时要在车辆发生正面、侧面碰撞时，通过预设的管材变形吸能区吸收冲击能量，保障车手生存空间的完整性，这也是设计阶段优先考量的核心指标。

　　设计过程完全围绕学生方程式赛事的规则边界展开，首先确定的是车手座舱的核心尺寸边界：座舱内部宽度需满足赛事规则要求的车手操作空间，预留头盔与防滚架的安全间隙，防滚环的管材规格、安装位置严格匹配规则中对顶部防滚、侧面防侵入的强制要求，主防滚环、前防滚环、侧边防撞结构的管材直径、壁厚均经过刚度校核，避免在碰撞测试中出现超过规则允许的变形量。底盘前部的桁架结构预留了前悬架安装硬点，硬点位置根据悬架几何设计参数确定，上下控制臂的安装支座焊接位置精度控制在0.5mm以内，保证前轮定位参数在装配后符合设计值，避免出现轮胎异常磨损、转向回正性能不足的问题；前部结构同时设计了碰撞吸能区，该区域的管材采用相对较薄的壁厚，在正面碰撞时通过有序溃缩吸收冲击能量，避免冲击力直接传递到座舱区域。

　　底盘中部为座舱承载区域，除了防滚结构外，还预留了座椅安装点、安全带固定点、方向盘转向柱安装位、踏板组安装空间，其中安全带固定点的位置经过受力校核，能够承受赛事规则要求的冲击载荷，不会在紧急制动或碰撞时出现固定点脱落的问题；座舱底部的桁架结构设计了底板安装平面，可铺设铝合金底板隔绝路面飞溅的杂物，同时为车手提供平整的脚部操作空间。底盘后部为动力总成安装区域，桁架结构根据发动机、变速器的外形尺寸设计了专属的安装支座，硬点位置匹配动力总成的重心分布，保证整车轴荷分配符合设计预期，通常后驱方程式赛车的后轴荷占比控制在55%-60%区间，该底盘的后部桁架布局就是围绕这一轴荷目标调整管材分布，避免后部结构过重导致转向不足特性过于明显。

　　底盘两侧的边梁结构集成了侧边防撞梁的功能，同时预留了侧箱安装位，可用于布置散热器、冷却管路、线束等部件，边梁的高度设计兼顾了空气动力学套件的安装边界，侧箱下沿与底盘底板齐平，保证底部气流的顺畅通过，减少整车气动阻力。从结构特性来看，该桁架底盘全部采用圆形钢管焊接成型，管材之间的连接节点均采用相贯线切割处理，保证管材之间的贴合面积最大化，提升焊接连接强度，避免出现应力集中导致的节点开裂问题；整体扭转刚度经过仿真校核，能够满足赛事中激烈驾驶的刚度需求，不会因为车架变形导致悬架定位参数发生大幅变化，影响车辆操控稳定性。在安装边界方面，底盘上所有部件的安装硬点均预留了统一的安装基准，以底盘前部的设计基准点为坐标原点，所有安装孔位、支座位置的坐标公差控制在装配允许范围内，方便后续各系统的装配调试，减少装配过程中的配焊、修配工作量；底盘的整体离地间隙根据赛事路面情况设定，保证在通过颠簸路段时不会出现底盘剐蹭，同时尽可能降低整车重心高度，提升车辆过弯时的抗侧倾能力。
