集成编码器闭环NEMA17步进电机结构

　　这款集成式步进动力单元，在桌面级自动化设备、小型数控进给轴、3D打印运动平台、实验室精密位移台这类对安装空间有严格限制的场景里适配性极强，很多做小型专机的结构工程师在选型时，都会优先考虑这类把驱动、编码反馈和电机本体做集成的方案，省去了单独排布驱动器、布设编码器反馈线的麻烦，也能减少柜内走线的杂乱程度，降低现场接线的故障概率。从实际功能来看，它属于闭环步进范畴，后端集成的14位编码器可以实时反馈转子的实际位置，不会像开环步进那样在负载突变时出现丢步问题，在0.8Nm的额定扭矩输出区间内，位置控制精度可以满足绝大多数中低速精密传动的需求，供电适配20-36V的直流区间，和常规工业小型设备的直流供电体系匹配度很高，不需要额外做电压转换模块。

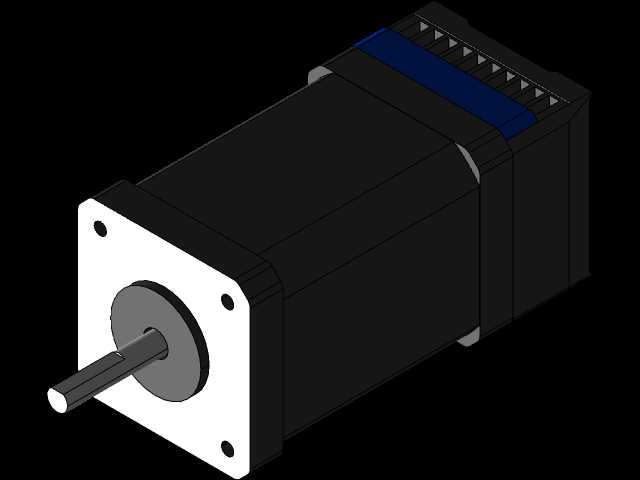

　　设计思路上，它没有采用传统电机加独立驱动器、独立编码器的拼接结构，而是把反馈单元和驱动控制电路整合在电机后端的加长壳体内，整体的轴向长度虽然比普通开环NEMA17电机稍长，但径向尺寸完全遵循NEMA17的安装标准，前端法兰的安装孔位、输出轴的轴径与轴伸长度都和标准42系列步进电机完全兼容，这就意味着原有使用标准42步进电机的设备，不需要修改安装板的孔位、不需要调整轴连件的配合尺寸，就可以直接替换升级成闭环方案，大幅降低了老设备改造的设计工作量。从安装边界来看，前端法兰为42mm见方的标准安装面，四个安装孔呈对角分布，孔位间距符合NEMA标准，输出轴为单伸端圆轴结构，配合紧定螺丝型的联轴器就可以完成和负载端的连接，安装时只需要注意后端集成部分的径向尺寸和轴向预留空间，不需要额外预留驱动器的安装位，整体占用的设备内部空间比分体式方案缩小近百分之四十，在排布多轴运动结构的时候，能给其他机械结构留出更多设计余量。

　　在实际应用里，这类电机特别适合用在负载波动不大、对位置准确性有要求但又不需要过高动态响应的场合，比如小型点胶机的Z轴升降、桌面型贴片机的喂料驱动、小型传送带的精准送进，它的低速运行平稳性比普通开环步进更好，因为有闭环位置修正，低速运行时的振动和噪音都有明显改善，不需要额外加装减震垫就能满足多数民用和轻工业设备的噪音要求。做结构建模的时候，要特别注意后端接线部分的空间预留，它的接线接口布置在驱动段的侧面，布线时要留出线缆弯曲的半径，避免安装后线缆被壳体或者安装板挤压，另外输出轴的同轴度公差在建模时要按照精密传动的要求留配合间隙，和联轴器配合的轴段长度要和实际选型的联轴器匹配，避免出现轴顶死或者配合长度不足打滑的问题。

　　和同规格的分体式闭环步进相比，这种集成方案的零部件数量更少，装配环节的工序更短，在批量生产的设备里使用，还能减少装配时的接线错误率，不需要工人单独区分驱动器的脉冲线、方向线、编码器线，只需要接好电源和控制信号就能完成装配，对生产环节的效率提升也有实际帮助。在选型校核的时候，要注意它的持续扭矩输出特性，在转速超过每分钟300转之后扭矩会出现一定程度的下降，不适合用在持续高速运转的传动场合，更适合中低速的点位定位场景，设计传动结构的时候要合理搭配同步轮或者丝杠的导程，把电机的工作转速区间控制在扭矩输出平稳的范围内，保证设备运行的稳定性。
