适配2020铝型材的120度角连接支架

　　在工业铝型材框架搭建的各类场景中，非直角的角度连接一直是结构设计里需要针对性处理的节点，常规的45度、90度角件已经形成标准化的配套体系，但遇到120度的斜向支撑、框架转角或者导向结构拼接时，通用角件无法满足安装贴合度与受力要求，这款适配2020系列铝型材的120度角括号，就是针对这类特殊角度连接需求开发的结构件。从实际应用场景来看，这类角支架常出现在铝型材搭建的物料导流槽侧边支撑、设备防护栏的斜向转角、流水线旁的倾斜置物架、检测设备的斜向安装台面框架中，这些场景不需要额外焊接或者切削型材本身的角度，通过角件直接完成两根型材的120度夹角固定，能大幅降低现场装配的加工难度，避免型材切削后出现的端面不齐、防腐层破坏等问题。

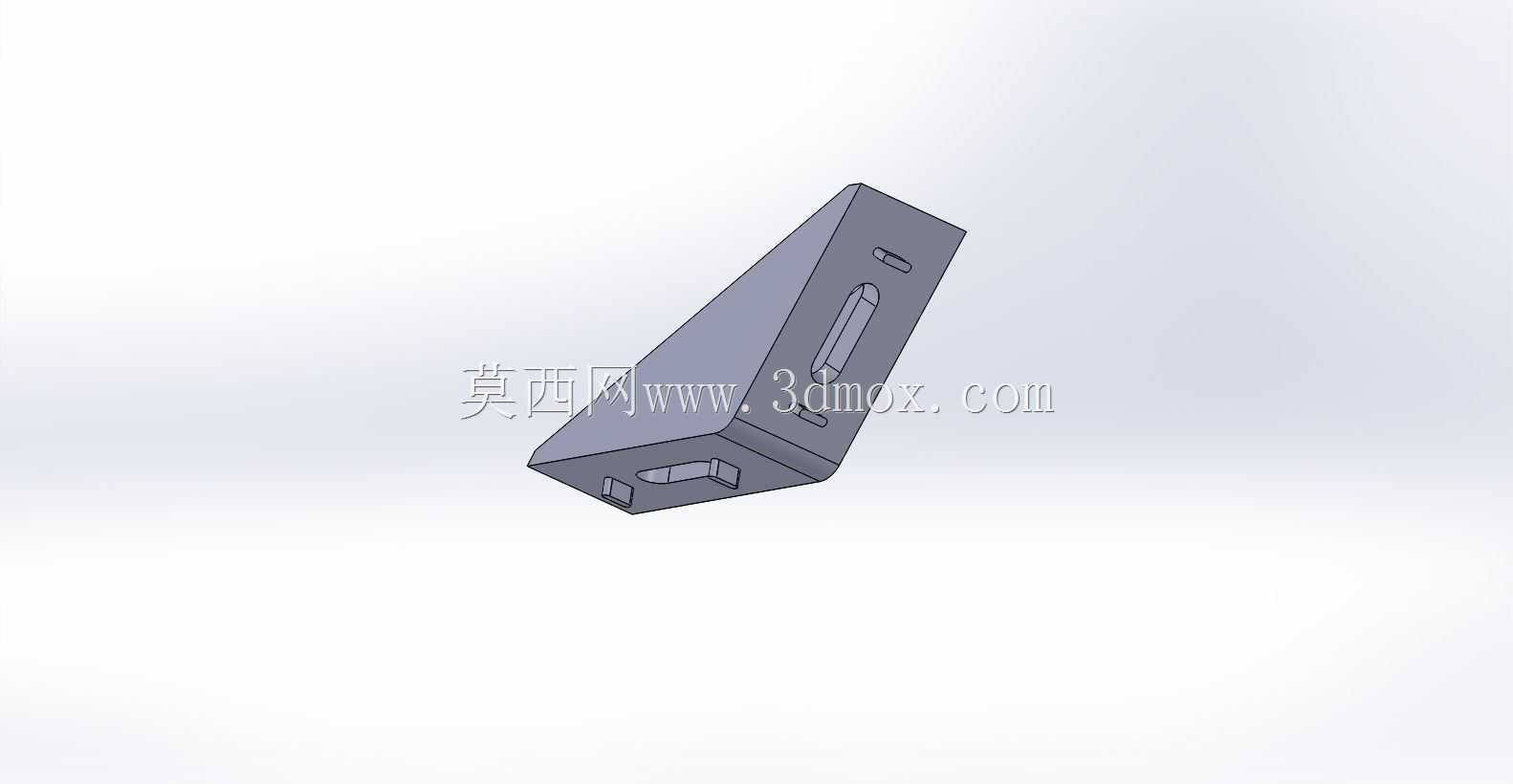

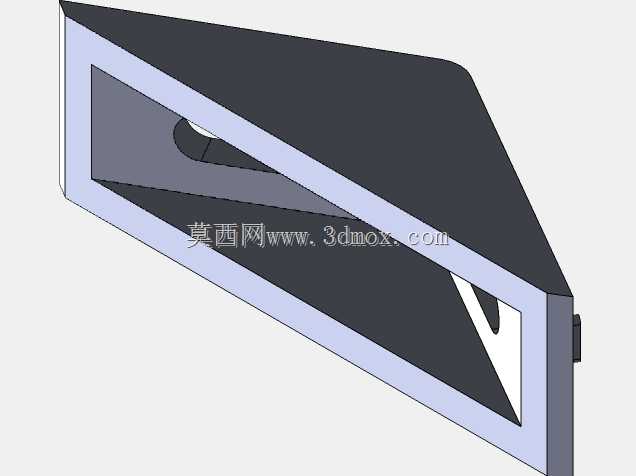

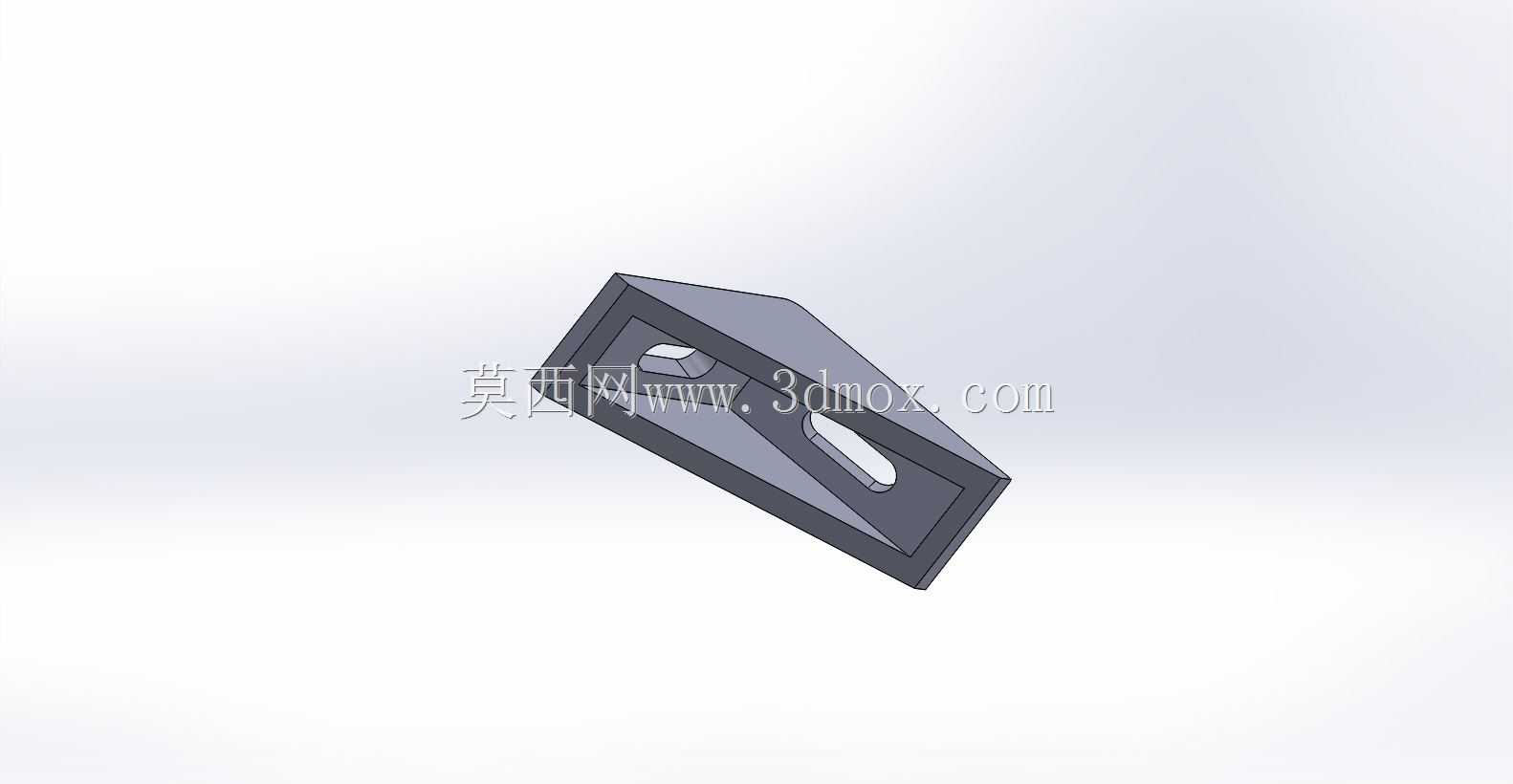

　　从功能特性上看，这款角支架采用与铝型材适配的挤压成型工艺制作，整体为L型弯折的120度夹角结构，两个连接面分别贴合两根2020铝型材的卡槽面，连接面上预留的安装位刚好对应铝型材的槽口中心位置，不需要额外打孔，搭配配套的T型螺栓与法兰螺母就能完成锁紧固定，安装后两个连接面与型材表面完全贴合，不会出现局部应力集中的问题。支架的转角内侧做了三角形的加强筋结构，这个加强筋不是满幅填充，而是做了镂空的减重设计，在保证连接刚性的前提下减少材料用量，同时镂空位置也能避让型材安装时可能突出的螺栓端头，避免装配干涉。

　　从设计思路层面，这款角件在开发时首先匹配2020铝型材的截面尺寸，两个连接边的宽度刚好与2020型材的20mm端面宽度一致，安装后角件边缘与型材侧边齐平，不会突出型材表面影响后续的板材安装或者外围护件装配；夹角的精度控制在±0.2度以内，保证两根型材拼接后角度偏差在工业框架允许的范围内，不会因为角件角度误差导致整体框架出现尺寸累积偏差。安装边界方面，这款角支架的两个连接边长度均为40mm，每个连接面上设置两个安装孔位，孔位间距与2020型材的槽口间距匹配，安装时不需要对型材做二次加工，只需要将T型螺栓预先滑入型材槽内，对准角件的安装孔位锁紧即可，单角件的垂直方向承重可以满足常规轻型框架的支撑需求，在斜向支撑场景下，受力会通过角件的两个贴合面均匀传递到两根型材上，相比采用板材弯折自制的角件，挤压成型的角件内部材质更致密，抗弯折疲劳性能更好，长期受交变载荷的场景下也不容易出现开裂变形。

　　在实际选型使用时，需要注意这款角件仅适配2020系列的欧标铝型材，槽口宽度为8mm的规格才能匹配对应的T型螺栓，如果是国标2020型材因为槽口尺寸差异，会出现螺栓无法滑入或者贴合不严的问题；如果框架连接位置需要经常拆装调整，这款角件的可拆卸属性也比焊接或者粘接的连接方式更有优势，拆解后不会在型材表面留下残留痕迹，型材可以重复利用在其他结构中。另外在一些需要走布线槽的框架结构中，角件的镂空位置也可以作为线缆的穿线通道，不需要额外在型材上开孔走先，简化布线流程。相比采用90度角件加斜撑的组合连接方式，这款专用120度角件的安装节点更简洁，占用的安装空间更小，不会在转角位置突出多余的结构件，整体框架的外观更整洁，同时减少了斜撑零件的采购与装配成本，在批量搭建同角度的铝型材框架时，装配效率可以提升40%以上。
