工业标准物流托盘结构设计

　　在仓储物流、生产车间物料周转、干线运输集装化作业场景中，托盘是衔接装卸、存储、搬运全链路的核心单元载具，直接决定了单元化物流的作业效率与货物承载安全性。本次设计的这款托盘采用1200mm×800mm的通用欧标尺寸规格，总高度控制在144mm，这个尺寸边界是经过多场景适配验证的：1200mm的长度方向刚好匹配标准集装箱内部宽度的整数排布，800mm宽度适配绝大多数手动液压搬运车、电动叉车的叉齿作业间距，144mm的高度既预留了足够的叉齿插入空间，避免低位搬运时叉齿刮蹭托盘底部铺板，也不会因为高度过高浪费仓储立体空间的容积率。

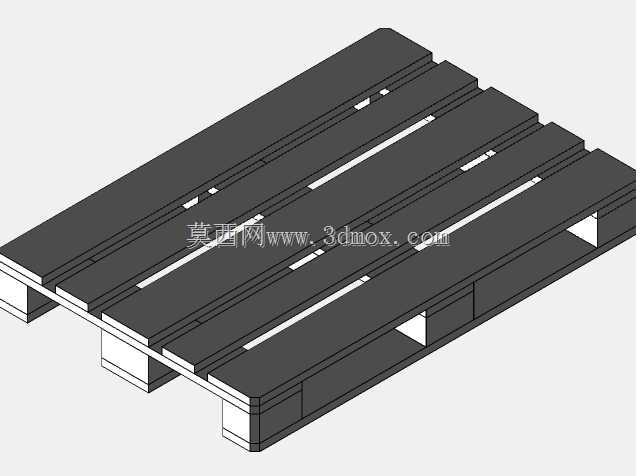

　　从结构设计思路来看，这款托盘采用了铺板间隙式的顶铺板设计，顶部分布的多根纵向铺板之间预留了均匀的通风间隙，这种设计首先解决了仓储环节的货物通风需求，尤其是存放生鲜周转箱、纸质包装货品时，间隙可以避免底部积潮，减少包装霉变风险；同时间隙结构也能大幅降低托盘自身重量，在保证承载强度的前提下减少原材料消耗，降低搬运时的无效负载。底部采用三向进叉的墩式支撑结构，三个方向的叉齿入口可以适配不同作业场景的叉车操作，不管是车间内短距离转运时从侧面进叉，还是货架存储时从正面进叉堆垛，都不需要额外调整托盘朝向，能有效减少作业时的对位时间，提升装卸效率。

　　在功能特性上，这款托盘的铺板边缘做了小角度的倒角处理，避免货物在托盘上滑移时被铺板锐角刮破包装，同时也能减少叉车叉齿对位时对铺板边缘的撞击损伤，延长托盘的实际使用寿命。支撑墩的排布位置经过受力仿真优化，当托盘放置在货架横梁上时，支撑墩刚好落在横梁支撑面上，受力可以直接通过支撑墩传递到货架结构上，避免铺板出现悬空挠曲变形；当托盘在地面堆垛时，底部的铺板与支撑墩形成的框架结构可以均匀分散上层货物的压力，即使堆垛三层满载货物也不会出现底部塌陷。

　　实际应用中，这款托盘可以适配绝大多数通用工业场景的物料承载需求，不管是机械加工车间的零部件周转箱存放、电商仓储的整箱货品集装，还是冷链物流的周转运输，都能满足使用要求。设计过程中充分考虑了不同搬运设备的适配性，叉齿入口的高度预留了足够的安全余量，即使是磨损较严重的旧叉车，叉齿高度存在一定偏差时也能顺利插入，不会出现叉齿顶到托盘底部导致托盘倾翻的问题。顶铺板的宽度与间隙比例经过反复调整，既不会因为间隙过大导致小件货物放置时出现卡滞、掉落，也不会因为铺板过密导致自重过大、成本过高。

　　从安装与使用边界来看，这款托盘不需要额外的安装固定工序，到货后可以直接投入使用，地面堆码时需要保证地面平整度误差不超过5mm，避免局部受力不均导致支撑墩断裂；上架存储时需要确认货架横梁的支撑宽度不小于80mm，保证支撑墩与横梁有足够的接触面积，避免长期承载时出现应力集中。日常使用中可以直接配合缠绕膜、打包带完成货物的单元化固定，不需要额外加装附属配件，适配现有绝大多数物流作业的标准流程，不需要对现有作业线做任何调整即可直接替换原有老旧托盘，降低载具更新的适配成本。
