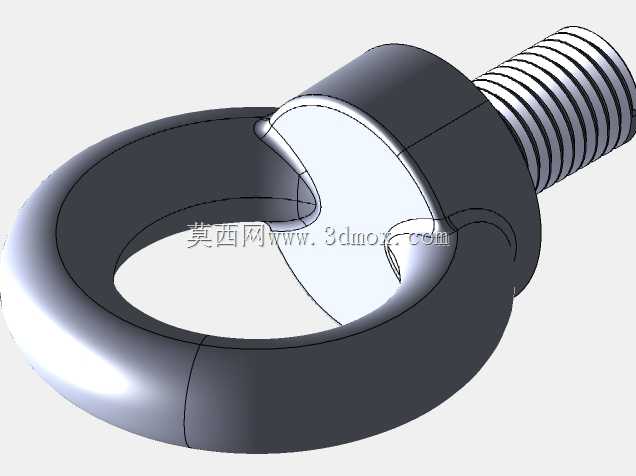

M16规格DIN850标准吊环螺钉结构

　　在重型设备装配、模具转运、阀门组件吊装这类需要频繁起吊重载构件的作业场景里，吊环螺钉是连接被吊工件与起重吊具的核心受力连接件，这款符合DIN850标准的M16规格吊环螺钉，就是针对中等载荷起吊需求设计的专用紧固件。很多现场装配的新手容易把普通外六角螺栓和吊环螺钉混用，实际上二者的受力逻辑完全不同：普通螺栓主要承受轴向预紧力带来的夹紧载荷，而吊环螺钉在起吊作业中，需要同时承受轴向拉力、起吊晃动带来的径向剪切力，以及吊索偏转时产生的交变弯曲应力，这就要求吊环的环体与螺杆衔接位置必须做足够的应力分散设计，避免应力集中导致的断裂风险。

　　从结构设计上看，这款吊环的环体采用整圆式封闭环形结构，环体内壁做了圆滑过渡处理，没有尖锐棱角，一方面能避免起吊时钢丝绳、卸扣等吊具与环体接触位置出现应力割伤，减少吊具磨损，另一方面也能让吊索在环内有一定的活动余量，适配小角度的起吊偏转，不会因为吊点轻微偏斜就出现局部载荷过载。环体与螺杆的衔接位置采用了大圆角过渡结构，没有加工退刀槽这类会削弱截面强度的结构，这个位置是整个吊环受力最复杂的区域，起吊时的弯曲应力会集中在螺杆根部，大圆角过渡能有效降低应力集中系数，相比直角衔接的结构，能提升30%以上的抗疲劳载荷能力，适配频繁重复起吊的作业场景。

　　螺杆部分采用标准M16公制粗牙螺纹，螺纹牙型经过优化，牙底做了小圆角处理，避免螺纹根部的应力集中，螺纹长度匹配常规设备吊耳的安装厚度，安装时不需要额外加工过长的螺纹孔，也不会因为螺纹旋入深度不足导致连接失效。安装时需要注意，吊环螺钉的安装贴合面必须平整，安装前要清理工件螺纹孔内的铁屑、油污，保证螺杆完全旋入螺纹孔，直到环体下端面与工件安装面完全贴合，不能留有间隙，否则起吊时会产生附加弯矩，大幅降低吊环的额定载荷。如果是在阀门这类承压设备上安装吊环，还要注意安装位置不能影响阀门的操作手柄、密封组件的正常动作，吊点位置要尽量靠近设备重心，避免起吊时设备倾斜晃动。

　　从安装边界来看，这款M16吊环的环体内径适配额定载荷对应的卸扣、钢丝绳吊索规格，安装时要保证吊索与环体的接触面积不小于环体截面的三分之一，不能用细吊索斜拉环体边缘，否则会造成环体局部压强过大，出现变形甚至断裂。环体的外径尺寸也经过核算，在多个吊环并排安装时，相邻吊环的环体不会出现干涉，满足双吊点、四吊点平衡起吊的布置需求。在实际选型时，不能单纯按照螺纹规格选吊环，必须对照额定载荷表，根据被吊工件的重量、起吊角度、作业工况的动载系数核算安全余量，通常静载作业下安全系数不低于4倍，有冲击载荷的作业场景要把安全系数提升到6倍以上，严禁超载使用。另外这类吊环螺钉不适合长期承受交变载荷的固定连接场景，仅作为起吊转运时的临时受力连接件，设备安装就位后如果不需要保留吊点，应该及时拆卸，避免长期暴露在腐蚀环境中出现锈蚀，影响后续重复使用的强度。

　　建模过程中，针对环体的曲面过渡做了连续曲率处理，保证环体各个截面的截面积均匀一致，没有局部截面削弱的问题，螺纹部分采用标准牙型建模，还原真实的螺纹配合间隙，能直接用于装配模拟、起吊路径干涉检查，在做设备整体三维装配时，可以直接调用这个模型模拟吊点布置，提前排查起吊时吊具与设备周边结构的干涉问题，减少现场吊装的试错成本。很多结构设计人员在做设备设计时，容易忽略吊点位置的吊环安装空间，比如吊环安装后环体是否会被设备的加强筋、外接管线挡住，导致吊索无法顺利穿入，这个模型还原了吊环的真实外形尺寸，在设计阶段就能提前验证安装空间是否足够，避免后期加工完成后才发现吊点无法使用的问题。
