BMT-10型多股缆式隔振阻尼构件

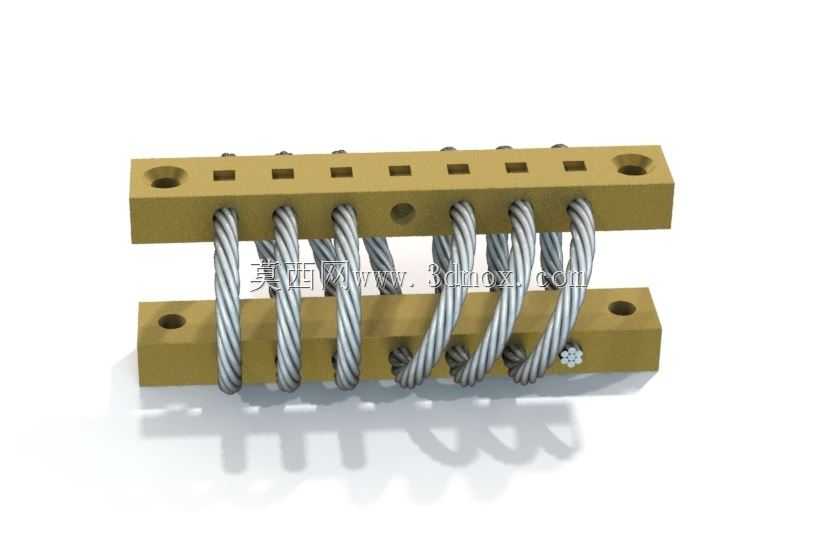

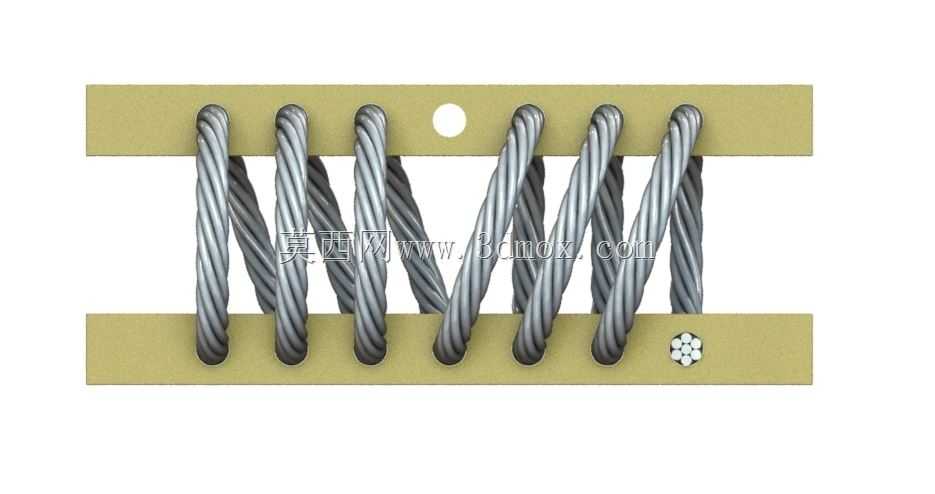

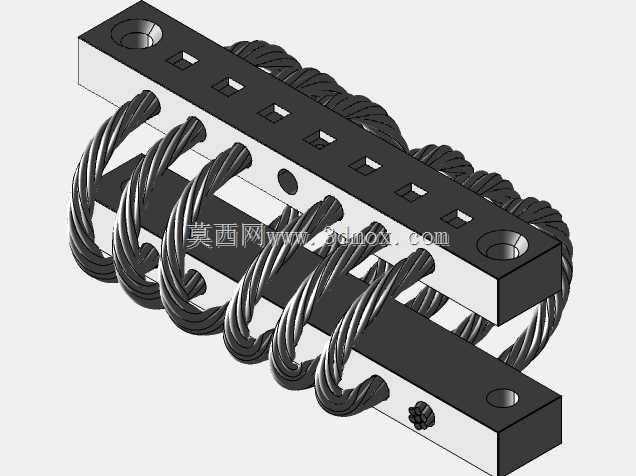

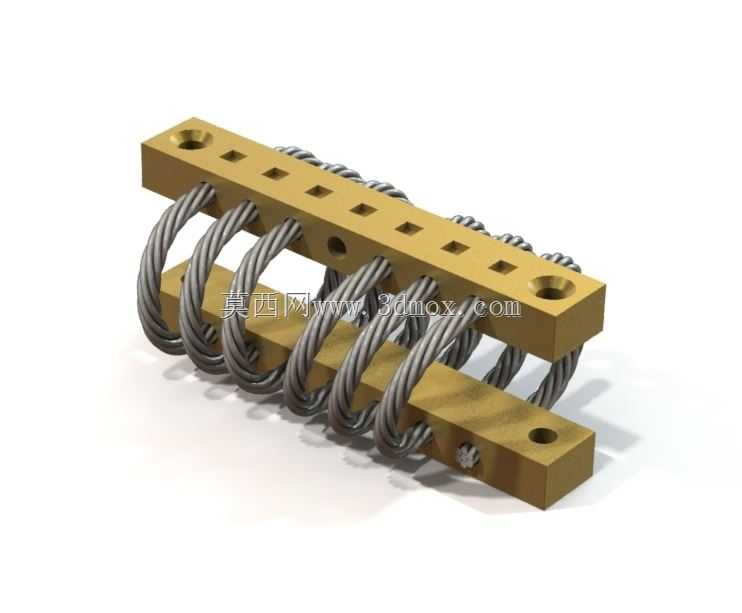

　　从结构设计逻辑来看，上下两块安装基座采用对称式布局，基座上预留的安装孔分为两类，两端的沉头孔用于穿设固定螺栓，将整个阻尼件锁紧在安装面与被隔振设备之间，中间阵列分布的方形通孔一方面是为了降低基座自身重量，减少无效载荷对隔振效率的影响，另一方面也能在安装时提供视觉对位参考，避免安装错位导致的受力不均。穿设在上下基座之间的多股钢缆，每一股都是由多根细钢丝绞合而成，钢缆与基座的连接采用压装固定工艺，装配时会严格控制每根钢缆的预紧力，确保所有缆索的初始张力一致，避免投入使用后出现单根缆索过载断裂的问题。这类缆式阻尼隔振构件，核心应用场景集中在对多方向宽频振动隔离有严苛要求的工业场景，比如车载精密仪器安装基座、舰载电子设备挂载位、工业自动化检测设备的支撑端，还有轨道交通车载控制模块的安装架位置，区别于传统橡胶阻尼件仅能应对单方向小幅振动的局限，多股钢丝绞合的缆索结构能同时承接三个轴向的振动冲击载荷，哪怕是瞬时的大冲击过载，也能通过缆索之间的微动摩擦耗散振动能量，不会出现橡胶件低温脆化、高温老化失效的问题，在-40℃到120℃的宽温域工况下都能保持稳定的阻尼特性。

　　从安装边界来看，这类构件的安装面平面度要求控制在0.1mm以内，如果安装面存在明显翘曲，强行锁紧螺栓会导致钢缆初始受力偏移，隔振效率会下降30%以上，安装时螺栓的锁紧扭矩需要按照对应载荷等级匹配，不能过度锁紧导致基座变形挤压钢缆的活动空间。实际使用过程中，这类阻尼件对高频微幅振动的隔离效率能达到90%以上，对于设备启停阶段的低频共振峰，也能通过钢缆的非线性刚度特性快速抑制，不会出现传统金属弹簧隔振件常见的共振放大问题。很多工程人员在选型时容易忽略钢缆的捻向匹配问题，同组安装的阻尼件需要保持钢缆捻向一致，否则在承受横向冲击时会出现侧向偏移量不一致的情况，长期运行会导致设备安装位出现累积偏移。

　　另外在结构建模过程中，钢缆部分不能简单用普通螺旋弹簧特征替代，因为每根钢缆的股线之间存在接触摩擦，建模时需要预留出微动变形的空间，上下基座的安装孔位公差需要按照H7级精度设定，确保实际装配时螺栓能顺利穿入，不会出现孔位错位需要现场扩孔的情况。基座的边角位置都做了R2的倒角处理，避免安装过程中尖锐边角划伤操作人员，也能减少应力集中导致的基座开裂问题，毕竟在冲击载荷下，直角边角的应力集中系数会比圆角位置高2倍以上。针对户外使用场景，基座表面做了硬质阳极氧化处理，钢缆表面也涂覆了薄层防腐润滑脂，既能减少钢缆微动摩擦过程中的磨损，也能抵御盐雾、潮湿环境的侵蚀，不需要像橡胶隔振件那样定期更换老化部件，整体使用寿命能达到10年以上。

　　在设备布局时，这类阻尼件需要对称布置在被隔振设备的重心投影周边，不能出现单侧布置距离重心过远的情况，否则设备受冲击时会出现扭转振动，反而会放大精密部件的受振幅度。很多初次使用这类构件的设计人员，会按照橡胶隔振垫的选型逻辑只关注额定静载荷，实际上缆式阻尼件的动刚度会随着振动幅值变化，选型时需要同时核算冲击载荷下的最大变形量，确保变形过程中钢缆不会出现互相干涉，也不会让设备与周边固定结构发生碰撞。建模过程中，钢缆的螺旋升角需要严格按照实际产品参数设定，升角偏差超过2°就会导致整体刚度特性与实际产品出现明显偏差，后续做有限元仿真时的结果参考价值会大幅下降。上下基座之间的初始间隙也需要精准控制，间隙过小会导致大冲击下上下基座发生硬碰撞，失去隔振作用，间隙过大则会导致整体支撑刚度不足，设备运行时出现明显的静态晃动。
