斯特林阿尔法动力装置结构设计

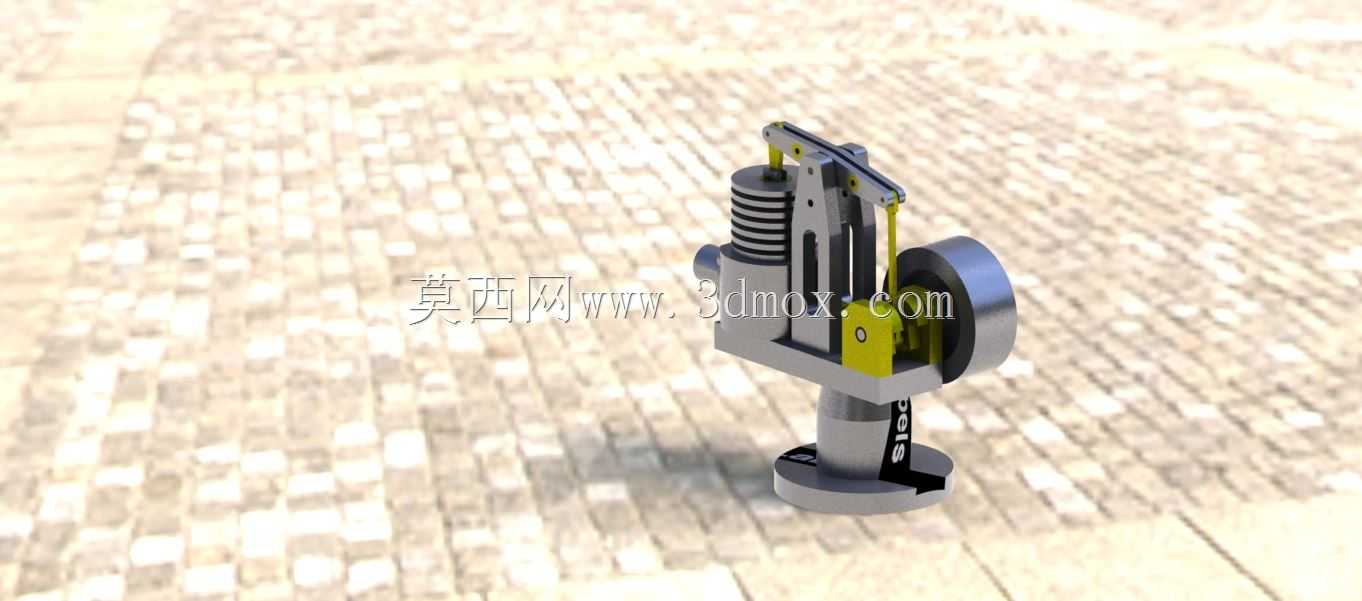

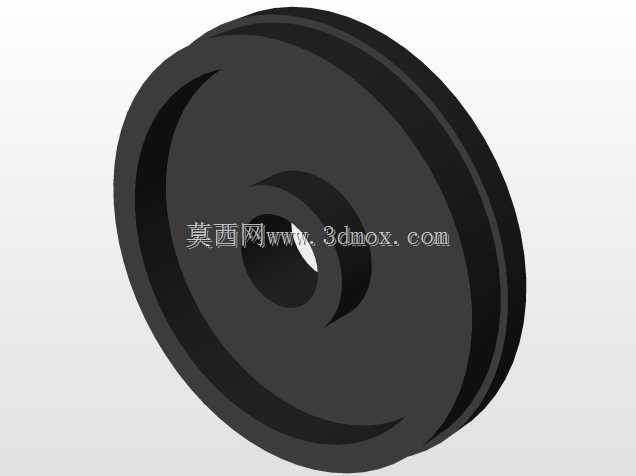

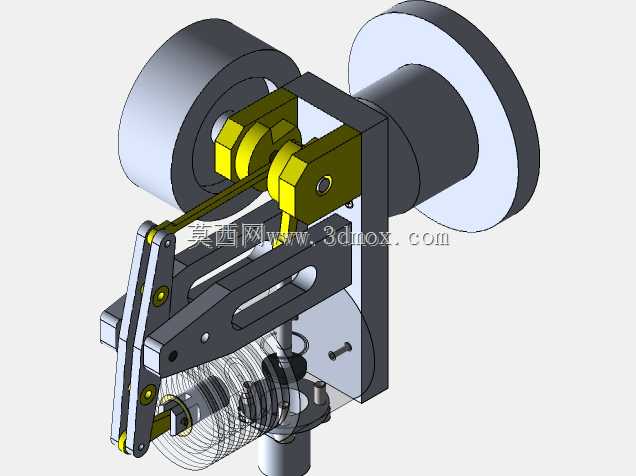

　　在小型热力驱动装置的应用场景里，这类阿尔法构型的斯特林动力结构常被用于教学演示、微型动力输出场景，也可作为小型余热回收场景的动力转换单元，适配低品位热源的能量转化需求，比如小型工业设备散热端的余热利用、户外便携热源驱动的小型发电配套，不需要复杂的燃料供给系统，依靠外部热源加热即可完成动力输出，相比内燃机结构没有爆震做功过程，运行振动与噪音水平更低。从功能特性来看，该结构采用双活塞独立布置的阿尔法构型，热腔活塞与冷腔活塞分置在不同缸体位置，通过曲柄连杆机构完成相位配合，飞轮组件用于储存转动惯量，保障活塞越过止点时的运转连续性，整套结构没有复杂的配气阀组，依靠活塞的相位差完成工质的加热膨胀、冷却压缩循环，工质被封闭在缸体内部循环使用，运行过程不需要额外补充工质，维护点集中在运动副的润滑与密封位置。

　　设计思路上，首先要确定冷热腔的容积比，匹配设计工况下的热力循环效率，热端缸体需要适配热源接触的安装面，保障热量能够高效传递到缸内工质，冷端则预留散热结构的安装空间，可搭配散热鳍片或者小型水冷套完成热量散出；传动部分的曲柄相位角需要严格匹配阿尔法循环的相位要求，通常热活塞与冷活塞的曲柄夹角设置在90度左右，保障工质在循环过程中完成等容加热、膨胀做功、等容冷却、压缩的完整过程，连杆与活塞的连接位置采用低摩擦的铰接结构，减少运动过程的卡滞风险，飞轮的转动惯量需要匹配整套运动组件的阻力矩，避免运转过程出现转速波动过大或者无法连续转动的问题。

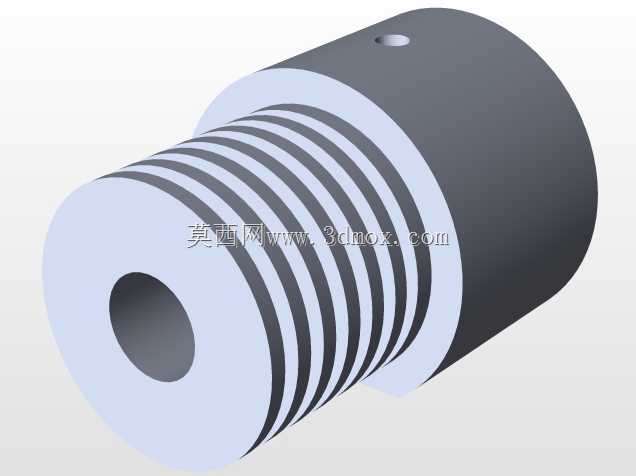

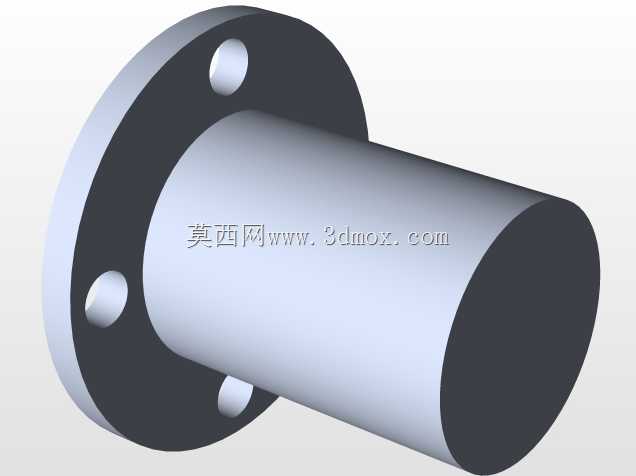

　　从安装边界来看，整套装置的底座为立式支撑结构，底部预留安装固定的孔位，可直接固定在实验台架或者配套设备的安装面上，整体立式布局的重心落在底座中心位置，运转时的倾覆力矩较小，不需要额外的配重支撑；热端缸体的顶部为热源接触区域，安装时需要预留热源的对接空间，避免周边部件距离热端过近出现热损伤，冷端周边需要预留空气流通或者冷却管路的布置空间，保障冷端温度维持在设计区间内；输出轴从飞轮侧伸出，可直接连接小型负载比如微型发电机、小型传动轮组，轴伸端的尺寸适配常规小型联轴器的安装标准，不需要额外做轴径转换。结构细节上，活塞与缸体的配合间隙需要兼顾密封性能与运动摩擦阻力，间隙过大会导致工质泄漏降低循环效率，间隙过小则会在热态下因为热膨胀出现卡滞，设计时需要根据热端工作温度预留合理的热膨胀间隙；铰接位置的销轴采用耐磨材质，减少长期运转后的磨损量，保障相位精度不会因为磨损出现偏移，缸体与底座的连接位置采用定位止口结构，保障装配时的同轴度，避免因为装配偏差导致活塞运动出现偏磨。

　　实际应用中，这类结构不需要复杂的控制系统，只要热端达到设计工作温度，装置即可自行启动运转，转速随热端温度的升高而提升，可通过调整热端输入的热量大小完成转速调节，在教学场景中可以直观展示外燃式热力循环的工作过程，帮助理解热力循环的四个工作过程，在小型余热回收场景中，可以将零散的低品位热量转化为旋转机械能，驱动小型负载完成工作，相比其他构型的斯特林结构，阿尔法构型的做功能力更强，结构相对紧凑，适合小空间内的动力输出需求。
