减压阀用带翼同轴开口连接接头结构

　　在往复式蒸汽动力系统、低压流体输送管路的减压阀组配套结构里，这类带翼结构的开口接头是承担同轴刚性传力的核心小尺寸零件，日常运维中拆装频次远高于管路本体的铸锻件，设计时需要兼顾传力可靠性与现场无专用工具快速拆装的需求。从实际应用场景看，这类接头最常出现在蒸汽机十字头与活塞杆的衔接段、减压阀阀杆与执行机构推杆的对接位置，也会在小型计量泵的连杆星端、气动执行元件的延伸杆对接处使用，核心作用是让两根同轴布置的杆类零件实现无相对周向转动、无轴向窜动的刚性连接，同时在设备检修、易损件更换时可以快速完成拆解，不需要对整段杆系做破坏性拆卸。

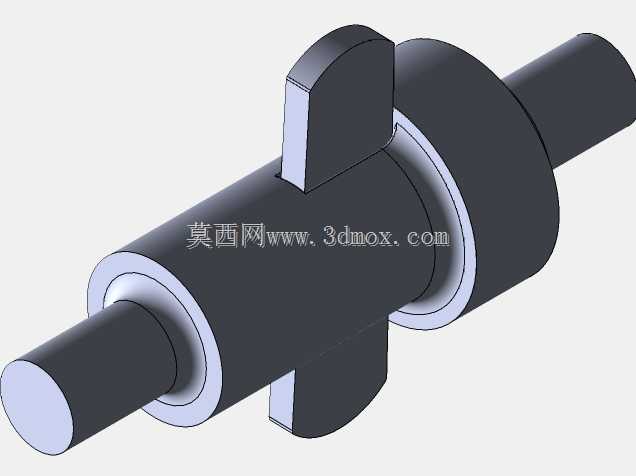

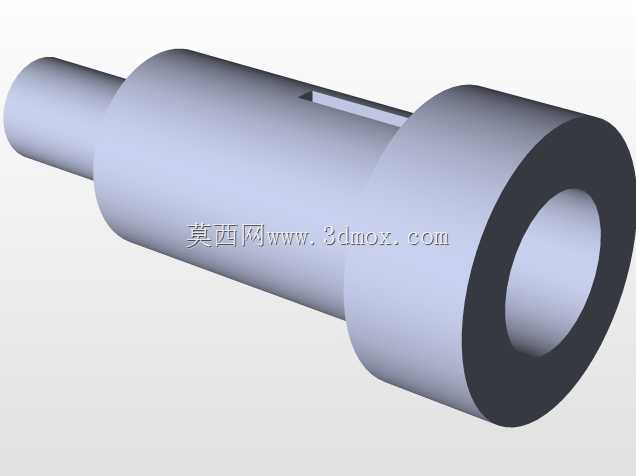

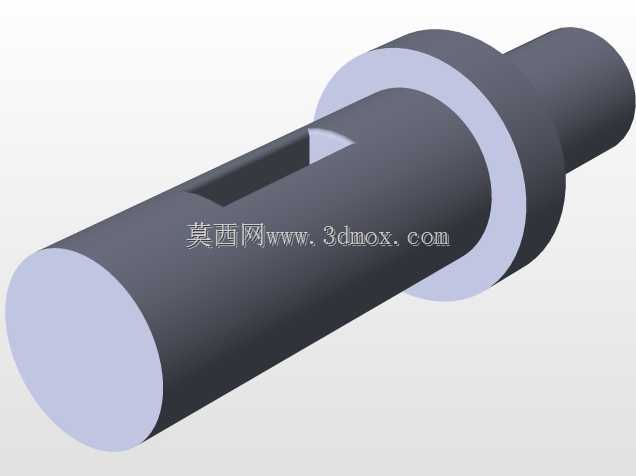

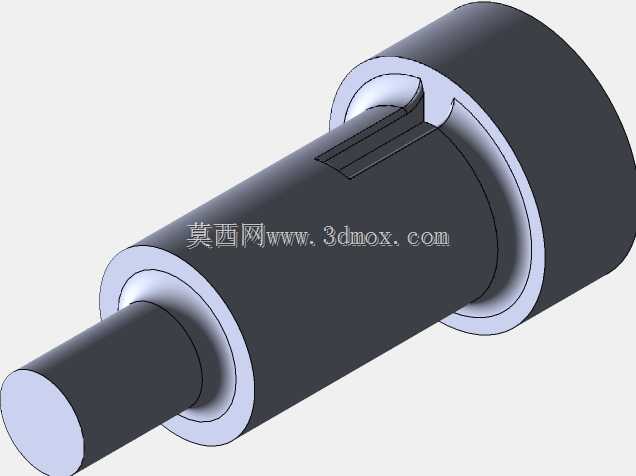

　　从功能特性上看，接头本体采用中空贯通的阶梯轴结构，两端的内孔分别适配不同直径的对接杆，中段设置的环形凸台一方面作为轴向定位的止推面，安装时抵靠在阀组或者连杆机构的支撑隔板上，承受杆系传递的轴向拉力或者压力，避免接头整体轴向窜动；凸台两侧对称布置的翼状凸起，是专门为徒手拆装设计的施力结构，现场运维时不需要借助扳手等工具，直接用手捏住两侧翼片就可以转动接头完成锁紧或者松开操作，在空间狭窄、工具难以伸入的阀组安装腔体内，这种结构的操作便利性远高于常规的六角螺母式接头。接头两端的外伸轴段做了等直径的光轴设计，表面粗糙度控制在Ra1.6以内，装配时可以顺畅穿入支撑件的安装孔内，和孔壁的间隙控制在0.02-0.05mm之间，既保证铰接转动的灵活性，又不会因为间隙过大导致杆系出现偏心摆动，降低密封件的偏磨风险。

　　设计这类接头时，首先要核算轴向承载能力，因为这类接头通常用低碳钢或者熟铁制作，材料的屈服强度在235MPa左右，需要根据对接杆系的最大轴向推力、拉力来确定中空内孔的壁厚，避免在蒸汽压力波动、泵组启动冲击载荷下出现接头断裂失效。其次要考虑翼片的结构尺寸，翼片的外伸长度不能过大，否则会占用过多的安装空间，甚至和周边的管路、支架发生运动干涉；也不能过小，否则徒手操作时力矩不足，难以拧到位，通常翼片的外伸长度控制在接头本体直径的1/3左右，边缘做圆角处理，避免操作时划伤手部。另外，接头两端的内孔和对接杆的配合公差选择H7/h6的间隙配合，装配时可以在配合面涂抹少量锂基脂，既方便装配时的插接，也可以避免长期使用后配合面锈蚀粘连，导致后续拆解困难。

　　从安装边界尺寸来看，这类接头的总长度需要根据两侧对接杆的插入深度来确定，通常每端的内孔深度不小于对接杆直径的1.2倍，保证插接后有足够的接触面积传递扭矩和轴向力，不会出现杆端从接头内脱出的问题。中段环形凸台的外径要大于支撑隔板的安装孔直径，通常比安装孔大4-6mm，保证止推面有足够的接触面积，避免轴向受力时凸台压溃支撑件的端面。翼片的最大回转直径要控制在安装腔体的最小净空尺寸以内，保证接头转动拆装时不会和腔体内壁碰撞，同时翼片的厚度要满足徒手施力时的强度要求，通常厚度不小于3mm，避免拧紧时翼片出现弯曲变形。在实际建模过程中，需要重点关注各段轴的同轴度公差，将两端外伸光轴、内孔的同轴度控制在0.02mm以内，否则装配后会出现杆系偏心，导致阀杆运动卡涩、密封件偏磨泄漏的问题；翼片和本体的衔接处要做R2以上的圆角过渡，减少应力集中，避免长期受交变载荷时衔接位置出现疲劳裂纹。这类接头虽然属于小型连接件，但在减压阀、蒸汽泵这类设备里，其结构合理性直接影响整个阀组的运维效率和运行可靠性，设计时不能因为零件尺寸小就忽略细节结构的校核。
