减压阀用单蜗壳锥形弹簧结构设计

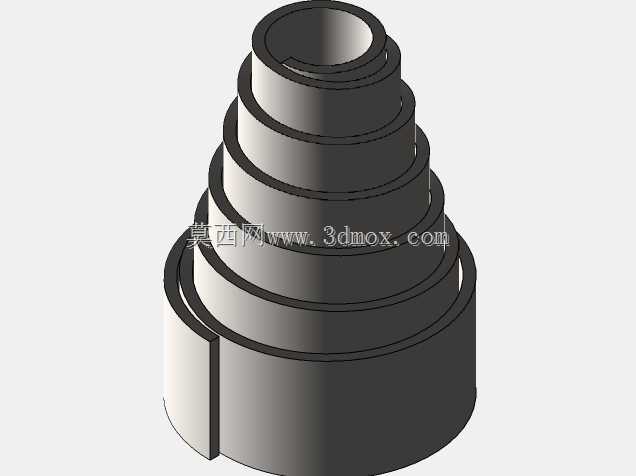

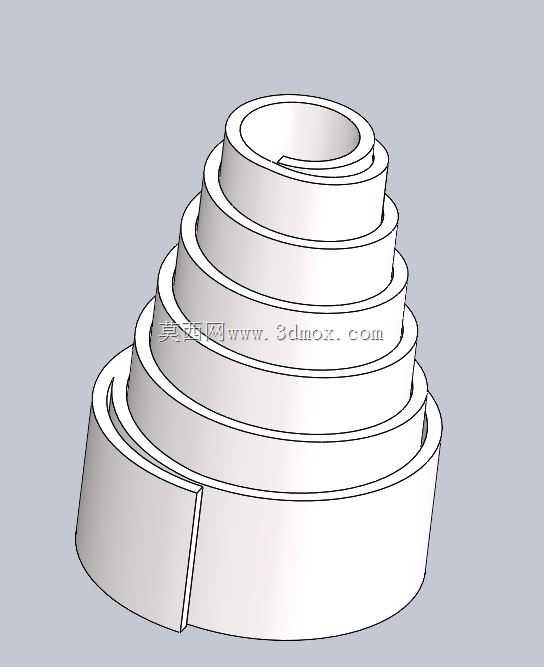

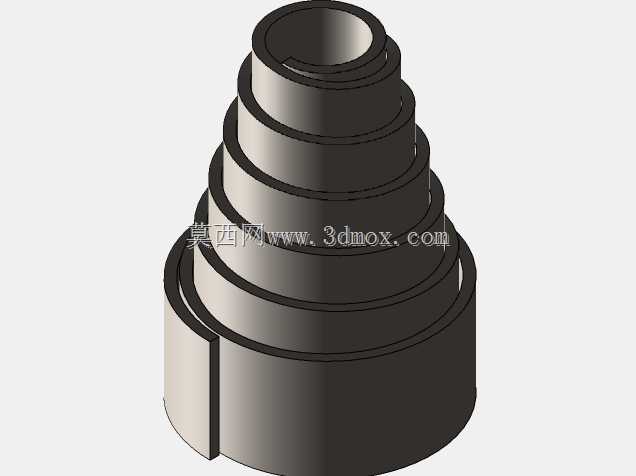

　　在减压阀的调压与稳压结构体系中，弹性元件的性能直接决定了阀组出口压力的波动范围与响应速度，这类单蜗壳锥形弹簧正是针对小通径减压阀的紧凑安装空间开发的专用弹性部件。不同于常规圆柱螺旋压缩弹簧的等径排布，该弹簧采用逐层收窄的蜗壳卷制结构，从底部最大直径端向上逐圈递减直径，最终形成类似塔状的锥形轮廓，所有簧圈均采用等厚度扁钢卷制，相邻簧圈在完全压缩状态下可实现逐层嵌套，大幅压缩了弹簧压并后的总高度，能够适配减压阀阀腔内部轴向空间有限的安装场景，避免常规圆柱弹簧压并高度过大导致的阀瓣行程不足问题。从实际工况适配角度看，减压阀在工作过程中需要弹簧提供稳定的预紧力，配合膜片或活塞组件感知出口压力变化，通过弹簧力与介质压力的动态平衡实现阀瓣开度的自动调节。该蜗壳弹簧的刚度特性呈现非线性变化趋势，在初始压缩阶段刚度较低，能够保证阀瓣在小开度调节时的压力控制精度，避免出口压力出现超调震荡；当压缩量接近最大行程时，逐层嵌套的簧圈开始接触，刚度逐步提升，可对阀瓣的最大开度形成机械限位，防止介质流量突增时阀瓣开度过大导致的压力失稳。

　　设计过程中需要重点匹配弹簧的安装边界：底部大端需要贴合减压阀阀盖内部的弹簧座定位槽，因此大端外径需与定位槽内径保持0.2-0.5mm的间隙配合，避免弹簧压缩过程中出现偏磨卡滞；顶部小端需要与阀杆端部的弹簧压盘接触，小端内径需大于阀杆直径1mm以上，保证弹簧在压缩伸缩过程中不会与阀杆发生剐蹭。簧条的截面尺寸选择需要结合减压阀的调压范围确定，扁钢的厚度直接决定弹簧的基础刚度，宽度则影响簧圈嵌套时的接触面积，过窄的簧条会导致嵌套接触时应力集中，缩短弹簧的疲劳寿命，过宽则会增大相邻簧圈的摩擦阻力，导致压力调节迟滞。

　　这类单蜗壳结构的弹簧相比多组并联的小弹簧结构，不存在各弹簧刚度不一致导致的偏载问题，安装时仅需对准底部定位槽与顶部压盘即可完成装配，大幅降低了产线装配的对位难度。在实际应用场景中，这类弹簧多用于家用供水系统、小型气动管路的直动式减压阀，这类场景下阀组的安装空间通常被管路布局限制，无法容纳大高度的常规圆柱弹簧，而蜗壳锥形弹簧的小压并高度特性刚好满足紧凑安装需求，同时其非线性刚度特性能够兼顾低压调节的灵敏度与高压工况下的限位能力。

　　建模过程中需要注意蜗壳螺旋线的生成逻辑，每一圈簧圈的直径递减量需要保持均匀，保证相邻簧圈在压并时能够完全贴合，避免出现局部间隙过大导致的压缩过程中簧圈错位；簧条两端的切口需要做平磨处理，保证两端支撑面与弹簧轴线的垂直度，避免安装后弹簧出现倾斜，导致阀杆运动卡涩。另外需要考虑弹簧的旋向匹配，当减压阀内部存在相邻弹簧或其他螺旋结构时，弹簧旋向需要做反向设计，避免工作过程中出现咬合干涉。从材料选型角度，这类弹簧通常采用弹簧钢制作，表面做防锈处理，适配水、压缩空气等常规介质工况，若用于腐蚀性介质场景，则需要更换为不锈钢材质并调整簧条截面参数，补偿材料弹性模量差异带来的刚度变化。在结构验证阶段，需要重点测试弹簧的全行程压缩力值曲线，确保初始预紧力符合减压阀的调压下限要求，压并力不超过阀瓣组件的承压上限，同时经过数万次疲劳压缩测试后，弹簧的自由高度变化量需控制在允许范围内，保证减压阀长期工作后的压力控制精度不会出现明显衰减。
